Установка для производства балок и ригелей с системой плавного снятия натяжения до 800 тонн

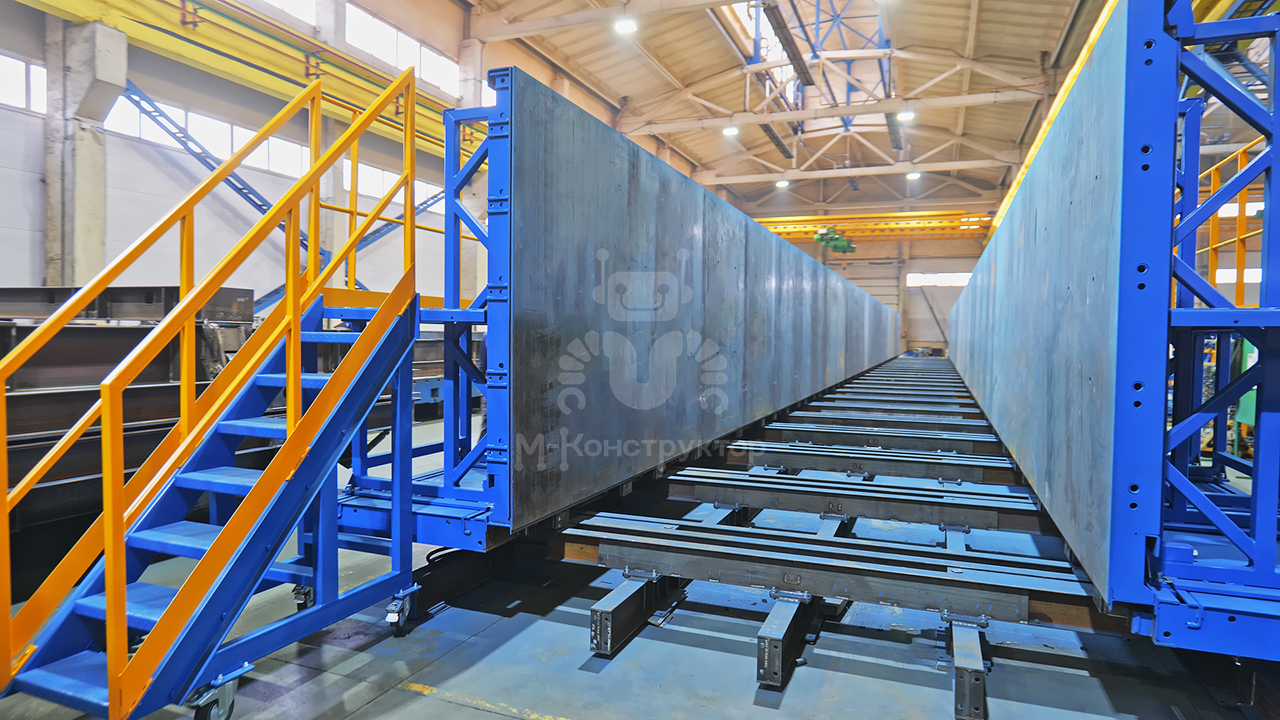

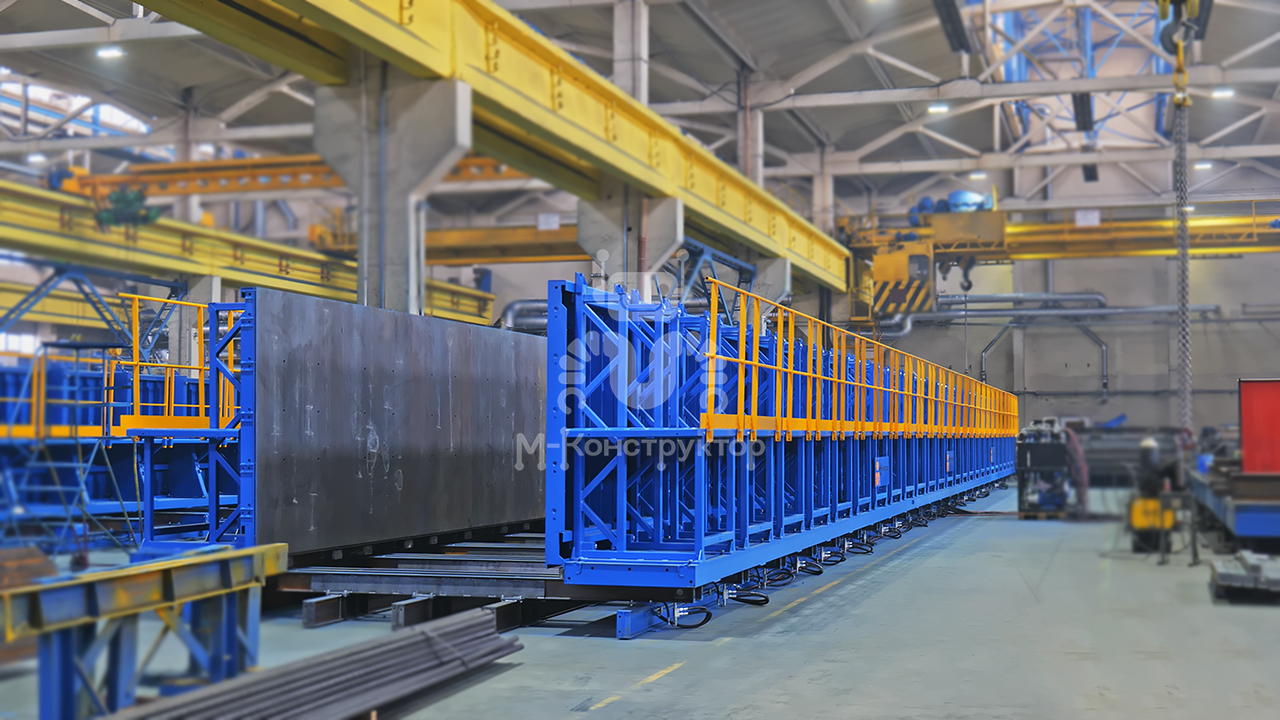

Конструкция, собранная из шести секций, позволяет формовать изделия длиной до 38 м. При этом форма легко адаптируется под разные габариты: ширина регулируется гидравлическими бортами, высота — наборными элементами с шагом 50 мм. Такой подход даёт возможность быстро подстроиться под требования проекта без сложной переналадки.

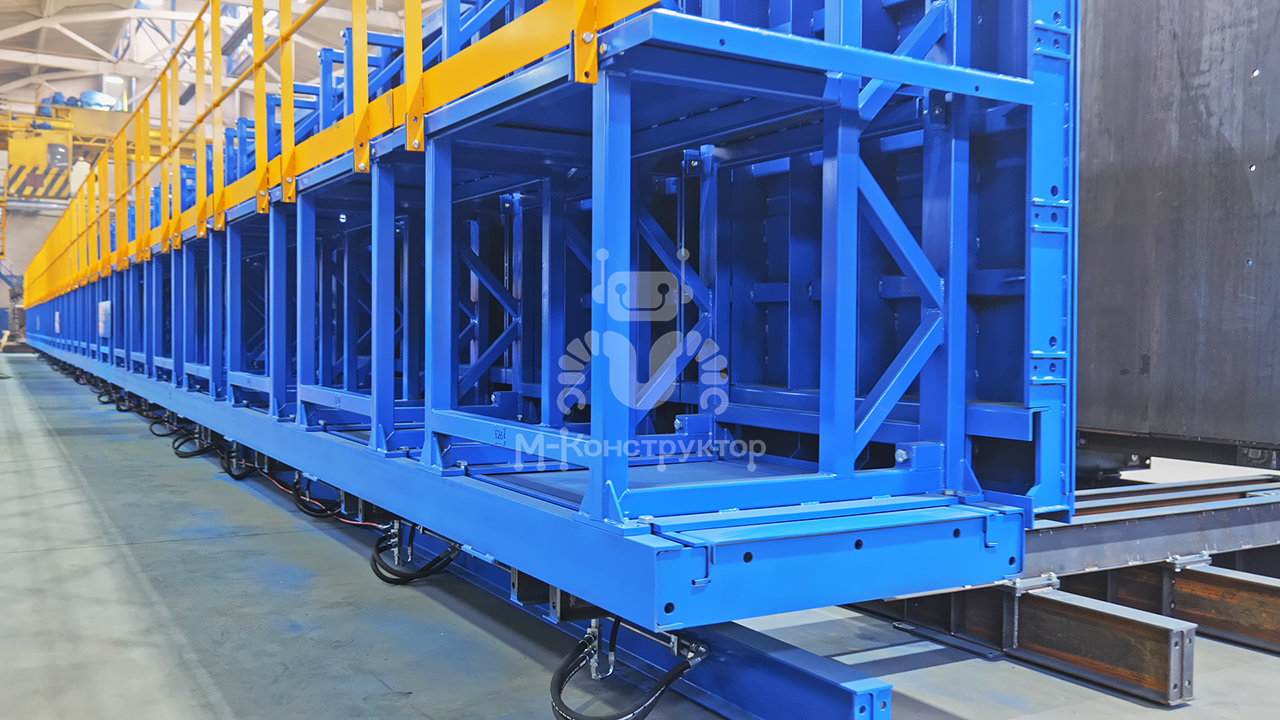

Гидросистема с 64 цилиндрами обеспечивает равномерное движение бортов по всей длине формы. Это исключает перекосы и точно выдерживает геометрию даже на максимальных размерах изделий.
Для формования балок с выемками в щитах предусмотрены отверстия под установку пустотников, что не требует доработки оборудования.
Ключевая особенность формы — система натяжения. С торцов в приямке расположены якорные станции, а фундамент выполнен с учётом нагрузок от преднапряжения. Система работает в двух уровнях: верхняя балка рассчитана на усилие до 150 тонн, нижняя — до 800 тонн. В оборудовании заложен запас прочности с возможностью работать с натяжением до 950 тонн. Плавную передачу усилия от натяжения армирующих канатов на бетонное изделие обеспечивают гидроцилиндры. Предусмотрено перемещение балок по высоте до 2000 мм под габариты формуемых изделий.
Дополнительно реализованы решения, повышающие надёжность. Гидростанция на 300 бар обеспечивает необходимое давление, а система с дивертором продолжит работать даже при частичном отказе оборудования — без полной остановки линии.
Вопросы эксплуатации также учтены. Мобильные площадки обеспечивают доступ с торцов, а система управления бортами реализована с обязательным участием двух операторов — это повышает безопасность при работе с гидравликой на такой длине.
