Ворота секционные в гараж: особенности конструкции и принцип работы

Секционные ворота подходят для частных гаражей, где важно сохранить свободное пространство перед въездом и внутри помещения. В отличие от распашной конструкции, полотно поднимается вертикально, а затем перемещается под потолок, поэтому автомобилю не требуется отъезжать далеко от проёма.

Гаражные ворота состоят из соединённых между собой панелей, роликов, направляющих и балансировочного узла. Все элементы работают как единый механизм: полотно плавно меняет положение, не выходя за границы проёма. Размер изделия подбирают индивидуально с учётом ширины, высоты и особенностей помещения.

Ворота Zivex могут использоваться с ручным управлением или электроприводом. Автоматика упрощает ежедневную эксплуатацию и позволяет открывать въезд дистанционно. При этом надёжность конструкции зависит не только от комплектации, но и от того, насколько правильно выполнена установка.

Перед оформлением заказа следует учитывать условия использования, особенности проёма и требуемый уровень теплоизоляции. Цена зависит от габаритов, типа панелей, выбранного привода и дополнительных устройств безопасности. Правильно подобранные ворота Zivex обеспечивают удобный въезд, защищают гараж и служат без лишних проблем при регулярном уходе.

Подобрать ворота секционные в гараж можно с учётом размеров проёма, типа подъёмного механизма, требований к теплоизоляции и выбранной автоматики.

Из каких элементов состоят секционные ворота для гаража

Секционные ворота для гаража представляют собой систему из полотна, направляющих, роликов, балансировочного узла и крепёжных деталей. Все элементы работают совместно: секции перемещаются по заданной траектории, пружины компенсируют их массу, а уплотнители закрывают зазоры по периметру проёма.

Полотно из сэндвич-панелей

Основу конструкции образуют горизонтальные панели, соединённые петлями. Внутри обычно находится теплоизоляционный наполнитель, а снаружи используется защищённый от коррозии металлический лист. Толщина панели влияет на жёсткость полотна, теплоизоляцию и устойчивость к ветровым нагрузкам.

Между секциями предусмотрены уплотнения и соединения особой формы. Они уменьшают продувание, препятствуют проникновению влаги и снижают риск защемления пальцев во время движения конструкции.

Ролики и направляющие

По краям полотна закреплены роликовые опоры, которые движутся внутри металлических направляющих. Вертикальные профили располагаются по бокам проёма, а горизонтальные продолжаются под потолком. Между ними находится изогнутый участок, позволяющий секциям плавно менять направление движения.

От точности установки направляющих зависит, насколько ровно и тихо работают ворота. Перекос профилей вызывает повышенную нагрузку на ролики, затрудняет движение и ускоряет износ подвижных деталей.

Пружинный механизм

Вес полотна компенсируют торсионные пружины или пружины растяжения. Торсионный узел обычно включает вал, барабаны и тросы, соединённые с нижней секцией. При закрывании пружина накапливает энергию, а при открывании помогает поднимать конструкцию без значительного усилия.

Уплотнители и элементы безопасности

По верхнему и боковым краям устанавливают эластичные профили, которые закрывают промежутки между рамой и полотном. Нижний уплотнитель прилегает к полу и частично компенсирует его небольшие неровности. В комплект также могут входить устройства защиты от обрыва троса, поломки пружины и неконтролируемого падения полотна.

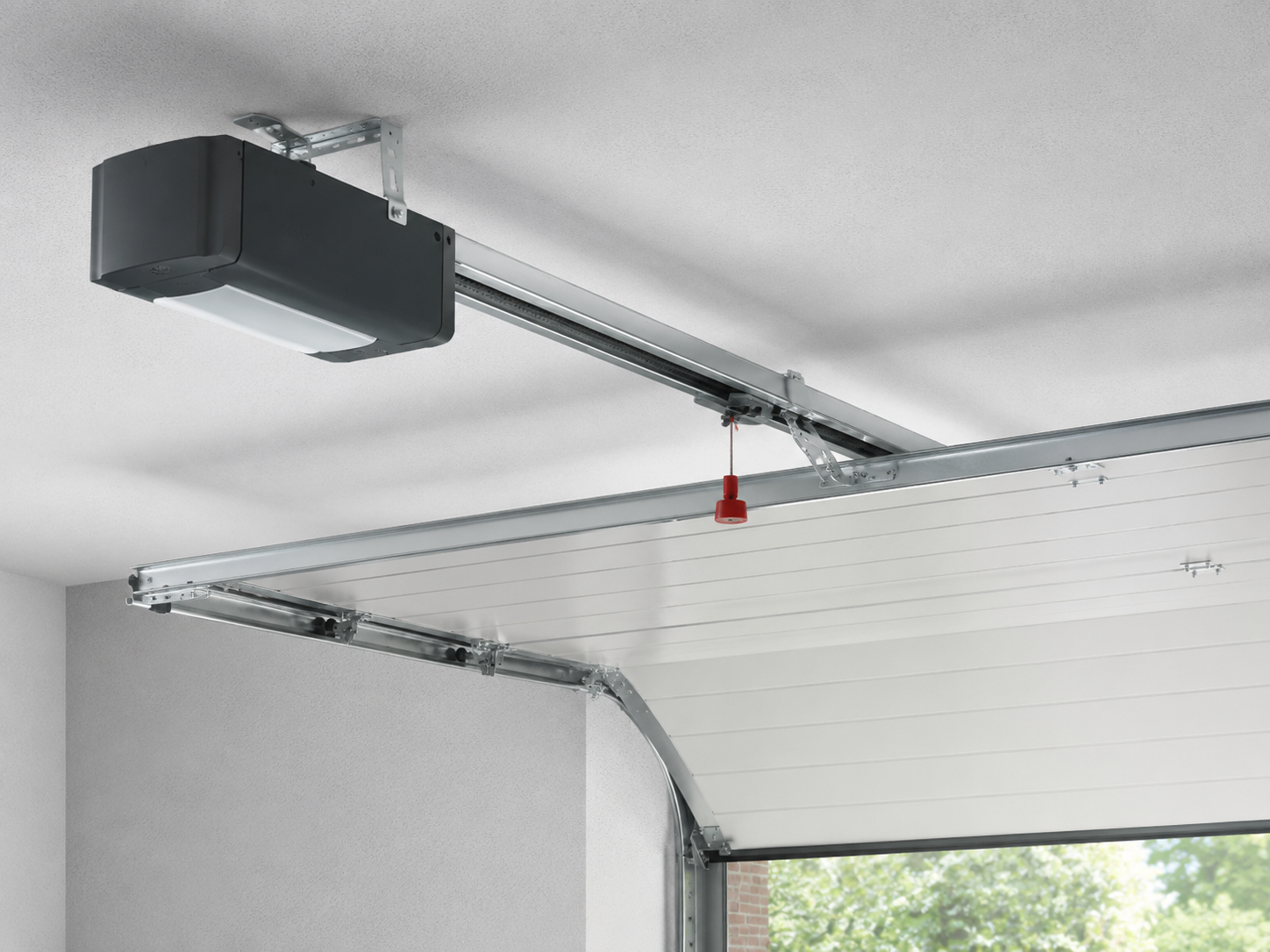

Привод и система управления

В ручном исполнении конструкцию открывают за специальную ручку. Для дистанционного управления используют электропривод с направляющей шиной, пультом и блоком управления. Дополнительно могут устанавливаться фотоэлементы, сигнальная лампа и устройства аварийной разблокировки, позволяющие открыть гараж при отключении электричества.

Как работает механизм подъёма секционных ворот

Подъёмный механизм перемещает полотно из вертикального положения в горизонтальное. При открывании ворота поднимаются вдоль проёма, проходят через изогнутую часть направляющих и располагаются под потолком. Благодаря шарнирному соединению отдельные секции свободно меняют угол относительно друг друга, сохраняя общую жёсткость конструкции.

Движение полотна по направляющим

По бокам каждой секции установлены ролики, которые движутся внутри металлических профилей. Вертикальные направляющие удерживают полотно в проёме, а горизонтальные принимают его после подъёма. Точная регулировка роликов и профилей обеспечивает равномерное движение без перекосов, ударов и сильного шума.

Компенсация массы полотна

Само полотно имеет значительный вес, поэтому основную нагрузку принимает пружинный узел. В гаражных конструкциях применяют торсионные пружины или пружины растяжения. Они накапливают энергию при закрывании и отдают её во время подъёма, уменьшая усилие, которое требуется человеку или электроприводу.

В системе с торсионным валом тросы закрепляются на нижних кронштейнах и наматываются на барабаны. Барабаны вращаются одновременно, поэтому левая и правая стороны полотна поднимаются с одинаковой скоростью. Если натяжение тросов или пружин нарушено, конструкция начинает двигаться рывками либо перекашивается.

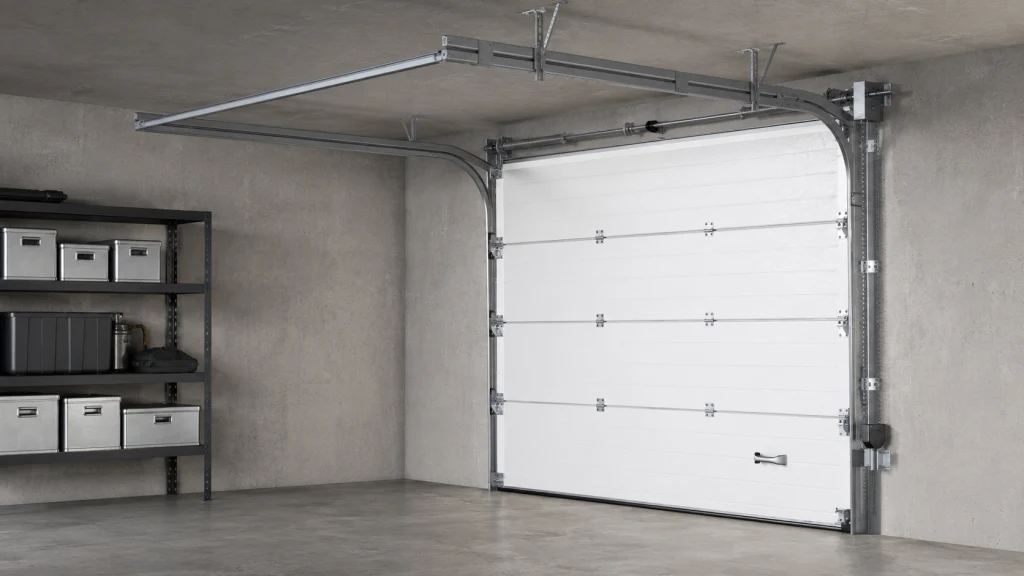

Работа автоматического привода

При автоматическом управлении двигатель перемещает полотно через тягу, закреплённую на верхней секции. Пользователь подаёт команду с пульта или настенной кнопки, после чего привод запускает подъём либо закрывание. Концевые выключатели останавливают двигатель в заданных положениях, не позволяя механизму продолжать движение после полного открытия или закрытия.

Дополнительные датчики контролируют пространство в проёме. Если фотоэлементы обнаруживают препятствие, система прекращает закрывание и может вернуть полотно вверх. При отключении электричества привод разблокируют вручную, после чего исправную конструкцию можно открыть без значительного усилия.

Регулировку пружин, тросов и ограничителей должен выполнять специалист. Эти детали находятся под высокой нагрузкой, а неправильная настройка может привести к быстрому износу комплектующих, повреждению полотна или его неконтролируемому опусканию.

Какие виды пружинных механизмов используются в секционных воротах

Пружинный механизм компенсирует массу полотна и позволяет открывать ворота без значительного усилия. Благодаря правильно настроенным пружинам конструкция движется плавно, не падает при закрывании и может удерживаться в промежуточном положении. В гаражных секционных системах применяют два основных решения: торсионные пружины и пружины растяжения.

Торсионный механизм

Торсионные пружины устанавливаются на металлическом валу, который обычно располагается над проёмом. По краям вала находятся барабаны с тросами, закреплёнными на нижних кронштейнах полотна. При закрывании ворота натягивают тросы и закручивают пружины, накапливая энергию. Во время подъёма эта энергия высвобождается и помогает перемещать конструкцию вверх.

Торсионный механизм подходит для широких и тяжёлых полотен, а также для объектов с высокой интенсивностью использования. Он позволяет точно отрегулировать балансировку и равномерно распределяет нагрузку между правой и левой сторонами. Такое решение часто выбирают для утеплённых гаражей, коммерческих помещений и промышленных объектов.

Пружины растяжения

Пружины растяжения размещаются по бокам конструкции, обычно внутри вертикальных стоек или вдоль направляющих. При закрывании полотна они растягиваются, а во время открывания сокращаются и принимают часть нагрузки. Механизм имеет более простое устройство и занимает меньше места над проёмом.

Такой вариант используют преимущественно для небольших гаражных ворот стандартного размера. Он подходит для помещений с низкой притолокой, где невозможно разместить полноценный торсионный вал. При этом пружины должны работать синхронно: различие в натяжении может вызвать перекос полотна и неравномерный износ роликов.

Какой механизм выбрать

Выбор зависит от массы полотна, размеров проёма, высоты притолоки и предполагаемого количества циклов открывания. Для тяжёлой конструкции и регулярной эксплуатации предпочтителен торсионный узел. Для компактного частного гаража с ограниченным пространством над проёмом могут подойти пружины растяжения.

Независимо от типа системы пружины находятся под высокой нагрузкой. Их регулировку, замену и ремонт нельзя выполнять без специальных инструментов и опыта. Если ворота стали тяжело подниматься, самопроизвольно опускаются или движутся с перекосом, эксплуатацию следует прекратить и обратиться в сервис. Своевременное обслуживание снижает риск поломки и продлевает срок работы всего подъёмного механизма.

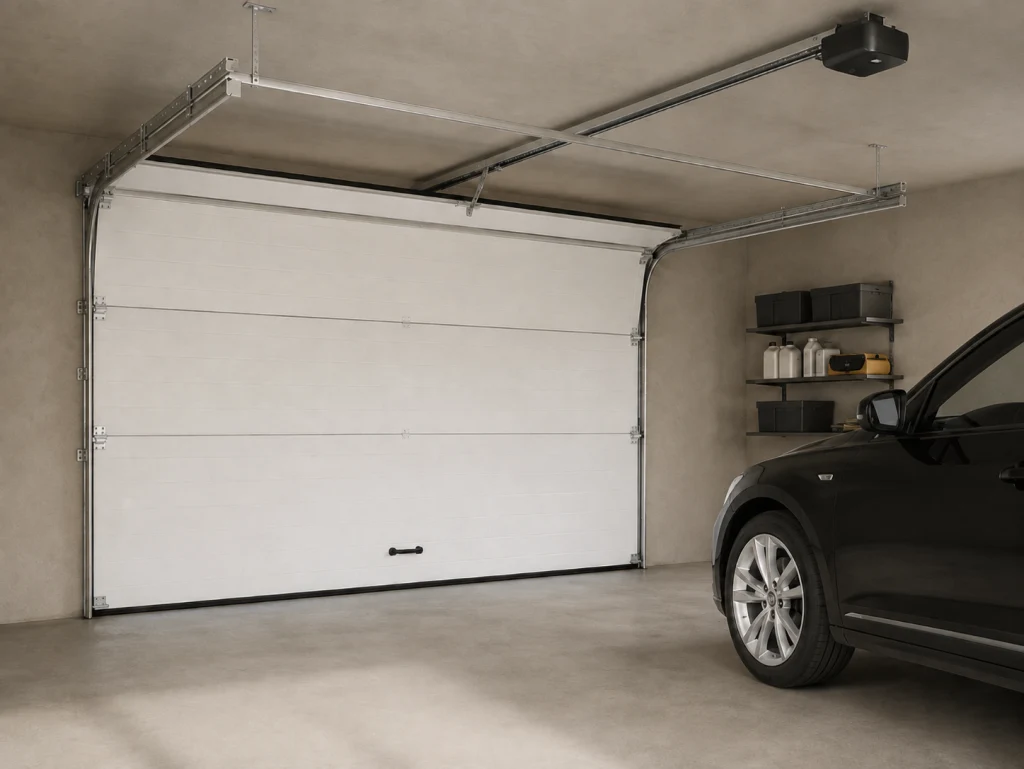

Какие требования предъявляются к гаражному проёму

Надёжность конструкции во многом зависит от состояния проёма. До начала монтажа необходимо проверить его размеры, геометрию и прочность основания. Даже качественное оборудование будет работать неправильно, если направляющие закреплены на неровных стенах или проём имеет заметный перекос.

Точные размеры и правильная геометрия

Ширину и высоту измеряют минимум в трёх точках: по краям и в центре. Для расчёта используют наименьшее полученное значение. Также проверяют диагонали проёма. Если они заметно различаются, потребуется предварительное выравнивание, иначе полотно может двигаться с перекосом и неплотно прилегать к уплотнителям.

Боковые поверхности должны быть вертикальными, а верхняя перемычка — горизонтальной. Пол желательно вывести в один уровень по всей ширине въезда. Перепады основания мешают нижнему уплотнителю равномерно прилегать к поверхности и становятся причиной сквозняков, попадания воды и образования наледи.

Свободное пространство вокруг проёма

Для размещения направляющих необходимы боковые расстояния от края проёма до ближайшей стены. Над проёмом должна оставаться притолока, где устанавливают крепления и элементы подъёмного узла. Требуемые значения зависят от типа пружинной системы, размеров конструкции и выбранной схемы подъёма.

Внутри гаража также проверяют расстояние от проёма до потолка и глубину помещения. В этой зоне не должны мешать балки, трубы, светильники, вентиляционные каналы и другие коммуникации. При установке электропривода дополнительно предусматривают место для направляющей шины и блока управления.

Прочность стен и основания

Поверхности, к которым крепятся кронштейны и направляющие, должны выдерживать рабочие нагрузки. Наиболее удобны бетон, полнотелый кирпич и прочные металлические конструкции. Стены из газобетона, пустотелых блоков или непрочных материалов могут потребовать усиления проёма металлическим профилем.

Штукатурка, утеплитель и декоративная облицовка не считаются несущим основанием. Крепёж должен входить непосредственно в прочный материал стены. Перед монтажом необходимо удалить отслаивающиеся покрытия, заделать трещины и подготовить ровные площадки под установочные элементы.

Подготовка коммуникаций

Для автоматического управления рядом с приводом предусматривают электрическую розетку с заземлением. Кабели питания, фотоэлементов и настенной кнопки лучше проложить заранее, чтобы после установки не тянуть проводку поверх отделки. Розетка должна оставаться доступной для диагностики и аварийного отключения оборудования.

Окончательную проверку проёма желательно поручить замерщику. Специалист определит подходящий тип подъёма, выявит препятствия и уточнит необходимость усиления стен. Такой этап снижает риск ошибок при заказе и позволяет установить конструкцию без переделок уже на объекте.

От чего зависят безопасность и срок службы секционных ворот

Безопасность и долговечность конструкции зависят от качества комплектующих, правильности монтажа и соблюдения правил эксплуатации. Даже надёжные ворота могут быстро выйти из строя, если полотно установлено с перекосом, пружины настроены неправильно, а подвижные элементы не проходят регулярную проверку.

Качество основных элементов

На срок службы влияют прочность панелей, направляющих, роликов, петель, тросов и крепёжных деталей. Комплектующие должны соответствовать массе полотна и предполагаемой интенсивности использования. Слишком слабый привод или неправильно подобранный пружинный узел будут работать с повышенной нагрузкой, что ускорит износ механизма.

Правильный монтаж и балансировка

Направляющие необходимо устанавливать строго по уровню, а крепления фиксировать на прочном основании. После сборки специалист проверяет натяжение тросов и балансировку полотна. Исправные секционные ворота открываются без значительного усилия и не падают при остановке в промежуточном положении.

Ошибки при установке часто проявляются в виде перекоса, скрежета, рывков и неравномерного прилегания нижнего уплотнителя. Игнорировать такие признаки нельзя: постоянная работа с повышенным сопротивлением увеличивает нагрузку на ролики, петли, привод и пружины.

Защитные устройства

Безопасная конструкция может комплектоваться защитой от обрыва троса и поломки пружины. При аварии такие устройства блокируют полотно и не позволяют ему бесконтрольно опуститься. Для автоматических моделей используют фотоэлементы, которые обнаруживают препятствие и останавливают закрывание.

Работу датчиков необходимо периодически проверять. Загрязнённые или неправильно направленные фотоэлементы могут не распознать автомобиль, человека или посторонний предмет в проёме. Также важно контролировать исправность аварийной разблокировки привода.

Условия эксплуатации

Перед открыванием следует очищать проём и направляющие от снега, льда, песка и мусора. Нельзя поднимать полотно, если нижний уплотнитель примерз к полу. Попытка сорвать его приводом создаёт лишнюю нагрузку на двигатель, тягу и крепления.

Запрещается двигать ворота при повреждённом тросе, заметном перекосе или постороннем шуме. Не следует самостоятельно регулировать пружины и разбирать нагруженные узлы: накопленная в них энергия может привести к серьёзной травме.

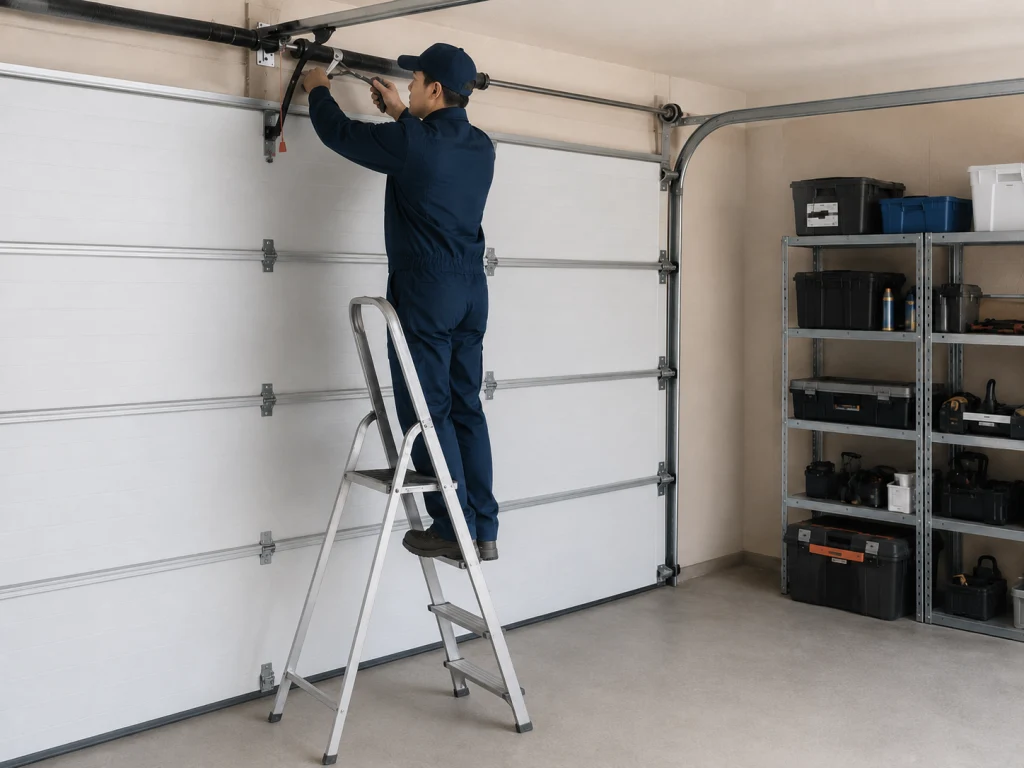

Регулярное обслуживание

Профилактический осмотр включает проверку крепежа, роликов, петель, тросов, уплотнителей, пружин и автоматики. Подвижные соединения обслуживают по инструкции производителя, а направляющие очищают без нанесения густой смазки, которая собирает пыль и затрудняет движение.

Для частного гаража техническую проверку обычно проводят не реже одного раза в год. При интенсивной эксплуатации интервалы сокращают. Своевременное обслуживание помогает обнаружить изношенную деталь до серьёзной поломки, сохранить безопасность конструкции и продлить срок её службы.
