подкос жби

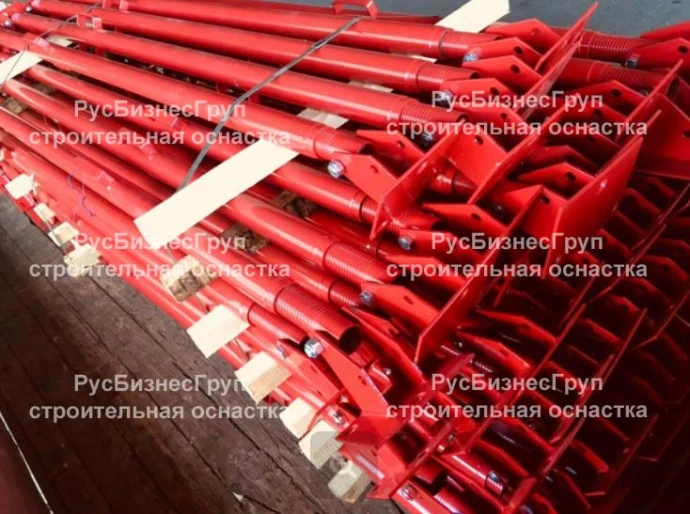

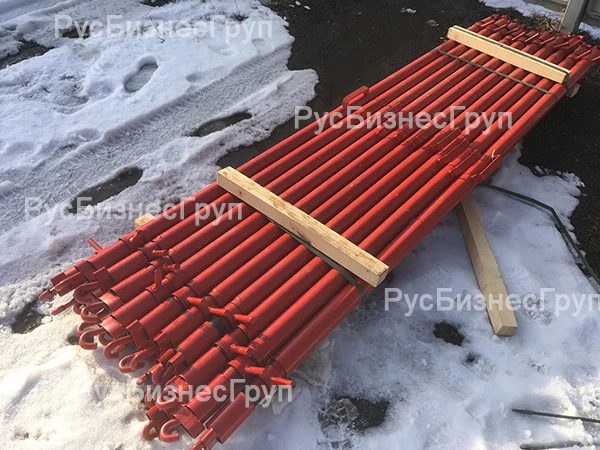

Подкос ЖБИ — это временное монтажное приспособление (расчалка), которое используется в строительстве для фиксации, удержания в проектном положении и выверки вертикальных железобетонных конструкций. Основные области применения: Каркасно-монолитное домостроение: для временного закрепления железобетонных колонн до набора бетоном достаточной прочности и соединения их с ригелями. Панельное домостроение: для фиксации стеновых панелей при их установке в проектное положение. Монтаж объемных элементов: лифтовых шахт, лестничных маршей и диафрагм жесткости. Конструкция и принцип работы Винтовой подкос состоит из нескольких ключевых элементов: Две винтовые части (правая и левая резьба). Вращение центральной муфты позволяет плавно укорачивать или удлинять подкос с высокой точностью. Основание (пятка) — опорная часть, которая крепится к перекрытию или фундаменту. Верхний узел (крюк или оголовок) — крепится к монтажной петле, закладной детали или специальному отверстию в железобетонной конструкции. Принцип работы основан на создании жесткого треугольника: нижняя точка опоры на перекрытии, точка крепления к конструкции и сама конструкция. Вращая регулировочный винт, монтажники плавно смещают панель или колонну, добиваясь идеального вертикального положения (заданного допуска) перед окончательной фиксацией. Виды подкосов: Телескопические (винтовые) — наиболее распространенный тип. Состоят из труб разного диаметра, которые выдвигаются и фиксируются, а точная доводка выполняется резьбовой муфтой. Стандартные рабочие диапазоны длин обычно составляют 1,2–6,0 метров (например, 1,2–1,7 м, 2,5–4,3 м, 4,0–6,0 м).2 источника С фиксированной длиной — используются реже, в основном для типовых конструкций, где не требуется юстировка. По типу крепления: «крюк-пята» (крюк цепляется за монтажную петлю, пята упирается в перекрытие) или с болтовым креплением к закладным деталям.2 источника Технические характеристики Подкосы изготавливаются из конструкционной стали (марки Ст3, 09Г2С) и покрываются антикоррозийной краской или методом горячего цинкования. Расчетная несущая способность (выдерживаемая нагрузка на сжатие) стандартных моделей варьируется от 10 до 30 кН, что позволяет безопасно удерживать тяжелые стеновые панели и колонны до момента их проектного закрепления. Монтаж и техника безопасности Подкос устанавливается строго под расчетным углом (обычно 45–60 градусов к горизонту) для оптимального распределения нагрузки. Перед допуском рабочих проводится визуальный осмотр на отсутствие деформаций, трещин и проверку целостности резьбы. Крепление должно производиться только в штатные монтажные петли или сертифицированные закладные детали. Демонтаж подкосов разрешается только после того, как смонтированная конструкция будет окончательно закреплена по проекту (например, после сварки закладных деталей и набора бетоном распалубочной прочности). Отличие от других временных конструкций Подкос не следует путать со строительными лесами или опалубочными стойками. В отличие от лесов, подкос не является несущей площадкой для рабочих, а в отличие от телескопических стоек опалубки, которые работают на сжатие и удерживают горизонтальные щиты, подкос ЖБИ работает на предотвращение опрокидывания вертикального элемента и работает как в режиме сжатия, так и на растяжение при выверке.
