Выбор мостового крана, основные параметры и рекомендации

Выбор мостового крана — ответственная инженерная задача, от которой напрямую зависит эффективность, безопасность и рентабельность производственных и складских процессов. Ошибка на этапе подбора оборудования может привести к простоям, избыточным затратам или, что хуже, к созданию небезопасных условий труда. Эта статья — системное руководство для технических специалистов, которое поможет учесть все ключевые параметры и сделать правильный выбор.

Определение базовых технических характеристик

В первую очередь необходимо определить три фундаментальных параметра, которые формируют основу технического задания (ТЗ) на кран.

Грузоподъемность (Q, т)

Это максимальная масса груза, которую кран может поднять.

Ключевое правило: всегда закладывайте запас в 20-30% от массы самого тяжелого регулярно перемещаемого груза. Это необходимо для работы с грузами сложной конфигурации, использования тяжелых строповочных приспособлений и для обеспечения запаса прочности.

Пролет крана (L, м)

Пролет — это расстояние между осями подкрановых рельсов. Он определяется шириной цеха или рабочей зоны, которую кран должен обслуживать. Неверно измеренный пролет сделает монтаж невозможным или потребует дорогостоящей доработки металлоконструкций. Замеры должны проводиться в нескольких точках по всей длине подкранового пути для выявления возможных неровностей.

Высота подъема (H, м)

Это расстояние от уровня пола до крюка в его высшей точке. Расчет высоты подъема должен учитывать:

• Максимальную высоту складирования или оборудования, над которым будет перемещаться груз.
• Габариты самого высокого груза.
• Длину строп.
• Безопасное расстояние от груза до нижестоящего оборудования (не менее 0.5 м).

Выбор конструктивного исполнения

После определения базовых параметров необходимо выбрать тип конструкции крана, который оптимально подходит под ваши задачи и условия эксплуатации.

Опорный или подвесной кран

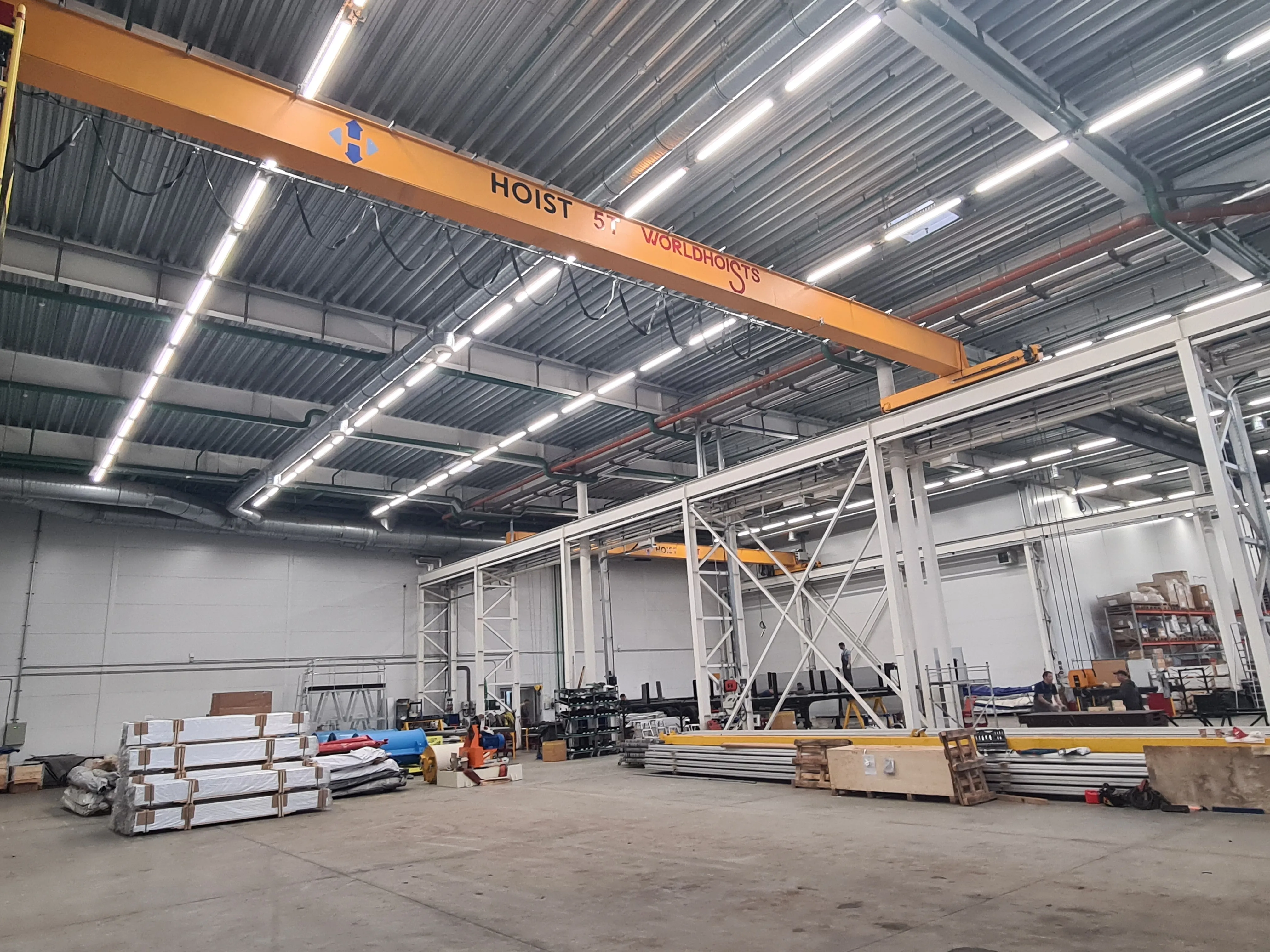

Опорный кран (кран-балка опорная): Мостовая балка перемещается по рельсам, уложенным на надземные подкрановые пути (колонны цеха, эстакады).

• Преимущества: Высокая грузоподъемность (до 500 т и выше), высокая надежность, возможность обслуживания больших пролетов.

• Применение: Тяжелое машиностроение, металлургические цеха, крупные склады.

Подвесной кран (кран-балка подвесная): Кран подвешивается к нижним полкам двутавровых балок, которые служат подкрановыми путями и крепятся к фермам перекрытия здания.

• Преимущества: Возможность покрыть всю площадь цеха без «мертвых зон» у стен, не требует строительства колонн (экономия пространства), возможность стыковки нескольких кранов и передачи тележки между пролетами.

• Ограничения: Грузоподъемность обычно до 16 т, так как нагрузка передается на конструкции крыши.

• Применение: Ремонтные мастерские, легкие сборочные цеха, склады.

Однобалочный или двухбалочный кран

Однобалочный (кран-балка): Состоит из одной несущей балки. В качестве грузоподъемного механизма обычно используется электрическая таль (тельфер), перемещающаяся по нижнему поясу балки.

• Плюсы: Меньшая металлоемкость и стоимость, меньший вес (снижение нагрузки на здание), простота монтажа.

• Минусы: Меньшая высота подъема (крюк находится ниже балки), более низкие скорости перемещения.

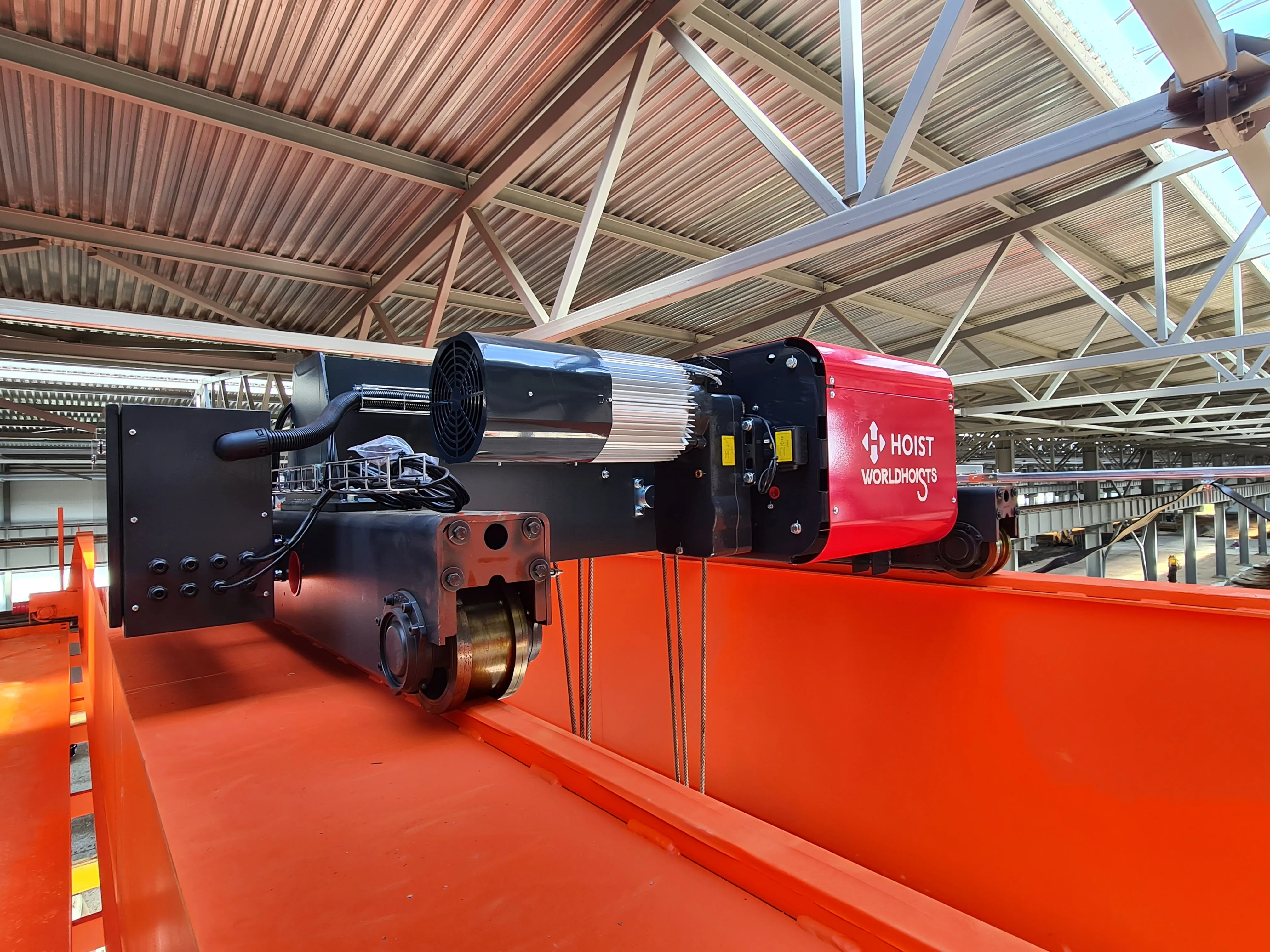

Двухбалочный: Состоит из двух параллельных балок, по которым перемещается грузовая тележка.

• Плюсы: Максимальная высота подъема (крюк можно поднять между балками), высокая грузоподъемность и скорости работы, возможность установки дополнительного оборудования (магнитов, грейферов, кабины оператора).

• Минусы: Более высокая стоимость и масса конструкции.

Определение режима работы и скоростей

Это один из самых недооцениваемых, но критически важных этапов. Неправильно подобранный режим работы — прямой путь к преждевременному износу узлов и аварийным ситуациям.

Режим работы (группа классификации)

Режим работы определяется по стандартам ISO 4301/1 или ГОСТ 34017-2016 (FEM). Он зависит от двух факторов:

1. Класс нагружения: Как часто кран работает с грузами, близкими к номинальной грузоподъемности (от легкого до весьма тяжелого).

2. Класс использования: Суммарное время работы крана в сутки (от эпизодического до круглосуточного).

Например, кран на складе готовой продукции, работающий 2-4 часа в смену с номинальным грузом, будет иметь режим А5 (2m). Кран в литейном цеху, работающий круглосуточно с максимальной нагрузкой, — А8 (5m). Чем выше режим, тем более износостойкими и дорогими должны быть компоненты (двигатели, редукторы, колеса).

Скорости передвижения

Скорости подъема груза, передвижения тележки и моста должны соответствовать технологическому процессу. Для точного позиционирования грузов необходимы микроскорости (частотный преобразователь). Высокие скорости нужны для перемещения грузов на большие расстояния в длинных цехах.

Выбор системы управления и компонентов

Тип управления

• Подвесной пульт: Самый простой и бюджетный вариант. Оператор следует за краном, что ограничивает скорость и обзор.

• Радиоуправление: Наиболее современный и безопасный способ. Оператор может управлять краном из любой точки, выбирая наиболее безопасное положение с лучшим обзором. Повышает производительность на 20-30%.

• Управление из кабины: Необходимо при высокой интенсивности работы, в агрессивных средах или при плохих погодных условиях (для уличных кранов).

Подбор компонентов

При выборе крана важно обращать внимание не только на металлоконструкцию, но и на качество ключевых узлов: тали (тельфера), мотор-редукторов, электрики. Именно они определяют надежность и долговечность оборудования. При комплектации нового крана или модернизации существующего, для детального изучения характеристик и подбора конкретных моделей талей, редукторов или систем управления целесообразно использовать специализированные технические каталоги и информационные порталы. Ресурсы вроде myhoist.ru позволяют инженерам сравнивать спецификации компонентов от разных производителей и получать консультации по их интеграции.

Формирование комплексного подхода

Выбор мостового крана — это процесс, требующий системного анализа. Начинайте с базовых характеристик (Q, L, H), затем определяйте конструкцию (опорный/подвесной, 1/2 балки), рассчитывайте режим работы и необходимые скорости, и в завершение подбирайте оптимальную систему управления и компонентную базу. Комплексный подход, основанный на точном техническом задании, гарантирует, что кран станет не просто оборудованием, а эффективным инструментом для решения ваших производственных задач на долгие годы.
