Все о шпунте Ларсена: от теории до практики применения

В современном строительстве и гидротехнических работах часто возникает острая необходимость в надежном укреплении стенок котлованов, глубоких траншей и естественных береговых линий. Именно для решения этих сложных инженерных задач активно применяется шпунт Ларсена, представляющий собой металлический профиль со специальными замковыми соединениями, которые обеспечивают высокую герметичность и исключительную несущую способность возводимой конструкции.

История этого уникального строительного материала начинается в конце девятнадцатого века, когда талантливый немецкий инженер Йохан Ларсен запатентовал инновационный метод соединения металлических листов в единую систему. С тех пор технология претерпела значительные качественные улучшения, однако основной физический принцип остался неизменным: создание сплошной, водонепроницаемой стены из отдельных элементов, надежно сцепленных между собой в специальных замках.

Технические характеристики и материал изготовления

Основным материалом для производства шпунтовых изделий служит высококачественная конструкционная сталь. Марки стали тщательно подбираются в зависимости от требуемых прочностных характеристик и конкретных условий эксплуатации. Наиболее часто используются стали марок Ст3сп, Ст09Г2С и их проверенные аналоги, которые обладают отличной свариваемостью и повышенной устойчивостью к механическим деформациям.

Ключевым элементом, определяющим надежность всей системы, является именно замковое соединение. Оно должно выдерживать значительные нагрузки на разрыв и сдвиг, сохраняя при этом абсолютную герметичность стыка. Современные замки проектируются с учетом максимального упрощения процесса погружения и последующего извлечения элементов, что существенно снижает общие трудозатраты на строительной площадке.

Антикоррозийная защита и долговечность

Поскольку шпунтовые конструкции часто эксплуатируются в крайне агрессивных средах, таких как морская соленая вода, грунты с повышенной влажностью или химически активные промышленные стоки, вопросу защиты от коррозии уделяется первостепенное внимание. Для продления срока службы применяются различные передовые методы обработки поверхности металла. Наиболее распространенным и проверенным временем является горячее цинкование, которое создает надежный, сплошной барьер между сталью и окружающей средой. Толщина цинкового покрытия строго регламентируется государственными стандартами и обычно составляет не менее восьмидесяти пяти микрометров.

В дополнение к цинкованию в особо ответственных случаях могут использоваться многослойные эпоксидные покрытия или современные системы катодной защиты. Выбор конкретного метода антикоррозийной обработки напрямую зависит от расчетного срока эксплуатации объекта, степени агрессивности грунта и выделенного бюджета проекта. При правильном подборе и нанесении защитного покрытия срок безаварийной службы шпунтовой стенки может превышать пятьдесят лет без необходимости проведения капитального ремонта или полной замены элементов.

Классификация и сортамент изделий

Ассортимент шпунтовой продукции сегодня достаточно широк и классифицируется по нескольким основным признакам: форме поперечного сечения, типу замкового соединения и геометрическим размерам. По форме сечения традиционно выделяют следующие основные виды:

• Сводный шпунт: применяется для создания легких ограждений и временных конструкций, где не требуются высокие прочностные характеристики.
• Одиночный шпунт: используется в качестве элементов свайных фундаментов или для точечного усиления существующих инженерных сооружений.
• Корытный шпунт: наиболее распространенный тип, идеально подходящий для устройства сплошных водонепроницаемых стенок глубоких котлованов.

Среди широкого ассортимента профилей особую популярность в отечественной строительной практике завоевал шпунт Ларсена Л5-УМ, который отличается оптимальным соотношением прочности, веса и итоговой стоимости. Данный профиль обладает увеличенной шириной замка, что повышает общую жесткость стены и позволяет эффективно противостоять сильному боковому давлению грунта.

Сферы применения в современном строительстве

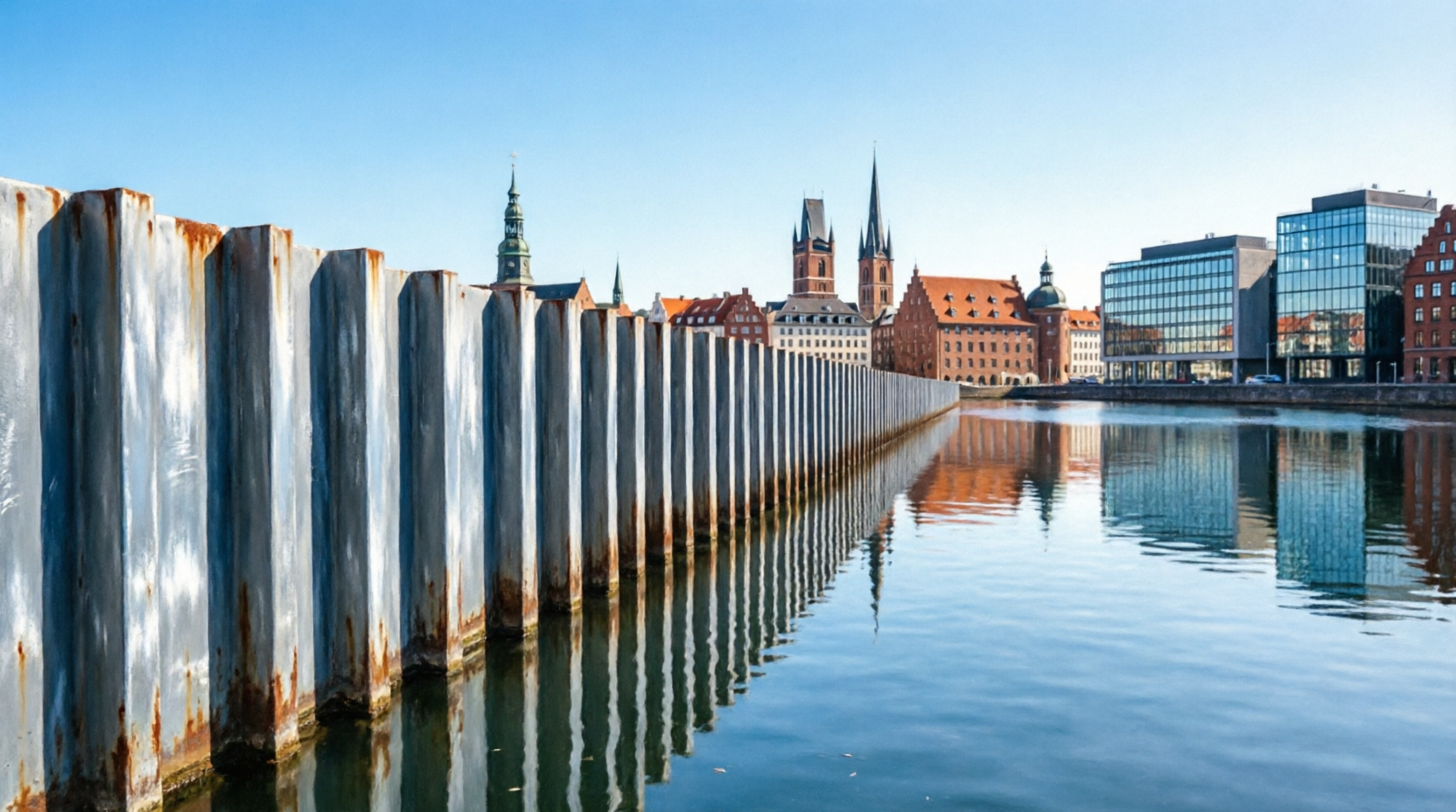

Универсальность и высокие эксплуатационные характеристики обусловили широкое распространение шпунтовых конструкций в самых различных отраслях народного хозяйства. В гидротехническом строительстве они просто незаменимы при возведении причалов, пирсов, защитных дамб и морских волнорезов. Здесь материал работает в условиях постоянного контакта с водой и переменных гидродинамических нагрузок.

В гражданском и промышленном строительстве шпунт активно используется для ограждения глубоких котлованов в условиях плотной городской застройки. Это позволяет предотвратить внезапное осыпание грунта и надежно защитить соседние здания от деформаций, вызванных изменением напряженного состояния массива грунта.

Дорожное строительство и защита от оползней

При прокладке автомобильных и железных дорог шпунтовые стенки применяются для укрепления крутых откосов и высоких насыпей, особенно на участках со сложными геологическими условиями. Они эффективно предотвращают эрозию почвы и сползание грунтовых масс, обеспечивая стабильность дорожного полотна на долгие десятилетия.

В современных экологических проектах шпунт используется для создания надежных изолирующих экранов, предотвращающих миграцию загрязняющих веществ из свалок или промышленных зон в чистые грунтовые воды. Абсолютная герметичность замковых соединений делает этот материал идеальным для решения подобных природоохранных задач.

Технологии монтажа и извлечения

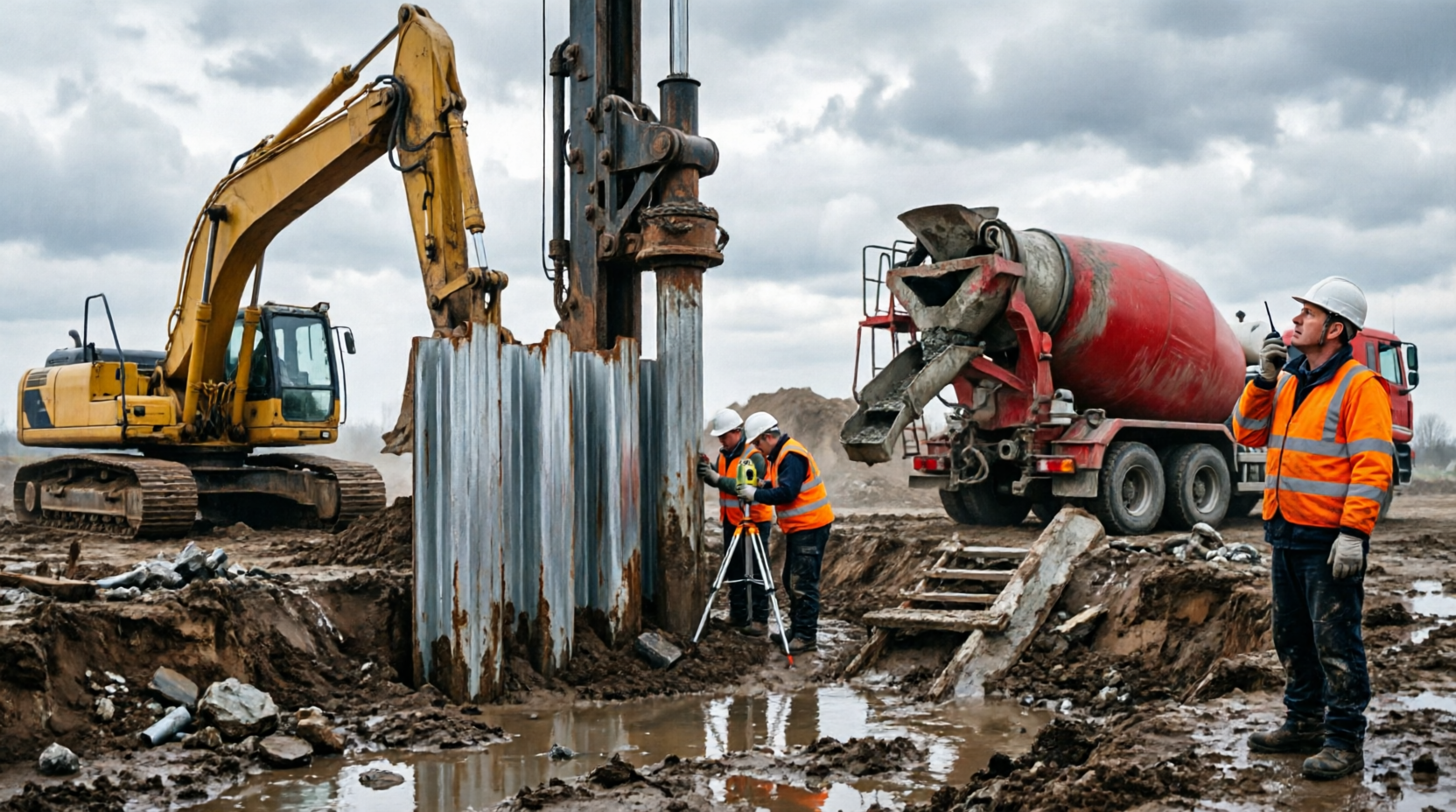

Процесс погружения шпунта требует применения специализированной тяжелой техники и строгого соблюдения разработанных технологических карт. Выбор оптимального метода монтажа зависит от множества факторов. Основные способы установки включают:

• Вибропогружение: наиболее быстрый и распространенный метод, при котором используется вибропогружатель, передающий высокочастотные колебания на шпунт, что значительно снижает сопротивление грунта.
• Статическое вдавливание: применяется в условиях плотной городской застройки, где вибрация недопустима. Этот метод обеспечивает высокую точность погружения и полное отсутствие шумового воздействия.
• Ударная забивка: используется в сложных грунтах или при необходимости погружения на большую глубину, однако требует применения тяжелых молотов и может вызывать значительные вибрации.

Не менее важным и технологически сложным этапом является извлечение шпунта после завершения основных строительных работ, особенно если материал предоставляется в долгосрочную аренду. Для этого применяются специальные виброизвлекатели, которые аккуратно расшатывают элемент в грунте, передавая высокочастотные колебания. Это позволяет минимизировать повреждения замковых соединений и сохранить исходную геометрию профиля, что дает возможность использовать его повторно на других строительных объектах, существенно повышая экономическую эффективность проекта.

Экспертные оценки и экономическая эффективность

Специалисты в области геотехники высоко оценивают использование шпунтовых систем за их предсказуемость и абсолютную надежность. По мнению ведущих инженеров-проектировщиков, применение шпунта позволяет существенно сократить сроки подготовительных работ и снизить общие затраты на устройство сложных фундаментов.

Согласно исследованиям в области строительной механики, использование шпунтовых ограждений снижает объем земляных работ на тридцать процентов по сравнению с традиционным открытым креплением стенок котлована. Это не только экономит ресурсы, но и минимизирует воздействие на окружающую среду.

Экономическая выгода также достигается за счет возможности многократного использования материала без потери его первоначальных свойств. Аренда шпунта является стандартной практикой, что позволяет застройщикам не замораживать значительные финансовые средства в покупке металла, а оплачивать только фактическое время его использования на объекте.

Эксперты рекомендуют уделять особое внимание качеству замковых соединений при приемке материала. Даже незначительные деформации замка могут привести к заклиниванию при погружении, что повлечет за собой срыв сроков и дополнительные финансовые потери.

Заключение

Шпунтовые конструкции остаются одним из наиболее эффективных и надежных решений для укрепления грунта и устройства ограждений в современном строительстве. Постоянное развитие металлургии и технологий монтажа делает этот материал еще более доступным и универсальным для решения любых задач.

Грамотный подбор типа профиля, тщательный учет геологических условий площадки и строгое соблюдение технологии монтажа гарантируют долговечность и безопасность возводимых сооружений. В условиях постоянного роста требований к качеству и скорости строительства, шпунт Ларсена продолжает удерживать лидирующие позиции на рынке геотехнических материалов.
