Силовые кабели с резиновой изоляцией: особенности конструкции и практическое применение

Электротехническая промышленность предлагает широкий ассортимент проводниковой продукции, среди которой особое место занимают силовые кабели с резиновой изоляцией. Такие изделия востребованы в условиях, где требуется повышенная гибкость и устойчивость к механическим воздействиям. Например, для подключения передвижного оборудования часто используется кабель кг хл 1 50, который сочетает в себе надёжность и адаптацию к сложным климатическим условиям.

Резиновая изоляция представляет собой многослойную структуру, защищающую токопроводящие жилы от внешних факторов. В качестве основы применяются синтетические каучуки, такие как этиленпропиленовый или бутадиеновый, которые обеспечивают эластичность даже при низких температурах. Согласно ГОСТ 433-73, кабели с резиновой изоляцией предназначены для прокладки на трассах с неограниченной разностью уровней, что расширяет географию их использования.

Конструктивные особенности и материалы

Токопроводящая жила в таких кабелях изготавливается из меди, скрученной из множества тонких проволок. Это обеспечивает необходимую гибкость при монтаже и эксплуатации. Изоляция наносится методом экструзии, после чего жилы скручиваются с определённым шагом. Поверх скрутки часто накладывается разделительный слой из синтетической плёнки, облегчающий разделку кабеля при подключении.

Оболочка выполняется из маслостойкой резины на основе хлоропрена, которая не поддерживает горение и устойчива к воздействию озона. Цветовая или цифровая маркировка жил упрощает идентификацию при монтаже. Для жил заземления применяется обязательная двухцветная зелёно-жёлтая изоляция, что соответствует международным стандартам безопасности.

По мнению экспертов электротехнической отрасли, резиновая изоляция остаётся востребованной благодаря уникальному сочетанию гибкости и механической прочности, особенно в подвижных системах энергоснабжения.

Преимущества резиновой изоляции

Одним из ключевых достоинств таких кабелей является высокая эластичность, позволяющая прокладывать их в условиях частых изгибов и вибраций. Резина не впитывает влагу, что обеспечивает стабильность диэлектрических характеристик даже в условиях повышенной влажности.

Список основных преимуществ включает:

• Устойчивость к механическим нагрузкам и истиранию
• Сохранение гибкости при температурах до -60°С
• Невосприимчивость к воздействию масел, щелочей и кислот

Дополнительно стоит отметить, что кабели с резиновой изоляцией выдерживают значительные перепады давления и могут эксплуатироваться в агрессивных средах, где другие материалы быстро теряют свои свойства.

Области применения и условия эксплуатации

Силовые кабели с резиновой изоляцией находят применение в различных отраслях промышленности. Их используют для подключения сварочного оборудования, строительной техники, подъёмных механизмов и мобильных электростанций. Благодаря хладостойкому исполнению такие изделия эффективно работают в северных регионах, где температура опускается ниже -40°С.

Важным условием долговечной эксплуатации является защита от прямого ультрафиолетового излучения. Резина склонна к старению под воздействием солнечных лучей, поэтому при наружной прокладке рекомендуется использовать дополнительные защитные кожухи или кабельные каналы.

Специалисты рекомендуют при выборе кабеля учитывать не только номинальное напряжение, но и режим работы оборудования: частые изгибы требуют повышенной гибкости, а стационарная прокладка допускает использование более жёстких конструкций.

Технические параметры и нормативные требования

Номинальное переменное напряжение для большинства кабелей с резиновой изоляцией составляет 660 В при частоте до 400 Гц, постоянное — до 1000 В. Испытательное напряжение переменного тока частотой 50 Гц выдерживается в течение 5 минут без пробоя изоляции.

Электрическое сопротивление изоляции в нормальных условиях должно составлять не менее 50 МОм на километр длины. Толщина изоляции и оболочки нормируется в зависимости от сечения жил и варьируется от 0,8 мм для малых сечений до 3,0 мм для кабелей большого диаметра.

Срок службы кабелей с резиновой изоляцией при соблюдении условий эксплуатации достигает 30 лет. При этом физические характеристики материала к концу срока службы не нормируются, что подчёркивает важность регулярного технического обслуживания и визуального контроля состояния изоляции.

Рекомендации по выбору и монтажу

При подборе кабеля необходимо учитывать сечение токопроводящих жил, которое определяется расчётной нагрузкой и длиной линии. Для подвижных механизмов предпочтительны многопроволочные жилы сечением от 2,5 до 120 мм², обеспечивающие необходимую гибкость.

Список ключевых параметров для оценки:

• Допустимый радиус изгиба — не менее 8 наружных диаметров кабеля
• Диапазон рабочих температур — от -60°С до +50°С
• Количество циклов перегибов — до 90 000 для сечений 6–16 мм²

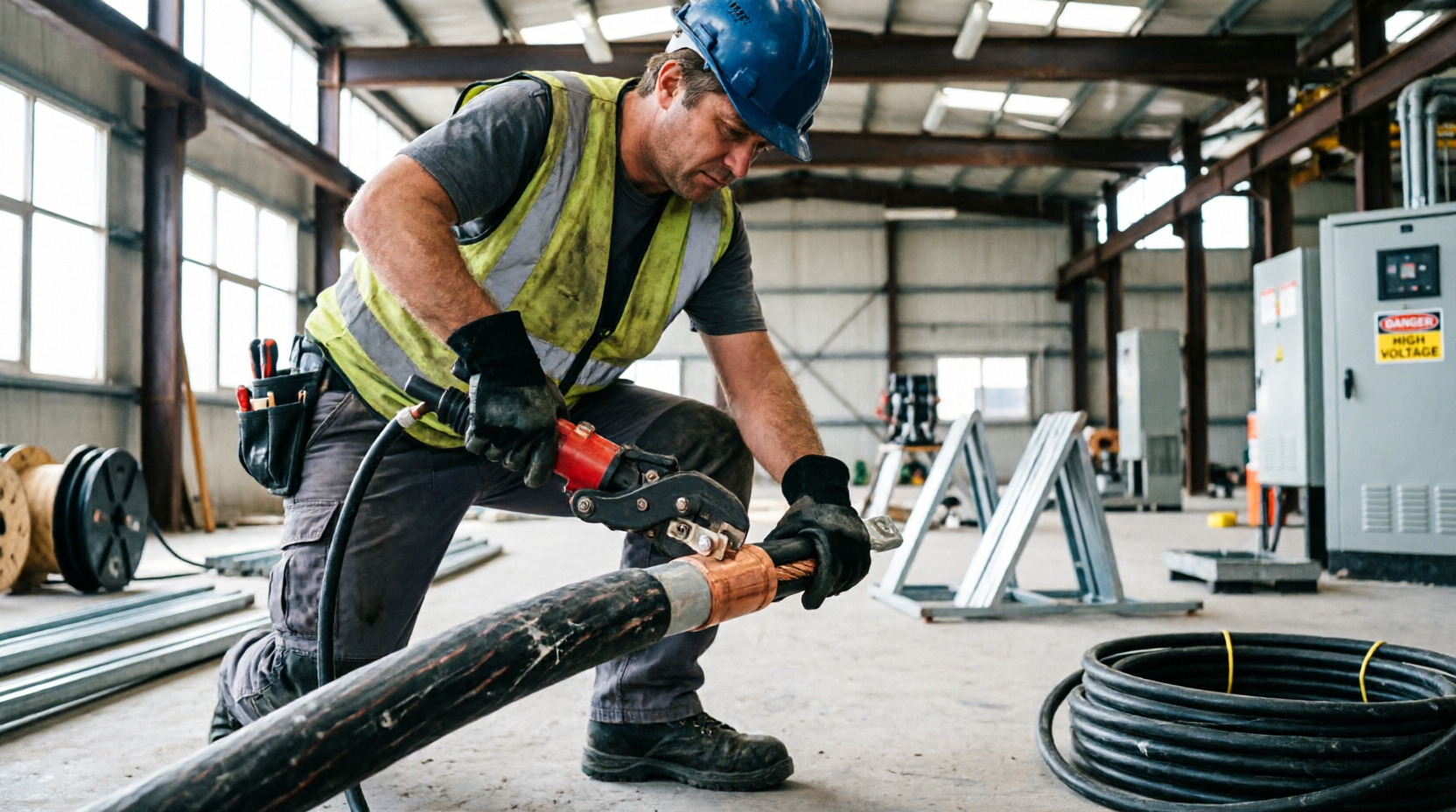

Монтажные работы следует выполнять с соблюдением минимального радиуса изгиба, чтобы избежать повреждения изоляции. При разделке кабеля рекомендуется использовать специализированный инструмент, исключающий задиры и надрезы токопроводящих жил.

Согласно исследованиям в области электротехники, правильное хранение кабелей до монтажа — в сухих помещениях при температуре не ниже -15°С — позволяет сохранить эксплуатационные свойства резиновой изоляции на протяжении всего срока службы.

Сравнение с альтернативными материалами

В сравнении с кабелями в ПВХ-изоляции, резиновые аналоги демонстрируют лучшую гибкость при низких температурах и повышенную стойкость к вибрационным нагрузкам. Однако стоимость таких изделий выше, а устойчивость к длительному нагреву ограничена температурой +65°С.

Термоэластопласты, появившиеся как альтернатива резине, сочетают гибкость с улучшенной термостойкостью, но пока не получили такого же распространения в условиях экстремального холода. Выбор между материалами должен основываться на конкретных условиях эксплуатации и экономических расчётах.

Таким образом, силовые кабели с резиновой изоляцией остаются надёжным решением для подвижных и стационарных систем энергоснабжения в сложных климатических и механических условиях. Грамотный подбор марки, соблюдение требований монтажа и регулярный контроль состояния позволяют обеспечить бесперебойную работу электрооборудования на протяжении десятилетий.
