Силовые кабели: основы выбора и применения

Электрическая энергия является основой современной цивилизации, а ее передача и распределение требуют использования надежных и безопасных кабельных линий. Силовые кабели представляют собой сложные инженерные изделия, предназначенные для транспортировки электроэнергии от источников к потребителям. Среди многообразия кабельной продукции особое место занимает бронированный кабель ВБШв, который широко применяется в промышленности и энергетике благодаря своей надежности и долговечности. Эти кабели способны работать в различных условиях - от обычных офисных помещений до агрессивных промышленных сред.

Конструкция силового кабеля зависит от его назначения и условий эксплуатации. Основными элементами являются токопроводящие жилы, изоляция, защитные оболочки и, при необходимости, броня. Каждый компонент выполняет важную функцию и влияет на характеристики всего изделия. Современные кабели производятся с соблюдением строгих стандартов качества и безопасности.

Классификация силовых кабелей

Силовые кабели систематизируют по нескольким ключевым параметрам, что помогает правильно подобрать изделие для конкретных условий использования. По напряжению кабели делят на низковольтные (до 1 кВ), среднего напряжения (6-35 кВ) и высоковольтные (свыше 110 кВ). Каждая категория имеет свои особенности конструкции и области применения.

По материалу изоляции различают кабели с бумажной пропитанной изоляцией, пластмассовой (ПВХ или полиэтиленовой) и резиновой изоляцией. Выбор изоляционного материала определяет стойкость кабеля к температурным воздействиям, влаге и химически агрессивным средам. В последние годы все большее распространение получают кабели с полимерной изоляцией благодаря их превосходным эксплуатационным характеристикам.

Конструктивные особенности силовых кабелей

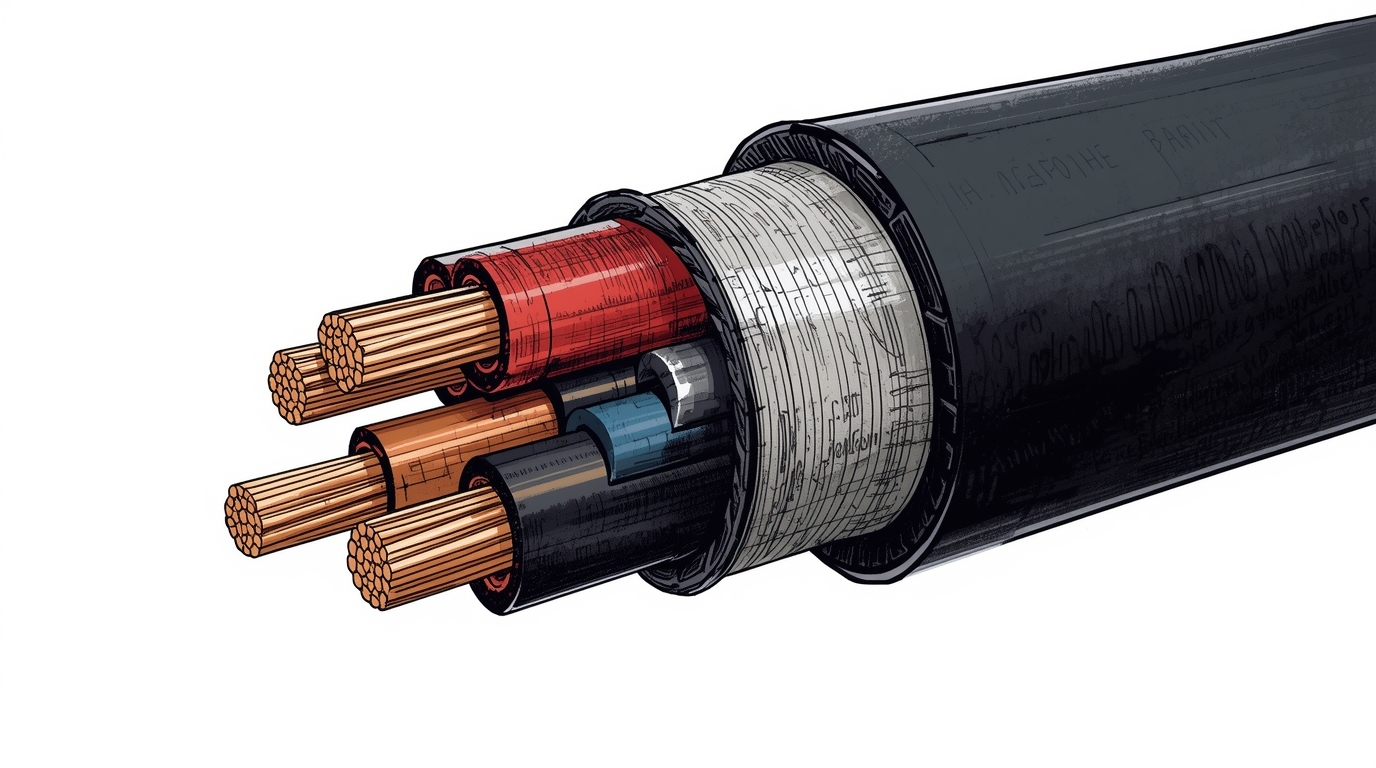

Устройство силового кабеля представляет собой сложную многослойную систему, где каждый элемент выполняет определенную функцию. Понимание конструкции помогает правильно выбирать и эксплуатировать кабельную продукцию.

Токопроводящие жилы

Токопроводящие жилы изготавливаются из меди или алюминия и могут быть однопроволочными или многопроволочными. Медные жилы обладают лучшей электропроводностью и механической прочностью, алюминиевые - легче и дешевле. Сечение жил стандартизировано и выбирается исходя из передаваемой мощности и условий прокладки.

Форма жил также имеет значение - они могут быть круглыми, секторными или сегментными. Секторные и сегментные жилы позволяют более компактно расположить проводники в кабеле, уменьшая его общий диаметр и вес. Для высоковольтных кабелей часто применяют жилы сложной формы с дополнительным экранированием.

Изоляция и защитные оболочки

Изоляция обеспечивает электрическую прочность кабеля и предотвращает короткие замыкания. Современные изоляционные материалы должны сохранять свои свойства в широком диапазоне температур и при различных воздействиях окружающей среды. Наиболее распространены изоляция из сшитого полиэтилена и ПВХ-пластиката.

Защитные оболочки предохраняют кабель от механических повреждений, влаги и химических воздействий. Для разных условий эксплуатации применяют оболочки из различных материалов - ПВХ, полиэтилена, резины. В особо тяжелых условиях используют бронированные кабели с дополнительной защитой из стальных лент или проволок.

«Правильный выбор силового кабеля - это не только вопрос надежности электроснабжения, но и безопасности людей. Мы всегда рекомендуем учитывать не только текущие условия эксплуатации, но и возможные изменения в будущем, чтобы кабель служил долго и безотказно», - отмечает главный энергетик промышленного предприятия.

Маркировка и обозначения

Маркировка силовых кабелей содержит важную информацию об их характеристиках и области применения. Российская система обозначений строится по определенным правилам, где каждая буква указывает на конкретный признак кабеля.

Первая буква обозначает материал жилы (А - алюминий, отсутствие буквы - медь). Следующие буквы характеризуют изоляцию (В - ПВХ, П - полиэтилен, Р - резина) и тип защитной оболочки. Буква Б указывает на наличие брони, Шв - на защитный шланг из ПВХ, а Шп - из полиэтилена.

Например, кабель ВВГ имеет медные жилы, ПВХ-изоляцию и ПВХ-оболочку. Кабель АВБбШв - с алюминиевыми жилами, бронированный стальными лентами, с защитным шлангом из ПВХ. Знание маркировки помогает быстро определить основные свойства кабеля и область его применения.

Области применения различных марок кабелей

Разные марки силовых кабелей предназначены для специфических условий эксплуатации. Правильный выбор кабеля обеспечивает его долговечную и безопасную работу.

Кабели ВВГ и АВВГ широко используются для стационарной прокладки в сухих и влажных помещениях, в кабельных каналах и на специальных конструкциях. Они подходят для распределительных сетей и питания промышленного оборудования. Эти кабели не распространяют горение при одиночной прокладке.

Бронированные кабели ВБбШв и АВБбШв применяются для прокладки в земле, в помещениях с повышенной взрывопожароопасностью, а также в местах, где возможны механические повреждения. Стальная броня надежно защищает кабель от внешних воздействий и грызунов.

Для подвижного соединения и механизмов с перемещением применяют гибкие кабели с резиновой изоляцией, такие как КГ и КГ-ХЛ. Они сохраняют свои свойства при изгибах и вибрациях, что делает их идеальными для кранового оборудования и передвижных установок.

Критерии выбора силовых кабелей

Выбор подходящего кабеля требует учета множества факторов, влияющих на его работоспособность и срок службы. Ошибки при выборе могут привести к преждевременному выходу из строя и созданию аварийных ситуаций.

Номинальное напряжение должно соответствовать напряжению сети, в которой будет работать кабель. Важно учитывать не только рабочее напряжение, но и возможные перенапряжения в системе. Для сетей с частыми коммутационными перенапряжениями рекомендуются кабели с улучшенными характеристиками изоляции.

Сечение жил выбирается исходя из длительно допустимого тока нагрузки с учетом условий прокладки. При прокладке нескольких кабелей вплотную друг к другу или в трубах их токопроводящая способность снижается, что требует увеличения сечения. Также учитывается возможное увеличение нагрузки в будущем.

Условия эксплуатации определяют требования к стойкости кабеля к температурным воздействиям, влаге, химическим веществам и механическим повреждениям. Для наружной прокладки важна стойкость к ультрафиолету, для подземной - к почвенной коррозии и давлению грунта.

Прокладка и монтаж силовых кабелей

Технология прокладки кабелей зависит от их типа и условий окружающей среды. Соблюдение правил монтажа обеспечивает надежную и долговечную работу кабельных линий.

При прокладке в земле кабель укладывают на подготовленную песчаную подушку и защищают сверху кирпичом или сигнальной лентой. Глубина прокладки зависит от напряжения кабеля и обычно составляет 0,7-1 метр. В местах пересечения с дорогами и коммуникациями кабель дополнительно защищают трубами или блоками.

В помещениях кабели прокладывают по конструкциям, в лотках, коробах или трубах. Важно обеспечить достаточный радиус изгиба, который для силовых кабелей обычно составляет 10-15 наружных диаметров. При вертикальной прокладке кабели дополнительно закрепляют через определенные промежутки.

Соединение и ответвление кабелей выполняют с помощью кабельных муфт, которые обеспечивают электрическую прочность и герметичность соединения. Для разных типов кабелей и условий эксплуатации применяют различные виды муфт - соединительные, концевые, стопорные.

Перспективы развития кабельной техники

Современные тенденции в развитии силовых кабелей направлены на повышение их надежности, экономичности и экологической безопасности. Появление новых материалов позволяет создавать кабели с улучшенными характеристиками.

Одним из перспективных направлений является разработка кабелей с изоляцией из сшитого полиэтилена, которые постепенно вытесняют традиционные кабели с бумажной изоляцией. Эти кабели обладают повышенной пропускной способностью, меньшим весом и удобством монтажа.

Ведутся работы по созданию высокотемпературных сверхпроводящих кабелей, способных передавать огромные мощности при минимальных потерях. Хотя эта технология пока находится на стадии экспериментов, она обезывает революционные изменения в энергетике будущего.

Силовые кабели остаются ключевым элементом современных энергетических систем. Понимание их особенностей и правил применения позволяет создавать надежные и эффективные системы электроснабжения для различных объектов - от жилых домов до крупных промышленных предприятий. Грамотный выбор и правильная эксплуатация кабелей обеспечивают их долгий срок службы и безопасность энергетических систем.
