Силовой кабель ВВГнг LS: устройство, характеристики и сферы применения

Современные электрические сети требуют использования надежных и безопасных проводников, способных выдерживать различные эксплуатационные нагрузки. Среди многообразия кабельной продукции особое место занимает провод с маркировкой ВВГнг LS, который получил широкое распространение благодаря своим уникальным противопожарным свойствам. Тем, кто планирует купить кабель ввгнг ls, важно понимать конструктивные особенности и технические параметры данного изделия для правильного выбора под конкретные задачи.

Аббревиатура ВВГнг LS несет в себе зашифрованную информацию о конструкции и свойствах кабеля. Первые две буквы ВВ указывают на наличие поливинилхлоридной изоляции жил и внешней оболочки. Буква Г обозначает гибкость проводника, отсутствие бронированного слоя. Индекс нг свидетельствует о негорючести материала, а буквы LS расшифровываются как Low Smoke, что означает низкое дымо- и газовыделение при горении или тлении.

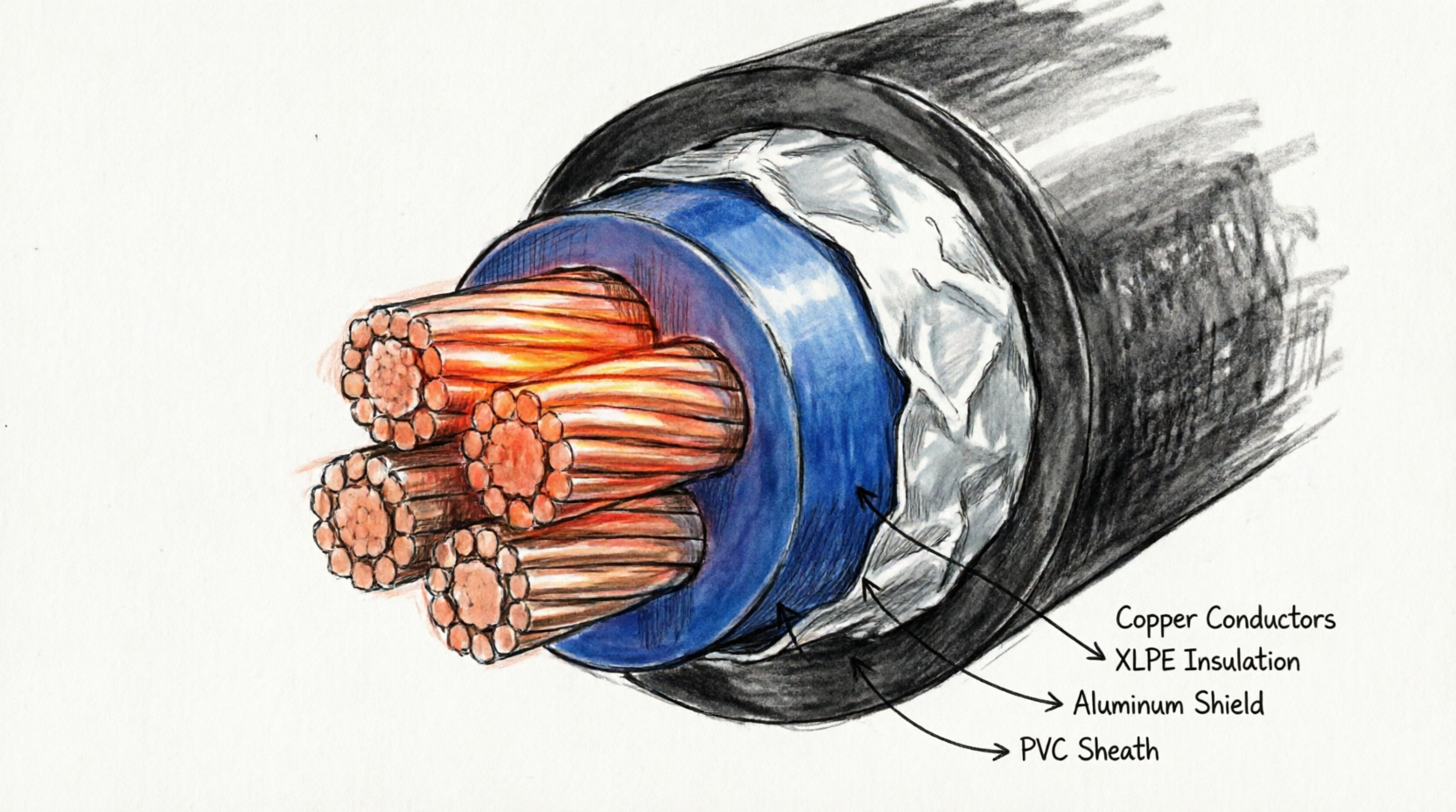

Конструктивные особенности кабеля

В основе конструкции ВВГнг LS лежат медные токопроводящие жилы, которые могут быть однопроволочными или многопроволочными в зависимости от сечения и исполнения. Каждая жила покрыта слоем изоляции из специального ПВХ-пластиката пониженной пожароопасности. Жилы скручены между собой с определенным шагом, что обеспечивает механическую стабильность и гибкость кабеля.

Поверх скрученных жил накладывается общая оболочка из негорючего ПВХ-пластиката. Именно состав этого материала обеспечивает низкое выделение дыма и токсичных газов при воздействии высоких температур. Цветовая маркировка жил соответствует действующим стандартам, что упрощает монтаж и подключение оборудования.

Основные элементы конструкции

Качественный кабель ВВГнг LS состоит из нескольких обязательных компонентов. Токопроводящие жилы изготавливаются из электротехнической меди высокой чистоты, что обеспечивает минимальное сопротивление и хорошие токопроводящие характеристики. Изоляционный слой каждой жилы имеет определенную толщину, зависящую от номинального напряжения и сечения проводника.

Межжильное пространство заполняется специальным материалом, который предотвращает слипание жил и обеспечивает круглую форму кабеля. Внешняя оболочка выполняется методом экструзии, что гарантирует равномерную толщину по всей длине и высокую степень защиты внутренних элементов от внешних воздействий.

Технические характеристики и параметры

Кабельная продукция ВВГнг LS производится в соответствии с требованиями ГОСТ 31996-2012 и других нормативных документов. Стандарт регламентирует основные параметры, которые определяют возможность применения кабеля в тех или иных условиях эксплуатации.

Номинальное напряжение для большинства исполнений составляет 660 или 1000 вольт переменного тока частотой 50 герц. Диапазон рабочих температур охватывает значения от минус 50 до плюс 50 градусов Цельсия, что позволяет использовать кабель в различных климатических зонах. При прокладке необходимо учитывать минимальную температуру окружающего воздуха, которая не должна быть ниже минус 15 градусов без предварительного подогрева кабеля.

При выборе кабельной продукции для объектов с массовым пребыванием людей приоритет следует отдавать изделиям с индексом LS. Такие кабели при воздействии открытого пламени выделяют значительно меньше токсичных веществ и дыма, что критически важно для безопасной эвакуации.

Электрические параметры

Сопротивление жил кабеля нормируется и зависит от их сечения. Для обеспечения безопасности эксплуатации важно контролировать сопротивление изоляции, которое должно составлять не менее определенного значения при заданной температуре. Испытательное напряжение переменного тока частотой 50 герц прикладывается между жилами и между каждой жилой и землей для проверки целостности изоляции.

Допустимый ток нагрузки определяется сечением жил, способом прокладки и количеством одновременно нагруженных проводников. При проектировании электрических сетей необходимо учитывать коэффициенты снижения допустимого тока при групповой прокладке и повышенных температурах окружающей среды.

Области применения и особенности монтажа

Кабель ВВГнг LS находит применение в самых различных сферах строительства и промышленности. Основное назначение данного типа проводника заключается в передаче и распределении электрической энергии в стационарных установках. Благодаря пониженной пожарной опасности, кабель особенно востребован при оснащении объектов социальной инфраструктуры.

Проводник успешно применяется в жилых и общественных зданиях, образовательных и медицинских учреждениях, торговых центрах и спортивных комплексах. В промышленных условиях кабель используется для подключения станков, механизмов и другого оборудования, требующего надежного энергоснабжения.

Условия прокладки и эксплуатации

Кабель ВВГнг LS предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Допускается монтаж в взрывоопасных зонах класса В-1б, В-1г, В-Па, где возможно образование взрывоопасных смесей в количествах, не способных создать избыточное давление при взрыве.

При одиночной прокладке кабель не распространяет горение. Для групповой укладки необходимо соблюдение определенных расстояний между линиями или применение дополнительных мер пожарной защиты. Радиус изгиба при монтаже должен составлять не менее десяти наружных диаметров кабеля для одножильных исполнений и семи с половиной диаметров для многожильных.

Срок службы кабеля при правильных условиях эксплуатации и хранения составляет не менее тридцати лет. Гарантийный срок эксплуатации обычно устанавливается производителем и составляет пять лет с момента ввода изделия в эксплуатацию. По истечении гарантийного срока кабель может продолжать работу при условии сохранения основных технических характеристик.

Опыт показывает, что качество монтажа напрямую влияет на долговечность кабельных линий. Соблюдение рекомендованных радиусов изгиба, правильное крепление и защита от механических повреждений позволяют существенно продлить срок безаварийной работы проводников.

Разновидности и модификации кабеля

Промышленность выпускает различные модификации кабеля ВВГнг LS, адаптированные под специфические условия эксплуатации. Основное различие заключается в количестве и сечении жил, которые могут варьироваться в широких пределах. Одножильные кабели применяются там, где требуется передача большой мощности, а многожильные используются для подключения оборудования с различными фазами и заземлением.

Сечение жил может составлять от полутора до нескольких сотен квадратных миллиметров. Выбор конкретного сечения определяется расчетной нагрузкой, длиной линии и допустимыми потерями напряжения. Для бытовых нужд обычно применяются кабели сечением от 1,5 до 16 квадратных миллиметров, тогда как промышленные объекты требуют проводников большего сечения.

Классификация по количеству жил

Двухжильные кабели используются в однофазных сетях переменного тока для подключения осветительных приборов и розеточных групп. Трехжильные исполнения находят применение в однофазных сетях с заземлением, где третья жила выполняет функцию защитного проводника.

Четырехжильные кабели предназначены для трехфазных сетей, где три жилы являются фазными, а четвертая выполняет функцию нулевого рабочего проводника. Пятижильные исполнения применяются в трехфазных сетях с системой заземления TN-S, где предусмотрены отдельные нулевой рабочий и нулевой защитный проводники.

Преимущества использования кабеля ВВГнг LS

Применение кабеля с индексом LS дает ряд существенных преимуществ по сравнению с традиционными проводниками. Главное достоинство заключается в повышенной пожарной безопасности, которая достигается за счет использования специальных материалов оболочки и изоляции.

При воздействии открытого пламени или перегреве кабель выделяет минимальное количество дыма, что сохраняет видимость в помещении и облегчает эвакуацию людей. Сниженное содержание галогенов в продуктах горения уменьшает токсичность дыма и коррозионную активность выделяемых газов, что защищает электронное оборудование и строительные конструкции.

Эксплуатационные преимущества

Кабель ВВГнг LS отличается хорошими механическими характеристиками, устойчивостью к вибрации и многократным изгибам. Материал оболочки сохраняет эластичность в широком диапазоне температур, что упрощает монтаж в стесненных условиях и при низких температурах.

Стойкость к воздействию влаги позволяет использовать кабель в помещениях с повышенной влажностью без дополнительной защиты. Ультрафиолетовое излучение не оказывает существенного влияния на свойства оболочки при кратковременном воздействии, однако для открытой прокладки на улице рекомендуется применять кабели в дополнительной защите или использовать специальные марки, предназначенные для наружной укладки.

Кабельная продукция ВВГнг LS соответствует современным требованиям пожарной безопасности и экологическим стандартам. Применение данного типа проводника является экономически обоснованным решением, поскольку затраты на более совершенные материалы компенсируются повышением уровня безопасности и снижением рисков при эксплуатации электрических сетей.

Современные нормы проектирования все чаще предписывают использование кабелей с низким дымо- и газовыделением в общественных зданиях. Это требование продиктовано заботой о жизни и здоровье людей, а также необходимостью минимизации ущерба от возможных пожаров.

Контроль качества и сертификация

Вся кабельная продукция, поступающая на рынок, должна проходить обязательную сертификацию и соответствовать требованиям технических регламентов. Кабель ВВГнг LS не является исключением и подлежит обязательной проверке на соответствие установленным стандартам.

Производители обязаны проводить входной контроль сырья, операционный контроль технологического процесса и приемочные испытания готовой продукции. Потребитель вправе запросить у поставщика сертификаты соответствия, протоколы испытаний и паспорта качества на каждую партию кабеля.

Методы испытаний

Для проверки качества кабеля применяются различные методы контроля. Визуальный осмотр позволяет оценить состояние поверхности, правильность маркировки и отсутствие видимых дефектов. Измерительный контроль включает проверку диаметров, толщины изоляции и оболочки, сопротивления жил.

Электрические испытания проводятся для проверки целостности изоляции и определения ее электрической прочности. Испытания на пожароопасность включают проверку нераспространения горения при одиночной и групповой прокладке, определение показателей дымо- и газовыделения, токсичности продуктов горения.

При приемке кабеля необходимо обращать внимание на целостность упаковки, наличие маркировки на бухте или барабане, соответствие фактического сечения жил заявленному. Недобросовестные производители могут занижать сечение жил, что приводит к перегреву кабеля и снижению срока службы.

Рекомендации по выбору и хранению

Выбор кабеля ВВГнг LS должен осуществляться на основе проектной документации и расчетов электрических нагрузок. Необходимо учитывать условия прокладки, температурный режим, наличие механических воздействий и другие факторы, влияющие на эксплуатацию проводника.

При покупке следует отдавать предпочтение продукции известных производителей, имеющих положительную репутацию на рынке. Качественный кабель имеет четкую маркировку по всей длине, равномерную поверхность оболочки без трещин и вмятин, жилы одинакового сечения.

Условия хранения и транспортировки

Кабель должен храниться в закрытых помещениях или под навесом при температуре от минус 50 до плюс 50 градусов. Бухты и барабаны следует располагать на ровной поверхности, исключая возможность механических повреждений и воздействия агрессивных сред.

При транспортировке необходимо исключить удары, падения и перегибы кабеля сверх допустимых значений. Погрузочно-разгрузочные работы следует проводить с применением соответствующего оборудования, предотвращающего повреждение упаковки и самого кабеля.

Правильный выбор, качественный монтаж и соблюдение условий эксплуатации кабеля ВВГнг LS обеспечивают надежное и безопасное энергоснабжение объектов различного назначения на протяжении всего срока службы. Инвестиции в качественную кабельную продукцию окупаются за счет снижения рисков аварийных ситуаций и повышения общего уровня пожарной безопасности здания или сооружения.
