Команда завода криогенного оборудования ХимКриоМаш представляет подробное руководство по резервуарам, емкостям и сосудам для хранения сжиженных углеводородных газов (СУГ). В статье рассмотрены ключевые аспекты эксплуатации, установки и обслуживания таких систем, включая требования безопасности и нормативные стандарты.

Устройство

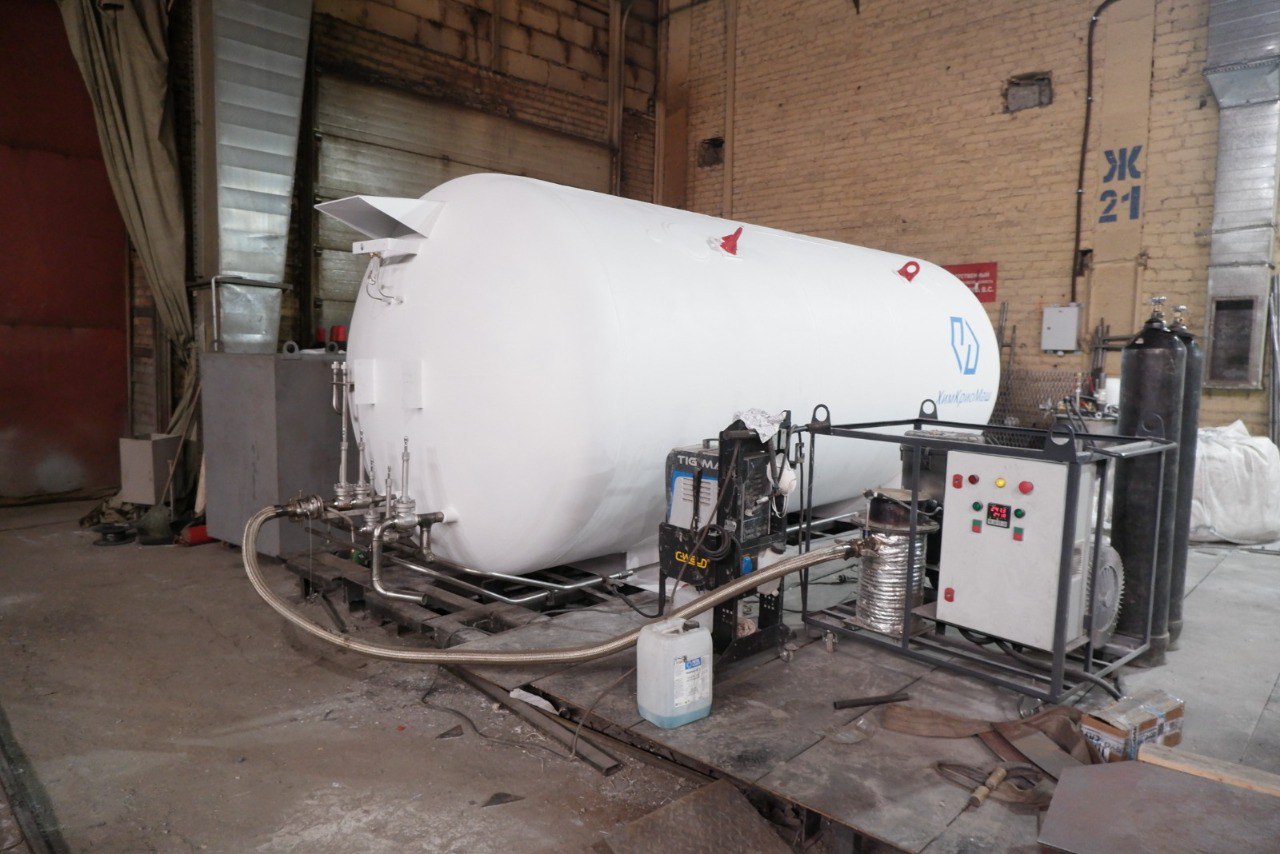

Резервуары СУГ — это специализированные емкости и сосуды, предназначенные для хранения пропана, бутана или их смесей. Конструкция может быть надземной или подземной, а также двустенной или одностенной в зависимости от требований объекта. Двустенные резервуары обеспечивают дополнительную защиту от утечек благодаря двойной стенке с заполнением межстенного пространства инертным газом или вакуумом. Изотермические сосуды применяются для поддержания стабильной температуры СУГ, минимизируя испарение.

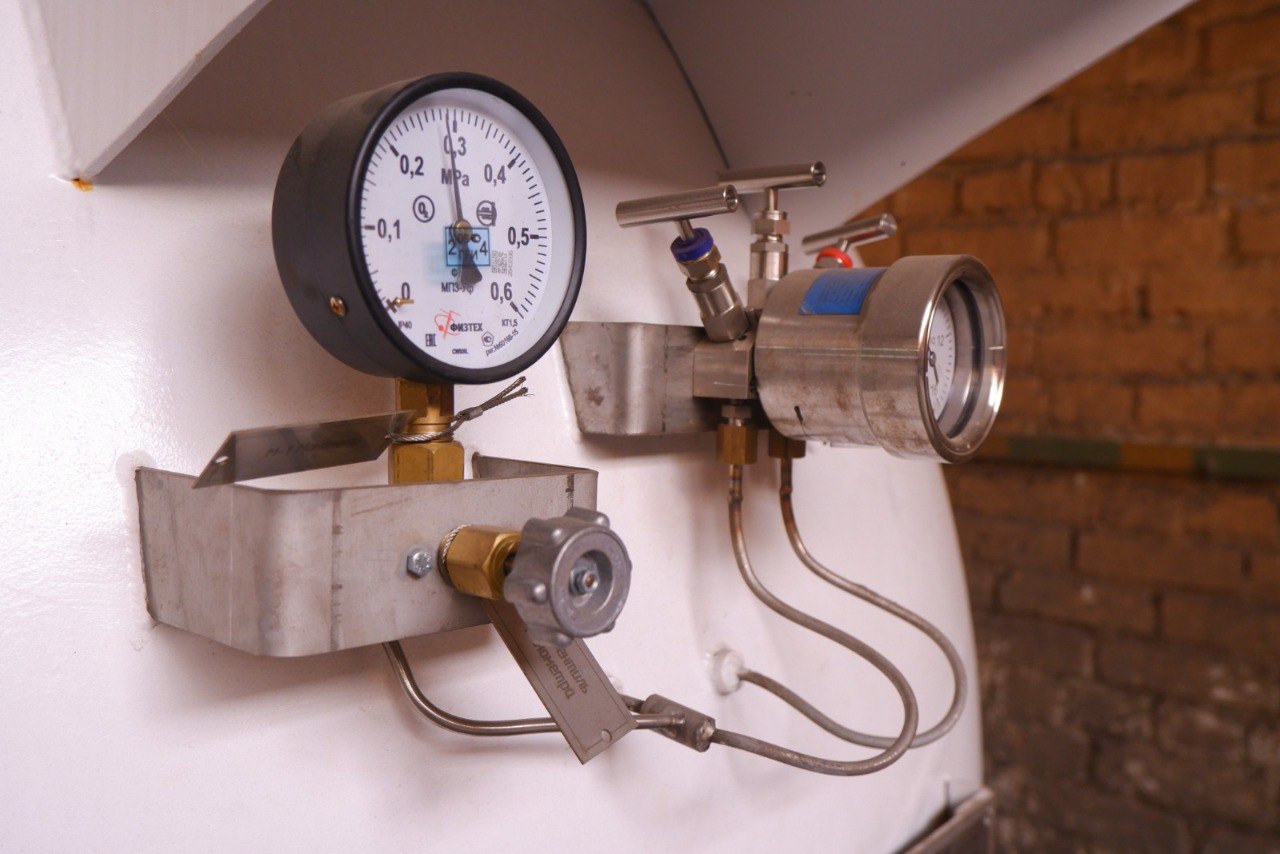

Основные элементы резервуара включают корпус, арматуру (клапаны, манометры, уровнемеры), а также системы контроля давления и температуры. Шаровый клапан часто используется в обвязке для надежного перекрытия потока газа. Более подробно устройство можно увидеть на сайте производителя по ссылке https://himkrio.ru/rezervuar-sug.

Давление СУГ в резервуаре

Давление в резервуарах СУГ зависит от температуры окружающей среды и состава газа. Например, для пропан-бутановой смеси при 20 °C давление составляет около 0,4–1,6 МПа. Для контроля давления резервуары оснащаются предохранительными клапанами, которые сбрасывают избыточный газ при превышении допустимых значений. Регулярный мониторинг давления — залог безопасной эксплуатации.

Заполнение резервуаров

Заполнение резервуаров СУГ осуществляется с соблюдением строгих норм: объем заполнения не должен превышать 85% от геометрической емкости резервуара для учета теплового расширения газа. Процесс включает подачу СУГ из автоцистерны через насос или компрессор, контроль уровня заполнения и проверку герметичности соединений. Шаровый клапан на входе обеспечивает надежное управление потоком.

Слив СУГ из автоцистерны в резервуар

Слив СУГ из автоцистерны в резервуар выполняется через систему обвязки с использованием шлангов высокого давления и запорной арматуры. Процесс требует предварительной проверки совместимости оборудования, а также наличия заземления для предотвращения статического электричества. Слив проводится под контролем автоматизированных систем, исключающих переполнение.

Дегазация

Дегазация резервуаров необходима при техническом обслуживании, ремонте или выводе оборудования из эксплуатации. Процесс включает удаление остатков газа, продувку инертным газом (например, азотом) и вентиляцию. Все работы выполняются с соблюдением техники безопасности, так как СУГ является легковоспламеняющимся веществом.

Освидетельствование

Освидетельствование резервуаров проводится в соответствии с требованиями ГОСТ и Ростехнадзора. Периодичность зависит от типа резервуара: для надземных — раз в 4 года, для подземных — раз в 8 лет. Процедура включает визуальный осмотр, гидравлические и пневматические испытания, а также проверку толщины стенок методом неразрушающего контроля.

Требования к резервуарам СУГ

Резервуары СУГ должны соответствовать ГОСТ 15860-84 (для стальных сварных баллонов) и другим нормативным документам. Основные требования:

Использование материалов, устойчивых к коррозии.
Наличие предохранительных устройств и систем контроля.
Соответствие расчетному давлению и температурным условиям.
Обязательная сертификация и маркировка.

Двустенные и изотермические резервуары должны дополнительно проходить проверку межстенного пространства.

Емкости СУГ: ГОСТ и стандарты

Основной стандарт для резервуаров СУГ — ГОСТ Р 55559-2013, который регламентирует проектирование, изготовление и эксплуатацию. Также применяются ГОСТ 12.1.007-76 (безопасность) и ГОСТ 20448-90 (технические условия для СУГ). Все сосуды должны быть зарегистрированы в Ростехнадзоре и иметь паспорт оборудования.

Обвязка сосудов СУГ

Обвязка резервуаров включает трубопроводы, запорную арматуру (включая шаровые клапаны), манометры, уровнемеры и предохранительные устройства. Обвязка обеспечивает подачу, слив и контроль газа. Для подземных резервуаров обвязка размещается в защитных кожухах, предотвращающих коррозию.

Система орошения

Для надземных резервуаров обязательна система орошения, которая предотвращает перегрев в случае пожара. Система включает распылители воды, подключенные к резервуару или внешнему источнику. Орошение активируется автоматически при повышении температуры выше критической отметки (обычно 50–60 °C).

Установка

Установка резервуаров СУГ проводится с учетом норм пожарной безопасности и санитарных требований. Минимальное расстояние от резервуаров до зданий и сооружений зависит от их объема:

До 5 м³ — не менее 10 м.
5–10 м³ — не менее 15 м.
Свыше 10 м³ — не менее 20 м.

Подземные резервуары устанавливаются на глубине не менее 0,6 м, с учетом защиты от грунтовых вод. Надземные резервуары монтируются на фундаменте, устойчивом к нагрузкам.

Эксплуатация

Эксплуатация включает регулярный осмотр, контроль давления и уровня заполнения, а также обслуживание арматуры. Персонал должен быть обучен работе с СУГ и знать порядок действий при аварийных ситуациях. Для изотермических сосудов важно поддерживать стабильные условия хранения, чтобы избежать конденсации или испарения газа.

Заключение

Резервуары, емкости и сосуды СУГ — это сложные инженерные системы, требующие строгого соблюдения норм проектирования, установки и эксплуатации. Завод ХимКриоМаш предлагает надежные решения, соответствующие ГОСТ и международным стандартам. Наши двустенные, надземные и подземные резервуары обеспечивают безопасность и долговечность, а использование шаровых клапанов и изотермических технологий гарантирует стабильную работу в любых условиях.
