Разъединители наружной установки от 6 до 20 кВ: конструкция и применение

Наледь толщиной с кулак на контактной группе воздушной линии часто превращает плановое переключение сети в аварийную ситуацию. Когда диспетчер дает команду обесточить фидер, замерзший аппарат заклинивает, оставляя бригаду перед выбором: рисковать жизнью или срывать график работ.

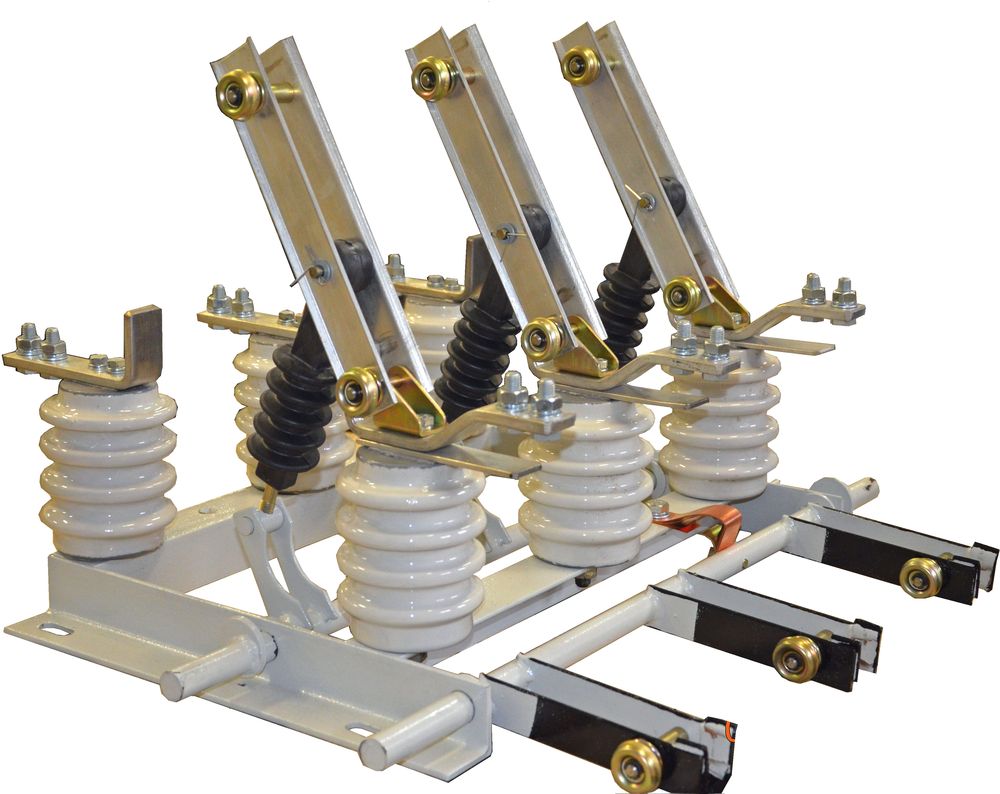

Эту проблему решают трехполюсные наружные разъединители класса от шести до 20 кВ серий РЛК и РЛР, рассчитанные на работу с токами номиналом 400 или 630 А. Эти устройства жестко фиксируют отключенное положение цепи с видимым разрывом, гарантируя безопасную работу ремонтных бригад на линии.

Конструктивное устройство высоковольтных аппаратов

Надежность оборудования напрямую зависит от жесткости несущей рамы, на которой монтируют изоляционные колонки и коммутационные элементы. В отличие от стандартных аппаратов, разъединители собирают на стальном основании с защитным цинковым покрытием.

При сборке и комплектации узлов обращают внимание на устройство подвижных частей:

• главные ножи рубящего или качающегося типа с медными напайками для снижения переходного сопротивления;

• пружинные компенсаторы для поддержания стабильного контактного давления в течение всего срока службы;

• встроенные заземлители со стороны подвижных или неподвижных контактов для снятия наведенного напряжения;

• гибкие связи из медных плетеных шин, исключающие излом токоведущих частей;

• приводные валы и регулируемые тяги управления из оцинкованной стали.

Каждое сочленение регулируют так, чтобы три полюса разъединителей смыкались синхронно, исключая возникновение дуги на отстающей фазе. Продуманная кинематика рычагов снижает усилие на рукоятке привода, благодаря чему дежурный персонал легко управляет аппаратом вручную при любых температурах. Защита контактов от окисления гарантирует стабильную работу прибора в регионах с переменчивым климатом.

Специфика эксплуатации в сложных климатических условиях

Разъединители в Москве представлены десятками модификаций для распределительных сетей Новой Москвы и промышленных зон, где критически важна устойчивость к влаге и реагентам.

Устройства серий РЛК и РЛР сохраняют полную работоспособность при толщине корки гололеда до 22 мм. Геометрия подвижных контактов разработана так, что при вращении вала нож сначала скалывает лед, а затем входит в зацепление. Дополнительные козырьки защищают узлы трения от затекания воды, предотвращая образование ледяных пробок внутри механизма.

Установка разъединителей с защитой от обледенения исключает сезонное заклинивание контактов на ответвлениях к трансформаторным подстанциям. Оборудование стабильно работает годами без постоянной смазки шарниров, снижая затраты на обслуживание линейного оборудования в отдаленных районах.

Безопасность персонала и интеграция в системы управления

Помимо надежной защиты подвижных узлов от внешних факторов, ключевым аспектом эксплуатации остается безопасность обслуживающего персонала. Разъединители оснащают встроенными заземлителями, которые механически сблокированы с главными ножами для предотвращения ошибочной подачи напряжения.

Размыкание основных контактов и замыкание заземляющих ножей происходит практически одновременно. Это предотвращает возникновение опасных потенциалов на отключенном сегменте сети при проведении регламентных работ.

Для управления коммутационным процессом используют два типа приводов:

• ручные рычажные приводы для локального переключения силами выездной бригады непосредственно у опоры;

• моторные приводы для дистанционной коммутации с пульта диспетчера без выезда на объект.

Использование дистанционного управления повышает скорость ликвидации аварийных ситуаций в распределительных сетях напряжения. Диспетчер может оперативно локализовать поврежденный фидер за две минуты вместо двух часов, сокращая время перерыва в электроснабжении потребителей.
