Отопление в домах с горизонтальной/лучевой разводкой (новостройки)

Климатические системы

В современных домах трубы отопления часто проходят по полу от поквартирного или внутреннего коллектора к радиаторам. Такая схема удобна для ремонта и регулировки, но перенос приборов, изменение трасс в стяжке и замена коллекторного узла требуют понимания гидравлики, подключения и конструкции пола.

Содержание:

Как устроено отопление квартиры без вертикальных стояков
Горизонтальная и коллекторная схемы: в чем разница
Трубы в полу и скрытые трассы под стяжкой
Коллекторный узел, контуры и регулировка подачи
Подключение и перенос отопительных приборов
Внутрипольные конвекторы в интерьере квартиры
Когда изменение системы нужно согласовывать
Монтаж новой разводки и проверка до заливки пола
Преимущества и ограничения поквартирной схемы
Что проверить перед ремонтом в новостройке
Вопросы о лучевой системе отопления
[ВАЖНО] Услуга проектирования инженерных систем в Москве

Как устроена горизонтальная система отопления в новостройке

Главное отличие современной горизонтальной разводки от старой вертикальной схемы — способ подачи теплоносителя к квартире и отдельным отопительным приборам. В доме могут сохраняться общие вертикальные магистрали, но внутри квартиры привычных стояков около каждого окна уже нет. Подающая и обратная линии проходят по этажу или заходят в помещение через распределительный узел.

Дальше горячий теплоноситель направляется к радиаторам по трубам, скрытым в конструкции пола. Поэтому инженерные коммуникации почти не влияют на интерьер: на виду остаются сами приборы, термостатические клапаны и небольшие участки подключения.

Схема	Как подключены приборы	Трассы внутри квартиры	Управление
Вертикальная	Радиаторы связаны со стояками	Стояки проходят между этажами	Изменения затрагивают общую систему
Горизонтальная двухтрубная	Используются подача и обратка	2 основные линии проходят по квартире	Можно регулировать отдельные приборы
Лучевая	Каждый радиатор получает отдельное подключение	От коллектора расходятся самостоятельные контуры	Каждую ветку можно настраивать отдельно

Почему такие системы распространены в новых домах

Горизонтальное расположение труб позволяет убрать из комнат вертикальные стояки, организовать скрытую прокладку и разделить отопление по квартирам. Для владельца это означает более свободную планировку, возможность регулировать температуру в помещениях и обслуживать отдельные участки без переделки всей внутренней сети.

Но скрытая прокладка одновременно повышает требования к проектированию. После устройства чистового пола доступ к трубопроводам ограничен, поэтому ошибки в соединениях, пересечения коммуникаций или неудачное расположение трассы исправлять значительно сложнее.

Горизонтальная и лучевая разводка: это не всегда одно и то же

Термины часто используют вместе, хотя горизонтальной может быть несколько схем. Само слово описывает расположение внутренних линий преимущественно в пределах одного этажа, а лучевой принцип определяет способ подключения приборов.

Двухтрубная горизонтальная разводка

Через квартиру проходят две основные магистрали — подающая и обратная. Радиаторы подключаются к ним по выбранной схеме. Такой вариант требует меньше труб, чем индивидуальные линии от коллектора к каждому прибору, но отдельные участки оказываются гидравлически связанными между собой.

Лучевая, или коллекторная система

В коллекторной схеме распределительный узел становится центральной точкой. От него к каждому радиатору или группе оборудования прокладывается собственный контур. Подающая линия доставляет теплоноситель к прибору, обратная возвращает его к коллектору.

Такой принцип удобен тем, что отдельную ветку можно перекрыть, отрегулировать или обслужить независимо от соседних контуров. Особенно это полезно в квартирах с несколькими комнатами, разной площадью помещений и различными требованиями к температуре.

Периметральная схема

Еще один вариант — прокладка магистралей вдоль наружных стен с последовательными ответвлениями к приборам. Внешне результат похож: трубы также спрятаны в полу, но устройство сети и возможности отдельного отключения отличаются от полноценной лучевой разводки.

Трубы отопления в стяжке пола: что важно учитывать

Скрытая прокладка — одно из главных преимуществ горизонтальной системы и одновременно один из наиболее ответственных участков ремонта. После заливки пола трубопровод становится частью конструкции, поэтому трассу желательно определить до устройства перегородок, напольного покрытия и встроенной мебели.

Почему опасны лишние соединения под полом

Чем меньше недоступных соединений находится внутри стяжки, тем проще дальнейшая эксплуатация. При лучевой схеме линию удобно вести цельным участком от коллектора до отопительного прибора. Соединительные элементы, запорную арматуру и точки обслуживания лучше оставлять доступными.

Что учитывать при изменении маршрута труб

Нельзя смотреть только на кратчайшее расстояние между коллектором и радиатором. Значение имеют длина контура, диаметр трубопровода, рабочее давление, допустимый радиус изгиба, тепловое расширение, защитная оболочка, пересечения с водоснабжением, канализацией и электрическими коммуникациями.

Также необходимо заранее понимать конструкцию пола. Увеличение количества пересечений может поднять уровень инженерного слоя и повлиять на итоговую толщину стяжки, дверные проемы и сопряжение напольных покрытий между комнатами.

Можно ли просто переложить трубы в другое место

Физически маршрут изменить можно, но новая трасса должна сохранять расчетную работу системы. Если линия становится значительно длиннее, появляются дополнительные повороты или меняется диаметр, сопротивление контура также изменяется. После такой переделки может потребоваться повторная балансировка.

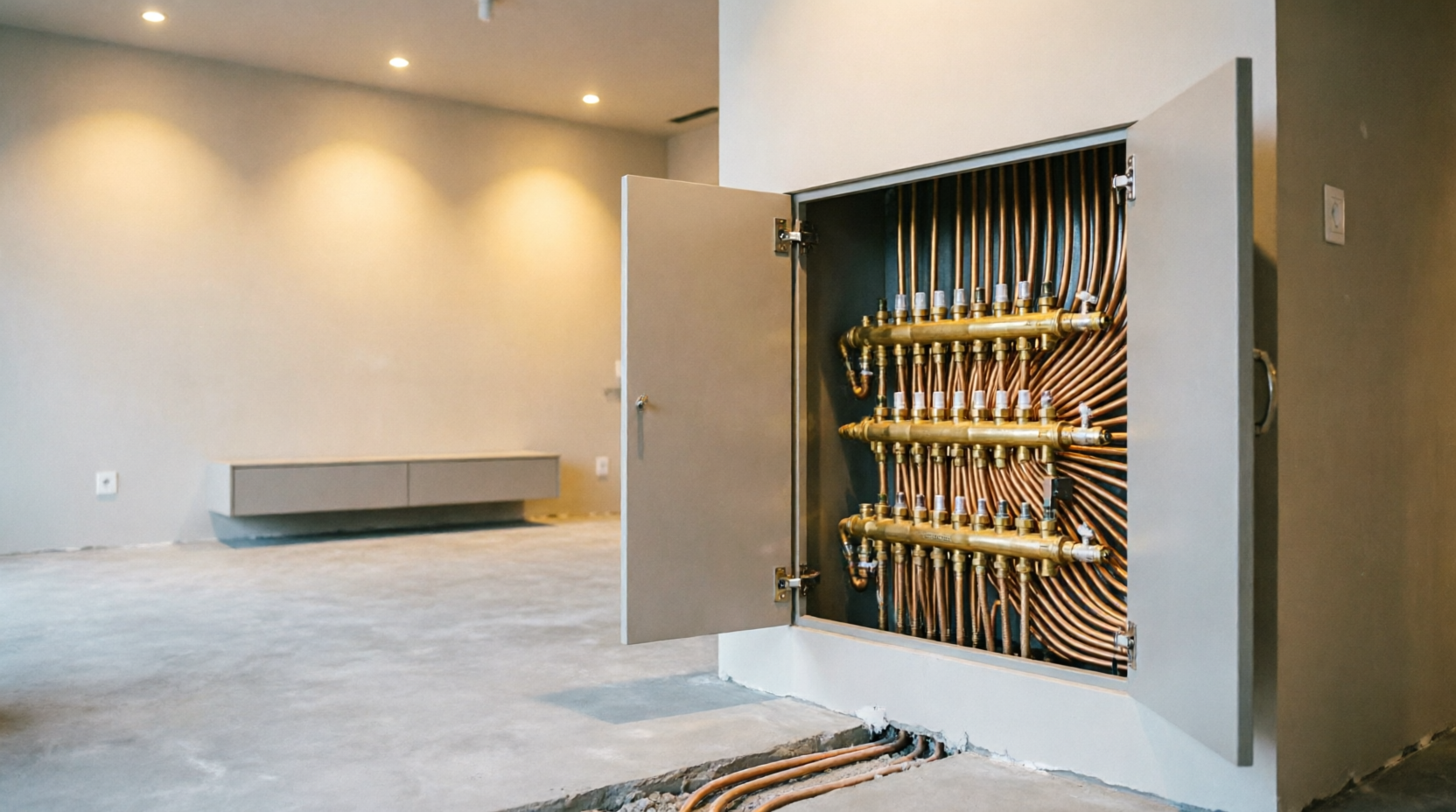

Коллекторный узел: зачем он нужен и что в нем можно менять

Коллектор распределяет поток теплоносителя между отдельными ветками. В простом варианте узел состоит из подающей и обратной гребенок, за*****й арматуры и подключений контуров. Более сложная конфигурация может включать расходомеры, балансировочные клапаны, термостатическое управление и автоматические воздухоотводчики.

Подающий коллектор Распределяет нагретый теплоноситель между подключенными контурами. Обратный коллектор Собирает охлажденный теплоноситель после прохождения через отопительные приборы. Запорная арматура Позволяет отключить отдельную ветку для ремонта или замены оборудования. Балансировочная арматура Ограничивает расход по отдельным линиям и помогает выровнять работу системы.

Когда имеет смысл менять коллектор застройщика

Замена может рассматриваться, если существующего количества выходов недостаточно для новой планировки, требуется индивидуальная регулировка контуров, добавляются другие отопительные приборы или штатный шкаф оказывается неудобен для обслуживания.

Однако сам по себе более дорогой коллектор не увеличивает количество тепла, доступного квартире. Возможности системы по-прежнему ограничены параметрами теплоносителя, проектной мощностью и условиями подключения дома.

Можно ли добавить новые контуры

Дополнительный выход на гребенке еще не означает, что к системе можно без расчета подключить новый радиатор или конвектор. Изменение количества приборов влияет на общий расход, гидравлическое сопротивление и распределение мощности. Особенно внимательно это проверяют, если одновременно меняются тип и размеры отопительного оборудования.

Перенос радиаторов при горизонтальной разводке

В новостройке перенести радиатор технически проще, чем в квартире с проходящим через несколько этажей стояком: внутренние трубы принадлежат одной горизонтальной ветке и уже расположены в полу. Но перенос прибора означает изменение длины подводок и иногда — расчетных условий его работы.

Что меняется при переносе прибора

Определяют новое положение. Учитывают наружные стены, окна, мебель, шторы и движение воздуха, чтобы прибор создавал тепловую завесу там, где она действительно нужна.
Пересчитывают маршрут подключения. Новая трасса должна проходить без ненужных соединений, резких перегибов и конфликтов с другими инженерными сетями.
Проверяют характеристики радиатора. Мощность нового прибора должна соответствовать помещению и возможностям существующей системы.
Согласуют способ подключения. Подача и обратка должны подключаться в соответствии со схемой производителя и проектом.
Проводят испытание. До закрытия труб стяжкой проверяют соединения и весь измененный участок под рабочими испытательными условиями.

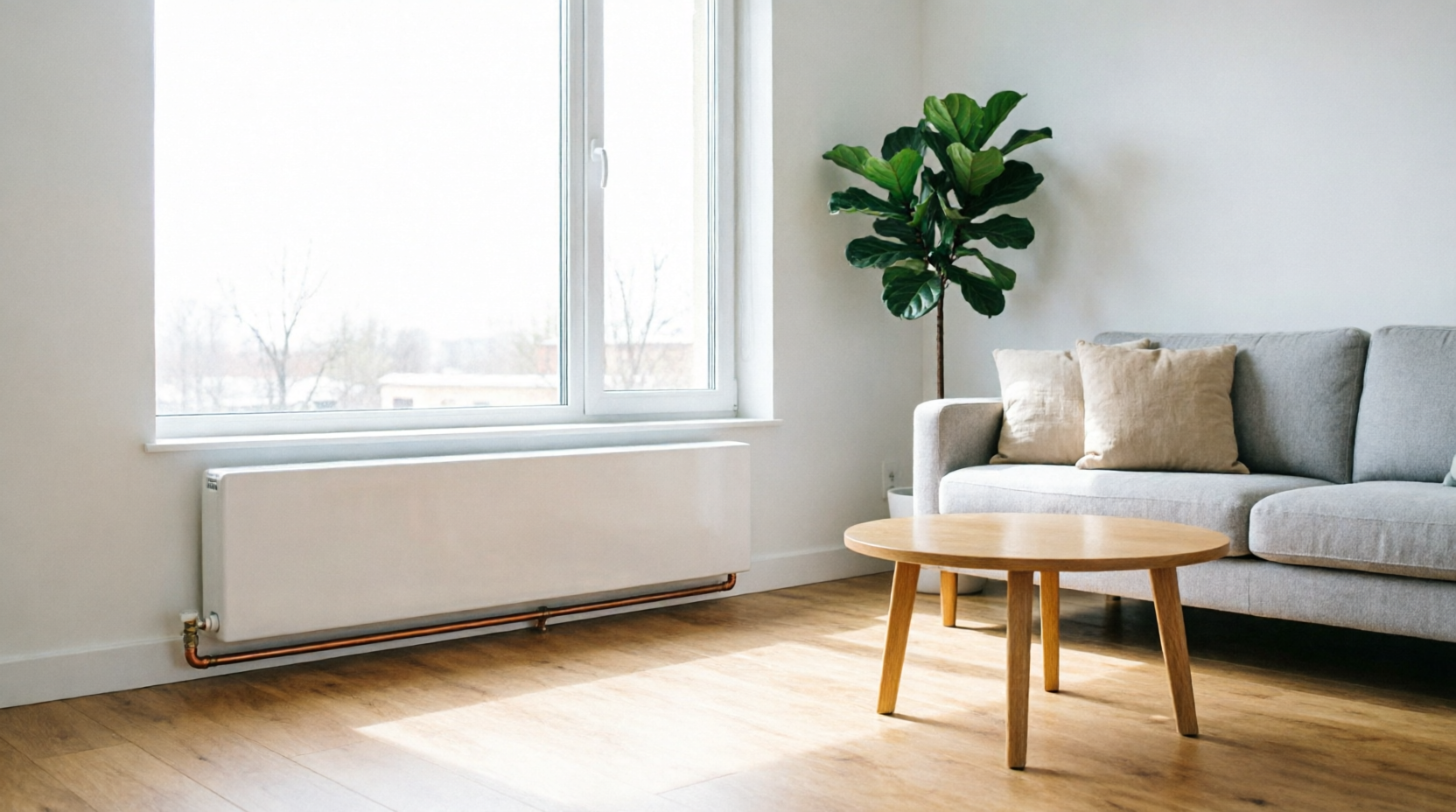

Нижнее подключение радиаторов

Для скрытой разводки часто используют приборы с нижним подключением. Подводящие линии подходят непосредственно из пола или стены, поэтому длинных видимых участков трубы нет. При замене необходимо сохранить правильное подключение подачи и обратки: внешне похожие патрубки могут выполнять разные функции.

Перенос и установка внутрипольных конвекторов

Внутрипольный конвектор используют там, где обычный радиатор мешает панорамному остеклению или выбранному интерьеру. Корпус прибора размещается в конструкции пола, а сверху остается декоративная решетка. Для новостройки с горизонтальными трубами такое решение технически логично, но требует гораздо большего внимания к конструкции основания.

Почему недостаточно просто заменить радиатор конвектором

У оборудования отличаются размеры, способ теплоотдачи, гидравлические характеристики и требования к монтажной нише. Для водяного конвектора необходимо предусмотреть подачу и обратку, возможность обслуживания соединений и доступ к регулирующей арматуре.

Если используется модель с вентилятором, дополнительно требуется электрическое подключение. Поэтому отопление, электрика и конструкция пола должны проектироваться совместно, а не последовательно уже после готовой стяжки.

Что проверить по конструкции пола

Главный вопрос — хватает ли высоты пола для корпуса выбранного оборудования. Нельзя без проверки углублять монтажную нишу в плиту перекрытия или другие несущие конструкции. Сначала определяют фактический пирог пола, допустимое расположение корпуса и маршрут труб, а уже после выбирают конкретную модель.

Когда переделку отопления в новостройке нужно согласовывать

Граница между обычной заменой оборудования и изменением инженерной системы зависит от устройства конкретного дома. Поэтому перед переносом приборов, изменением проектных трасс или коллекторного узла следует получить исходную схему у застройщика, управляющей организации или технической службы дома.

Особенно важно согласование, если работа затрагивает общедомовое оборудование, меняет расчетную мощность, количество отопительных приборов, конфигурацию подключения либо параметры, предусмотренные проектной документацией.

Какие данные желательно получить до ремонта

схему существующей поквартирной разводки;
место подключения подачи и обратки;
расположение коллектора и штатных контуров;
тип и характеристики установленных радиаторов;
требования управляющей организации к изменениям;
условия проведения испытаний после монтажа.

Это особенно важно до демонтажа стяжки: визуально определить точный маршрут скрытых труб после сдачи квартиры удается не всегда.

Как проходит монтаж новой горизонтальной разводки

Переделку удобнее выполнять как единый инженерный этап ремонта. Сначала фиксируют существующую схему, затем размещают оборудование и только после этого прокладывают новые линии.

Последовательность работ

Определить фактическое устройство системы и отметить существующие трассы.
Разместить радиаторы, конвекторы и коллекторный шкаф на плане квартиры.
Рассчитать маршруты подачи и обратки с учетом стен, дверей и других коммуникаций.
Подобрать трубы, фитинги, арматуру и узлы подключения.
Собрать контуры без скрытых обслуживаемых соединений там, где это возможно.
Подключить отопительные приборы и распределительный узел.
Проверить герметичность и работу системы до закрытия трасс.
Зафиксировать расположение труб на схеме и фотографиях перед устройством пола.

Зачем фотографировать трубы перед стяжкой

После завершения ремонта по поверхности пола невозможно определить, где именно проходит конкретная линия. Фото с привязкой к стенам и размерам упрощают последующий монтаж мебели, перегородок и оборудования и снижают риск случайно повредить трубопровод при сверлении.

Почему испытание проводят до чистового пола

После закрытия коммуникаций даже небольшая ошибка превращается в демонтаж покрытия и вскрытие стяжки. Поэтому состояние соединений, за*****й арматуры, коллектора и каждого измененного контура проверяют до того, как доступ к ним будет ограничен.

Плюсы и минусы горизонтальной лучевой системы

Преимущества

нет вертикальных труб около каждого радиатора;
коммуникации можно скрыть в конструкции пола;
отдельные контуры проще отключать и обслуживать;
температуру в разных помещениях легче регулировать независимо;
лучевая схема позволяет разделить приборы по самостоятельным веткам;
система меньше ограничивает интерьер и расстановку мебели.

Ограничения

расход труб при коллекторной схеме выше;
необходимо место под распределительный шкаф;
ошибки скрытого монтажа трудно исправлять после устройства пола;
изменение длины и количества контуров требует проверки гидравлики;
перенос оборудования нельзя рассматривать отдельно от мощности и схемы всего отопления квартиры.

Кому подходит такая схема

квартирам в новых домах, где застройщик уже предусмотрел горизонтальное подключение;
проектам с несколькими помещениями и необходимостью независимой регулировки;
интерьерам, где важно убрать видимые трубы и вертикальные стояки.

Когда полная переделка может быть лишней

если штатная система исправна и расположение приборов устраивает владельца;
если изменение трасс не дает практического выигрыша для планировки;
если необходимый результат можно получить регулировкой или заменой отдельных радиаторов без вмешательства в скрытые трубопроводы.

Что проверить до заливки стяжки

Самая важная проверка проводится не после завершения ремонта, а в момент, когда все инженерные линии еще видны. Для каждой комнаты желательно сопоставить положение приборов, коллекторных контуров и других коммуникаций.

Что проверить	Почему это важно
Подачу и обратку	Исключает неправильное подключение отопительного прибора
Каждый контур от коллектора	Позволяет понять, какой выход обслуживает конкретную комнату
Маршрут труб	Снижает риск повреждения после устройства чистового пола
Скрытые соединения	Недоступные фитинги усложняют будущий ремонт
Пересечения коммуникаций	Влияют на толщину инженерного слоя пола
Запорную арматуру	Каждый обслуживаемый узел должен оставаться доступным
Герметичность	Проблему проще устранить до закрытия труб

После проверки полезно сохранить исполнительную схему квартиры: коллектор, отопительные приборы, направление труб и ключевые расстояния от стен. Через несколько лет такой документ оказывается гораздо полезнее фотографии готового ремонта.

Частые вопросы о горизонтальном и лучевом отоплении

Горизонтальная разводка и лучевая система — одно и то же?: Нет. Горизонтальной называют расположение сети преимущественно в пределах этажа, а лучевая схема означает отдельное подключение приборов или контуров к распределительному коллектору.
Можно ли отключить один радиатор, не отключая всю квартиру?: При правильно собранной коллекторной системе отдельную ветку можно перекрыть на распределительном узле, поэтому остальные контуры продолжают работать.
Можно ли переносить трубы отопления в стяжке?: Маршрут можно изменить после проверки проекта, длины контура, диаметра труб и требований дома. Новая трасса не должна нарушать работу системы или создавать недоступные проблемные соединения.
Нужно ли менять отопление от застройщика?: Если трубы, радиаторы и расположение приборов соответствуют проекту ремонта и работают исправно, полная замена не обязательна. Переделка оправдана при изменении планировки, оборудования или схемы управления.
Можно ли заменить обычный радиатор внутрипольным конвектором?: Можно только после проверки тепловой мощности, гидравлического подключения и доступной глубины пола. Для моделей с вентилятором также предусматривают электрическое питание.
Можно ли поставить другой коллектор?: Замена возможна, если новый узел соответствует количеству контуров, рабочим параметрам и схеме подключения квартиры. После монтажа систему необходимо заново проверить и отрегулировать.
Какие трубы обычно скрывают в полу?: Для таких систем применяют трубы, рассчитанные на отопление и скрытый монтаж, в том числе изделия из сшитого полиэтилена и другие материалы, предусмотренные проектом и условиями эксплуатации.
Что важнее всего сделать перед заливкой пола?: Проверить герметичность всех измененных контуров, зафиксировать расположение труб и убедиться, что коллектор, клапаны и остальные обслуживаемые элементы остаются доступными.
