Инженерные решения в производстве шумозащитных конструкций и специфика их установки

Урбанизация и постоянный рост транспортных потоков создают серьезную нагрузку на экологическую обстановку в жилых районах, расположенных вблизи магистралей и железнодорожных путей. Постоянный гул двигателей и вибрация не просто раздражают, но и представляют реальную угрозу для здоровья людей, нарушая сон и повышая уровень стресса. Решением этой проблемы становятся сложные инженерные сооружения, которые эффективно гасят звуковые волны. В современном строительстве для этих целей чаще всего применяются шумозащитные экраны proconstruct.ru, представляющие собой вертикальные барьеры, устанавливаемые между источником шума и защищаемым объектом.

Эффективность таких конструкций зависит не только от их высоты, но и от материалов, из которых они изготовлены, а также от грамотного акустического расчета. Ошибки на этапе проектирования могут привести к тому, что дорогостоящее сооружение окажется бесполезным, так как звук обладает свойством огибать препятствия и проникать через малейшие щели. Поэтому подход к созданию акустических барьеров требует комплексного анализа, включающего замеры уровня шума, изучение рельефа местности и выбор оптимальной конфигурации экрана.

Физика распространения звука и принципы работы барьеров

Чтобы понять, как работают защитные сооружения, необходимо обратиться к основам акустики. Звук распространяется в виде волн, и при встрече с препятствием часть энергии отражается, часть поглощается материалом, а часть огибает преграду. Этот процесс огибания называется дифракцией. Именно с дифракцией борются инженеры, проектируя высоту и форму верхней части экрана. Часто верхнему краю придают специальную форму, например, в виде буквы «Т» или «Y», чтобы увеличить путь, который должна пройти звуковая волна, тем самым снижая ее энергию.

Важным параметром является индекс изоляции воздушного шума, который измеряется в децибелах. Качественная конструкция должна обеспечивать снижение уровня шума минимум на 10-15 дБ, что субъективно воспринимается человеком как уменьшение громкости в два раза. Однако просто поставить стену недостаточно. Если использовать полностью отражающие материалы, звук может рикошетить от экрана обратно на дорогу или перекидываться через него, создавая эффект эха в жилых кварталах. Поэтому современные решения комбинируют отражающие и поглощающие элементы.

«Главная ошибка при самостоятельной установке заборов вдоль дорог — игнорирование герметичности стыков. Звук ведет себя как вода: если есть малейшая щель между панелями или в месте крепления к столбу, эффективность всей конструкции падает катастрофически. Мы всегда уделяем особое внимание уплотнителям и замковым соединениям», — отмечает главный инженер проектного бюро Алексей Ветров.

В зависимости от задачи, барьеры делятся на два основных типа по принципу действия:

• Звукоотражающие (рефлективные), которые возвращают звуковую энергию обратно к источнику.
• Звукопоглощающие (абсорбционные), которые рассеивают энергию звука внутри своей структуры, превращая ее в тепло.

Классификация материалов и типы конструкций

Выбор материала диктуется бюджетом проекта, эстетическими требованиями и необходимым уровнем защиты. В промышленном производстве наиболее востребованы металлические сэндвич-панели, бетонные плиты и акриловые листы. Каждый из этих материалов имеет свою нишу применения и технические особенности, которые необходимо учитывать при проектировании.

Металлические шумозащитные панели являются самым распространенным решением для ограждения промышленных зон и скоростных трасс. Конструктивно они представляют собой сэндвич, где внешние слои выполнены из оцинкованной стали с полимерным покрытием, а внутренний слой заполнен минераловатным утеплителем высокой плотности. Лицевая сторона панели перфорирована множеством мелких отверстий. Звуковая волна проникает через перфорацию внутрь, где застревает в волокнах минеральной ваты и гасится. Такая конструкция легка, долговечна и обладает высокими показателями звукопоглощения.

Бетонные экраны используются там, где требуется максимальная масса и прочность. Это монолитные или сборные железобетонные конструкции, которые работают преимущественно на отражение звука. Их главное преимущество — вандалоустойчивость и возможность нанесения декоративных покрытий, например, фотопечати или рельефных узоров, что позволяет вписывать их в городской ландшафт. Однако большой вес бетонных плит требует устройства мощного ленточного фундамента, что удорожает проект.

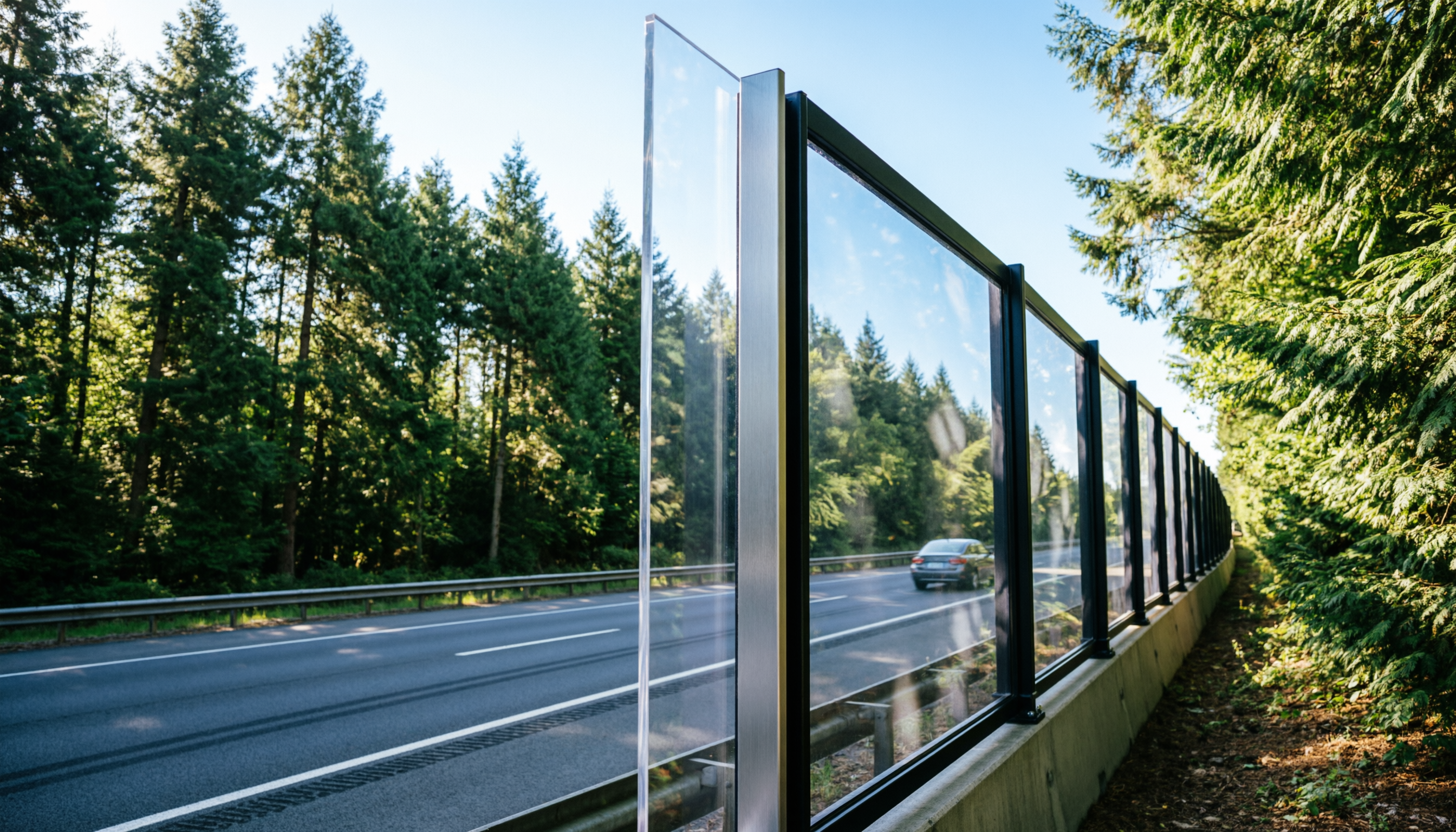

Прозрачные экраны из поликарбоната или акрила незаменимы на участках, где важно сохранить визуальный контакт с окружающей средой или обзор для водителей. Они часто устанавливаются на эстакадах и мостах. Акриловое стекло обладает высокой прозрачностью и устойчивостью к ультрафиолету, не желтея со временем. Такие шумозащитные экраны часто комбинируют с металлическими секциями: нижняя часть делается глухой и поглощающей, так как основной источник шума (колеса и двигатель) находится внизу, а верхняя часть делается прозрачной для снижения визуального давления на водителей.

Этапы проектирования и расчет эффективности

Проектирование акустического барьера начинается не с чертежей, а с натурных измерений. Специалисты выезжают на объект и проводят замеры уровня шума в различных точках в разное время суток. На основе этих данных строится акустическая карта местности. Инженеры используют специализированное программное обеспечение для моделирования распространения звуковых волн с учетом рельефа, застройки и интенсивности движения транспорта.

В России основным нормативным документом, регулирующим эту сферу, является СНиП 23-03-2003 «Защита от шума». Согласно ему, в жилых зонах в дневное время уровень шума не должен превышать 55 дБ, а в ночное — 45 дБ. Если замеры показывают превышение этих норм, рассчитывается необходимая высота экрана. Формула расчета учитывает расстояние от дороги до экрана, расстояние от экрана до защищаемого здания и высоту источника шума.

В таблице приведены усредненные показатели, которые могут варьироваться в зависимости от толщины материала и плотности наполнителя. Важно понимать, что увеличение высоты экрана дает прирост эффективности только до определенного предела. После достижения высоты, перекрывающей прямую видимость источника шума для защищаемого окна, дальнейшее наращивание высоты дает diminishing returns (убывающую отдачу). В таких случаях экономически целесообразнее улучшить звукоизоляцию самих окон в жилых домах, чем строить десятиметровые стены.

На этапе проектирования также решается вопрос ветровой нагрузки. Сплошной экран работает как парус, и при сильном урагане он может быть опрокинут, если расчеты выполнены неверно. Поэтому для сплошных конструкций часто предусматривают отверстия для продуваемости или усиливают фундамент. В регионах с высокой сейсмической активностью или сложными грунтами требуется отдельный расчет фундаментной части на устойчивость.

Технологический процесс производства

Производство современных акустических барьеров — это высокотехнологичный процесс, требующий строгого контроля качества на каждом этапе. Начинается все с заготовки металла. Листы оцинкованной стали нарезаются по размерам и проходят через профилировочные станки, где им придается необходимая форма и ребра жесткости. Особое внимание уделяется антикоррозийной защите. Металл должен выдерживать агрессивное воздействие дорожных реагентов, выхлопных газов и перепадов температур.

Стандартным требованием является нанесение цинкового покрытия толщиной не менее 140 г/кв.м. и последующая покраска порошковыми полимерными составами. Это обеспечивает защиту от ржавчины на десятилетия. Для внутренних слоев сэндвич-панелей используется гидрофобизированная минеральная вата. Термин «гидрофобизированная» означает, что материал обработан специальными составами, отталкивающими влагу. Это критически важно, так как намокшая вата теряет свои звукопоглощающие свойства и может стать средой для развития бактерий.

Сборка панелей происходит на конвейерных линиях. Перфорированный лист соединяется с гладким листом, между ними укладывается слой ваты. Края панелей формируются таким образом, чтобы при монтаже они плотно входили в пазы опорных столбов. Часто используется система «шип-паз» с резиновыми уплотнителями. Эти уплотнители предотвращают дребезжание панелей при вибрации от проходящего транспорта и исключают образование щелей.

Качество перфорации также играет роль. Диаметр и шаг отверстий рассчитываются акустиками под определенный частотный диапазон. Слишком крупные отверстия снизят эффективность поглощения высоких частот, а слишком мелкие могут забиться пылью со временем. На финальном этапе готовые изделия проходят проверку геометрии и целостности покрытия. Любые царапины на полимерном слое должны быть закрашены специальным ремонтным составом, чтобы предотвратить очаги коррозии.

Специфика монтажа и логистика

Установка шумозащитных сооружений — это строительно-монтажные работы повышенной сложности, часто проводимые в непосредственной близости от действующих транспортных артерий. Это накладывает серьезные ограничения на логистику и график работ. Монтаж обычно производится в ночное время или с частичным перекрытием полос движения, что требует согласования с ГИБДД и дорожными службами.

Первым этапом всегда является устройство фундамента. Для металлических экранов чаще всего используются свайные фундаменты. В грунт забиваются или ввинчиваются металлические сваи, на которые затем монтируются опорные столбы. Такой способ позволяет минимизировать земляные работы и быстро начать монтаж надземной части. Для тяжелых бетонных конструкций требуется заливка ленточного железобетонного фундамента, что занимает больше времени и требует набора прочности бетона перед установкой плит.

Процесс монтажа самих панелей механизирован. Секции имеют значительные габариты и вес, поэтому вручную их установить невозможно. Используется автомобильная техника с манипуляторами. Панель поднимается краном, ориентируется вертикально и плавно опускается в направляющие пазы опорных столбов. Рабочие на земле страхуют конструкцию и фиксируют ее. Важно соблюдать вертикальность установки, так как перекос может привести к тому, что панель заклинит в пазах или образуются зазоры.

Особое внимание при монтаже уделяется стыковке секций по высоте и длине. Если экран состоит из нескольких ярусов, стыки между верхними и нижними панелями должны быть герметичны. Часто для этого используются специальные нащельники из оцинкованной стали. В местах поворота трассы экраны могут монтироваться под углом. Для этого существуют специальные угловые опоры или гибкие соединения, позволяющие изменить направление линии барьера без потери герметичности.

После установки проводится финальная проверка. Инженеры технического надзора осматривают конструкцию на предмет повреждений, полученных при монтаже, проверяют надежность крепления всех элементов. В некоторых случаях проводятся контрольные замеры шума уже после установки экрана, чтобы подтвердить соответствие проекта фактическим показателям. Если эффективность ниже расчетной, могут потребоваться дополнительные меры, например, установка козырьков на верхней кромке экрана или герметизация дополнительных стыков.

Эксплуатация и долговечность конструкций

Срок службы шумозащитных экранов напрямую зависит от качества материалов и условий эксплуатации. В городской среде агрессивных факторов больше, чем в поле. Противогололедные реагенты, содержащие соли, ускоряют коррозию металла. Поэтому для придорожных сооружений рекомендуется применять классы антикоррозийной защиты не ниже C4 по стандарту ISO 12944. Это подразумевает многослойное покрытие, способное защищать металл до 15 лет и более без капитального ремонта.

Регулярное обслуживание конструкций включает в себя визуальный осмотр и очистку. Прозрачные панели из акрила или поликарбоната требуют периодической мойки, так как слой пыли и грязи не только ухудшает обзор, но и может снижать светопропускание. Металлические панели менее требовательны, но их также желательно очищать от налипшей грязи, особенно в нижней части, где скапливаются брызги с дороги.

При обнаружении повреждений полимерного покрытия необходимо сразу же обработать эти места антикоррозийным грунтом и краской. Игнорирование мелких царапин может привести к тому, что через несколько лет ржавчина разъест металл насквозь, и панель потребует замены. Также следует следить за состоянием уплотнителей. Резина со временем теряет эластичность и может растрескаться. Замена уплотнительных лент — это простая процедура, которая позволяет восстановить герметичность стыков и вернуть экрану проектную эффективность.

В зимний период важно контролировать сход снега и льда с верхней кромки экрана. Тяжелые сосульки, падающие с высоты нескольких метров, могут повредить как саму конструкцию, так и автомобили или пешеходов, проходящих рядом. В проектах для северных регионов часто предусматривают системы обогрева верхней части или специальные профили, препятствующие образованию крупных наледей.

Перспективы развития акустических технологий

Индустрия шумозащиты не стоит на месте. Помимо традиционных барьеров, развиваются технологии «зеленых» экранов. Это конструкции, которые предусматривают высадку вьющихся растений или имеют встроенные модули для вертикального озеленения. Растительный слой не только улучшает эстетику, но и способствует дополнительному поглощению звука, а также очистке воздуха от пыли. Однако такие решения требуют сложной системы полива и ухода, что увеличивает стоимость эксплуатации.

Еще одним направлением является использование вторичных материалов. Например, панели из переработанной резины или композитов на основе древесной стружки. Такие материалы обладают хорошими звукопоглощающими свойствами и помогают решать проблему утилизации отходов. Также ведутся разработки активных систем шумоподавления, аналогичных тем, что используются в наушниках. Микрофоны улавливают шум, а динамики, встроенные в экран, генерируют противофазу, гася звуковую волну. Пока эта технология дорога и сложна в реализации для открытых пространств, но в будущем может стать стандартом для тоннелей и эстакад.

В заключение стоит отметить, что установка акустических барьеров — это инвестиция в качество жизни. Правильно спроектированный и установленный экран способен превратить непригодное для комфортного проживания пространство в тихий и уютный район. Главное — доверять эту работу профессионалам, которые используют проверенные материалы и соблюдают все технологические нормы. Только комплексный подход, от точного замера шума до качественного монтажа, гарантирует долгосрочный результат и защиту от городского гула.
