Патч-корды: типы, длины, стандарты

Патч-корды представляют собой неотъемлемый элемент современной структурированной кабельной системы. Эти соединительные шнуры обеспечивают коммутацию активного сетевого оборудования с розетками и панелями. При построении локальных вычислительных сетей важно понимать, что качественные патч-корды и сборки напрямую влияют на стабильность передачи данных. Длина кабеля, категория и тип экранирования определяют пропускную способность канала связи.

Основные типы патч-кордов

Соединительные кабели классифицируются по нескольким ключевым параметрам. Наиболее распространенным критерием разделения выступает категория кабеля, определяющая максимальную частоту передаваемого сигнала. Современные сети используют различные категории от пятой до восьмой включительно.

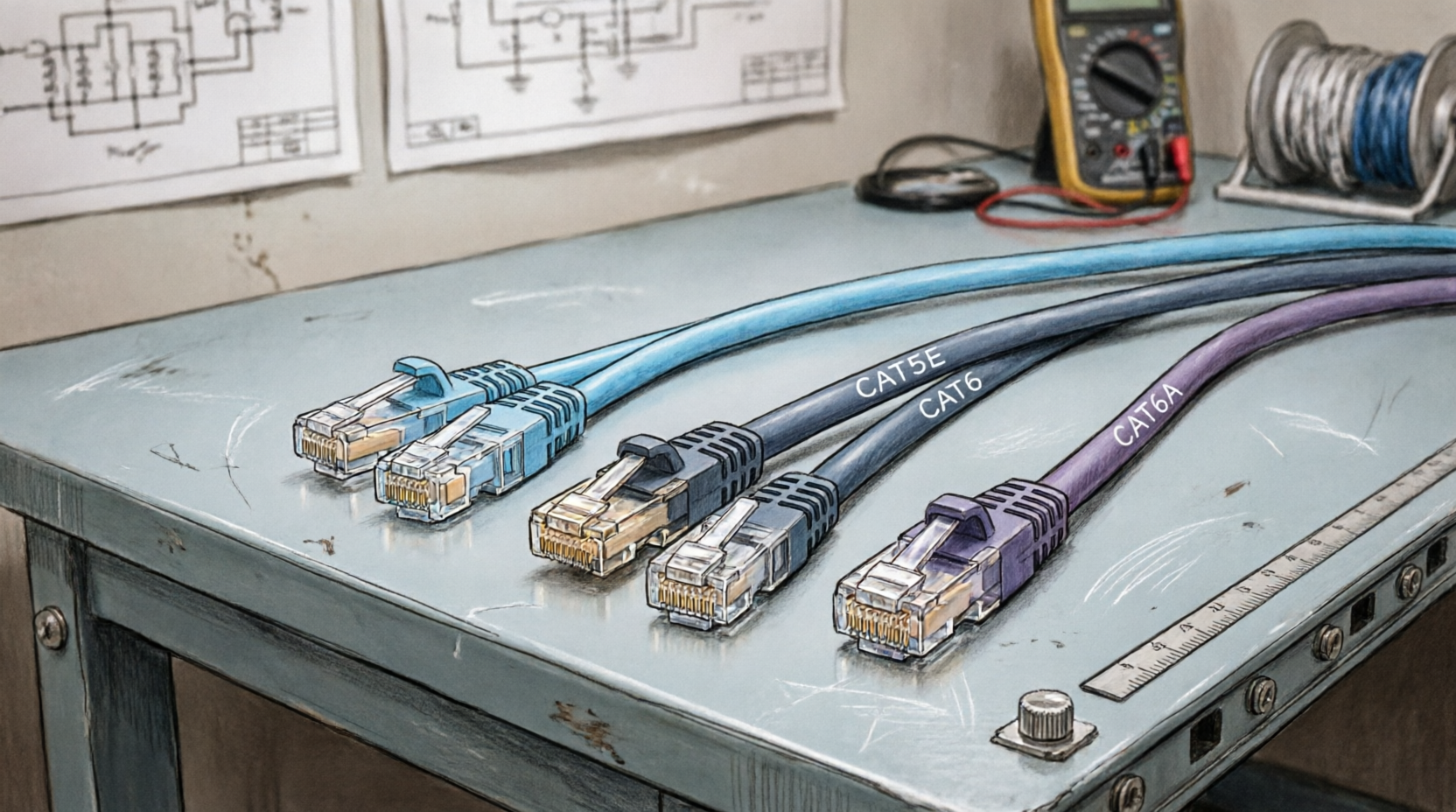

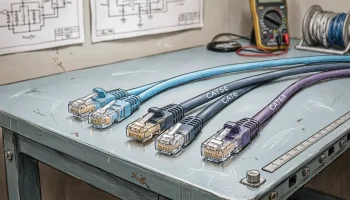

Категории медных патч-кордов

Кабели пятой категории с улучшенными характеристиками представляют собой базовый стандарт для большинства офисных сетей. Они поддерживают скорость передачи данных до одного гигабита в секунду на частоте до ста мегагерц. Такие шнуры остаются востребованными благодаря оптимальному соотношению стоимости и производительности.

Шестая категория обеспечивает работу на частотах до двухсот пятидесяти мегагерц. Увеличенное количество витков и наличие разделительной нити внутри кабеля существенно снижают перекрестные помехи. Данный тип поддерживает скорость до десяти гигабит в секунду на расстояниях до пятидесяти пяти метров.

Усовершенствованная шестая категория работает на частотах до пятисот мегагерц. Усиленное экранирование и увеличенный диаметр проводника позволяют передавать данные со скоростью десять гигабит на полные сто метров. Такие кабели применяются в дата-центрах и высоконагруженных сетях.

При проектировании кабельной инфраструктуры необходимо закладывать запас по категории кабеля. Сеть, рассчитанная на десять лет эксплуатации, должна использовать кабели минимум на одну категорию выше текущих требований.

Оптоволоконные патч-корды

Волоконно-оптические соединители отличаются принципиально иной конструкцией. Вместо медных проводников используется стеклянное или пластиковое волокно, передающее световые импульсы. Такие кабели обеспечивают значительно большую пропускную способность и невосприимчивы к электромагнитным помехам.

Одномодовые волокна имеют диаметр сердцевины около девяти микрон. Лазерный источник света позволяет передавать сигнал на расстояния до сорока километров без потерь. Данный тип применяется для магистральных соединений между зданиями и этажами.

Многомодовые волокна с диаметром сердцевины пятьдесят или шестьдесят два с половиной микрона используют светодиодные источники. Максимальная дальность передачи составляет от пятисот метров до двух километров в зависимости от стандарта. Такие кабели подходят для горизонтальной разводки внутри зданий.

Стандартные длины патч-кордов

Производители выпускают соединительные шнуры определенной стандартной длины. Это обусловлено технологическими особенностями производства и требованиями к складским запасам. Выбор правильной длины влияет на организацию кабельного менеджмента и качество сигнала.

Короткие патч-корды

Шнуры длиной от пятнадцати сантиметров до одного метра применяются для коммутации оборудования в пределах одной стойки. Минимальная длина снижает потери сигнала и упрощает укладку кабелей. Такие патч-корды часто используются для соединения коммутаторов с патч-панелями.

Длина в тридцать сантиметров считается оптимальной для вертикальной коммутации. Пятьдесят сантиметров позволяют организовать аккуратную укладку с небольшим запасом. Семьдесят пять сантиметров дают дополнительную гибкость при размещении оборудования.

Средние и длинные патч-корды

Кабели длиной от одного до трех метров представляют собой наиболее распространенный сегмент. Они подходят для подключения рабочих станций к настенным розеткам. Также такая длина применяется для горизонтальной коммутации между соседними стойками.

Пятиметровые шнуры используются при значительном удалении оборудования. Десятиметровая длина считается предельной для стандартных применений. Превышение этой длины требует тщательного расчета бюджета потерь сигнала.

• Длина патч-корда не должна превышать пяти метров в горизонтальной подсистеме
• Общая длина канала включая стационарную кабельную линию ограничена ста метрами
• Избыточная длина кабеля должна аккуратно укладываться в кабельные органайзеры

Излишняя длина патч-корда создает дополнительные потери и увеличивает вероятность механических повреждений. Рекомендуется выбирать длину с запасом не более двадцати процентов от необходимого расстояния.

Международные стандарты и спецификации

Производство и применение патч-кордов регламентируется рядом международных стандартов. Эти документы определяют электрические характеристики, механические параметры и требования к тестированию. Соблюдение стандартов гарантирует совместимость оборудования разных производителей.

Стандарты организации Института инженеров электротехники и электроники

Стандарты данной организации определяют требования к физическому уровню сетевых соединений. Спецификации описывают параметры передачи данных для различных категорий кабелей. Документы регулярно обновляются с учетом развития технологий.

Стандарт для гигабитных сетей определяет требования к кабелям пятой категории. Четырехпарная передача данных использует все жилы кабеля одновременно. Это повышает требования к качеству изготовления и симметрии характеристик пар.

Спецификация для десятигигабитных сетей устанавливает жесткие требования к перекрестным помехам. Кабели шестой категории могут применяться на ограниченных расстояниях. Усовершенствованная шестая категория обеспечивает полную поддержку на ста метрах.

Стандарты ассоциации телекоммуникационной индустрии

Данные стандарты описывают архитектуру структурированных кабельных систем. Документация определяет максимальные длины сегментов и допустимые потери. Также регламентируются требования к разъемам и методам обжима.

Стандарт коммерческих зданий описывает горизонтальную кабельную подсистему. Максимальная длина горизонтального кабеля составляет девяносто метров. Оставшиеся десять метров распределяются между патч-кордами на обоих концах.

Спецификация центров обработки данных определяет требования к высокой плотности коммутации. Короткие патч-корды должны обеспечивать минимальный радиус изгиба. Материалы оболочки должны соответствовать требованиям пожарной безопасности.

Международные стандарты организации по стандартизации

Международные нормы гармонизируют требования различных регионов. Они обеспечивают глобальную совместимость кабельных систем. Сертификация по международным стандартам упрощает экспорт оборудования.

Стандарты определяют методы измерения параметров кабеля. Затухание сигнала измеряется на различных частотах. Возвратные потери характеризуют качество согласования импеданса.

• Перекрестные помехи на ближнем конце измеряются между всеми парами
• Задержка распространения сигнала не должна превышать установленные пределы
• Разница задержек между парами влияет на качество передачи

Конструктивные особенности и материалы

Качество патч-корда определяется не только категорией кабеля, но и материалами изготовления. Проводники могут быть выполнены из чистой меди или алюминия с медным покрытием. Разъемы отличаются качеством контактов и конструкцией фиксатора.

Материалы проводников

Цельномедные проводники обеспечивают наилучшие электрические характеристики. Низкое сопротивление позволяет передавать питание по кабелю на большие расстояния. Такие кабели соответствуют всем международным стандартам.

Омедненный алюминий представляет собой более бюджетное решение. Увеличенное сопротивление ограничивает применение в системах с питанием. Качество передачи данных может ухудшаться на предельных длинах.

Типы экранирования

Неэкранированные кабели применяются в большинстве офисных помещений. Отсутствие экрана упрощает монтаж и снижает стоимость. При отсутствии мощных источников помех такие кабели обеспечивают надежную работу.

Экранированные варианты содержат общий экран из фольги или оплетки. Дополнительное экранирование каждой пары повышает защиту от помех. Такие кабели обязательны для промышленных условий и медицинских учреждений.

Выбор между экранированным и неэкранированным кабелем должен основываться на анализе электромагнитной обстановки. Избыточное экранирование увеличивает стоимость без улучшения характеристик.

Тестирование и сертификация

Готовые патч-корды проходят обязательное тестирование перед продажей. Проверка включает измерение электрических параметров и механических характеристик. Сертифицированные кабели поставляются с протоколами испытаний.

Электрические тесты

Проверка целостности всех восьми проводников является базовым тестом. Отсутствие обрывов и коротких замыканий гарантирует работоспособность. Неправильная разводка пар обнаруживается на этом этапе.

Измерение затухания показывает потери сигнала на различных частотах. Превышение допустимых значений указывает на дефекты кабеля. Результаты сравниваются с требованиями соответствующей категории.

Механические испытания

Прочность фиксации разъема проверяется многократным подключением. Фиксатор должен выдерживать не менее тысячи циклов. После испытаний контакты не должны иметь повреждений.

Гибкость кабеля тестируется изгибанием под определенным углом. Оболочка не должна трескаться или деформироваться. Минимальный радиус изгиба указывается в спецификации.

Правильный выбор патч-кордов требует понимания технических характеристик и условий эксплуатации. Соответствие международным стандартам обеспечивает совместимость и надежность. Регулярное тестирование кабельной системы позволяет своевременно выявлять проблемы.
