Удлинённые вилы на гидравлической тележке: конструкция, применение и обслуживание

Ручная гидравлическая тележка остаётся самой массовой единицей складской техники: она автономна, проста по устройству, не требует топлива, зарядки или специального обучения оператора. Базовая модель рассчитана на стандартный поддон 1200×800 миллиметров и имеет вилы длиной 1150 миллиметров. Однако заметная доля реальных грузов в эти рамки не укладывается: длинномер, нестандартная тара, спаренные поддоны, листовые материалы. В таких условиях применяются гидравлические тележки с удлиненными вилами Foxster, у которых длина вил достигает 1500, 2000, 2400 и 3000 миллиметров при той же принципиальной схеме подъёма и перемещения.

Дальше разобрано, чем удлинённая версия отличается от обычной, как рост длины вил сказывается на грузоподъёмности и устойчивости, какие узлы определяют ресурс тележки и какие параметры стоит проверить до того, как техника попадёт на склад.

Чем удлинённые вилы отличаются от стандартных

Увеличение длины вил редко бывает простой заменой одного элемента на другой. Удлинённые профили работают как консоль большей величины, поэтому нагрузка на сварные швы, на шарнир рукоятки и на передний край рамы возрастает непропорционально. Производители компенсируют это утолщением стали, дополнительными рёбрами жёсткости внутри профиля, косынками в зоне примыкания вил к каретке и изменением схемы размещения подвилочных роликов. У части моделей ролики делают спаренными, чтобы распределить давление на пол и снизить износ покрытия.

Второе следствие — изменение паспортной грузоподъёмности. Тележка с вилами 1150 миллиметров обычно рассчитана на две-две с половиной тонны, а аналогичная по гидроузлу модель с вилами 2400 миллиметров может иметь номинал 1500–2000 килограммов. Разница возникает из-за смещения центра тяжести вперёд и увеличения изгибающего момента. Это не дефект конструкции, а расчётное ограничение, которое указывается в паспорте и на табличке.

Конструкция рамы и вил

Вилы изготавливают из гнутого замкнутого профиля или из листовой стали толщиной от трёх до пяти миллиметров, сваренной в короб. Критичны три зоны: пятка вилы, место соединения с кареткой и передняя кромка. В пятке сосредоточена основная нагрузка при подъёме, поэтому там ставят усиливающие накладки. Переднюю кромку делают слегка закруглённой или скошенной, чтобы вилы легче входили под поддон и не цепляли край настила.

Ширина вил чаще всего составляет 540 или 685 миллиметров, у некоторых моделей колея регулируется винтовым механизмом. Для длинномера удобнее узкая колея и высокая жёсткость на кручение, для тяжёлых нестандартных поддонов — широкая. Общая длина тележки равна сумме длины вил и габарита рамы с рукояткой, поэтому при вилах 2000 миллиметров машина занимает в длину около трёх метров, и это нужно учитывать при планировании проездов.

Отдельная категория — съёмные удлинители вил. Они надеваются на штатные вилы и фиксируются стопорными пальцами. Решение дешёвое и универсальное, но оно добавляет зазоры, снижает жёсткость и обязывает пересчитывать допустимую нагрузку: обычно паспортное значение падает на треть и более. Использовать самодельные насадки из труб или швеллера нельзя — такие переделки ломают раму и снимают технику с гарантии.

Гидравлический узел

Сердце тележки — ручной гидронасос с цилиндром, клапаном опускания и системой защиты от перегрузки. У надёжных моделей шток цилиндра хромирован, уплотнения выполнены из полиуретана или маслобензостойкой резины, а манжеты являются сменными. Предохранительный клапан не позволяет поднять груз сверх расчётного значения и защищает раму от деформации.

Рукоятка имеет три положения: подъём, нейтраль и опускание. В нейтральном положении тележку удобно катить без риска случайного подъёма, а рычаг опускания дозирует скорость спуска. Модели с механизмом ускоренного подъёма делают несколько качаний до контакта с грузом, но такая функция работает только при нагрузке ниже паспортной — при полной загрузке быстрый подъём отключается автоматически.

Качество масла и чистота гидросистемы влияют на ресурс сильнее, чем марка стали. Попадание воздуха проявляется в том, что вилы поднимаются рывками или не держат высоту. В таких случаях систему прокачивают: несколько полных циклов подъёма и опускания без груза с открытым клапаном спуска.

Где удлинённые вилы дают реальный выигрыш

Основная причина перехода на удлинённую версию — несоответствие габаритов груза стандартному поддону. Чаще всего техника требуется там, где длина или ширина единицы хранения превышает 1200 миллиметров.

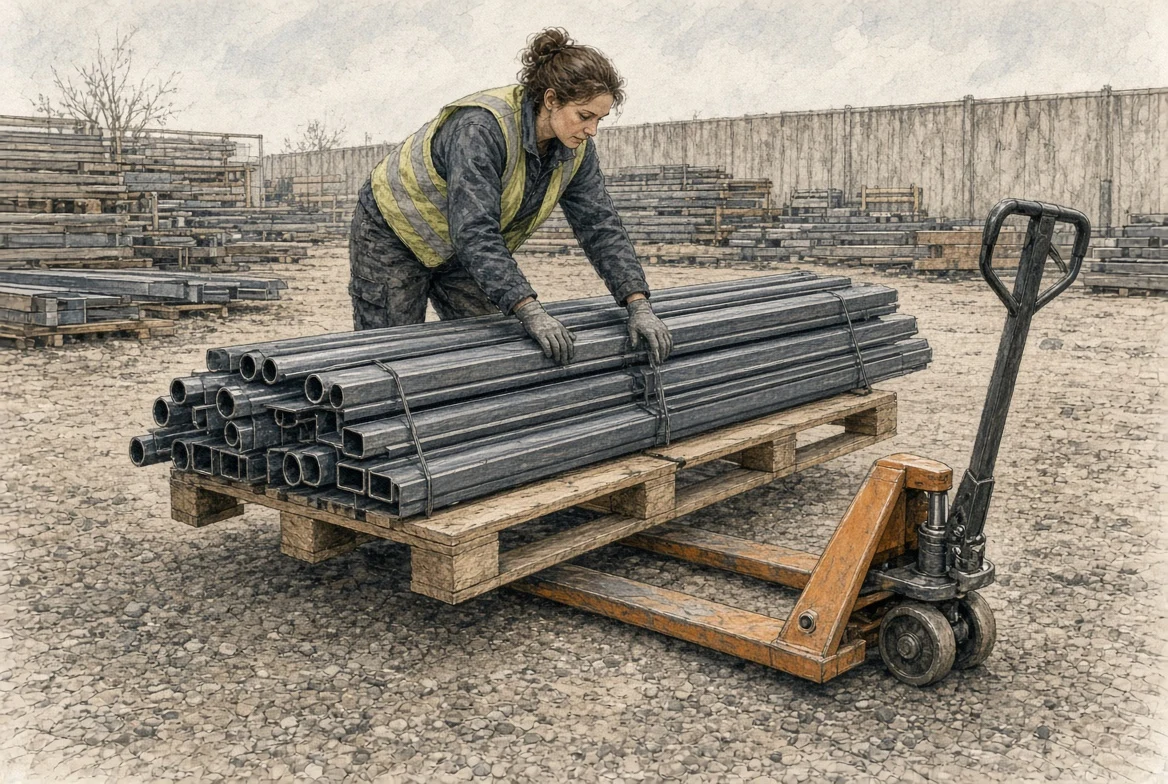

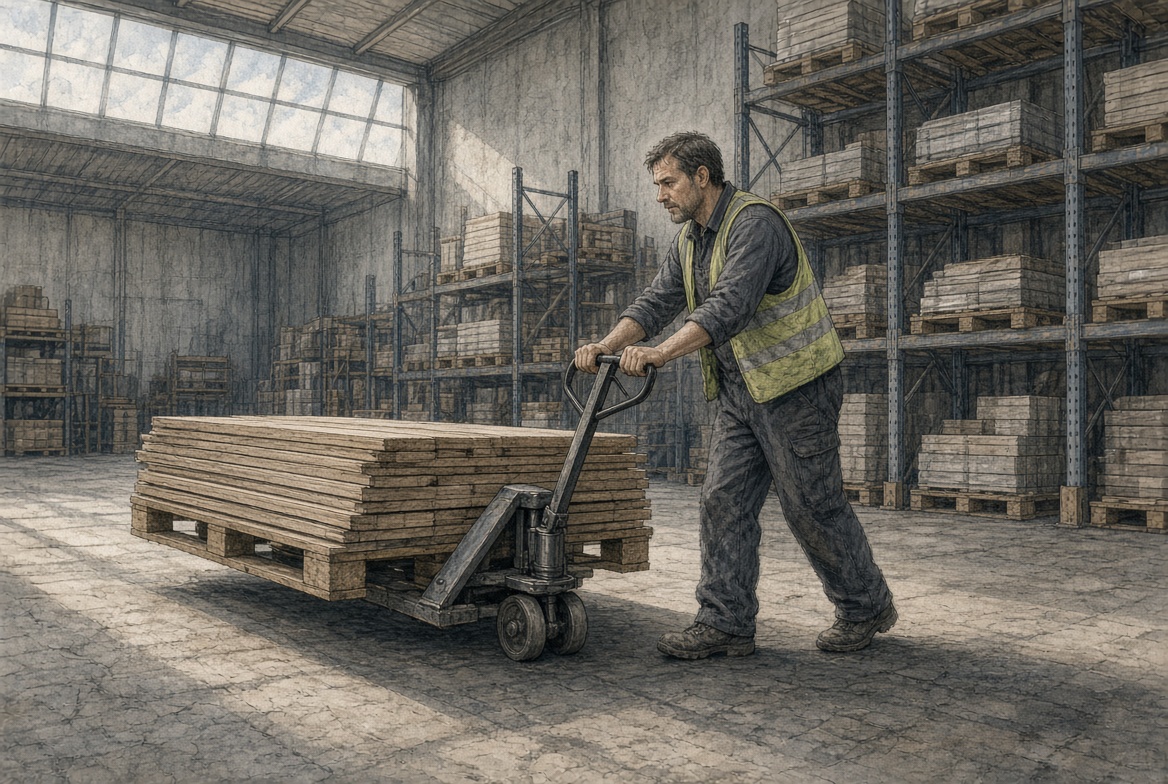

• длинномер: брус, доска, металлический профиль, трубы, гипсокартон, сайдинг, рулонные материалы;
• нестандартная тара: поддоны 1200×1200 и 2400×1200, ящики, катушки, бочки, установленные поперёк;
• перевозка двух поддонов за один рейс, когда груз лёгкий, но объёмный.

Удлинённые тележки активно используют производители мебели и оконных конструкций, базы стройматериалов, металлобазы, предприятия по переработке древесины, склады бытовой техники, типографии и бумажные производства. В розничной логистике они помогают возить нестандартные промоконструкции и крупногабаритную упаковку, которые не помещаются на обычную паллету.

Отдельный сценарий — работа в узком стеллажном складе, где проходы рассчитаны на ручную технику, а штабелёр или погрузчик физически не проходит. Там удлинённые вилы становятся единственным способом обработать длинный груз без привлечения второй машины.

Как длина вил влияет на устойчивость и безопасность

Устойчивость тележки описывается треугольником опоры: две точки — ведущие колёса, третья — условная точка между подвилочными роликами. Пока центр тяжести груза остаётся внутри этого треугольника, машина стабильна. С ростом длины вил центр тяжести смещается вперёд, и запас устойчивости сокращается. Отсюда базовое правило: груз размещают максимально близко к спинке вил, а не к их кончикам.

Для длинномера важно и распределение массы по длине. Если тяжёлая часть пачки приходится на концы вил, изгибающий момент возрастает, профили могут получить остаточную деформацию, которая проявляется при следующем подъёме. Доски, профиль и трубы кладут так, чтобы середина тяжести лежала между пятками вил, а выступающие концы были примерно равны с обеих сторон.

Боковая устойчивость снижается на поворотах, особенно если груз высокий и узкий. Радиус поворота у удлинённой тележки больше, чем у стандартной, поэтому манёвр в стеснённом проходе требует запаса по ширине. При перемещении груза, который выступает за габариты тележки, в зоне движения не должно быть людей; при плохом обзоре груз сопровождают второй работник, идущий впереди и подающий сигналы.

Опрокидывание удлинённой тележки почти всегда связано не с перегрузом по массе, а с перегрузом по вылету. Люди ориентируются на привычные две тонны и забывают, что при вилах 2400 миллиметров паспортный номинал ниже, а центр тяжести уходит вперёд. Достаточно одной неровности пола или стыка плиты — и груз начинает клевать. Мы ввели правило: для длинномера указывать на бирке не только массу, но и положение центра тяжести, и количество инцидентов заметно сократилось.

Нельзя поднимать груз на уклоне, разворачиваться с поднятыми вилами, катить тележку грузом вперёд под уклон и использовать вилы как рычаг. Запрещено перевозить людей, стоять под поднятым грузом и оставлять гружёную тележку с поднятыми вилами без присмотра.

Технические параметры, которые проверяют при подборе

Грузоподъёмность и эпюра нагрузки

Смотреть нужно не на максимальную цифру, а на значение при конкретном центре нагружения. В документации указывают номинал для центра тяжести 600 миллиметров, а для длинных вил приводят отдельную таблицу или график. Если типовой груз весит 1200 килограммов и его центр находится на расстоянии 1000 миллиметров от спинки вил, фактический запас окажется меньше расчётного.

Габариты и манёвренность

Суммарная длина машины определяет минимальную ширину проезда, необходимую для разворота. К общей длине вил добавляют около 800–900 миллиметров на раму и рукоятку. Проверяют также радиус поворота, дорожный просвет в нижнем положении и высоту рукоятки в рабочем положении — при неправильной высоте оператор работает с наклоном корпуса и быстро утомляется.

Колёса и ролики

Рулевые колёса бывают из полиуретана, полиамида и резины. Полиуретан универсален: он тихий, износостойкий и не оставляет следов на полимерных покрытиях. Полиамид выдерживает большие нагрузки и агрессивную химию, но шумит и чувствителен к ударам о стыки. Резина мягкая, хорошо гасит неровности, однако быстрее истирается на абразивном бетоне. Подвилочные ролики подбирают по тому же принципу; для длинных вил предпочтительны спаренные ролики большего диаметра.

Условия эксплуатации

Температура влияет на вязкость масла и эластичность уплотнений. На неотапливаемых складах и в холодильных камерах применяют морозостойкие масла и специальные манжеты, иначе подъём становится вялым, а гидроузел течёт. Во влажных помещениях, на пищевых и фармацевтических производствах выбирают модели с оцинкованной рамой или с нержавеющей кареткой, поскольку коррозия быстро съедает сварные швы в зоне пятки вил.

Обслуживание и продление ресурса

Ежедневный контроль

• осмотр вил и рамы на трещины, деформации и следы масляных подтёков;
• проверка хода рукоятки, работы клапана опускания и отсутствия самопроизвольного спуска;
• оценка состояния колёс и роликов: сколы, застрявшие плёнка и лента, осевой люфт.

Плановое обслуживание

Периодичность зависит от интенсивности работы: при односменном режиме полный осмотр с заменой масла обычно выполняют раз в год, при круглосуточной эксплуатации — чаще. Масло сливают через специальное отверстие, промывают цилиндр и заливают свежее индустриальное гидравлическое масло рекомендованной вязкости. Смешивать разные сорта нежелательно — присадки могут конфликтовать.

Смазку наносят на оси колёс, шарнир рукоятки, точки контакта каретки с рамой и на механизм регулировки колеи. Используют пластичную смазку для подшипниковых узлов, избегая попадания её на тормозные поверхности колёс и на пол. Отдельно проверяют затяжку крепёжных элементов: от вибрации гайки в зоне пятки вил ослабевают, и это первый признак будущей трещины.

Характерные неисправности и их причины: тележка не держит нагрузку — износ манжет или загрязнённый клапан; подъём происходит рывками — воздух в системе; тугой ход — недостаток смазки в колёсных осях или деформация рамы после удара; вилы перекошены — работа с перегрузом по вылету.

Ресурс ручной гидравлической тележки определяется не ценой покупки, а дисциплиной обслуживания. У моделей с длинными вилами первыми сдаются сварные швы в пятке и подвилочные ролики: нагрузка там сосредоточена, а операторы часто не замечают микротрещин до момента, когда профиль уже повело. Практика показывает, что десятиминутный осмотр перед сменой и своевременная подтяжка крепежа увеличивают срок службы узла в два раза.

Типичные ошибки при работе с удлинёнными тележками

• подъём груза с центром тяжести у самых концов вил вместо размещения у спинки;
• перевозка длинномера поперёк прохода без сигнальщика и с ограниченным обзором;
• использование съёмных удлинителей без пересчёта допустимой нагрузки.

К этой же группе относят перемещение по рампе с уклоном выше допустимого, работу на разбитом полу с выбоинами и стыками, а также попытки поднять груз, масса которого неизвестна. Если вес единицы хранения не определён, его оценивают по маркировке тары или взвешивают до начала работ.

Сравнение с другими видами складской техники

Ручная тележка с удлинёнными вилами выигрывает у штабелёра и ричтрака по цене владения, простоте ремонта и возможности работать там, где нет места для манёвра. Она не поднимает груз выше 200 миллиметров, поэтому непригодна для стеллажного хранения, но хорошо справляется с горизонтальным перемещением на коротких и средних дистанциях.

Электрическая тележка целесообразна при больших массах и постоянных маршрутах длиной более 50–70 метров: она снижает утомляемость оператора, но требует зарядной инфраструктуры и более дорогого обслуживания. Вилочный погрузчик закрывает задачи подъёма и штабелирования, однако для длинномера в узком проходе он чаще мешает, чем помогает, и требует отдельной зоны движения.

На практике склад часто держит парк из разных машин: стандартные тележки для европоддонов, несколько удлинённых для длинномера и нестандартной тары, штабелёр для ярусного хранения. Такое распределение снижает простои и нагрузку на дорогостоящую технику.

Как подобрать тележку под конкретную задачу

Подбор начинают с обмера грузов: максимальная длина, ширина, масса и положение центра тяжести. Затем измеряют параметры помещения — ширину проездов, радиусы разворота у ворот и стеллажей, качество и тип пола, наличие порогов и уклонов. После этого сверяют требуемую грузоподъёмность с эпюрой нагрузки для выбранной длины вил и берут запас не менее двадцати процентов.

Дополнительно учитывают интенсивность работы, температуру в помещении, требования к гигиене и наличие агрессивных веществ. Для редких операций с длинномером разумнее взять съёмные удлинители на стандартную тележку, для регулярной работы — специализированную модель с усиленной рамой и спаренными роликами.

Полезно проверить ремонтопригодность: наличие сменных манжет, доступность колёс и роликов, возможность разобрать гидроузел без специальных приспособлений. Техника, которую нельзя обслужить силами складского механика, простаивает неделями и обходится дороже экономии на покупке.

Удлинённые вилы — это способ расширить возможности простой и надёжной машины без перехода на более сложную технику. Они требуют внимательного отношения к распределению нагрузки, более тщательного контроля сварных узлов и регулярного обслуживания, но при соблюдении этих условий окупаются сокращением числа рейсов и снижением ручного труда на нестандартных грузах.
