Вибротрамбовки: как работает оборудование для уплотнения грунта и покрытий

Вибротрамбовки применяются там, где необходимо создать плотное и устойчивое основание для дорожек, фундаментов, трубопроводов, бордюров, тротуарной плитки и других конструкций. Такое оборудование передаёт на поверхность грунта или материала частые ударные импульсы, благодаря чему частицы уплотняются, а пустоты между ними уменьшаются. На строительных площадках и при благоустройстве территорий используют разные модели, в том числе вибротрамбовки NORSU, рассчитанные на работу с грунтом, песком, щебнем и асфальтобетонными смесями. Несмотря на компактные размеры, виброплита или вибронога способна заметно повысить несущую способность основания и снизить риск последующей просадки.

Что такое вибротрамбовка

Вибротамповка, или вибронога, представляет собой компактное уплотняющее оборудование с вертикально направленными колебаниями. В отличие от виброплиты, которая перемещается по поверхности и создаёт преимущественно поступательное движение, вибротрамбовка работает за счёт серии быстрых ударов, направленных вниз.

Благодаря такому принципу оборудование эффективно уплотняет грунт в ограниченных местах: у стен, в траншеях, вокруг столбов, возле фундаментов и в зонах, куда крупная дорожная техника проехать не может. Оператор удерживает машину за рукоятку и направляет её по обрабатываемому участку, а встроенный механизм обеспечивает необходимую частоту ударов.

Главная ценность вибротрамбовки в том, что она сочетает высокую интенсивность уплотнения с мобильностью. Это делает её незаменимой на участках, где работа крупной техники невозможна или нецелесообразна.

Устройство и принцип действия

Конструкция вибротамповки включает двигатель, передаточный механизм, вибрационный блок, рабочую подошву и рукоятку с элементами управления. В зависимости от типа привода в качестве источника энергии может использоваться бензиновый двигатель, электромотор или аккумуляторная батарея.

Основные элементы

• >Двигатель, который создаёт энергию для работы механизма. >Вибрационный узел, преобразующий вращение в вертикальные удары. >Рабочая подошва, непосредственно контактирующая с грунтом или покрытием.

Дополнительно в конструкции предусмотрены амортизаторы, защитный кожух, система воздушного охлаждения и рукоятка. Амортизаторы снижают передачу вибрации на руки оператора, а защитные элементы уменьшают риск попадания пыли, влаги и посторонних предметов внутрь механизма.

Как происходит уплотнение

При работе двигателя эксцентриковый механизм создаёт быстрые вертикальные колебания. Подошва с высокой частотой ударяет по поверхности, и энергия передаётся вглубь слоя. Частицы грунта сближаются, воздух и излишняя влага вытесняются, а материал становится плотнее.

Эффективность процесса зависит от типа грунта, толщины слоя, влажности и количества проходов. Слишком тонкий слой уплотняется неравномерно, а чрезмерно толстый не позволяет вибрации достичь нижней части. Поэтому работу обычно выполняют послойно, с контролем качества на каждом этапе.

Где применяется вибротрамбовка

Вибротамповки востребованы в дорожном строительстве, при обустройстве фундаментов, прокладке коммуникаций, благоустройстве дворов и ремонте покрытий. Их используют как профессиональные подрядчики, так и владельцы частных участков при подготовке основания под небольшие сооружения.

Строительство фундаментов

Перед заливкой фундамента важно подготовить плотную подушку из песка, щебня или гравийно-песчаной смеси. Недостаточно уплотнённое основание со временем даёт усадку, из-за чего могут появиться трещины в конструкции.

Вибротрамбовка помогает уплотнить подсыпку в траншее, по периметру будущего здания и в местах установки опор. Особенно полезна она на небольших участках, где использование катка невозможно из-за ограниченного пространства.

Дорожные и коммунальные работы

При ремонте дорог вибротамповкой уплотняют асфальтобетонную смесь после укладки заплат, восстанавливают основание возле люков, бордюров и дождеприёмников. В коммунальном хозяйстве оборудование применяют при прокладке и ремонте трубопроводов, кабельных каналов и дренажных систем.

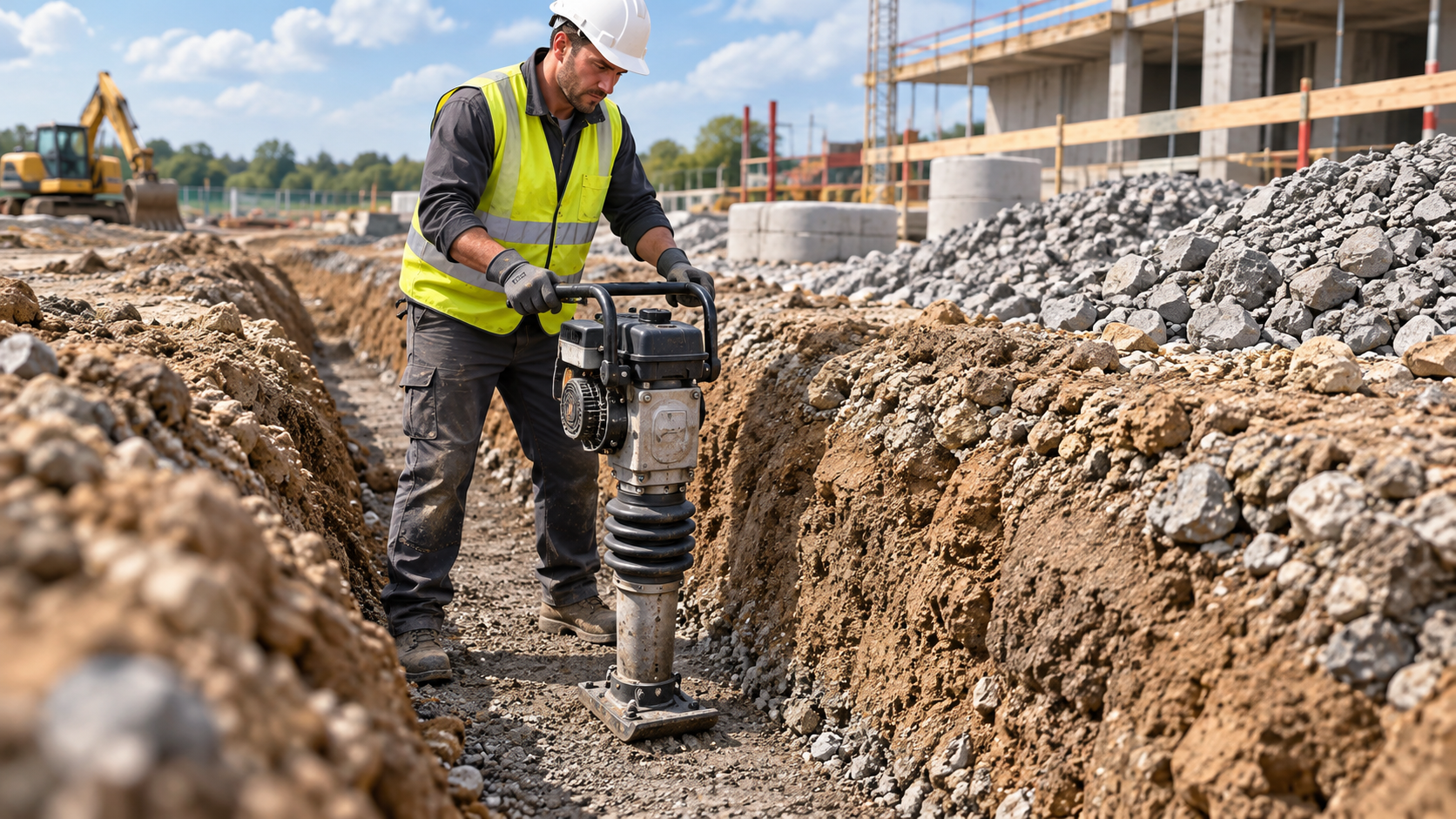

В траншеях вибронога позволяет обработать грунт вдоль стен и в углах, куда не достаёт виброплита. Это особенно важно для обратной засыпки: если грунт у стенки останется рыхлым, со временем возможно проседание поверхности.

Благоустройство территории

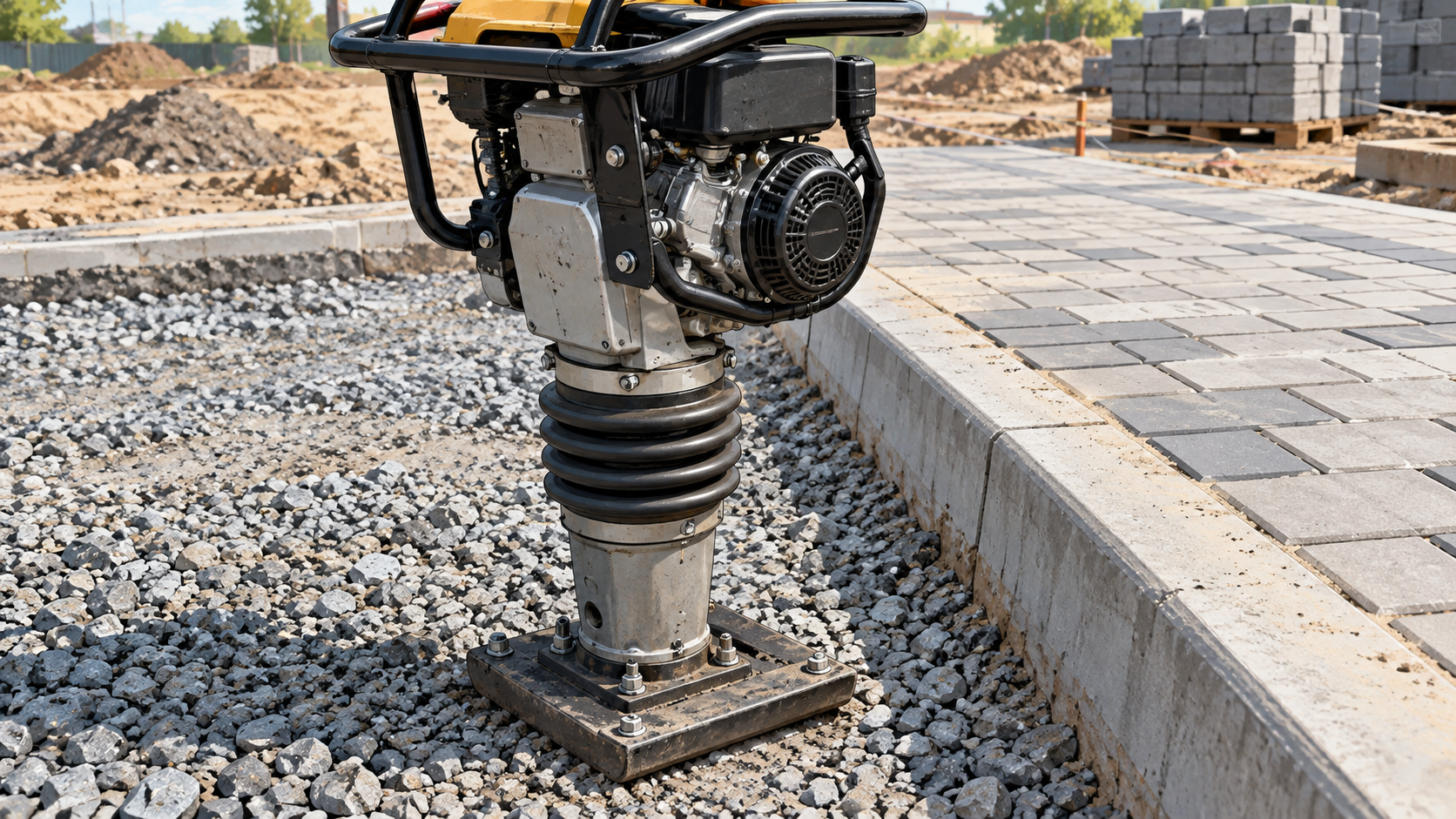

При укладке тротуарной плитки, установке бордюров, обустройстве парковочных мест и садовых дорожек вибротрамбовка используется для подготовки основания. Уплотнённая подушка снижает вероятность образования неровностей, луж и смещения элементов покрытия.

Для работы с плиткой применяют специальные полиуретановые накладки на подошву. Они уменьшают риск повреждения лицевой поверхности материала и позволяют уплотнять основание без прямого контакта металла с плиткой.

Виды вибротрамбовок

Вибротамповки различаются по типу привода, массе, мощности и особенностям конструкции. Правильный выбор зависит от характера работ, доступности источника энергии и требований к интенсивности эксплуатации.

Бензиновые модели

Бензиновые вибротрамбовки считаются универсальным вариантом для строительных площадок. Они не зависят от электросети, подходят для работы на удалённых участках и обычно обладают достаточной мощностью для уплотнения грунта и асфальта.

К особенностям таких машин относят необходимость топлива, выхлопные газы и более высокий уровень шума. Поэтому в закрытых помещениях, колодцах и глубоких траншеях их применяют с осторожностью, обеспечивая вентиляцию.

Электрические модели

Электрические вибротамповки работают тише и не выделяют выхлопных газов. Они удобны для работы вблизи жилых зданий, в подвалах, на ограниченных площадках и там, где важно соблюдать экологические требования.

Основное ограничение — необходимость доступа к электросети или генератору. Также следует учитывать длину кабеля, качество соединений и защиту от влаги, поскольку строительная площадка часто связана с пылью и сыростью.

Аккумуляторные модели

Аккумуляторные вибротамповки сочетают мобильность с отсутствием выхлопа. Они подходят для коротких циклов работ, точечного уплотнения и эксплуатации в местах, где использование двигателя внутреннего сгорания неудобно.

При выборе такой техники важно оценить ёмкость батареи, время зарядки и наличие сменных аккумуляторов. Для длительных смен может потребоваться дополнительный комплект питания.

Ключевые характеристики при выборе

Чтобы оборудование справлялось с задачами, недостаточно ориентироваться только на цену или внешний вид. Важно сопоставить характеристики машины с типом грунта, объёмом работ и условиями площадки.

Масса и сила удара

Масса влияет на глубину уплотнения и устойчивость машины. Более тяжёлые модели лучше справляются с плотными грунтами и толстыми слоями материала, однако ими сложнее управлять на неровной поверхности.

Сила удара показывает, насколько интенсивно оборудование воздействует на обрабатываемый слой. Для рыхлого песка и лёгкой подсыпки достаточно меньших значений, тогда как для щебня, глины или асфальта требуется более мощная машина.

Частота ударов и размер подошвы

Частота ударов определяет скорость обработки поверхности. Высокочастотные модели позволяют быстрее проходить участок, но при работе с тяжёлыми материалами важнее не только частота, но и энергия каждого удара.

Размер подошвы влияет на манёвренность. Узкая подошва удобна в траншеях и возле стен, а более широкая увеличивает производительность на открытых участках. Для асфальта и плитки также важна форма кромки и наличие защитной накладки.

Тип грунта и влажность

Грунт оказывает значительное влияние на результат. Песчаные смеси уплотняются относительно легко, глинистые почвы требуют больше проходов и внимательного контроля влажности, а каменистые основания могут потребовать предварительной подготовки.

Слишком сухой или переувлажнённый грунт уплотняется хуже. Оптимальная влажность позволяет частицам сближаться без образования воздушных пустот и без излишнего смазывания слоёв.

Правила безопасной работы

Вибротамповка создаёт сильную вибрацию, шум и пыль, поэтому при работе важно соблюдать меры предосторожности. Игнорирование правил увеличивает риск травм, повреждения оборудования и снижения качества уплотнения.

Подготовка к работе

• >Осмотреть корпус, подошву, рукоятку, кабель или топливную систему. >Проверить уровень масла и топлива, если используется двигатель внутреннего сгорания. >Убрать с участка камни, арматуру, провода и другие посторонние предметы.

Оператору следует использовать защитную обувь с противоскользящей подошвой, перчатки, очки и наушники. При работе в пыльных условиях дополнительно пригодится респиратор, особенно при обработке сухого песка или цементно-песчаных смесей.

Во время эксплуатации

Рукоятку удерживают уверенно, но без чрезмерного напряжения. Не следует наклонять машину в сторону, пытаться ускорить работу сильным нажимом или перемещать оборудование на склонах с опасным уклоном.

Вибрация передаётся на руки и тело оператора, поэтому нужны перерывы. Длительная непрерывная работа без отдыха повышает утомляемость и может негативно сказаться на самочувствии. На площадке также важно ограничить доступ посторонних людей.

Типичные ошибки при уплотнении

Даже исправное оборудование не даст нужного результата, если технология нарушена. Часть проблем возникает из-за спешки, неправильной подготовки основания или неверного выбора режима работы.

Слишком толстые слои

Одна из распространённых ошибок — попытка уплотнить сразу большой объём материала. Вибрация не достигает нижней части слоя, из-за чего основание остаётся неоднородным. В дальнейшем это приводит к неравномерной усадке.

Материал лучше распределять слоями небольшой толщины и проходить каждый слой отдельно. Количество проходов зависит от типа смеси, влажности и требуемой плотности.

Недостаточное количество проходов

Если ограничиться одним быстрым проходом, поверхностный слой может выглядеть плотным, но глубинные участки останутся рыхлыми. Проверить результат можно визуально, по следу подошвы и по поведению материала под нагрузкой.

Качественное уплотнение всегда проверяется по результату, а не по времени работы. Одинаковое количество проходов не гарантирует одинаковой плотности на разных грунтах.

Работа по неподготовленному основанию

Перед уплотнением важно удалить органические включения, строительный мусор, крупные камни и участки слабого грунта. Если под верхним слоем остаётся мягкое основание, даже интенсивная трамбовка не обеспечит долговечности конструкции.

Также следует избегать уплотнения мёрзлого грунта. После оттаивания такой материал может изменить структуру, что приведёт к просадке основания.

Обслуживание вибротрамбовки

Регулярное обслуживание продлевает срок службы оборудования и снижает вероятность внезапной поломки. Перечень работ зависит от типа привода, но базовые процедуры схожи для большинства моделей.

Ежедневный уход

После смены необходимо очистить подошву и корпус от грунта, пыли и остатков асфальта. Следует осмотреть крепления, проверить состояние амортизаторов, убедиться в отсутствии трещин и ослабленных соединений.

Для бензиновых моделей важно контролировать уровень масла, состояние воздушного фильтра и свечи зажигания. Для электрических машин необходимо проверять целостность кабеля, вилки и защитных элементов.

Периодическое обслуживание

Через определённый интервал наработки требуется замена масла, очистка или замена фильтров, проверка ремней и крепёжных элементов. Также следует контролировать состояние вибрационного узла и подошвы.

Если появились посторонние стуки, сильная вибрация на рукоятке, потеря мощности или запах гари, оборудование необходимо остановить и провести диагностику. Продолжение работы с неисправной машиной может привести к более серьёзному ремонту.

Чем вибротамповка отличается от виброплиты

Вибротамповку и виброплиту часто путают, поскольку обе машины предназначены для уплотнения. Однако они решают разные задачи и по-разному воздействуют на материал.

• >Вибротамповка создаёт вертикальные удары и лучше подходит для траншей и узких мест. >Виброплита обеспечивает более широкую зону обработки и удобна на открытых участках. >Вибронога эффективнее при работе вдоль стен, вокруг опор и в ограниченном пространстве.

Выбор между этими видами оборудования зависит не только от площади, но и от геометрии участка. На реальной площадке нередко используют оба типа машин: виброплиту для открытых зон и вибротамповку для труднодоступных мест.

Практические рекомендации

Перед началом работ полезно составить простой план: определить тип грунта, толщину слоёв, маршруты проходов и точки контроля плотности. Это помогает избежать пропусков и повторной обработки одних и тех же участков.

Оборудование следует хранить в сухом помещении, защищать от осадков и не оставлять с топливом на длительное время без необходимости. Для бензиновых моделей перед длительным хранением топливо рекомендуется слить или использовать стабилизатор, а также проверить состояние фильтров и смазки.

Вибротрамбовка остаётся практичным инструментом для подготовки надёжных оснований в условиях, где крупная техника неприменима. При правильном подборе модели, соблюдении технологии послойного уплотнения и регулярном обслуживании она помогает получить ровную, плотную и долговечную поверхность.
