Стекла смотровые закаленные для промышленных установок: надежность и безопасность в экстремальных условиях
В промышленности критически важно контролировать технологические процессы без остановки производства. Представьте нефтеперерабатывающий завод, где при температуре +300°C и давлении 40 атмосфер нужно проверить состояние потока нефтепродуктов. Или пищевой комбинат, где в стерильных условиях необходимо наблюдать за перемещением молочной смеси.
В таких случаях смотровые закаленные стекла здесь становятся «глазами» оператора, позволяя визуально контролировать процессы без риска для оборудования и персонала.
В этой статье разберем:
✔ Где применяются промышленные смотровые окна?
✔ Какие виды стекол бывают и чем они отличаются?
✔ Как правильно выбрать стекло для конкретных условий?
✔ Какие стандарты и сертификаты гарантируют безопасность?
1. Области применения смотровых стекол
Смотровые окна используются практически во всех отраслях, где требуется визуальный контроль технологических процессов:
1.1. Нефтегазовая и химическая промышленность
- Контроль потока нефти, газа, кислот, щелочей.
- Наблюдение за реакторами, трубопроводами, сепараторами.
- Пример: Смотровые фонари на установках крекинга, где стекло выдерживает давление до 100 бар и температуру до +500°C.
1.2. Пищевая и фармацевтическая промышленность
- Визуальный контроль перемещения жидкостей, паст, эмульсий.
- Соблюдение санитарных норм (стекла должны быть химически инертными).
- Пример: Окна в ферментерах для производства йогуртов и лекарств.
1.3. Энергетика и ЖКХ
- Наблюдение за котлами, теплообменниками, системами вентиляции.
- Пример: Смотровые стекла в паровых котлах ТЭЦ.
1.4. Строительство и горнодобывающая отрасль
- Контроль работы дробилок, мельниц, бетономешалок.
- Пример: Ударопрочные окна в горно-обогатительных комбинатах.
2. Виды промышленных смотровых стекол

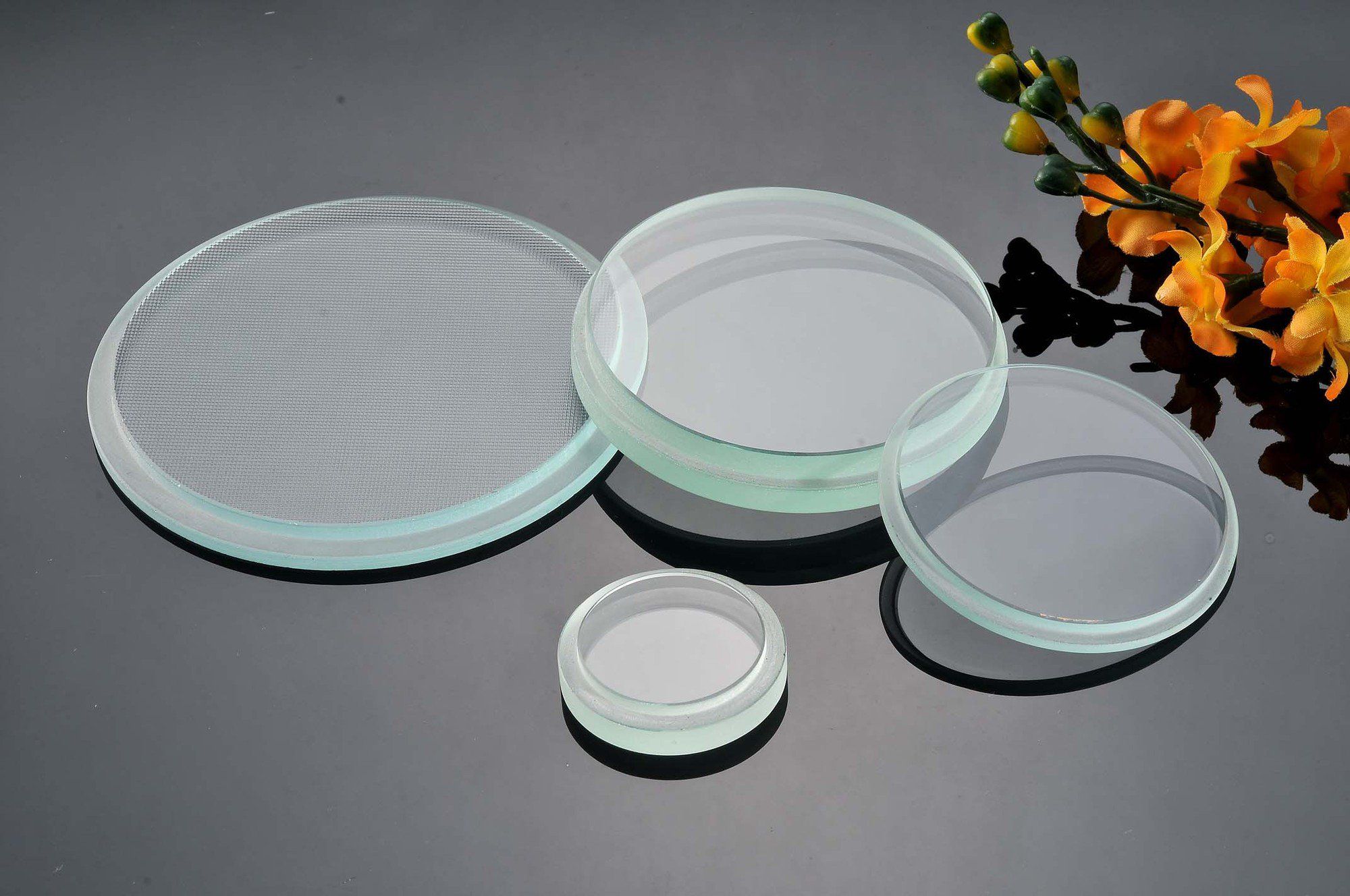

2.1. Закаленные стекла
✔ Технология: Нагрев до +600°C с последующим резким охлаждением.
✔ Плюсы:
- Повышенная прочность (в 5–7 раз крепче обычного стекла).
- Безопасность – при разрушении рассыпается на мелкие тупые осколки.
✔ Минусы: Не подлежит механической обработке после закалки.
2.2. Многослойные (триплекс) стекла
✔ Технология: Несколько слоев стекла, склеенных полимерной пленкой.
✔ Плюсы:
- Не разлетается при ударе – осколки удерживаются пленкой.
- Подходит для взрывоопасных сред.
✔ Минусы: Дороже закаленного.
2.3. Кварцевые и боросиликатные стекла
✔ Применение: Для экстремальных температур (до +1200°C).
✔ Пример: Окна в печах для обжига керамики.
2.4. Сапфировые стекла
✔ Особенности: Сверхвысокая стойкость к абразивам и химии.
✔ Где используют: В агрессивных средах (например, соляные растворы, плавиковые кислоты).
3. Как выбрать стекло? Критерии подбора
3.1. Давление и температура
| Условия | Рекомендуемый тип стекла |
|---|---|
| До +200°C, 10 бар | Закаленное стекло |
| До +500°C, 50 бар | Кварцевое или боросиликатное |
| Агрессивные среды (кислоты, щелочи) | Сапфировое или триплекс с химически стойким покрытием |
3.2. Среда (жидкость, газ, пар)
- Для воды и пара подойдет обычное закаленное стекло.
- Для нефтепродуктов – стекло с маслостойким покрытием.
- Для агрессивных химикатов – боросиликатное или сапфировое.
3.3. Механические нагрузки
- Если возможны удары (например, в дробильных установках) – триплекс.
- Для вибрационных нагрузок – закаленное стекло с резиновыми прокладками.
4. Монтаж и безопасность
4.1. Как крепится смотровое стекло?

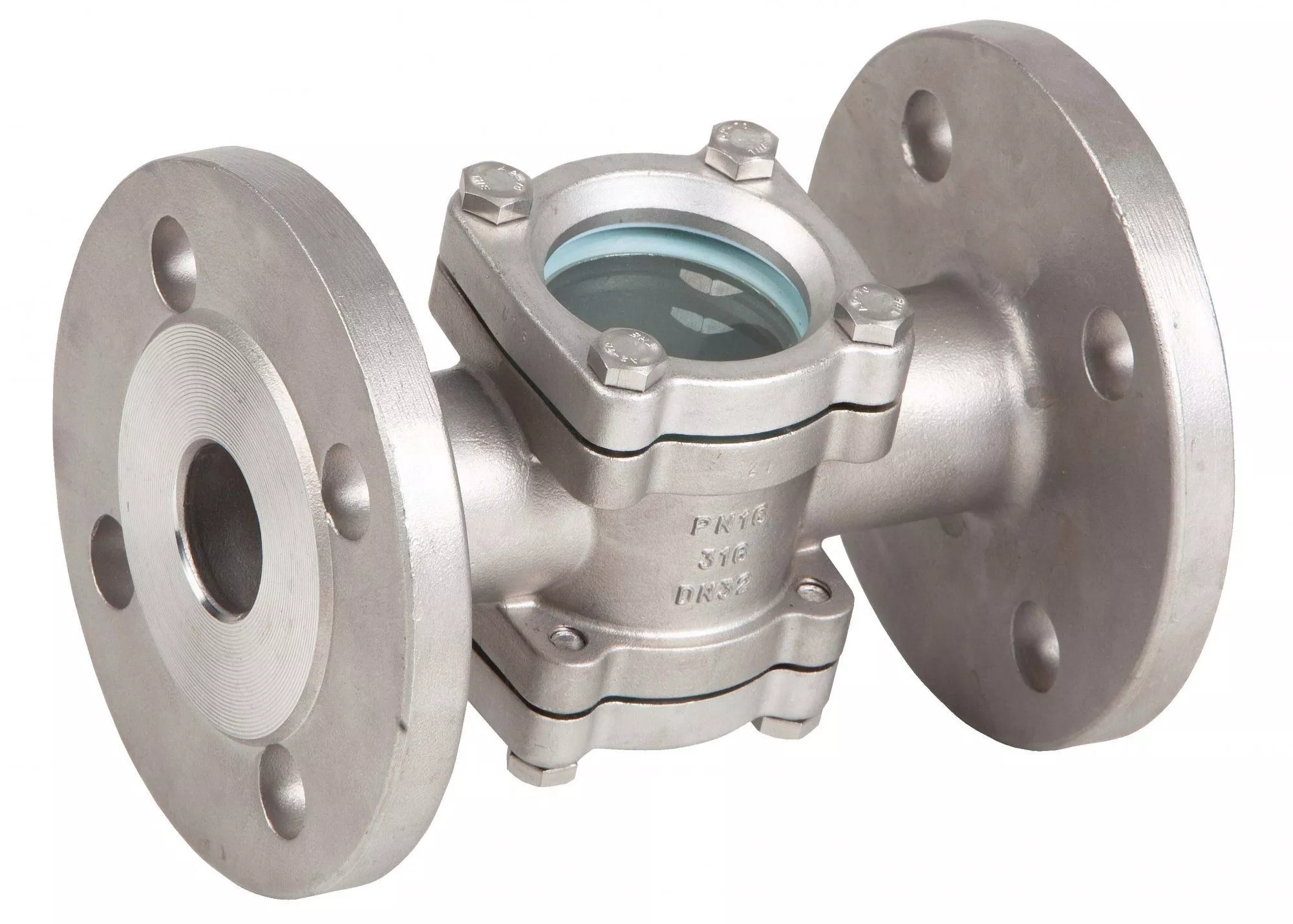

- Фланцевое соединение – для высокого давления.
- Резьбовое крепление – для компактных установок.
- Прижимные рамки – для быстрой замены.
4.2. Какие стандарты регулируют качество?
- ГОСТ 32539-2013 – технические условия для промышленных стекол.
- ISO 3585 – стандарт для боросиликатных стекол.
- ATEX – сертификация для взрывоопасных сред.
5. Частые проблемы и их решение
❌ Проблема: Появление трещин из-за перепадов температуры.
✅ Решение: Использовать кварцевое стекло с низким КТР.
❌ Проблема: Запотевание или загрязнение поверхности.
✅ Решение: Установка обдува или самоочищающихся покрытий.
❌ Проблема: Быстрый износ в абразивных средах.
✅ Решение: Сапфировые стекла или защитные накладки.
Заключение: на что обратить внимание при заказе?
- Условия эксплуатации (температура, давление, среда).
- Тип стекла (закаленное, триплекс, кварцевое).
- Способ крепления (фланец, резьба, прижимная рамка).
- Сертификаты (ГОСТ, ISO, ATEX).
Совет: Если сомневаетесь в выборе – проконсультируйтесь с производителем. Лучше переплатить за надежное стекло, чем потом экстренно останавливать производство из-за аварии.
А у вас есть опыт использования смотровых стекол? Делитесь в комментариях! 🔍
