Штамповые испытания грунтов: зачем они нужны и как проводятся

При проектировании фундаментов, дорог, аэродромов и других инженерных сооружений критически важно понимать, как грунт будет вести себя под нагрузкой. Именно для этих целей применяются полевые методы исследования, среди которых особое место занимают штамповые испытания грунтов. Они позволяют определить несущую способность, модуль деформации и другие деформационные характеристики непосредственно на месте строительства, без нарушения природной структуры массива. Такие данные невозможно получить в лаборатории с той же точностью — ведь при отборе образцов структура грунта неизбежно нарушается. В условиях плотной городской застройки, где геологические условия часто сильно варьируются даже на небольших участках, полевые испытания становятся не просто полезными, а обязательными. Особенно это актуально для регионов с нестабильными грунтами — например, для Северо-Запада России. Поэтому всё чаще проектировщики и застройщики обращаются к специализированным компаниям, предлагающим штамповые испытания в Санкт-Петербурге, чтобы получить достоверную информацию о поведении основания под реальной нагрузкой.

Что такое штамповые испытания

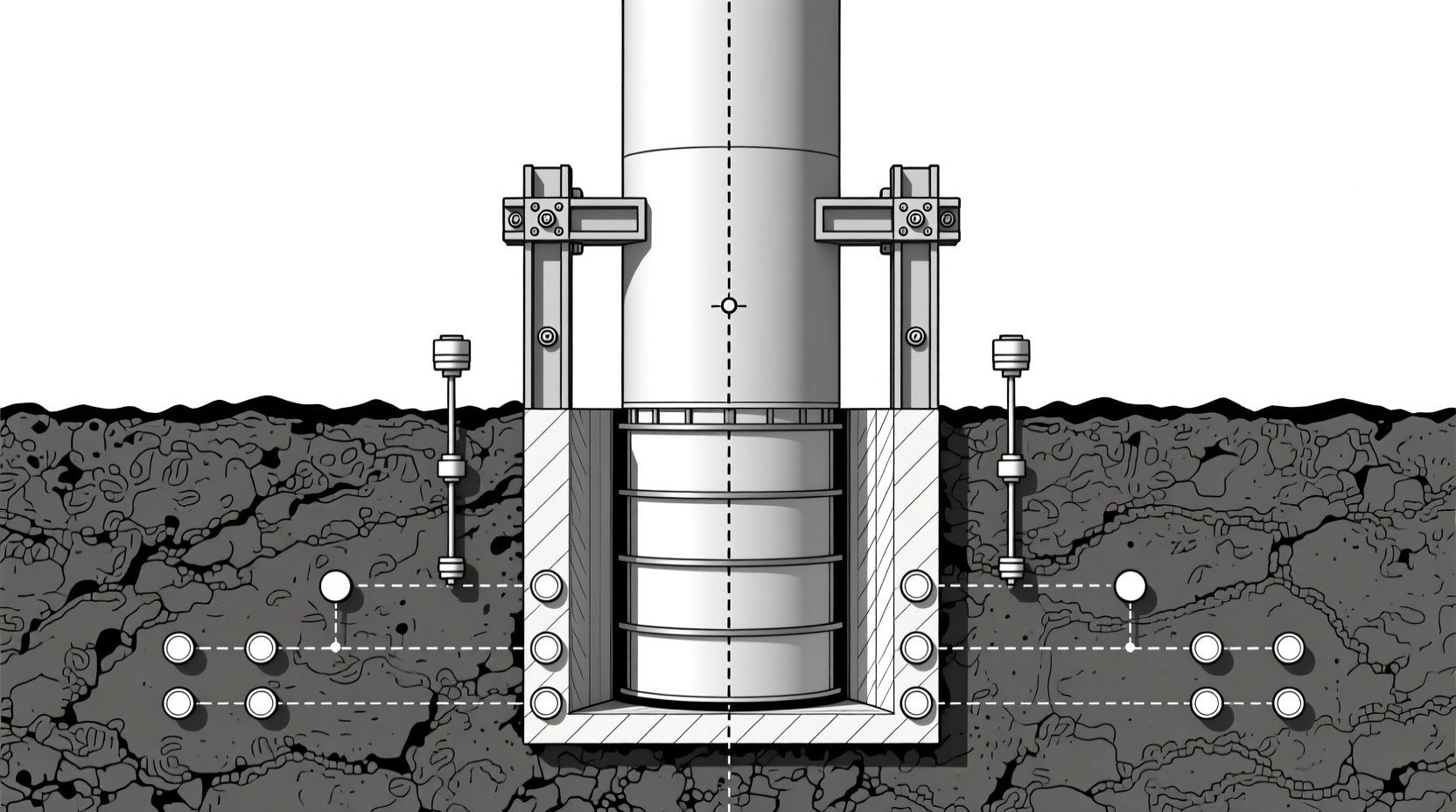

Штамповые испытания — это метод полевого исследования грунта, при котором на его поверхность или на определённой глубине устанавливается жёсткий диск (штамп), и к нему последовательно прикладывается ступенчатая нагрузка. Во время этого процесса фиксируются осадки штампа, что позволяет построить график зависимости осадки от давления. На основе этих данных рассчитываются ключевые параметры, такие как модуль деформации, коэффициент постели, а также предельное давление, при котором начинается разрушение структуры грунта.

Согласно ГОСТ 20276-2012 «Грунты. Методы полевого испытания штампами», испытания проводятся на естественном основании или в скважине, в зависимости от поставленных задач. Диаметр штампа обычно составляет от 270 до 760 мм, но может быть и другим — в зависимости от крупности частиц в грунте и глубины залегания исследуемого слоя.

«Штамповые испытания — это один из немногих методов, который позволяет получить данные о деформационных свойствах грунта "in situ", то есть в условиях, максимально приближенных к реальным эксплуатационным», — отмечает доктор технических наук, профессор кафедры инженерной геологии Санкт-Петербургского горного университета.

Области применения

Штамповые испытания имеют широкое применение в различных отраслях строительства и проектирования:

• Проектирование фундаментов зданий и сооружений, особенно на сложных по инженерно-геологическим условиям участках.
• Строительство автодорог и аэродромных покрытий, где важно оценить устойчивость дорожной одежды и подстилающих слоёв.
• Обследование оснований существующих сооружений при реконструкции или усилении фундаментов.
• Проверка качества уплотнения грунтов после выполнения земляных работ или устройства насыпей.

В условиях Санкт-Петербурга, где значительная часть территории представляет собой насыпные или переувлажнённые грунты, штамповые испытания особенно ценны. Они позволяют выявить слабые зоны, которые могут привести к неравномерным осадкам и, как следствие, к разрушению конструкций.

Этапы проведения испытаний

Процедура штамповых испытаний включает несколько обязательных этапов:

1. Подготовка площадки: выравнивание, уплотнение (если требуется), установка опорной рамы.

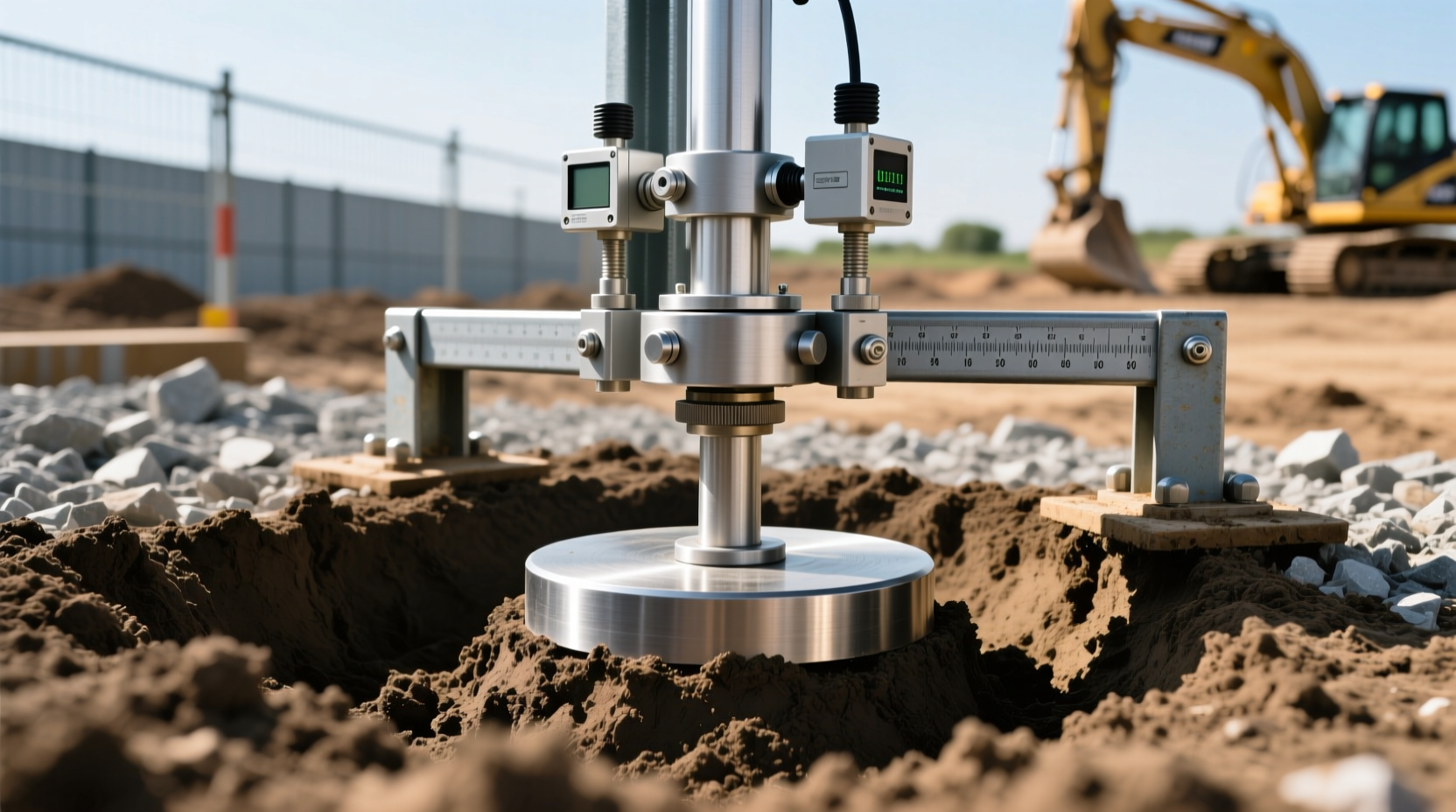

2. Монтаж штампа и измерительных приборов — прогибомеров или датчиков линейных перемещений.
3. Постепенное нагружение штампа ступенями, с выдержкой на каждой ступени до стабилизации осадки.
4. Фиксация показаний приборов и построение графика «нагрузка–осадка».
5. При необходимости — разгрузка и повторное нагружение для оценки упругих и остаточных деформаций.

Важно, что испытания должны проводиться специалистами с соответствующей квалификацией и оборудованием, прошедшим поверку. Только в этом случае данные можно использовать в проектной документации.

Нормативная база

Основным документом, регламентирующим проведение штамповых испытаний в России, является ГОСТ 20276-2012. Кроме того, при интерпретации результатов используются СП 22.13330.2016 «Основания зданий и сооружений», а также региональные методические рекомендации, особенно актуальные для Санкт-Петербурга и Ленинградской области.

В таблице ниже представлены типичные значения модуля деформации для некоторых грунтов по результатам штамповых испытаний:

Важно понимать, что эти цифры усреднённые. Реальные значения сильно зависят от плотности, влажности и истории нагружения грунта. Именно поэтому полевые испытания не заменяются расчётами по справочным данным.

Особенности испытаний в Санкт-Петербурге

Городская территория Санкт-Петербурга характеризуется сложным инженерно-геологическим строением. Здесь часто встречаются насыпные грунты, заторфованные слои, а также водоносные горизонты, расположенные близко к поверхности. В таких условиях стандартные методы оценки несущей способности могут давать значительную погрешность.

Поэтому при проведении штамповых испытаний в Санкт-Петербурге специалисты сталкиваются с необходимостью адаптировать методику под местные условия: например, выполнять испытания в скважине на определённой глубине, использовать водозащитные экраны или проводить дополнительные гидрогеологические наблюдения.

Кроме того, в условиях плотной застройки часто ограничено пространство для размещения оборудования. Это требует применения компактных установок и тщательного планирования логистики работ.

Интерпретация результатов

После завершения испытаний инженеры-геотехники анализируют полученные данные. Основной результат — график зависимости осадки штампа от приложенного давления. По форме этого графика можно судить о характере деформирования грунта:

• Линейный участок указывает на упругое поведение основания.
• Излом графика или резкое увеличение осадки свидетельствует о начале пластических деформаций или даже разрушения структуры грунта.

На основе этого графика рассчитываются модуль деформации, коэффициент жёсткости основания (коэффициент постели) и предельное давление. Эти параметры затем используются при расчёте осадок фундаментов и выборе их конструкции.

Заключение

Штамповые испытания грунтов — это один из самых надёжных методов получения данных о деформационных свойствах основания непосредственно на строительной площадке. Несмотря на кажущуюся простоту, метод требует высокой квалификации исполнителей, точного соблюдения нормативов и грамотной интерпретации результатов. Особенно это важно в сложных геологических условиях, характерных, например, для Санкт-Петербурга. Заказ таких исследований у профессиональной геотехнической компании позволяет минимизировать риски при строительстве и обеспечить долговечность и безопасность будущего объекта.
