Монтаж кран-балок: ключевые этапы

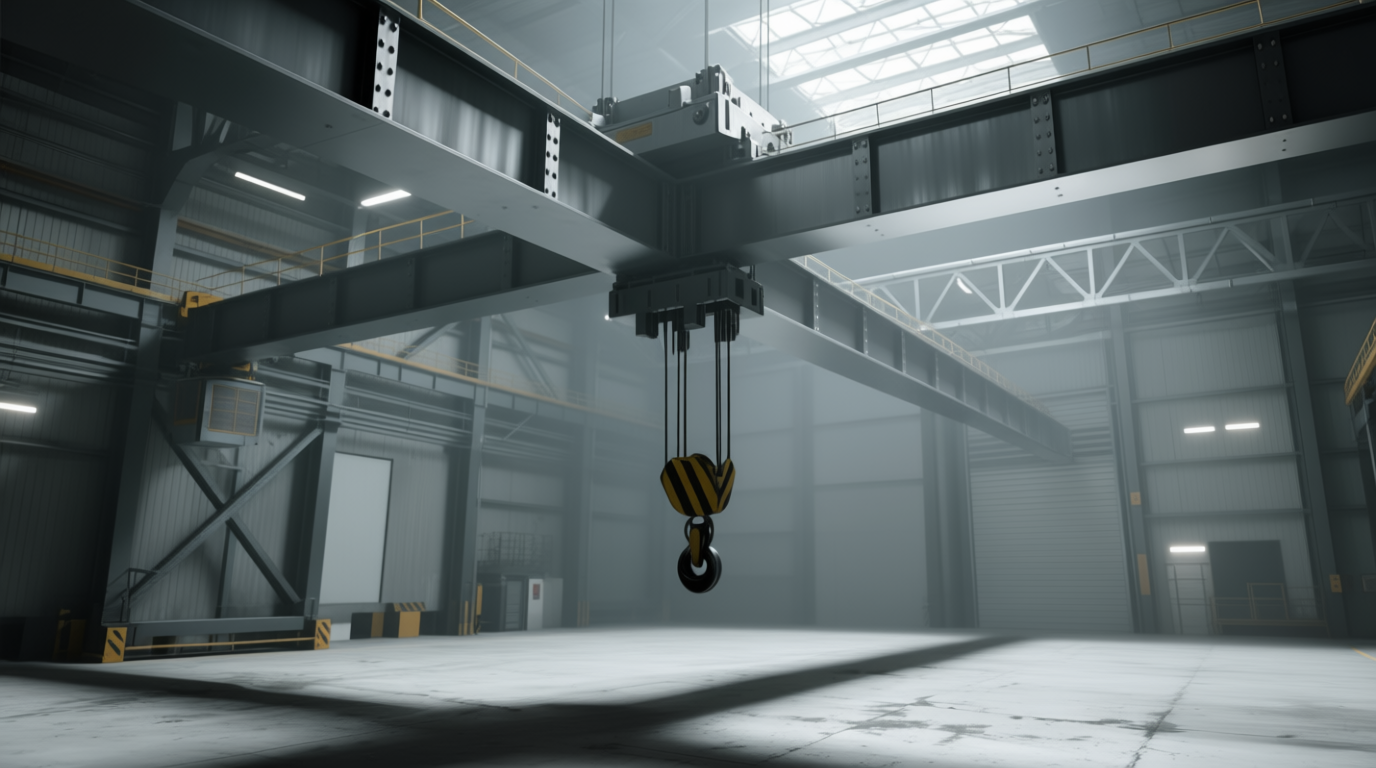

Кран-балка (однобалочный мостовой кран) – распространенное решение для подъема грузов в производственных помещениях и на складах. Однако даже самое надежное оборудование требует профессионального подхода при установке. Монтаж кран балок включает в себя несколько последовательных этапов, от подготовки подкрановых конструкций до финального тестирования. Рассмотрим, как происходит установка кран-балки на объекте.
Проверка и подготовка подкрановых путей
Прежде чем приступить непосредственно к монтажу, специалисты оценивают готовность помещения. Если в цехе еще не оборудованы подкрановые пути, их необходимо установить. Обычно для кран-балки требуются две параллельные подкрановые балки или полки, закрепленные на колоннах здания вдоль пролета. Эти балки должны быть точно выверены по горизонтали и параллельны друг другу. При реконструкции старого цеха может потребоваться усиление колонн или монтаж дополнительных опор. После монтажа подкрановых балок на них крепятся рельсы, по которым будет передвигаться кран. Геометрия пути тщательно проверяется – измеряется межрельсовое расстояние, уровень и прямолинейность, чтобы исключить перекосы при движении крана.
Сборка и установка крана

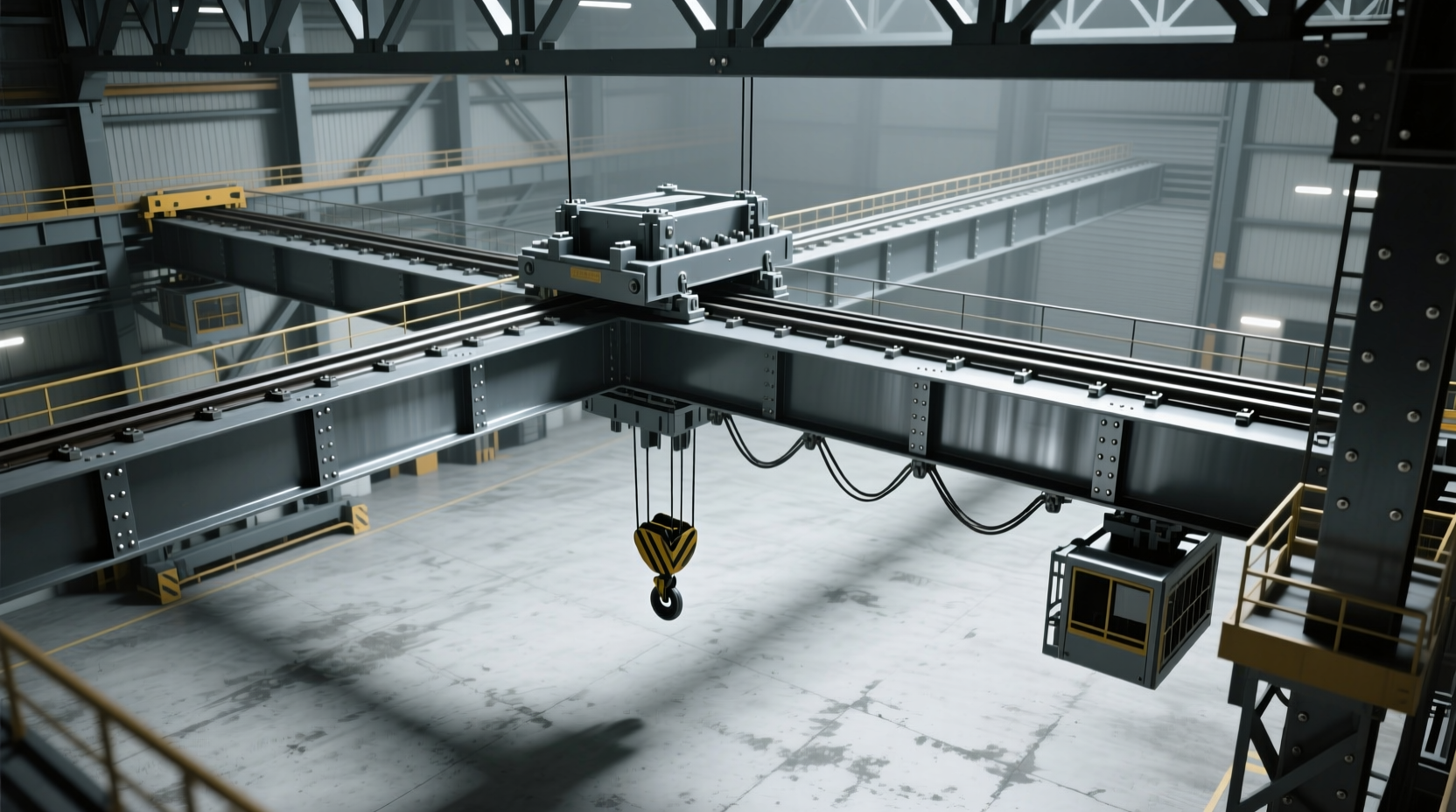

Когда подкрановый путь готов, приступают к сборке самой кран-балки. На рабочей площадке раскладывают основные узлы: главную балку, концевые балки с колесными блоками, электроталь, панель управления, токоподвод. Сначала к концам главной балки крепятся концевые балки (концевики) – их закрепляют болтами или сваркой согласно инструкции завода-изготовителя. Затем готовую балку с установленными колесными блоками поднимают при помощи автокрана или талей и устанавливают на подкрановые рельсы. Колеса должны плавно встать на рельсы без перекосов. После этого на нижний пояс балки подвешивается электрическая таль (подъемный механизм). Таль крепится на специальной ходовой тележке, которая передвигается вдоль балки. Также монтируются кабельные лотки или подвесы для подвода электроэнергии к тали и двигателям перемещения.
Электроподключение и наладка
Следующий этап – подключение электрооборудования и пусконаладка. Кабель от питающей сети подключается к вводу на крановой панели управления. Проверяется работа главного выключателя, контакторов, частотных преобразователей (если они предусмотрены). Производится настройка концевых выключателей на концевых балках – они отвечают за автоматическую остановку крана в крайних положениях, чтобы предотвратить удар о упоры. Также регулируется конечник подъема тали, ограничивающий верхнее положение крюка. После подачи питания тестируется работа всех функций: движение крана вдоль пролета вперед-назад, перемещение тали по балке, подъем и опускание крюка. Инженеры убеждаются, что моторы работают без перегрузок, тормоза удерживают кран на месте, а управление реагирует корректно.
Финальные испытания и ввод в эксплуатацию
Когда монтаж и наладка завершены, кран-балка подвергается контрольным испытаниям. Вначале выполняют холостые прогонные испытания – кран перемещают по всему пролету без груза, чтобы убедиться в отсутствии заклиниваний и плавности хода. Затем проводят испытания под нагрузкой: подвешивают пробный груз (обычно 110–125% от номинальной грузоподъемности) и проверяют работу крана при подъеме и перемещении этого груза. Успешное испытание подтверждает готовность оборудования к работе. По итогам составляется акт ввода в эксплуатацию с участием ответственных лиц предприятия и представителя технического надзора (при необходимости).
Монтаж кран-балки требует высокой квалификации и строгого соблюдения технологии. От точности выверки путей и качества сборки зависит дальнейшая надежность работы крана. Доверьте установку вашего оборудования профессионалам, которые имеют опыт монтажа различных грузоподъемных систем. Специалисты способны не только смонтировать кран-балку, но и при необходимости выполнить сопутствующие работы – например, монтаж мостовых кранов или других крановых устройств на вашем объекте. Компания VELKRAN предоставляет полный комплекс услуг по монтажу и запуску кранов «под ключ». Вы получите исправно работающее оборудование, полностью готовое к безопасной эксплуатации.
