Поворотные столы и магнитная бортоснастка для гибкого формования

При производстве трёхслойных стеновых панелей важны не только точность геометрии и качество поверхности изделий, но и скорость переналадки оборудования. Особенно если речь идёт о крупных объёмах домостроения, где линия должна быстро адаптироваться под разные типоразмеры изделий без потери производительности.

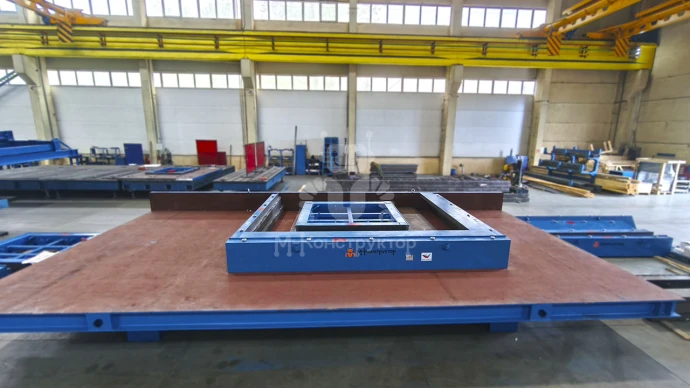

Для решения этой задачи завод «М-Конструктор» изготовил поворотные столы с габаритами 8,6×4 м и комплекты магнитной бортоснастки для формования трёхслойных стеновых панелей с одним и двумя проёмообразователями. Используемые магниты имеют усилие отрыва 2400 кг.

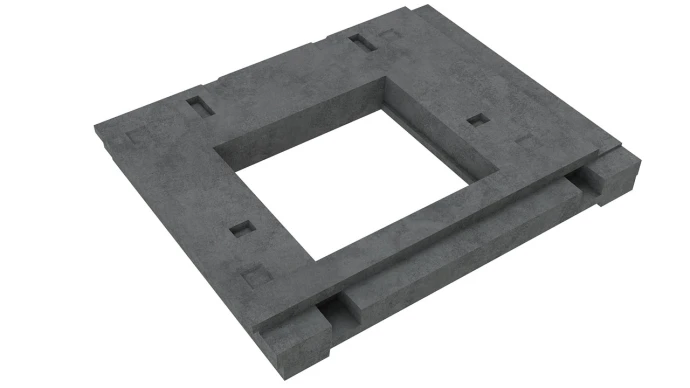

Комплекты предназначены для выпуска изделий различных типоразмеров (ДхШхВ), включая панели:

• 3735×2980×450 мм;
• 3750×2980×450 мм;
• 3905×2980×450 мм;
• 4285×2980×450 мм;

а также панелей длиной до 6885 мм при таких же показателях ширины и высоты

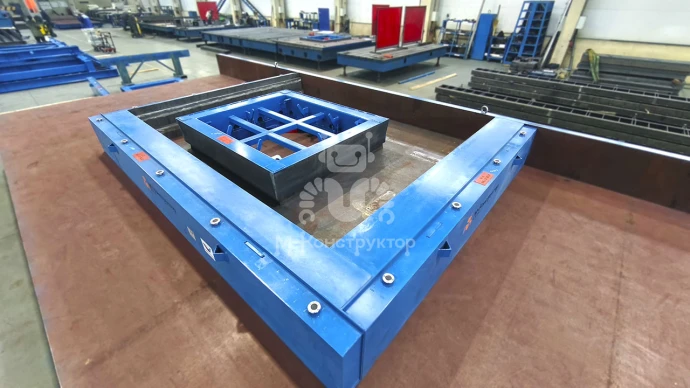

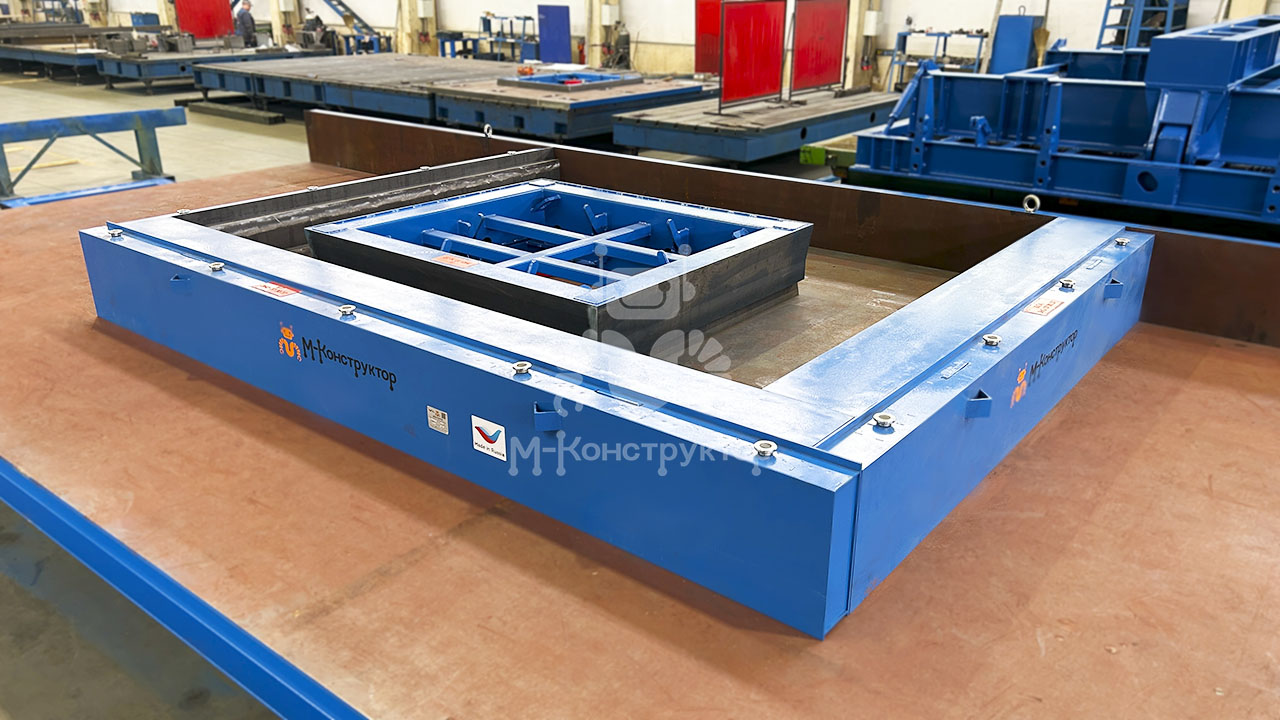

Конструктив бортоснастки предусматривает два торцевых и один продольный магнитный борт по периметру, при этом четвёртой стороной опалубки выступает стационарный борт самого поворотного стола высотой 450 мм. В состав также входят верхние и нижние проёмообразователи.

Для фиксации нижнего проёмообразователя используются встроенные потайные магниты. После активации магнитов рабочая зона закрывается крышками, что исключает выступающие элементы на формующей поверхности. Для формования пустоты в верхней части панели предусмотрена съёмная приставка. Верхний проёмообразователь устанавливается с помощью конусов и фиксируется эксцентриковыми замками.

Для панелей длиной 6885 мм используется комплект с двумя верхними и двумя нижними пустотообразователями, а также продольным магнитным бортом по всей длине изделия.

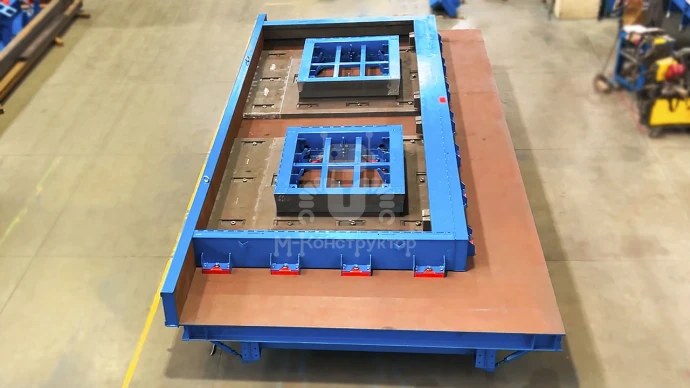

Габариты столов позволяют одновременно формовать сразу две панели с одним пустотником, например, 3735 и 3905 мм либо 3750 и 3735 мм. Это даёт дополнительную гибкость при планировании производственного цикла и повышает эффективность использования оборудования.
