Проверенный масштаб: 26-метровые формы для производства СК

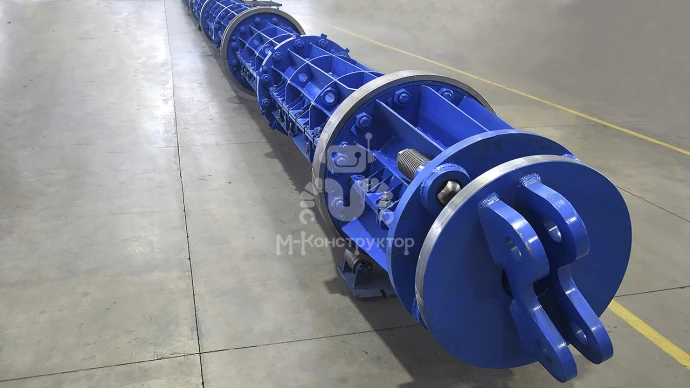

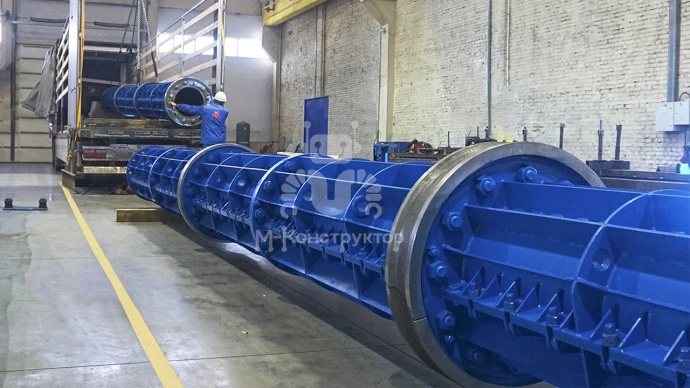

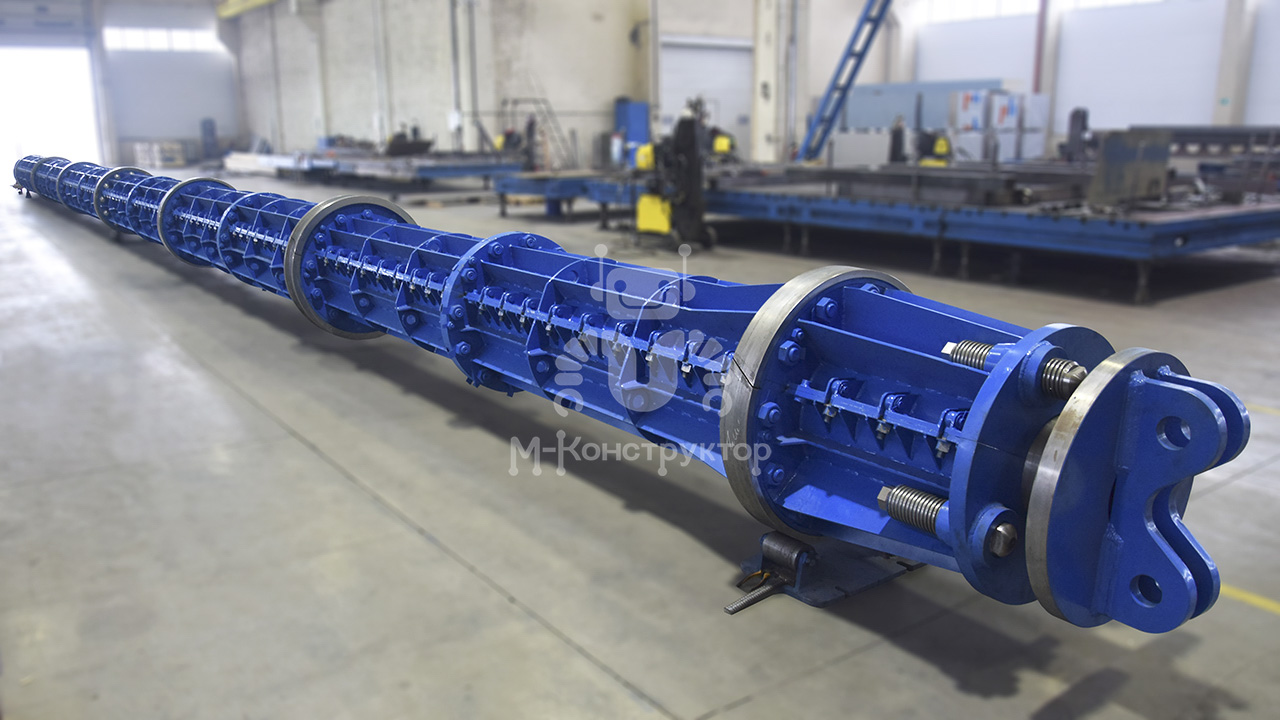

В номенклатуре завода есть изделия, габариты которых впечатляют даже опытных специалистов. Металлоформы ФСК 26 — именно такой случай. Длина конструкции составляет 26 метров: если представить её вертикально, она достигнет высоты девятиэтажного дома. Это оборудование служит основой для производства центрифугированных опор высоковольтных ЛЭП.

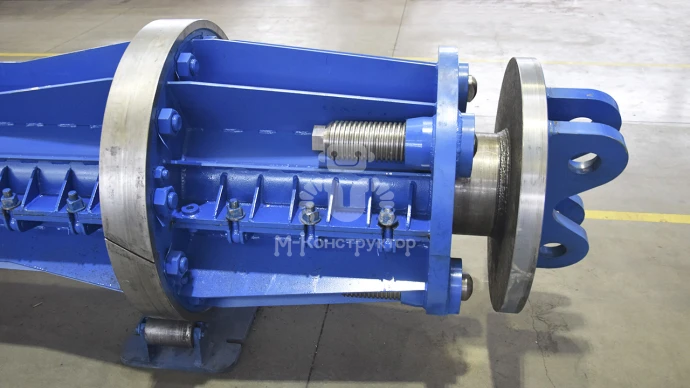

Форма стойки конической — это технически сложная сборная конструкция. Её корпус состоит из 8 разъемных секций, которые при монтаже должны образовать идеально ровную линию. С торцов два оголовника, которые служат натяжителями арматуры, катки и система из четырех роликов. В рабочем состоянии при подготовке к формованию ФСК разбирается на две полусферы по длине.
Инженерная сложность изделия заключается в его геометрии. Форма имеет конический профиль: диаметр основания (комля) составляет 650 мм, а вершины — 410 мм. Учитывая, что при производстве ЖБИ форма вращается в центрифуге на высоких скоростях, к точности изготовления предъявляются жесткие требования. Любое отклонение в соосности секций привело бы к недопустимым вибрациям, поэтому контроль геометрии проводится на каждом метре изделия. На заводских испытаниях зафиксировано биение роликов всего 2 мм при максимальной допустимой границе в 5 мм. Это показатель ювелирной точности при такой длине.
Стоит отметить, для «М-Конструктора» это уже не первая выпущенная ФСК 26, что требует не только соответствующих площадей, но и отлаженных технологий изготовления деталей, сварки и сборки. Опыт работы с негабаритным оборудованием позволяет специалистам предприятия четко соблюдать допуски и гарантировать стабильную работу форм даже в условиях интенсивных нагрузок. Каждая новая единица подтверждает: масштабные инженерные задачи для завода стали привычным стандартом качества.
