Опоры ЛЭП под провод СИП: характеристики стоек СВ, типы и монтаж

Ошибки в расчете воздушных трасс оборачиваются падением стоек при первом зимнем циклоне. Когда налипает мокрый снег, масса пролета увеличивается втрое, и слабые конструкции кренятся, обрывая линию и обесточивая потребителей.

Качественные железобетонные опоры ЛЭП в паре с проводом СИП решают эту проблему раз и навсегда. Надежная опора держит расчетное натяжение жил, а защитная изоляция из сшитого полиэтилена предотвращает короткие замыкания даже при падении тяжелых веток на провода.

Как выбрать опоры ЛЭП под провод СИП

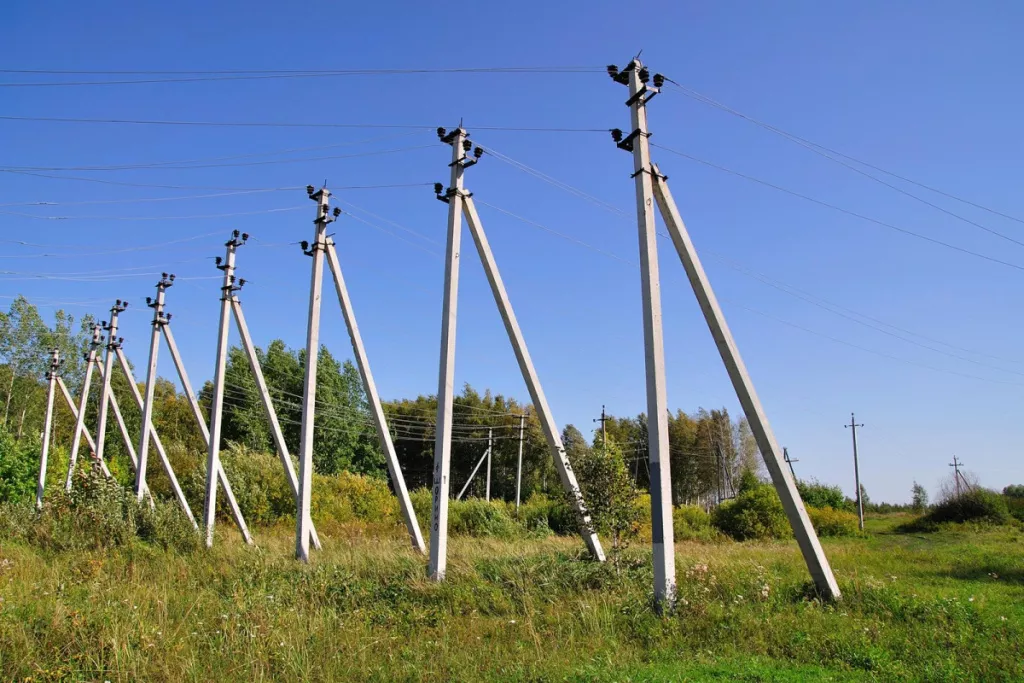

Для распределительных сетей 0.4 кВ и 10 кВ стандартом остаются вибрированные железобетонные опоры ЛЭП марок СВ 95 и СВ 110. Маркировка указывает на длину стойки в дециметрах: девяносто пять и сто десять соответственно. Изделия производят из тяжелого бетона с предварительно напряженной арматурой, что дает стойкость к трещинам при постоянных ветровых нагрузках.

При проектировании трассы расставляют опоры линий электропередачи разного назначения:

• промежуточные опоры для удержания веса провода на прямых участках трассы;

• анкерные опоры для восприятия продольного натяжения проводов на границах пролетов;

• угловые опоры для компенсации тяжения кабеля на поворотах магистрали;

• концевые опоры для установки перед подстанциями и кабельными спусками.

Для СИП с изоляцией из сшитого полиэтилена шаг между точками подвеса обычно составляет тридцать пять - сорок пять метров, сохраняя безопасное расстояние до земли.

Опоры ЛЭП для монтажа провода в изоляции из сшитого полиэтилена

Опоры ЛЭП обеспечивают стабильную геометрию воздушной трассы, предотвращая избыточное провисание кабеля в жару и критическое натяжение в мороз. Провод СИП с изоляцией из сшитого полиэтилена не боится ультрафиолета и перехлеста фаз, но чувствителен к механическим перегибам и повреждениям защитной оболочки.

По этой причине монтаж ведут со специализированной арматурой:

• поддерживающие зажимы с пластиковыми вставками исключают перетирание изоляционного слоя жил;

• анкерные зажимы мертво фиксируют несущую нейтраль без повреждения полиэтиленового покрытия;

• оцинкованные стальные траверсы монтируют хомутами без сверления бетона, чтобы не нарушать армирование стойки;

• штатные заземляющие спуски защищают оборудование от вторичных проявлений грозовых разрядов.

Такой комплекс защищает изоляцию кабеля от истирания и гарантирует безаварийную службу сети в течение четырех десятилетий.

Правила установки опор ЛЭП на сложных грунтах

Срок службы воздушной линии напрямую зависит от качества заглубления комлевой части опоры ЛЭП в грунт. Бурение ведут на глубину от двух до двух с половиной метров, ориентируясь на отметку сезонного промерзания почвы в конкретном регионе.

В болотистых местах и на песчаниках стойки укрепляют дополнительными железобетонными ригелями, увеличивающими площадь бокового упора. Пазухи пробуренного котлована послойно засыпают песчано-гравийной смесью с обязательной ручной или механической трамбовкой через каждые двадцать сантиметров. Натягивать провод СИП начинают только после полной проверки вертикальности стоек по отвесу.

В результате смонтированные опоры ЛЭП надежно удерживают кабельную трассу при штормовых порывах ветра и сезонных подвижках грунта.
