Как выбрать коллекторный блок для системы отопления

Правильно подобранный коллектор обеспечивает равномерное распределение тепла по комнатам, упрощает обслуживание системы отопления и дает возможность в будущем подключить дополнительные радиаторы. Руководитель направления категории «Водоснабжение» сети гипермаркетов «Лемана ПРО» Александр Регер рассказывает, как выбрать коллектор для дома или квартиры.

Назначение коллектора в системе отопления

Коллекторный блок (гребенка) распределяет теплоноситель между несколькими отопительными контурами. Каждый контур подключается независимо, что упрощает регулировку температуры и делает работу системы более сбалансированной.

Коллекторы применяют:

• в системах теплого пола;

• при лучевой разводке радиаторного отопления;

• в комбинированных системах с радиаторами и теплыми полами;

• для организации независимых зон отопления.

Коллекторы чаще используют в частных домах, но в последнее время начали активно применять и в квартирах.

Какие бывают коллекторы

По назначению

Для радиаторного отопления
Коллекторы этого типа служат для распределения теплоносителя между отдельными радиаторами или группами радиаторов.

Для теплого пола
Коллекторы для теплых полов оснащены расходомерами (устройствами для измерения и регулировки расхода теплоносителя в каждом контуре), регулировочными клапанами (элементами для ручной или автоматической настройки потока жидкости) и дополнительно смесительным узлом для поддержания пониженной температуры теплоносителя. Снижение температуры позволяет экономить топливо или электроэнергию, при этом помещение прогревается до нужной температуры.

Универсальные
Подходят для разных отопительных контуров и при необходимости дополняются сервоприводами, термостатами и другой автоматикой.

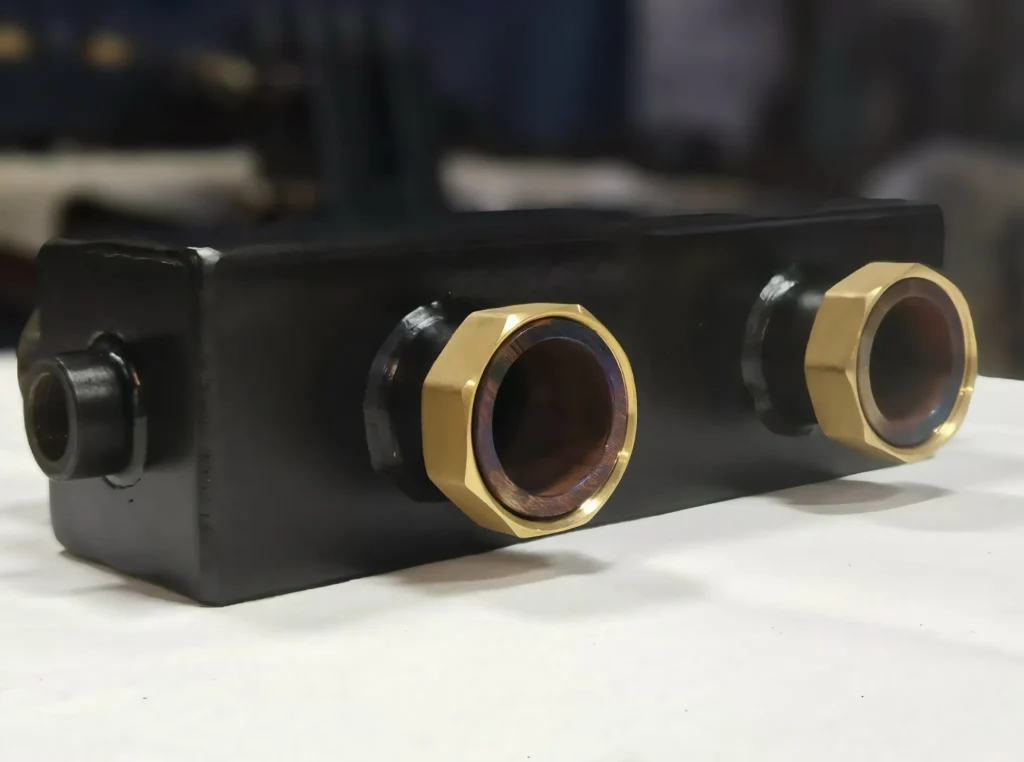

Гидрострелка

Эта разновидность коллектора имеет особое назначение в системе отопления. Гидрострелка (гидравлический разделитель) разделяет потоки теплоносителя и помогает стабилизировать работу системы отопления. Это делается для того, чтобы циркуляционный насос котла и насосы отопительных контуров (радиаторов, теплого пола и т. д.) не влияли друг на друга и не создавали избыточной нагрузки. Дополнительно она выполняет роль отстойника, собирая механические загрязнения, и помогает удалять воздух из системы отопления.

Фото предоставлено «Лемана ПРО»

По уровню оснащения

Простые коллекторы
Представляют собой распределительную гребенку без устройств регулирования, нередко в одном корпусе с гидрострелкой.

Фото предоставлено «Лемана ПРО»

Коллекторные группы
Комплектуются расходомерами, термостатическими клапанами (автоматическими устройствами, регулирующими поток теплоносителя в зависимости от температуры), воздухоотводчиками (устройствами для автоматического удаления воздуха из системы), сливными кранами (запорной арматурой для слива теплоносителя при обслуживании), манометрами (приборами для контроля давления в системе) и другой арматурой. Коллекторная группа позволяет точно настроить работу каждого контура.

Какой материал коллектора выбрать

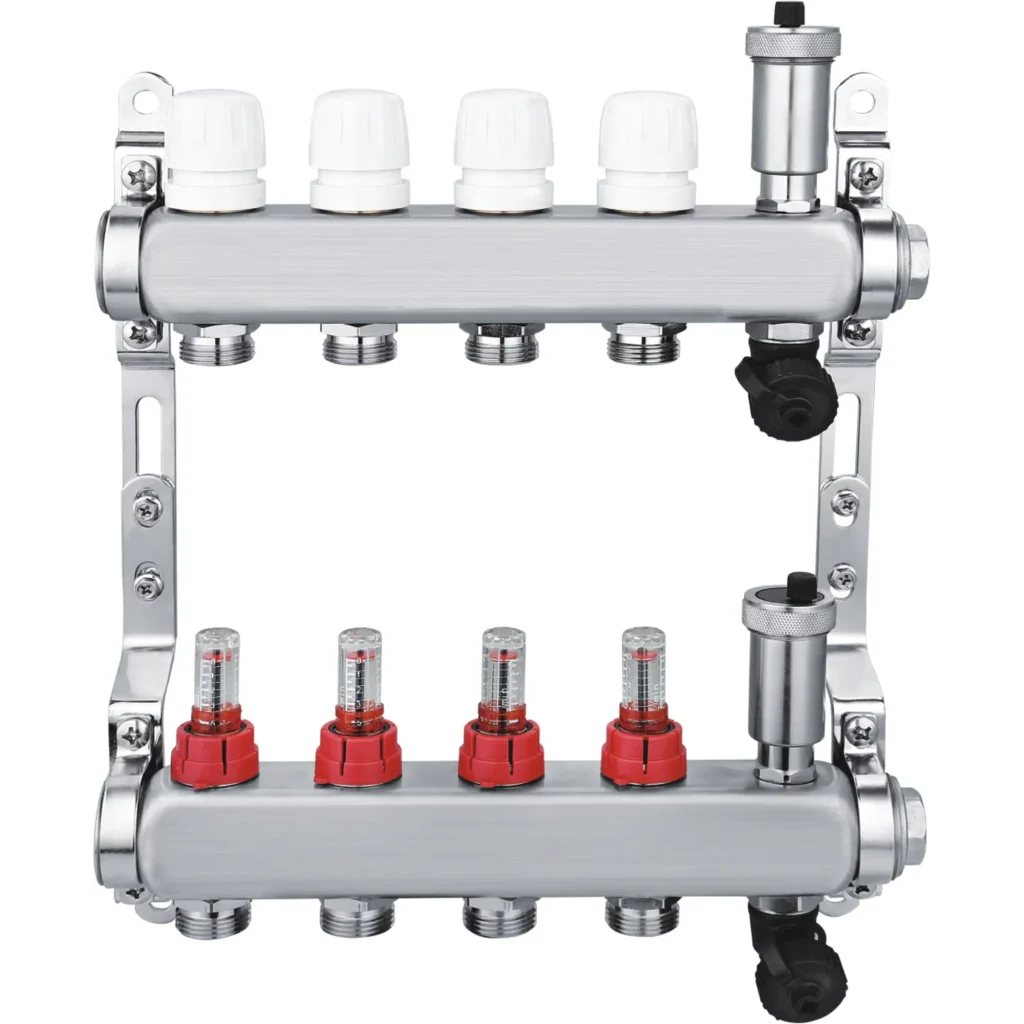

Нержавеющая сталь
Коллекторы из нержавеющей стали устойчивы к коррозии, выдерживают высокие температуры и давление, подходят для большинства систем отопления и различных типов теплоносителя.

Фото предоставлено «Лемана ПРО»

Плюсы:

• высокая долговечность;

• стойкость к коррозии;

• стабильная работа при высоких нагрузках.

Минусы:

• более высокая стоимость по сравнению с полимерными моделями.

Латунь
Еще один универсальный материал для производства теплотехники, в том числе отопительных коллекторов. Латунные изделия отличаются надежностью, хорошей механической прочностью, высокой стойкостью к коррозии.

Плюсы:

• большой срок службы;

• устойчивость к перепадам температуры;

• широкий выбор моделей.

Минусы:

• стоимость выше, чем у современных моделей из полимерных материалов.

Полимерные коллекторы
Изготавливаются из инженерных пластиков (прочных синтетических материалов, устойчивых к высоким температурам и давлению) и применяются преимущественно в системах теплого пола и низкотемпературного отопления.

Плюсы:

• небольшой вес;

• отсутствие коррозии;

• доступная цена.

Минусы:

• меньшая механическая прочность;

• ограничения по рабочим параметрам системы.

На какие характеристики смотреть при выборе

Количество выходов
Главный параметр. Число отводов должно соответствовать количеству контуров теплого пола или веток отопления. Желательно иметь один свободный выход на случай расширения системы. Подключать два контура к одному отводу не рекомендуется, поскольку это усложняет балансировку.

Диаметр подключения
Для большинства бытовых систем используются коллекторы с входом 1" и отводами 3/4" под евроконус. Однако диаметр должен соответствовать расчетному расходу теплоносителя и параметрам трубопроводов.

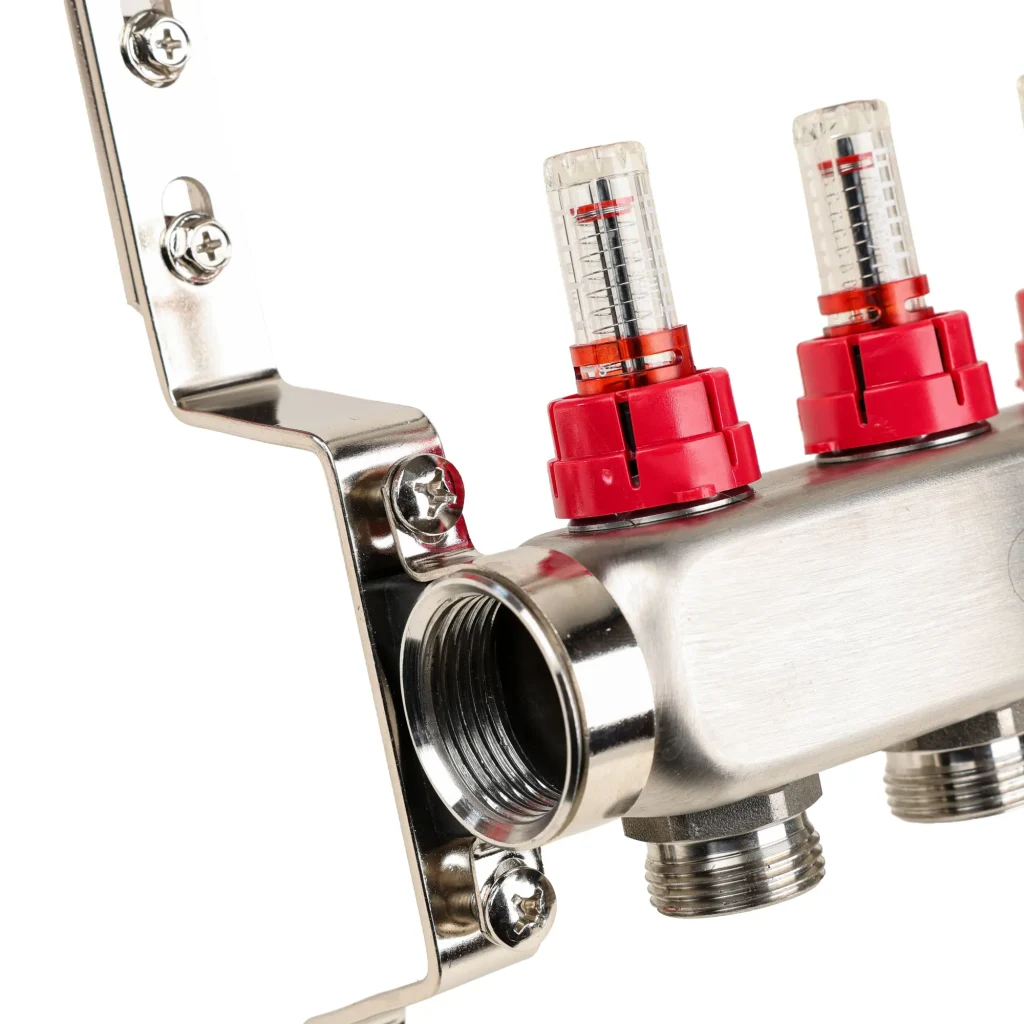

Наличие расходомеров
Особенно важно для теплого пола. Расходомеры позволяют точно настроить подачу теплоносителя по каждому контуру и добиться равномерного прогрева помещений.

Фото предоставлено «Лемана ПРО»

Регулировочная арматура
Термостатические клапаны и сервоприводы позволяют автоматизировать управление температурой отдельных помещений. Это особенно актуально для домов с несколькими зонами отопления.

Рабочее давление и температура
Характеристики коллектора должны быть не ниже параметров системы отопления. Для большинства бытовых систем достаточно оборудования, рассчитанного на давление до 10 бар и температуру теплоносителя до 90–100 °C.

Комплектация
Удобнее приобретать готовую коллекторную группу, в которую уже входят воздухоотводчики, сливные краны, крепления и измерительные приборы. Это упрощает монтаж и снижает вероятность ошибок при сборке.

Для большинства частных домов оптимальный выбор — коллекторный блок из нержавеющей стали или качественной латуни с расходомерами и регулировочными клапанами. При выборе коллектора важно учитывать количество контуров, диаметр подключений, рабочие параметры системы и необходимость автоматической регулировки. Это поможет обеспечить стабильную работу отопления и сохранить возможность его дальнейшего расширения.
