Как правильно подобрать кабель для дома и ремонта: ВВГ, ШВВП, ПВС и другие — обзор и советы
При ремонте и электромонтаже выбор кабеля — одно из ключевых решений. От правильного сечения, типа жил и изоляции зависит безопасность, долговечность и производительность электропроводки по этому интернет-магазин электрики volt-market предлагает бесплатную консультацию в подборе товара под ваши потребности и доставку по всей России. В этой статье разберёмся с наиболее распространёнными названиями и аббревиатурами (ВВГ, ВВГнг, NYM, ПВС, ШВВП и т.д.), типичными сечениями (1×1.5, 2×1.5, 3×1.5, 1×2.5, 3×2.5, 3×6 и др.), характеристиками и практическими рекомендациями по выбору для бытовых нужд и ремонта.

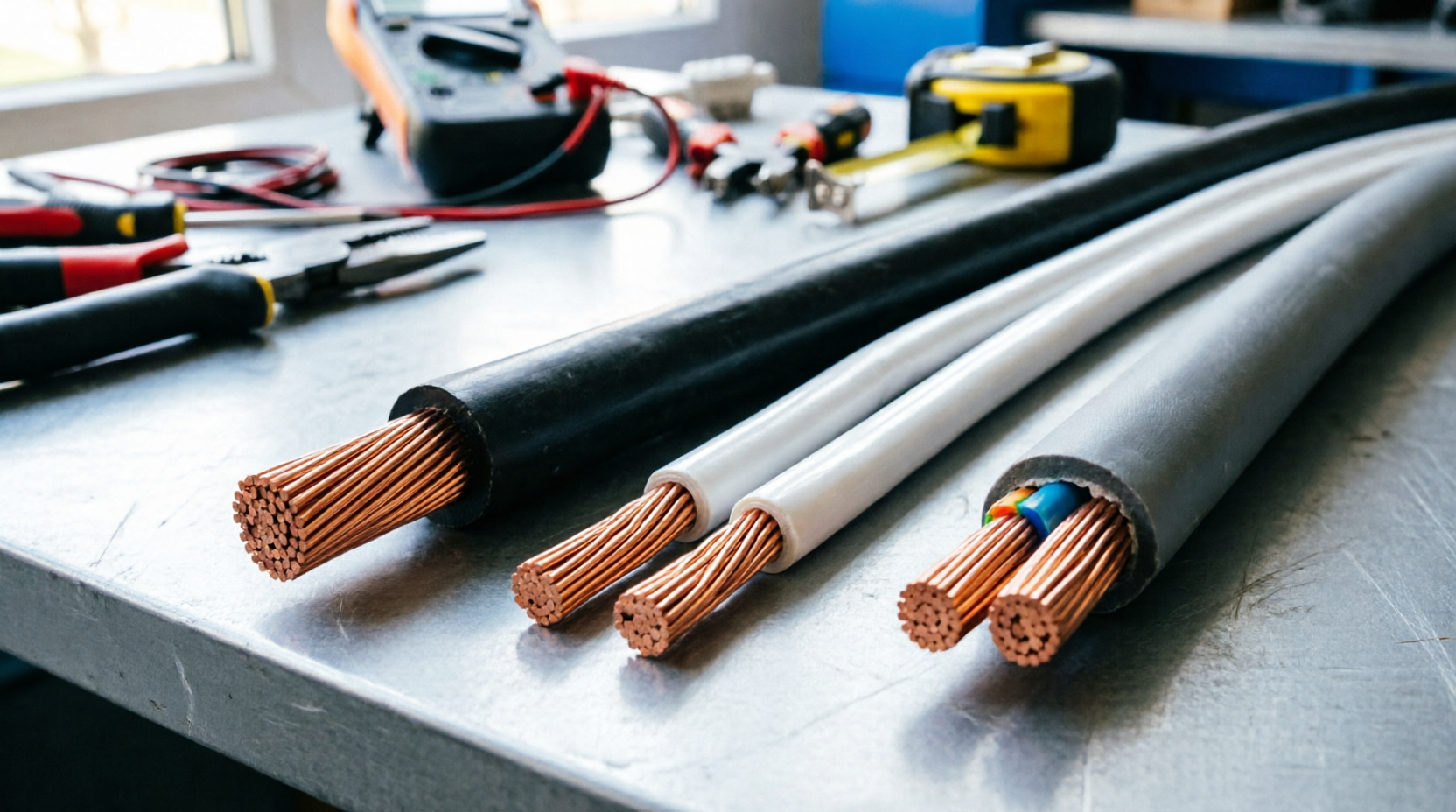

Популярные типы кабелей и провода
- ВВГ, ВВГнг, ВВГнг‑LS — медный негорючий кабель для стационарной проводки. Часто используется для проводки в стенах и под розетки.
- NYM (NYM‑J) — европейский аналог для внутренней электропроводки, часто с тонкой изоляцией и жилой из меди; удобен для монтажа в электрощитках.
- ПВС — гибкий шнур с медными гибкими жилами, для соединения подвижных потребителей.
- ШВВП, ШВП — гибкий шнур для приборов с вилками (лампы, удлинители).
- КГ — резиновый гибкий кабель для переносного электроинструмента.

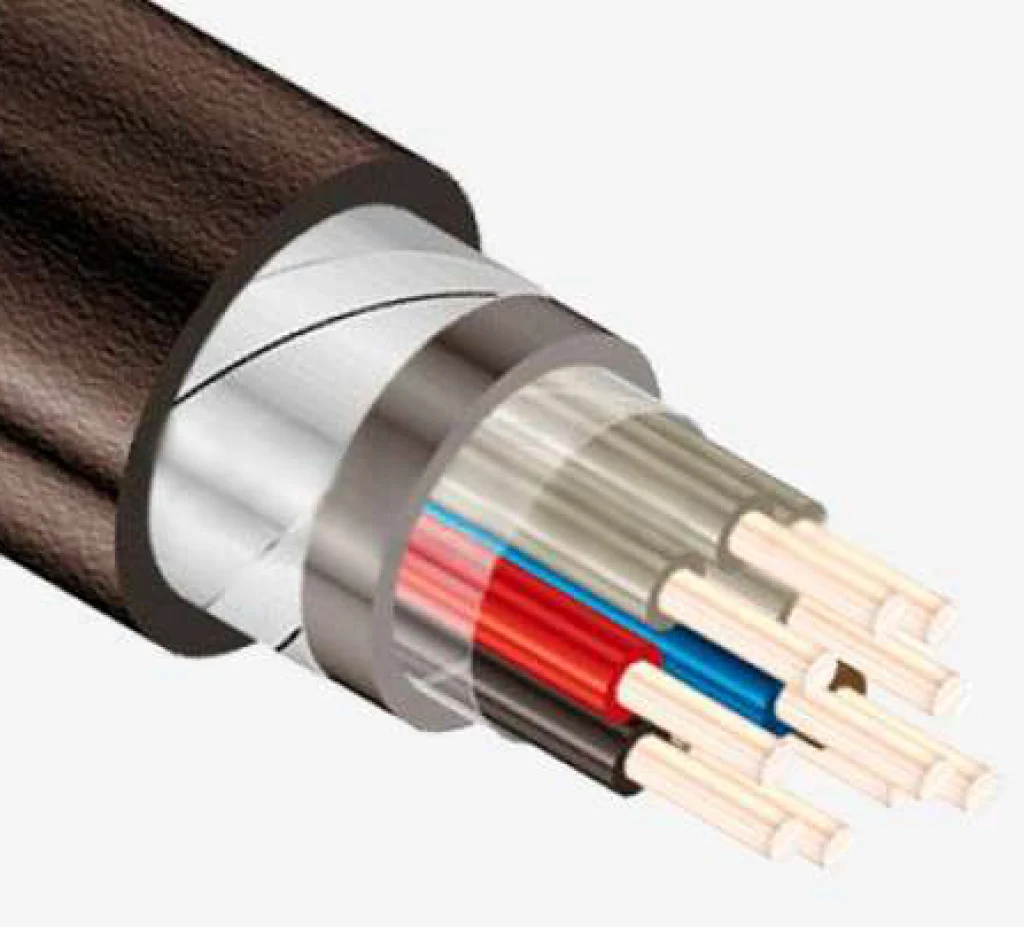

- КВВГ, КППВ и др. — кабели управления и связи.
- СИП — самонесущий изолированный провод для линий наружного электроснабжения.
- АВВГ, АВВГнг — алюминиевые жилы (для линий); применяются реже в быту, чаще — для магистралей.
Частые обозначения сечений и их типичное применение
- 1×1.5 мм², 2×1.5 мм², 3×1.5 мм² — чаще для осветительных групп, низкомощных нагрузок. Рекомендуется для освещения при номинальных автоматах до 10–16 A.
- 1×2.5, 2×2.5, 3×2.5 мм² — стандарт для розеточных линий в жилых помещениях (до 20–25 A). Оптимально для розеток и мелкой бытовой техники.
- 3×4 мм² — используется для линий большей нагрузки: кондиционеры, бойлеры средней мощности.
- 3×6 мм² — для плиты/варочной панели, электрокотла или крупного оборудования.
- 3×10, 3×16, 3×25 мм² — для трёхфазных подключений, мощных электроприборов и распределительных линий.
- 5‑жильные (например, 5×1.5, 5×2.5) — для трёхфазных схем с нулём и защитой PEN/PE.
Характеристики, на которые нужно ориентироваться
- Материал жил: медь (лучше проводимость) или алюминий (дешевле, хуже по проходимость). Для внутриквартирной проводки предпочтительнее медные жилы.
- Номинальное напряжение: 220/380 V. Для бытовой проводки берут кабели с номинальным напряжением 300/500 В или 0.66–1 кВ для магистралей.
- Температурный диапазон эксплуатации: обратите внимание, если кабель будет на улице или в неотапливаемом помещении.
- Класс горючести и дымообразования: маркировки нг (негорючий) и LS (low smoke) важны для жилых зданий — в случае пожара меньше дыма и токсичных газов.
- Гибкость: для штробы и прокладки в гофре лучше выбирать гибкие шнуры (ПВС, ШВВП) либо многожильные провода.
- Экранирование и броня: для силовых линий в земле или высокой механической нагрузки выбирают бронированные кабели.
Практические советы по подбору под конкретные задачи
- Освещение в квартире — ВВГ 1×1.5 или 3×1.5 (группы освещения): экономично и безопасно при автомате 10–16 A.
- Розеточные линии — ВВГ 2.5 мм² (2×2.5 или 3×2.5 при наличии заземления): стандарт для большинства бытовых приборов.
- Электроплита и варочные панели — 3×4–6 мм² (в зависимости от мощности) либо 5×6 при трёхфазном подключении. Для массивных нагрузок (до 7–10 кВт) рассмотрите 6–10 мм².
- Бойлеры, котлы, тепловые завесы — 2.5–6 мм² в зависимости от мощности; лучше учитывать пусковые токи.
- Удлинители и гибкие подключения — ПВС, ШВВП соответствующего сечения (например, ПВС 3×1.5 для переносного инструмента до 2 кВт).
- Внешние линии — СИП или бронированные кабели с защитой от влаги и УФ.
Как считать токовую нагрузку и падение напряжения
- Токовая нагрузка жилы зависит от сечения и условий прокладки; ориентировочно: 1.5 мм² — до 16 A; 2.5 мм² — до 20–25 A; 4 мм² — до 25–32 A; 6 мм² — до 32–40 A.
- При значительной длине линии учитывайте падение напряжения: более 3–5% — недопустимо. Для длинных линий увеличивайте сечение.
