Винты и болты: полный гид по крепежным элементам и их применению

Крепежные элементы являются неотъемлемой частью любого строительного или производственного процесса. Среди всего многообразия метизов особое место занимают винты и болты, которые различаются по конструкции, назначению и стандартам. При выборе крепежа важно учитывать такие параметры, как болт DIN 912 размеры, класс прочности и тип покрытия, чтобы обеспечить надежное соединение деталей.

Основные отличия винтов от болтов

Хотя винты и болты относятся к резьбовым крепежным элементам, между ними есть существенные различия:

• Способ монтажа - болты требуют гайки, винты вкручиваются в резьбовое отверстие
• Форма головки - у болтов обычно шестигранная, у винтов разнообразная
• Назначение - болты для разъемных соединений, винты могут создавать постоянные соединения

Болты

Используются в паре с гайкой, требуют сквозного отверстия в соединяемых деталях. Обеспечивают разборное соединение с возможностью многократного монтажа/демонтажа.

Винты

Могут вкручиваться непосредственно в деталь с резьбой или создавать резьбу при вкручивании (самонарезающие винты). Часто имеют специальные шлицы под разные инструменты.

Стандарты крепежных элементов

Наиболее распространенные системы стандартизации:

DIN (Deutsches Institut für Normung)

Немецкие стандарты, широко применяемые во всем мире. Включают DIN 933 (болты с шестигранной головкой), DIN 912 (болты с внутренним шестигранником) и другие.

ISO (International Organization for Standardization)

Международные стандарты, гармонизированные с DIN. ISO 4014 и ISO 4017 аналогичны DIN 933 и DIN 931 соответственно.

ГОСТ

Государственные стандарты стран СНГ. ГОСТ 7798-70 соответствует DIN 933, ГОСТ Р ИСО 4014-2003 - ISO 4014.

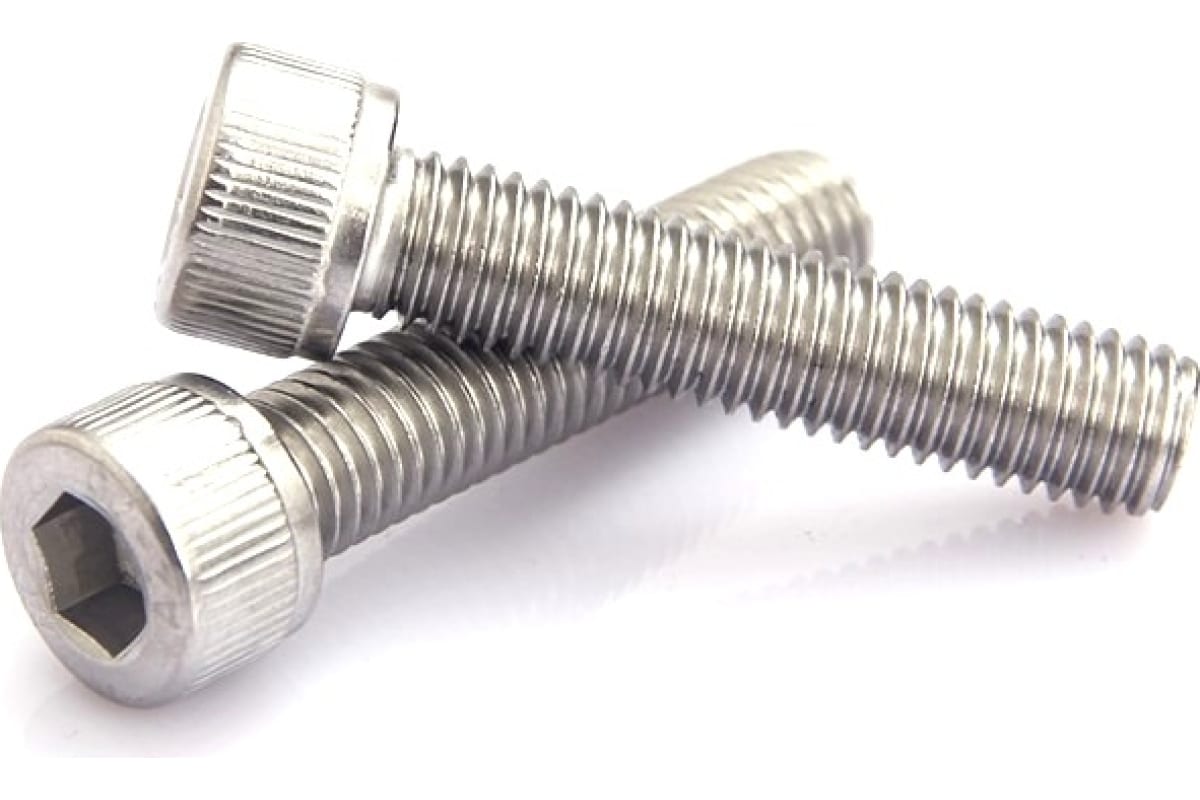

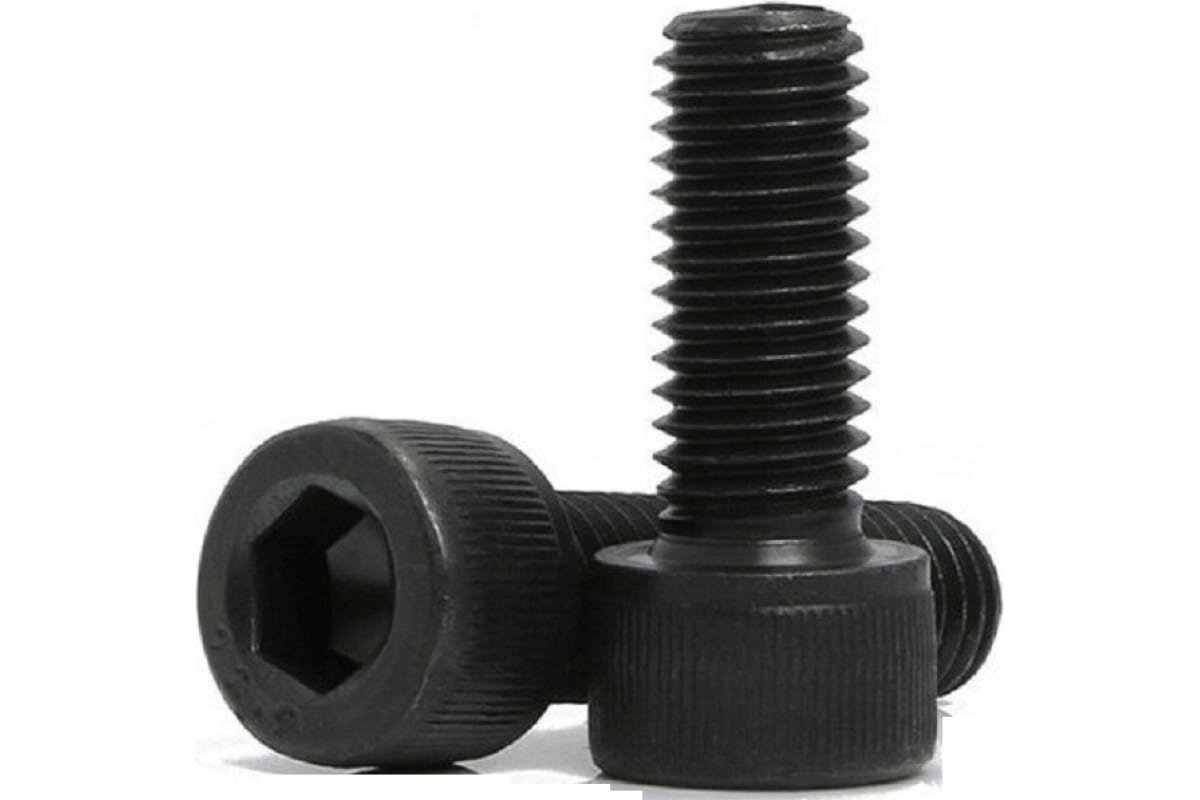

Болты с внутренним шестигранником DIN 912

Особенности конструкции и применения:

Болты DIN 912, также известные как винты с внутренним шестигранником, имеют цилиндрическую головку с шестигранным углублением. Они широко используются в машиностроении, приборостроении и других областях, где требуется аккуратное и компактное крепежное соединение.

Для специалистов, работающих с этим типом крепежа, полезно иметь под рукой каталог болтов DIN 912 размеры, который включает все стандартные исполнения от M3 до M64 с различной длиной стержня.

Основные размеры DIN 912

Стандартные диаметры резьбы: M3, M4, M5, M6, M8, M10, M12, M16, M20, M24, M30, M36, M42, M48, M56, M64. Длина стержня варьируется от 6 мм для M3 до 500 мм для M64.

Классы прочности

Наиболее распространенные: 8.8, 10.9 и 12.9. Цифра перед точкой означает 1/100 номинального значения предела прочности на растяжение (в МПа), после точки - отношение предела текучести к пределу прочности.

Виды винтов и их применение

Разнообразие винтов позволяет решать различные технические задачи:

• Саморезы - для соединения с мягкими материалами без предварительного нарезания резьбы
• Мебельные винты (конфирматы) - специально для сборки мебели
• Установочные винты - для фиксации деталей относительно друг друга
• Анкерные болты - для крепления в бетон и другие плотные материалы

Материалы и покрытия

Выбор материала и защитного покрытия зависит от условий эксплуатации:

Сталь

Углеродистая сталь - самый распространенный вариант. Легированные стали применяют для ответственных соединений и в агрессивных средах.

Нержавеющая сталь

A2 (304) и A4 (316) - для повышенной коррозионной стойкости. Используются в пищевой промышленности, морских условиях.

Защитные покрытия

Цинкование (гальваническое и термодиффузионное), кадмирование, фосфатирование, оксидирование. Увеличивают срок службы в агрессивных средах.

Как правильно подобрать крепеж

Ключевые параметры при выборе винтов и болтов:

Диаметр и шаг резьбы

Должны точно соответствовать ответной части. Метрическая резьба обозначается буквой M и цифрой (диаметр в мм), например M8×1.25.

Длина стержня

Подбирается с учетом толщины соединяемых деталей. Для болтов - плюс высота гайки и шайбы, для винтов - глубина ввинчивания.

Класс прочности

Определяется нагрузками на соединение. Для ответственных конструкций не ниже 8.8, для особо ответственных - 10.9 или 12.9.

Моменты затяжки

Правильная затяжка резьбовых соединений обеспечивает их надежность:

Рекомендуемые моменты зависят от класса прочности, диаметра резьбы и типа смазки. Например, для болта M10 класса 8.8 без смазки момент затяжки составляет около 50 Н·м.

Превышение момента может привести к срыву резьбы или поломке болта. Недостаточная затяжка - к самоотвинчиванию соединения под нагрузкой.

Контроль качества крепежа

Основные методы проверки:

• Измерение размеров (микрометры, калибры)
• Испытания на растяжение и твердость
• Контроль защитных покрытий (толщина, адгезия)
• Визуальный осмотр на отсутствие дефектов

Сертифицированный крепеж сопровождается паспортом качества с указанием результатов испытаний.

Тенденции в производстве крепежа

Современные направления развития:

Высокопрочные материалы

Создание сталей с пределом прочности до 1600 МПа и более для ответственных конструкций.

Умные крепежные системы

Болты с датчиками натяжения, индикаторами правильной затяжки, RFID-метками для отслеживания.

Экологичные покрытия

Разработка альтернатив гальваническим покрытиям на основе нанотехнологий.

Хранение и упаковка

Для сохранения качества крепежа важно:

Хранить в сухих помещениях, защищенных от атмосферных осадков. Желательно поддерживать стабильную температуру и влажность.

Использовать оригинальную упаковку (коробки, блистеры, пакеты с зип-локом). Мелкие крепежные элементы лучше хранить рассортированными по типоразмерам.

При длительном хранении метизов с цинковым покрытием применять ингибиторы коррозии или вакуумную упаковку.

Винты и болты, несмотря на свою кажущуюся простоту, являются высокотехнологичными изделиями, от качества которых зависит надежность тысяч конструкций - от бытовой техники до мостов и небоскребов. Правильный выбор крепежа с учетом всех параметров - залог долговечности и безопасности любых соединений.
