Устройство и применение пневматического оборудования в промышленности и быту

Пневматические системы давно стали неотъемлемой частью современных производственных процессов, автосервисов и строительных площадок. Сжатый воздух, выступающий в роли носителя энергии, обеспечивает высокую безопасность, надежность и эффективность работы множества механизмов. При выборе подходящего оснащения специалисты часто обращаются к проверенным поставщикам, таким как Пневмо-трейд, чтобы гарантировать долговечность и совместимость всех элементов. Понимание устройства таких систем помогает правильно эксплуатировать технику и избегать преждевременного износа деталей.

Главное преимущество пневматики перед электрическими и гидравлическими аналогами заключается в абсолютной пожарной безопасности. Искрение, способное привести к возгоранию в запыленных или загазованных помещениях, здесь полностью исключено. Кроме того, пневматические двигатели не перегреваются при длительных нагрузках и могут работать в условиях высокой влажности, что делает их незаменимыми в шахтах, на химических производствах и в судостроении.

Базовые принципы функционирования пневмосетей

Любая пневматическая магистраль начинается с компрессора, который забирает атмосферный воздух, сжимает его до заданного давления и направляет в ресивер или напрямую в магистраль. Однако просто сжать воздух недостаточно для стабильной работы оборудования. Атмосферный воздух содержит влагу, механические примеси и иногда масляные пары. Попадая в рабочие цилиндры или шестерни инструмента, эти загрязнения вызывают коррозию, ускоряют износ трущихся пар и приводят к заклиниванию механизмов.

Именно поэтому важнейшим этапом является подготовка воздушной смеси. Для этого применяются специальные блоки подготовки воздуха, которые выполняют функции фильтрации, регулирования давления и дозированной подачи смазки. Без грамотной очистки пневмолинии даже самый качественный инструмент выйдет из строя за несколько месяцев интенсивной эксплуатации.

По мнению инженеров-проектировщиков промышленных коммуникаций, качество подготовки сжатого воздуха напрямую определяет срок службы всего парка пневматического оборудования. Использование многоступенчатых систем фильтрации позволяет сократить расходы на замену запчастей более чем на тридцать процентов.

Классификация пневматического инструмента

Все существующее оборудование, работающее на сжатом воздухе, можно разделить на несколько крупных групп в зависимости от принципа преобразования энергии и характера выполняемых операций.

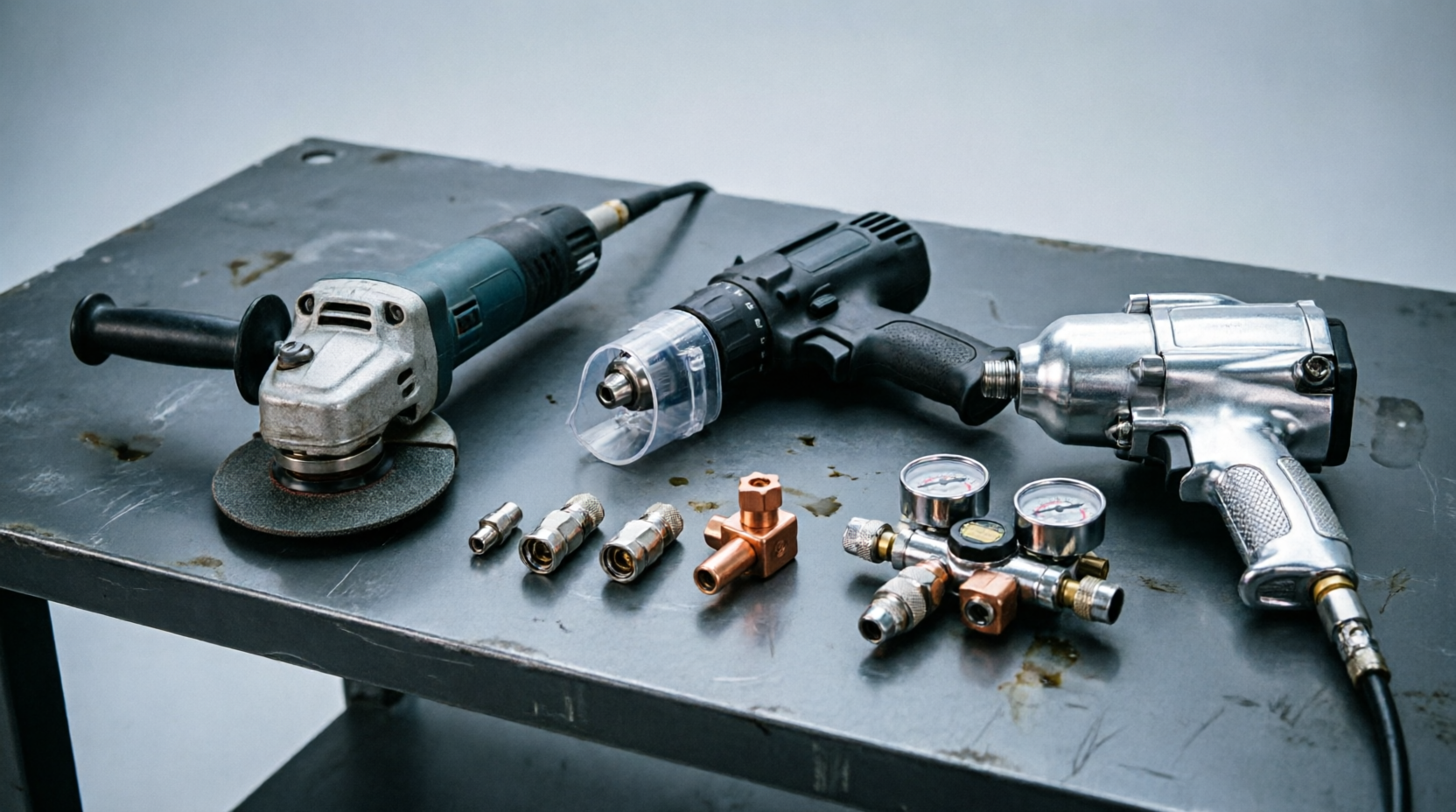

• Вращательное действие. К этой категории относятся шлифовальные машины, дрели, гайковерты и заклепочники. В их основе лежит пневмодвигатель роторного или шестеренчатого типа, преобразующий давление воздуха в крутящий момент.
• Ударное воздействие. Это отбойные молотки, перфораторы, молотки для клепки и гвоздезабиватели. Энергия сжатого воздуха передается на поршень, который совершает возвратно-поступательные движения и наносит удары по рабочему органу.
• Струйное оборудование. Краскопульты, пескоструйные аппараты и продувочные пистолеты используют кинетическую энергию воздушного потока для распыления материалов или очистки поверхностей.

Каждый из перечисленных типов требует определенных параметров сети. Например, для ударных механизмов критически важен объемный расход воздуха, тогда как для точных шлифовальных машин приоритетом является стабильность давления и отсутствие пульсаций в магистрали.

Особенности конструкции пневмодвигателей

Сердцем любого вращающегося инструмента является пневмомотор. Чаще всего применяются пластинчато-роторные механизмы, отличающиеся компактностью и высоким коэффициентом полезного действия. Сжатый воздух поступает в рабочую камеру, давит на выдвижные пластины ротора и заставляет его вращаться. Отработанный воздух через выхлопные окна покидает корпус, создавая характерный шум, для снижения которого современные модели оснащаются встроенными глушителями.

В ударных инструментах используется принципиально иная схема. Воздух подается в золотниковый механизм, который попеременно направляет поток в переднюю и заднюю полости цилиндра. Это заставляет массивный поршень-боек двигаться с огромной скоростью, нанося сотни ударов в минуту. Такие системы обладают колоссальной удельной мощностью при относительно малом весе самого агрегата.

Ключевые компоненты пневматических магистралей

Надежность работы любого цеха или автомастерской зависит не только от конечного исполнителя, но и от качества вспомогательных элементов, соединяющих компрессорную станцию с рабочими местами.

Магистральные фильтры устанавливаются сразу после компрессора и предназначены для удаления крупных частиц пыли и конденсата. Они имеют автоматические или ручные клапаны слива влаги, которые необходимо регулярно обслуживать. Далее по линии монтируются редукционные клапаны, понижающие давление до рабочих значений конкретного потребителя. Манометры позволяют визуально контролировать показатели в реальном времени.

Лубрикаторы представляют собой емкости с маслом, через которые проходит часть воздушного потока. Воздух захватывает мельчайшие капли масляной взвеси и доставляет их к трущимся деталям инструмента. Важно отметить, что некоторые виды оборудования, например краскопульты или пескоструйные аппараты, требуют абсолютно сухого и чистого воздуха без следов смазки, поэтому для них проектируются отдельные ветки магистрали, минуя лубрикаторы.

Трубопроводы и соединительная арматура

Для транспортировки сжатого воздуха используются трубы из оцинкованной стали, меди или современных полимерных материалов. Медные и полимерные линии предпочтительнее, так как они не подвержены внутренней коррозии, а значит, в систему не попадает ржавчина. Разводка всегда выполняется с небольшим уклоном от компрессора, чтобы конденсат мог стекать в нижние точки, где устанавливаются дренажные клапаны.

Быстросъемные соединения позволяют мгновенно подключать и отключать шланги без потери давления в основной магистрали. Качественные муфты изготавливаются из закаленной стали или латуни и оснащаются двойными уплотнительными кольцами, предотвращающими утечки. Использование дешевых аналогов часто приводит к падению рабочего давления на конце шланга, что снижает мощность инструмента и увеличивает время выполнения операций.

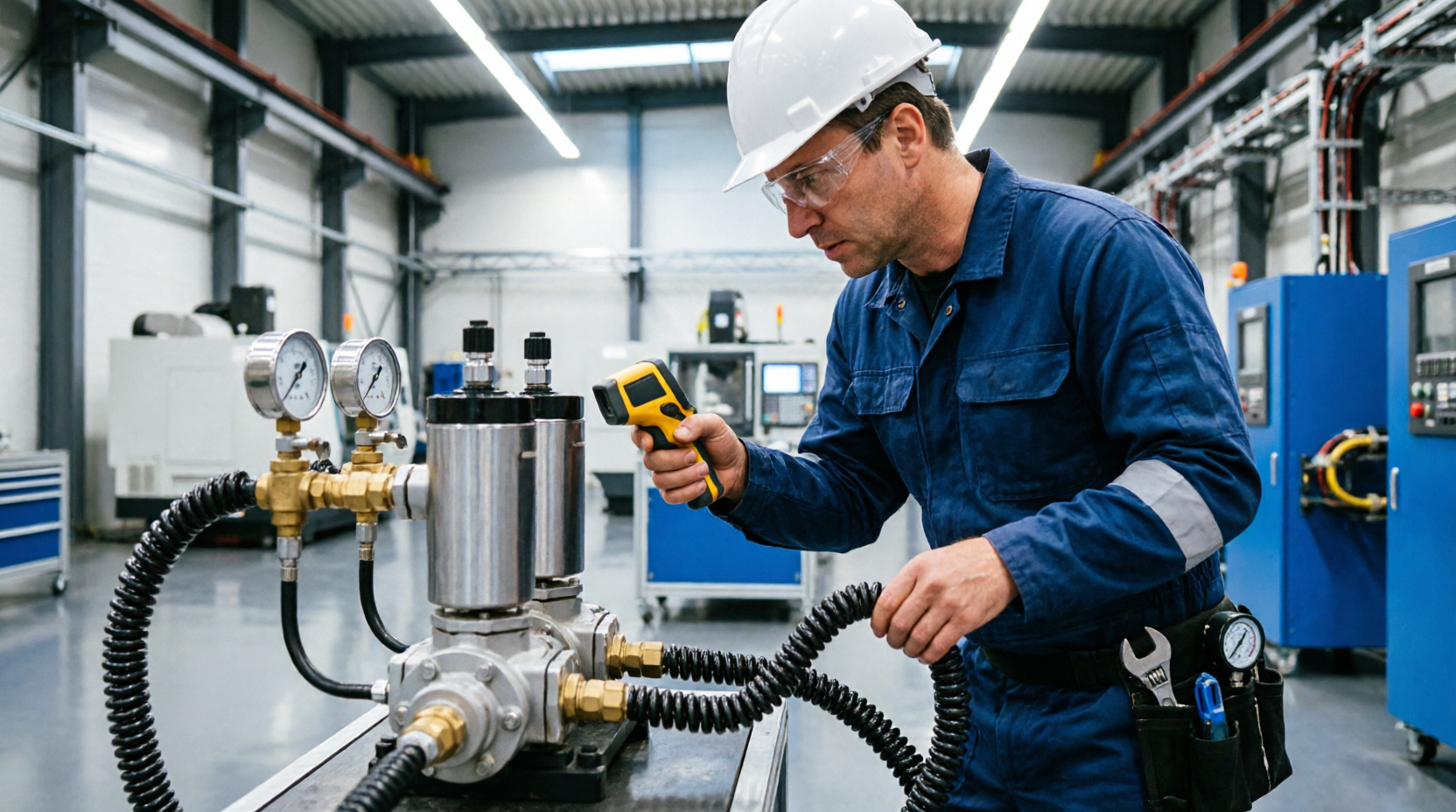

Специалисты по техническому обслуживанию рекомендуют проводить регулярный аудит пневмосетей с помощью ультразвуковых детекторов утечек. Своевременное обнаружение микротрещин в шлангах и неплотностей в резьбовых соединениях способно снизить энергопотребление компрессорной станции на пятнадцать-двадцать процентов.

Требования к безопасности при работе с пневматикой

Несмотря на кажущуюся безопасность сжатого воздуха, работа с пневматическими системами сопряжена с определенными рисками. Разрыв шланга под высоким давлением может нанести серьезные травмы, а отлетающая окалина или стружка при работе шлифмашиной опасны для зрения. Поэтому строгое соблюдение правил техники безопасности является обязательным условием.

• Перед началом работ необходимо визуально осмотреть шланги на предмет вздутий, трещин и потертостей. Поврежденные рукава подлежат немедленной замене.
• Запрещается направлять струю сжатого воздуха на себя или окружающих, даже если пистолет используется просто для обдува одежды от пыли. Воздух под давлением способен проникнуть под кожу и вызвать эмболию.
• При замене оснастки или проведении ремонтных работ инструмент должен быть полностью отсоединен от магистрали, а остаточное давление стравлено через спускной клапан.

Средства индивидуальной защиты

Операторы пневматического оборудования в обязательном порядке должны использовать защитные очки или прозрачные щитки. Уровень шума при работе многих пневмомоторов и отбойных молотков превышает допустимые санитарные нормы, поэтому применение противошумных наушников или берушей является необходимостью. При работе в запыленных условиях, например, при шлифовке бетона или пескоструйной очистке, не обойтись без респираторов с соответствующим классом фильтрации.

Техническое обслуживание и продление ресурса

Долговечность пневматического парка напрямую зависит от регулярности профилактических мероприятий. В отличие от электрических машин, где основным врагом является перегрев обмоток, пневматика страдает от недостатка смазки и попадания абразивных частиц.

Ежедневное обслуживание включает в себя слив конденсата из ресивера и влагоотделителей. Вода, скапливающаяся в системе, не только вызывает коррозию, но и зимой может замерзнуть в узких каналах клапанов, полностью заблокировав работу инструмента. Раз в квартал рекомендуется промывать фильтрующие элементы и проверять калибровку редукторов давления.

Капитальный ремонт пневмодвигателей обычно сводится к замене изношенных графитовых или пластиковых лопаток ротора, а также уплотнительных колец и подшипников. Эта процедура не требует сложного стендового оборудования и может выполняться силами штатных механиков предприятия. Своевременная замена расходных материалов позволяет поддерживать изначальные мощностные характеристики техники на протяжении многих лет.

Специфика применения в различных отраслях

В автомобильной промышленности пневматика занимает лидирующие позиции на сборочных конвейерах и в ремонтных зонах. Гайковерты позволяют затягивать резьбовые соединения с точно заданным моментом, что критически важно для безопасности узлов шасси и двигателя. Пневматические шлифовальные машинки используются для подготовки кузовных деталей к покраске, обеспечивая идеальную гладкость поверхности без риска перегрева металла.

В стоматологии и ювелирном деле применяются микроскопические пневмомоторы, работающие на очень низких давлениях. Они обеспечивают невероятно плавное вращение боров и фрез, позволяя мастеру выполнять филигранную работу. Здесь требования к чистоте воздуха максимальны: используются специальные безмасляные компрессоры и многоступенчатые мембранные осушители, гарантирующие полное отсутствие влаги и масляных аэрозолей.

Деревообрабатывающая отрасль также немыслима без сжатого воздуха. Гвоздезабивные и скобозабивные пистолеты многократно ускоряют процесс сборки деревянных каркасов, изготовления мебели и монтажа отделочных материалов. Пневматические цилиндры управляют зажимами на станках, обеспечивая надежную фиксацию заготовок при фрезеровании и распиловке.
