Тали рычажные: устройство, виды, применение и выбор
Рычажные тали — это компактные и надежные грузоподъемные механизмы, широко используемые в промышленности, строительстве, автосервисах и складском хозяйстве. В отличие от цепных или электрических талей, они не требуют подвесной системы и могут работать в ограниченном пространстве.
В этой статье мы подробно рассмотрим:
- Устройство и принцип работы рычажных талей
- Основные виды и их технические характеристики
- Сферы применения в различных отраслях
- Критерии выбора оптимальной модели
- Правила безопасной эксплуатации
- Сравнение с другими типами талей
1. Что такое рычажная таль?

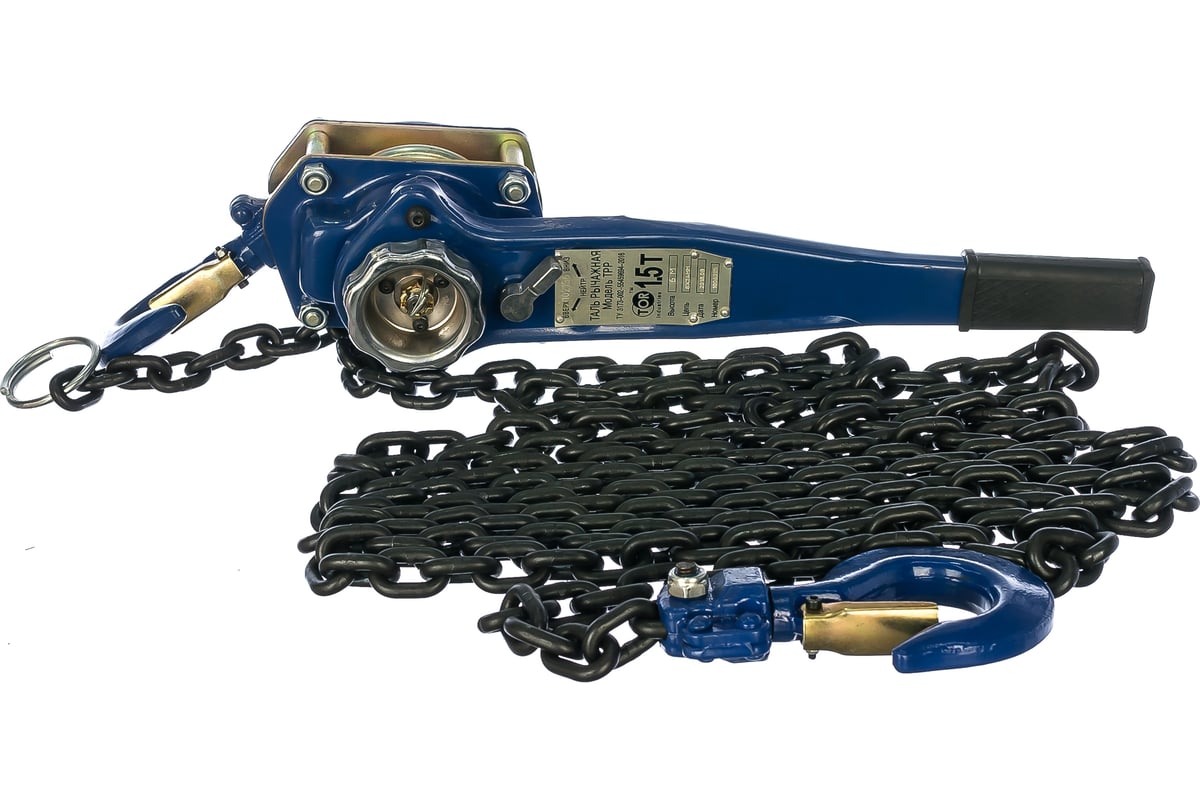

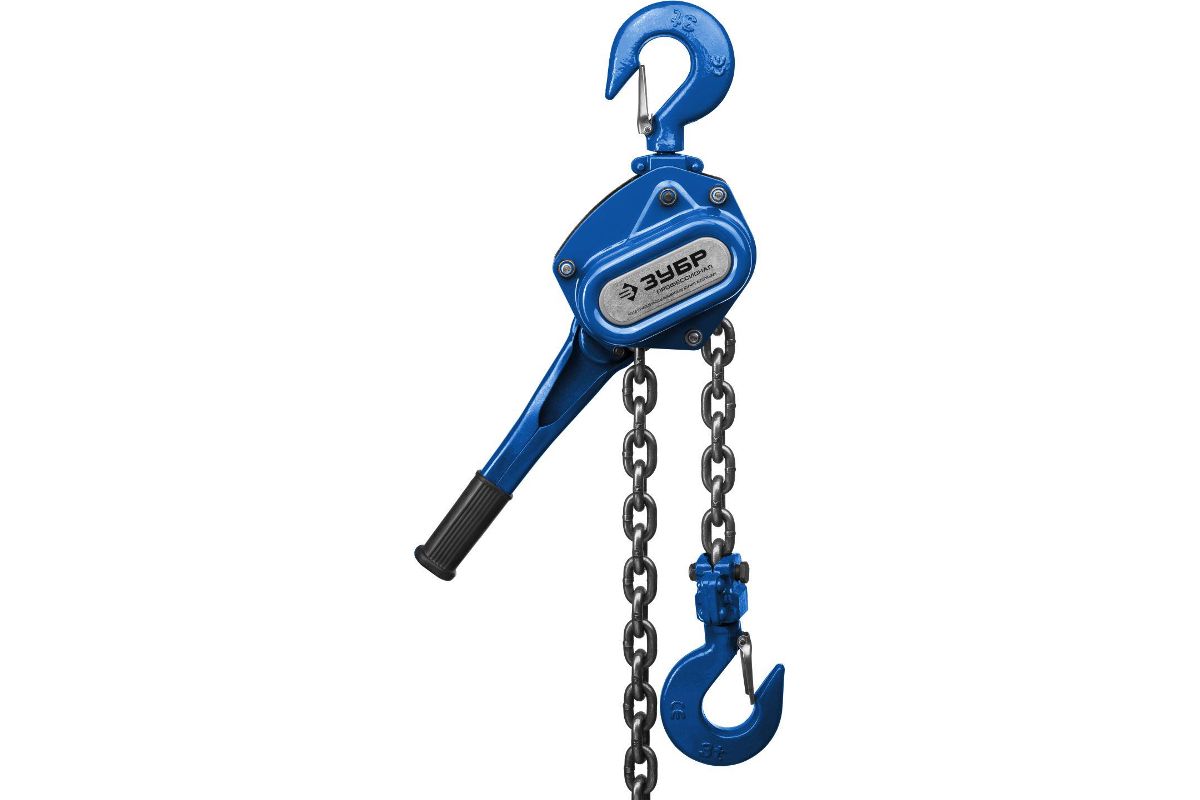

Тали рычажные — это ручной грузоподъемный механизм, предназначенный для вертикального подъема и перемещения грузов. Основные элементы конструкции:
- Корпус (из стали или алюминиевого сплава)
- Грузоподъемный механизм (шестеренчатая или червячная передача)
- Рычаг (приводит механизм в действие)
- Грузовая цепь (обычно калиброванная, с высоким классом прочности)
- Крюковая подвеска (для фиксации груза)
Принцип работы: оператор вручную воздействует на рычаг, который через систему шестерен приводит в движение цепь с грузом.
2. Виды рычажных талей
2.1. По типу передачи
| Тип | Принцип работы | Грузоподъемность | Преимущества | Недостатки |
|---|---|---|---|---|
| Шестеренчатые | Передача усилия через зубчатые шестерни | 0,5–10 т | Высокий КПД, плавный ход | Требуют смазки |
| Червячные | Используется червячная пара | 0,25–5 т | Точность позиционирования | Большие потери на трение |
2.2. По материалу корпуса
- Стальные — более прочные, подходят для тяжелых условий эксплуатации
- Алюминиевые — легкие, коррозионностойкие, но менее долговечные
2.3. По способу крепления
- Стационарные (крепятся к балкам)
- Передвижные (с тележкой для перемещения по монорельсу)
3. Технические характеристики
Основные параметры, на которые стоит обратить внимание:
| Параметр | Диапазон значений | Что влияет |
|---|---|---|
| Грузоподъемность | 0,25–10 тонн | Максимальный вес груза |
| Длина цепи | 1,5–6 метров | Высота подъема |
| Передаточное число | 1:10 – 1:40 | Усилие на рычаге |
| Вес тали | 5–30 кг | Мобильность |
Пример: Таль шестеренчатая 1т имеет передаточное число 1:20 — это означает, что для подъема 1000 кг на рычаг нужно приложить усилие всего ~5 кг.
4. Сферы применения
4.1. Промышленность
- Монтаж оборудования
- Обслуживание станков
4.2. Строительство
- Установка бетонных блоков
- Подъем строительных материалов
4.3. Автосервисы
- Демонтаж двигателей
- Подвеска узлов автомобиля
4.4. Склады
- Перемещение упаковок
- Погрузочно-разгрузочные работы
Важно: В отличие от тельферов, рычажные тали не требуют электропитания, что делает их незаменимыми при работах в полевых условиях.
5. Как выбрать рычажную таль?
5.1. Критерии выбора
- Грузоподъемность — должен быть запас 20-30% от максимального веса груза
- Высота подъема — определяется длиной цепи
- Частота использования — для интенсивной работы лучше стальные модели
- Условия эксплуатации — для улицы нужны антикоррозионные покрытия
5.2. Топ-5 производителей
- Zubr (Беларусь) — оптимальное соотношение цены и качества
- Tali (Россия) — надежные стальные модели
- Stahl (Германия) — премиум-класс с повышенной точностью
- JET (Швейцария) — инновационные решения
- Yale (США) — эталон надежности
6. Эксплуатация и безопасность
6.1. Правила использования
- Регулярная смазка механизма
- Проверка состояния цепи перед работой
- Запрет на подъем людей
- Использование стропов с запасом прочности
6.2. Частые неисправности
- Износ шестерен
- Деформация цепи
- Заклинивание механизма
Совет: Раз в год проводите полное обслуживание у специалистов.
7. Сравнение с другими типами талей
| Параметр | Рычажные | Ручные цепные | Электрические |
|---|---|---|---|
| Грузоподъемность | До 10 т | До 20 т | До 50 т |
| Скорость подъема | 0,5–1 м/мин | 1–2 м/мин | 5–10 м/мин |
| Автономность | Полная | Полная | Требуется питание |
| Цена | Низкая | Средняя | Высокая |
Вывод: Рычажные тали — лучший выбор для работ с умеренными нагрузками в условиях ограниченного пространства.
8. Заключение
Рычажные тали остаются востребованным грузоподъемным оборудованием благодаря своей простоте, надежности и автономности. Правильный выбор модели с учетом конкретных задач обеспечит безопасную и эффективную работу на долгие годы.
Рекомендация: Для бытовых нужд подойдут алюминиевые модели до 1 т, для профессионального использования — стальные шестеренчатые тали с грузоподъемностью 2–5 т.
