Шкаф управления отоплением: как работает, зачем нужен и как выбрать

Шкаф управления отоплением — это важный элемент современной инженерной системы, отвечающий за автоматизацию и надежность теплоснабжения. Такое устройство управляет насосами, регулирует температуру в зависимости от погоды и помогает снизить энергозатраты. Ниже разберёмся, из чего он состоит, какие функции выполняет и как правильно выбрать оборудование под конкретные задачи.

Что такое шкаф управления отоплением и зачем он нужен

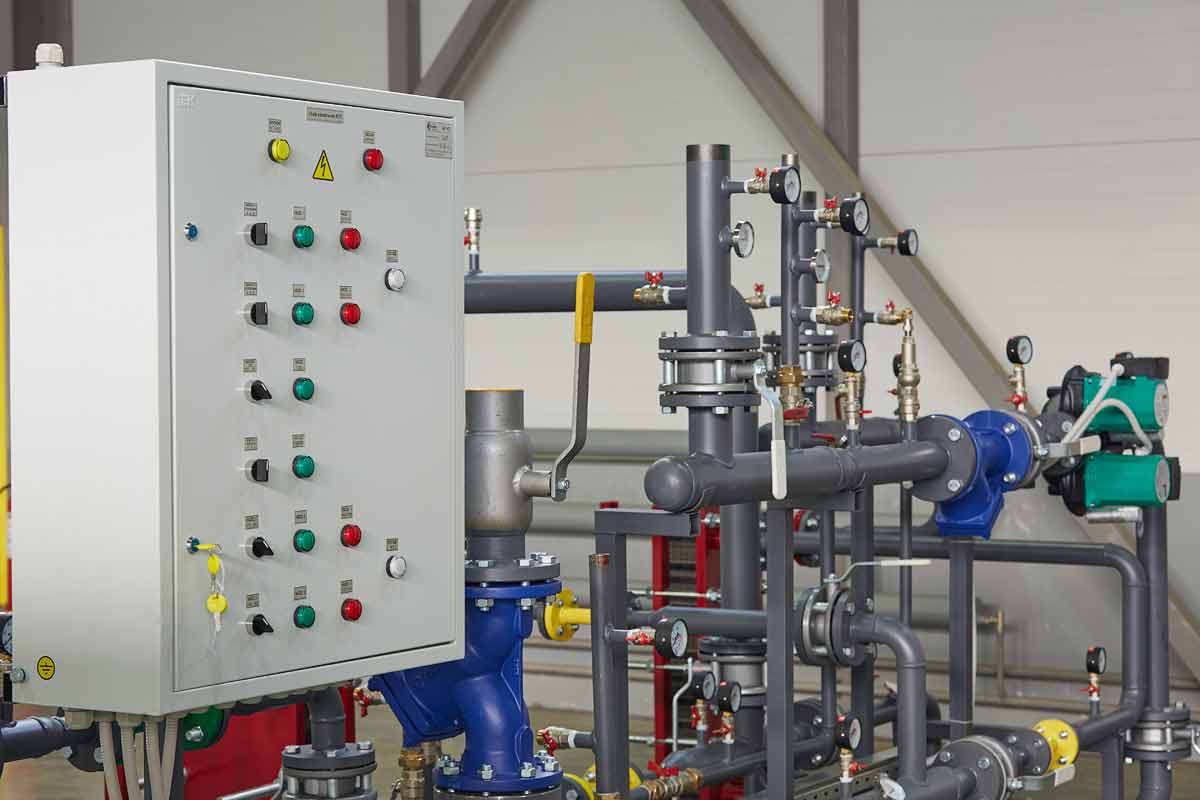

Шкаф представляет собой металлический корпус с установленным внутри электротехническим оборудованием. Его основная задача — автоматическое и ручное управление отопительным контуром, включая насосы, исполнительные механизмы и регулирующие клапаны.

Такие шкафы используются в:

• индивидуальных тепловых пунктах (ИТП),

• котельных,

• многоквартирных домах,

• частных коттеджах,

• производственных помещениях.

Они позволяют обеспечить стабильную работу системы, контролировать температуру теплоносителя, а также оперативно реагировать на изменения внешних условий.

Состав шкафов: какие компоненты входят в комплект

Контроллеры и модули управления

Основной элемент — программируемый контроллер. Он собирает данные с датчиков и отправляет команды исполнительным устройствам.

Пускатели и реле

Используются для включения и отключения насосов и других нагрузок. Реле обеспечивает защиту оборудования от перегрузки и короткого замыкания.

Датчики температуры и давления

Мониторят параметры в системе: температуру подачи и обратки, давление теплоносителя, температуру наружного воздуха.

Терминалы и панели индикации

Обеспечивают визуальный контроль за состоянием оборудования, отображают ошибки и текущие параметры работы.

Принцип работы: от датчиков до исполнительных механизмов

Работа системы основана на данных, полученных с датчиков. Контроллер анализирует текущие значения и сравнивает их с заданными. В зависимости от погодных условий или графика работы запускаются насосы, регулируются положения клапанов, корректируется температура.

Погодозависимое регулирование

При снижении температуры воздуха шкаф увеличивает подачу тепла, при потеплении — снижает, поддерживая комфорт и снижая излишний расход энергии.

Управление насосами и электроприводами клапанов

Программируемые сценарии позволяют чередовать включение насосов, обеспечивать их равномерную нагрузку и резервирование в случае отказа.

Преимущества автоматизации через шкаф управления

• Энергосбережение. Точное регулирование позволяет снизить теплопотери и уменьшить расходы на отопление.

• Безопасность. Автоматические защитные функции предотвращают перегрев, замерзание или повреждение оборудования.

• Надёжность. Шкаф обеспечивает бесперебойную работу даже при скачках напряжения или сбоях в системе.

• Гибкость. Возможность настройки по расписанию, адаптация к разным климатическим условиям, подключение к системам диспетчеризации.

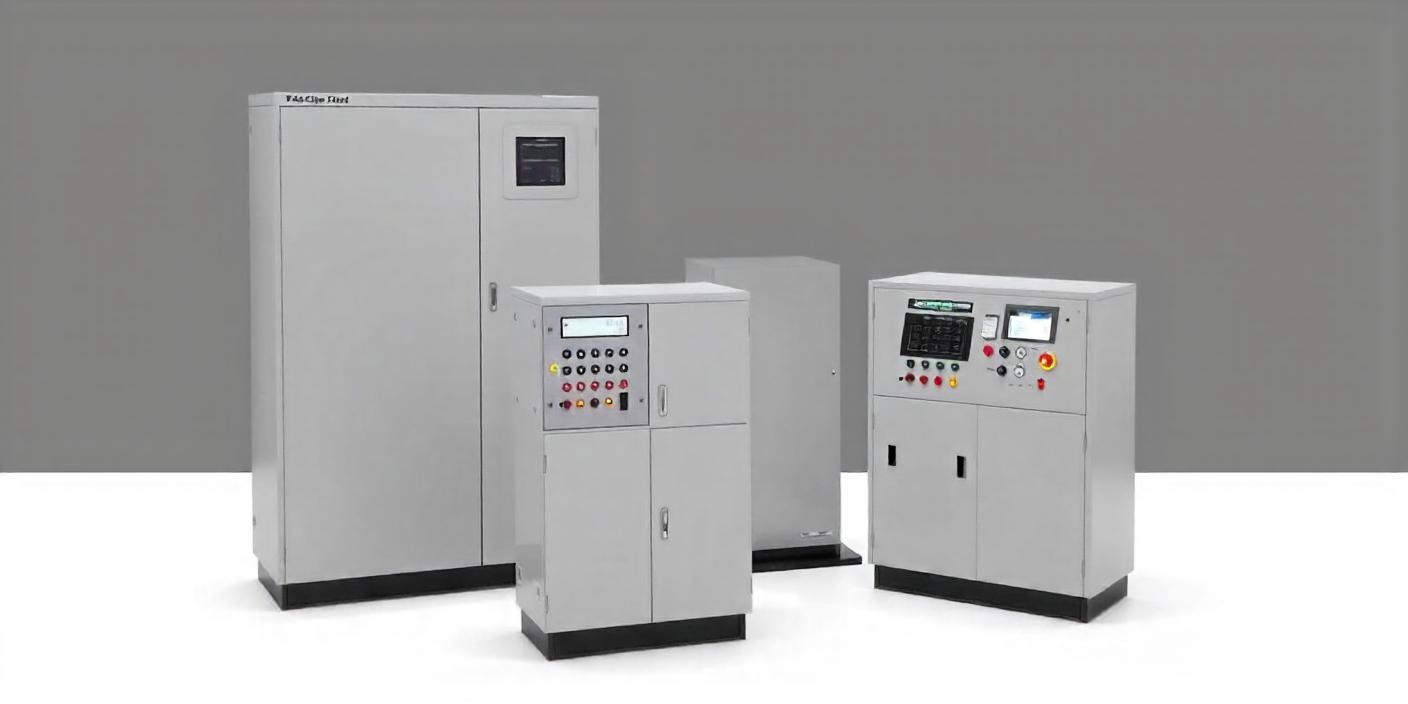

Виды шкафов управления отоплением

По числу контуров

• Для одного контура. Простой вариант — для небольших объектов с одной зоной обогрева.

• Для нескольких контуров. Используются в комплексных системах, где требуется отдельное регулирование для разных помещений или этажей.

С диспетчеризацией

Такие модели подключаются к SCADA или другим системам удалённого мониторинга, что удобно для коммерческих и промышленных объектов.

С резервированием оборудования

Для критичных объектов используются шкафы с двойными насосами и автоматическим переключением в случае отказа основного оборудования.

Как выбрать шкаф под конкретную систему

Выбор зависит от задач, которые должна выполнять система:

• Для частного дома подойдёт компактный вариант с базовыми функциями.

• Для ИТП в многоквартирном доме важна поддержка погодозависимого регулирования, нескольких контуров и диспетчеризация.

• На производстве стоит выбирать шкафы с промышленным контроллером, резервированием и повышенной степенью защиты.

Также важно учитывать параметры сети, наличие автоматики на объекте, требования по защите от пыли и влаги.

Монтаж и обслуживание: на что обратить внимание

• Перед установкой стоит убедиться в правильности подключения всех цепей и наличии проектной документации.

• Все монтажные работы должны выполняться специалистами с соответствующей квалификацией.

• Необходим регулярный осмотр оборудования: проверка работы датчиков, чистка вентиляции, тестирование автоматики.

• При необходимости шкаф можно дооснастить дополнительными модулями или перенастроить под новые условия эксплуатации.

Правильно подобранный и настроенный шкаф управления отоплением — залог стабильной и экономичной работы системы. Чтобы выбрать оптимальный вариант, важно учитывать особенности объекта, количество контуров и необходимость диспетчеризации. Грамотный монтаж и регулярное обслуживание обеспечат надёжность и долгий срок службы оборудования.
