Шаровые краны: надежные помощники в системах водоснабжения и отопления

В современных системах водоснабжения, отопления и газоснабжения сложно найти более распространенный и востребованный тип запорной арматуры, чем шаровые краны. Их популярность объясняется простой конструкцией, надежностью в работе и удобством использования. Принцип действия этого устройства интуитивно понятен даже человеку, далекому от сантехники: повернул ручку на 90 градусов — поток перекрыт, вернул в исходное положение — система снова в работе.

С развитием технологий автоматизации управления инженерными системами появилась возможность дистанционного управления запорной арматурой. Для сложных систем водоснабжения, отопления или технологических процессов сегодня можно купить шаровый кран с электроприводом, который интегрируется в систему умного дома или промышленную автоматику. Это позволяет управлять потоками жидкостей и газов без непосредственного участия человека.

Устройство и принцип работы шарового крана

Конструкция шарового крана поражает своей простотой и эффективностью. Основным рабочим элементом служит сферическая затворная деталь (шар) со сквозным отверстием. Когда отверстие в шаре совпадает с осью трубопровода, поток среды свободно проходит через кран. При повороте шара на 90 градусов отверстие оказывается перпендикулярно потоку, полностью перекрывая движение.

Корпус крана может изготавливаться из различных материалов: латуни, нержавеющей стали, чугуна или пластика. Внутри располагается шаровой элемент, который плотно прижимается к уплотнительным кольцам (седлам). Эти кольца обычно выполняются из тефлона или других фторопластов, что обеспечивает герметичность в закрытом состоянии и легкость вращения шара.

Шпиндель (шток) передает усилие от ручки управления к шаровому элементу. В месте прохода шпинделя через корпус устанавливается уплотнение, предотвращающее протечку. Конструкция большинства современных кранов предусматривает возможность замены этих уплотнений без демонтажа всего устройства с трубопровода.

«Надежность шарового крана на 90% зависит от качества уплотнительных колец и поверхности шара. Идеально отполированная сфера и качественный фторопласт — залог многолетней беспроблемной службы».

Основные виды шаровых кранов

Классификация шаровых кранов осуществляется по нескольким параметрам: материалу корпуса, типу присоединения, пропускной способности и рабочему давлению. Знание этих особенностей помогает выбрать оптимальное устройство для конкретных условий эксплуатации.

По материалу корпуса

Латунные краны являются наиболее распространенными в бытовом применении. Они устойчивы к коррозии, обладают хорошей прочностью и долговечностью. Качественные латунные краны служат 15-20 лет и более. Для дополнительной защиты многие производители покрывают их никелевым или хромированным покрытием.

Стальные краны предназначены для систем с повышенным рабочим давлением и температурой. Они успешно работают в промышленных системах, центральном отоплении, магистральных трубопроводах. Нержавеющие стальные краны используются в агрессивных средах и пищевой промышленности.

Полипропиленовые краны монтируются методом полифузной сварки в полимерные трубопроводы. Они не разбираются и не ремонтируются, но при этом не подвержены коррозии и имеют доступную стоимость. Такие краны идеально подходят для систем холодного водоснабжения и отопления с рабочими температурами до 90 градусов.

По типу присоединения

Муфтовые краны имеют внутреннюю резьбу и используются в стальных, латунных и пластиковых трубопроводах небольшого диаметра (до 50 мм). Это самый распространенный тип соединения в бытовых системах.

Фланцевые краны применяются на трубопроводах среднего и большого диаметра (от 40 мм и выше). Фланцевое соединение обеспечивает возможность многократного монтажа и демонтажа крана, что особенно важно при ремонте и обслуживании промышленных систем.

Сварные краны присоединяются к трубопроводу методом сварки. Такое соединение обеспечивает абсолютную герметичность и высокую надежность, но исключает возможность демонтажа без разрушения. Применяются на ответственных участках трубопроводов.

Критерии выбора шарового крана

Правильный выбор шарового крана определяет не только его долговечность, но и надежность работы всей системы. При покупке следует обращать внимание на несколько ключевых параметров.

Рабочее давление является одним из важнейших показателей. Для систем центрального отопления многоквартирных домов этот параметр должен быть не менее 16 атмосфер, для автономных систем частных домов достаточно 10 атмосфер. Для систем холодного водоснабжения обычно достаточно кранов на 10 атмосфер.

Диаметр прохода определяет пропускную способность крана. Полнопроходные краны имеют отверстие в шаре, практически равное диаметру трубопровода. Такие устройства создают минимальное гидравлическое сопротивление, но стоят дороже. Стандартнопроходные краны имеют отверстие на один типоразмер меньше, что несколько снижает пропускную способность, но делает конструкцию более компактной и дешевой.

Температурный диапазон указывает, при каких температурах среды может эксплуатироваться кран. Для систем холодного водоснабжения подходят краны с рабочими температурами до 40-50 градусов, для систем отопления и горячего водоснабжения — не менее 90-100 градусов.

Качество исполнения можно оценить визуально. Ручка управления должна двигаться плавно, без рывков и заеданий. На корпусе не должно быть раковин, трещин, следов грубой механической обработки. Вес качественного латунного крана ощутимый — слишком легкий кран может быть изготовлен из силумина или других неподходящих сплавов.

Особенности монтажа и эксплуатации

Правильная установка шарового крана значительно влияет на срок его службы. При монтаже следует учитывать несколько важных моментов.

Направление потока обычно указывается стрелкой на корпусе крана. Хотя многие современные краны являются двунаправленными, рекомендуется соблюдать указанное направление для обеспечения оптимальных условий работы уплотнений.

Положение при монтаже может быть любым, но не рекомендуется устанавливать кран маховиком вниз — в этом положении в полости крана может скапливаться грязь и отложения. Также следует избегать приложения чрезмерных усилий при затяжке — это может привести к деформации корпуса и нарушению герметичности.

Обслуживание шаровых кранов минимально. Периодически (раз в 6-12 месяцев) рекомендуется проворачивать кран из крайнего в крайнее положение, даже если в этом нет функциональной необходимости. Это предотвращает прикипание шара к седлам и сохраняет легкость управления.

Замена уплотнительных элементов может потребоваться при появлении протечек через шпиндель или в закрытом состоянии. Многие современные краны имеют конструкцию, позволяющую выполнить эту операцию без демонтажа с трубопровода.

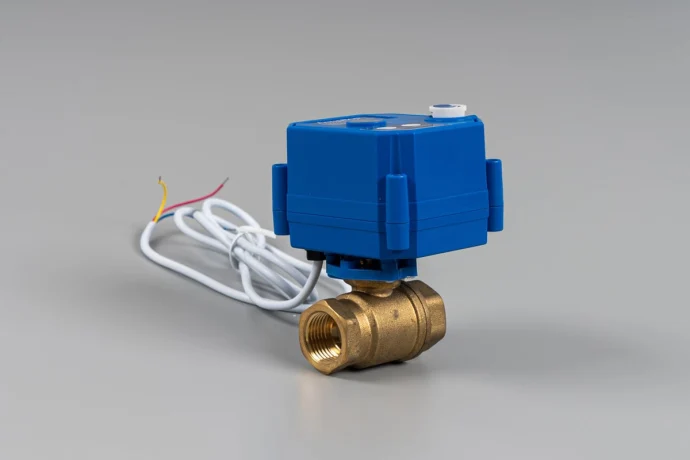

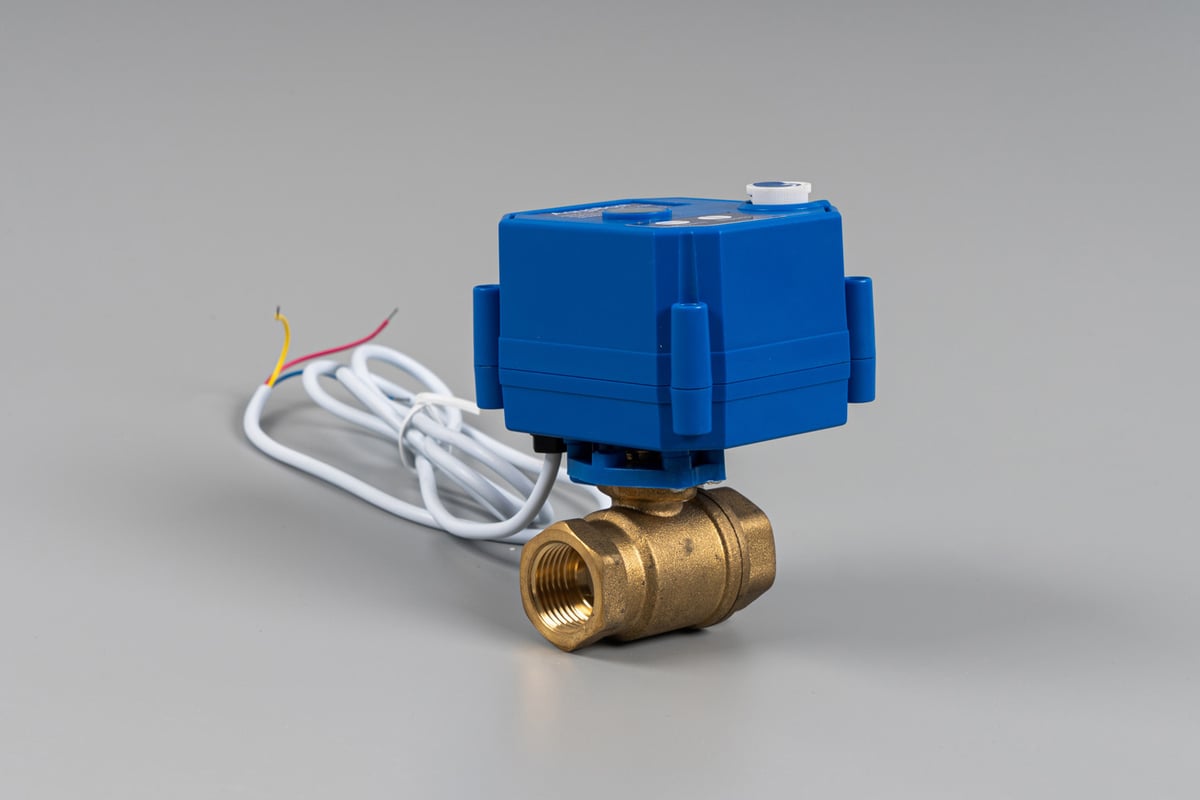

Шаровые краны с электроприводом

Для автоматизации управления потоками сред используются шаровые краны, оснащенные электрическими приводами. Такие устройства находят применение в системах автоматического пожаротушения, технологических линиях, системах умного дома.

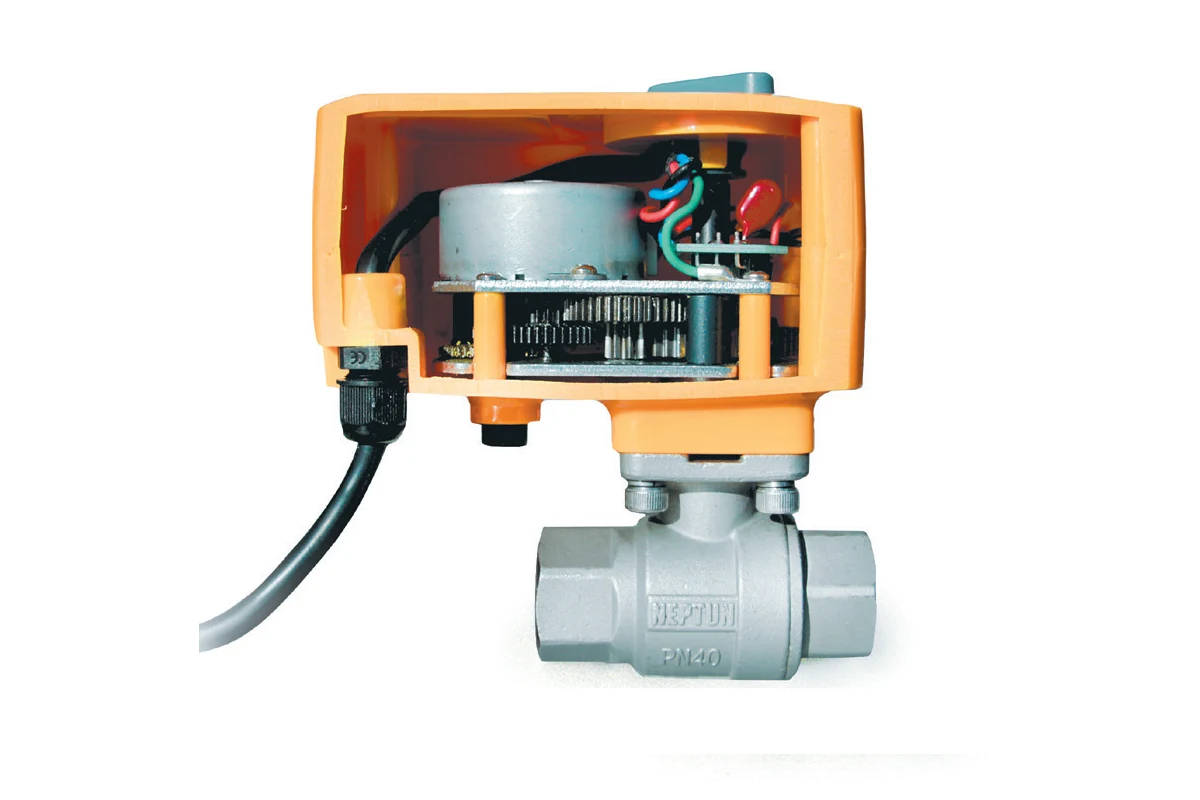

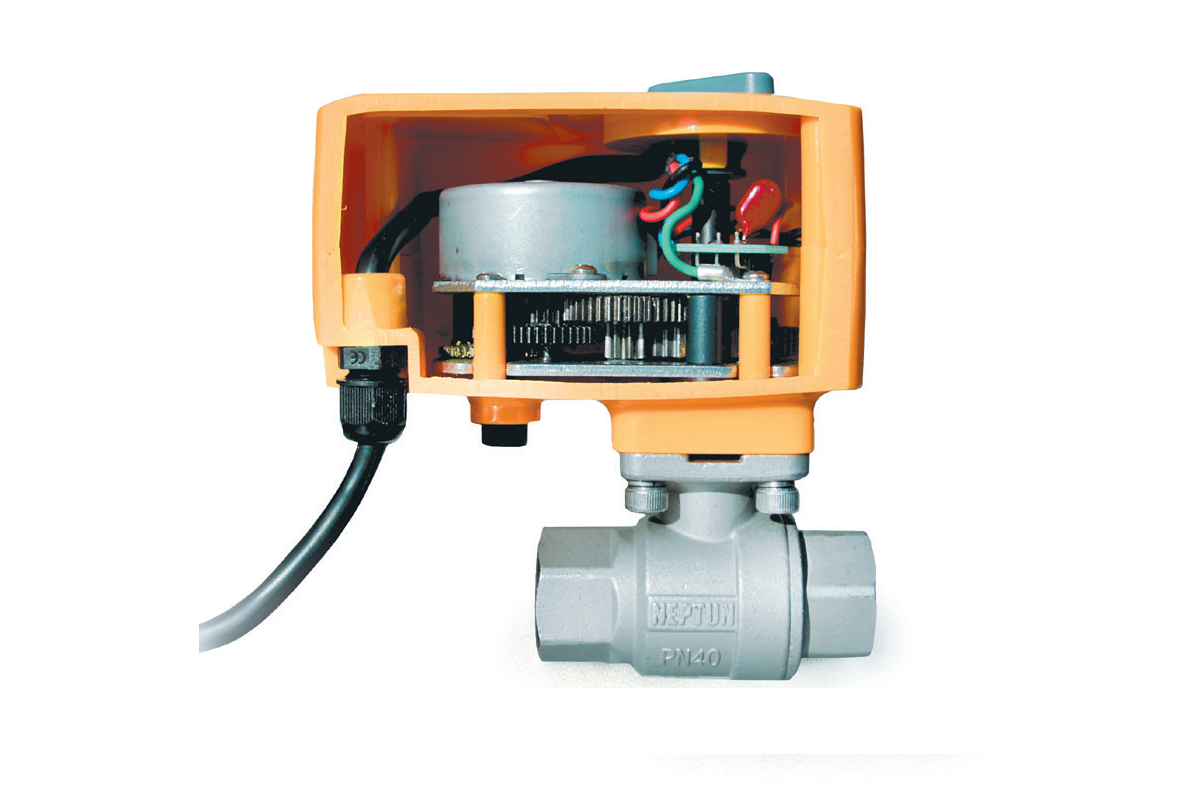

Привод представляет собой электромеханическое устройство, которое устанавливается на стандартный шаровой кран вместо рукоятки. Управление осуществляется подачей напряжения на клеммы привода. По типу управления различают краны двухпозиционные (открыто/закрыто) и регулирующие (с возможностью плавного изменения проходного сечения).

Преимущества кранов с электроприводом очевидны: возможность дистанционного управления, интеграция в системы автоматики и телемеханики, программирование работы по времени или другим параметрам. К недостаткам можно отнести более высокую стоимость и зависимость от наличия электропитания.

При выборе крана с электроприводом следует обращать внимание на время срабатывания, напряжение питания, мощность и наличие функции ручного дублирования. Это позволяет управлять краном в случае отключения электроэнергии.

Распространенные проблемы и способы их решения

Несмотря на простоту конструкции, шаровые краны могут выходить из строя. Наиболее типичные проблемы и методы их решения стоит знать каждому, кто пользуется этими устройствами.

Протечка через уплотнение шпинделя устраняется подтяжкой сальниковой гайки или заменой уплотнительных колец. В большинстве случаев достаточно подтянуть гайку на 1/4-1/2 оборота, чтобы устранить протечку. Излишнее усилие при затяжке может привести к затруднению вращения шпинделя.

Протечка в закрытом состоянии обычно свидетельствует о повреждении седел или самого шара. В этом случае требуется разборка крана и замена уплотнительных элементов. Если поврежден сам шар, кран подлежит полной замене.

Затрудненное вращение рукоятки часто вызвано попаданием твердых частиц в пространство между шаром и седлами. В этом случае рекомендуется несколько раз открыть и закрыть кран, создавая повышенный перепад давления — это может вымыть загрязнения. Если это не помогает, требуется разборка и очистка.

Обмерзание крана в зимний период происходит при его установке в неотапливаемом помещении. Для предотвращения этой проблемы следует использовать краны с сливными отверстиями или предусматривать их утепление.

Шаровые краны по праву считаются одним из самых удачных изобретений в области запорной арматуры. Их надежность, долговечность и простота использования делают их оптимальным выбором для большинства систем водоснабжения, отопления и газоснабжения. Правильный подбор и грамотный монтаж обеспечивают многолетнюю беспроблемную работу этих устройств.
