Принцип работы и конструктивные особенности винтовых компрессоров

Промышленное оборудование для сжатия газа играет ключевую роль в обеспечении бесперебойной работы множества производственных линий и технологических процессов. Среди всего многообразия агрегатов особое место занимает винтовой компрессор, который завоевал широкую популярность благодаря своей надежности, долговечности и высокой энергоэффективности. Данное устройство преобразует электрическую или механическую энергию в энергию сжатого воздуха, необходимого для работы пневматических инструментов, станков и автоматизированных систем управления.

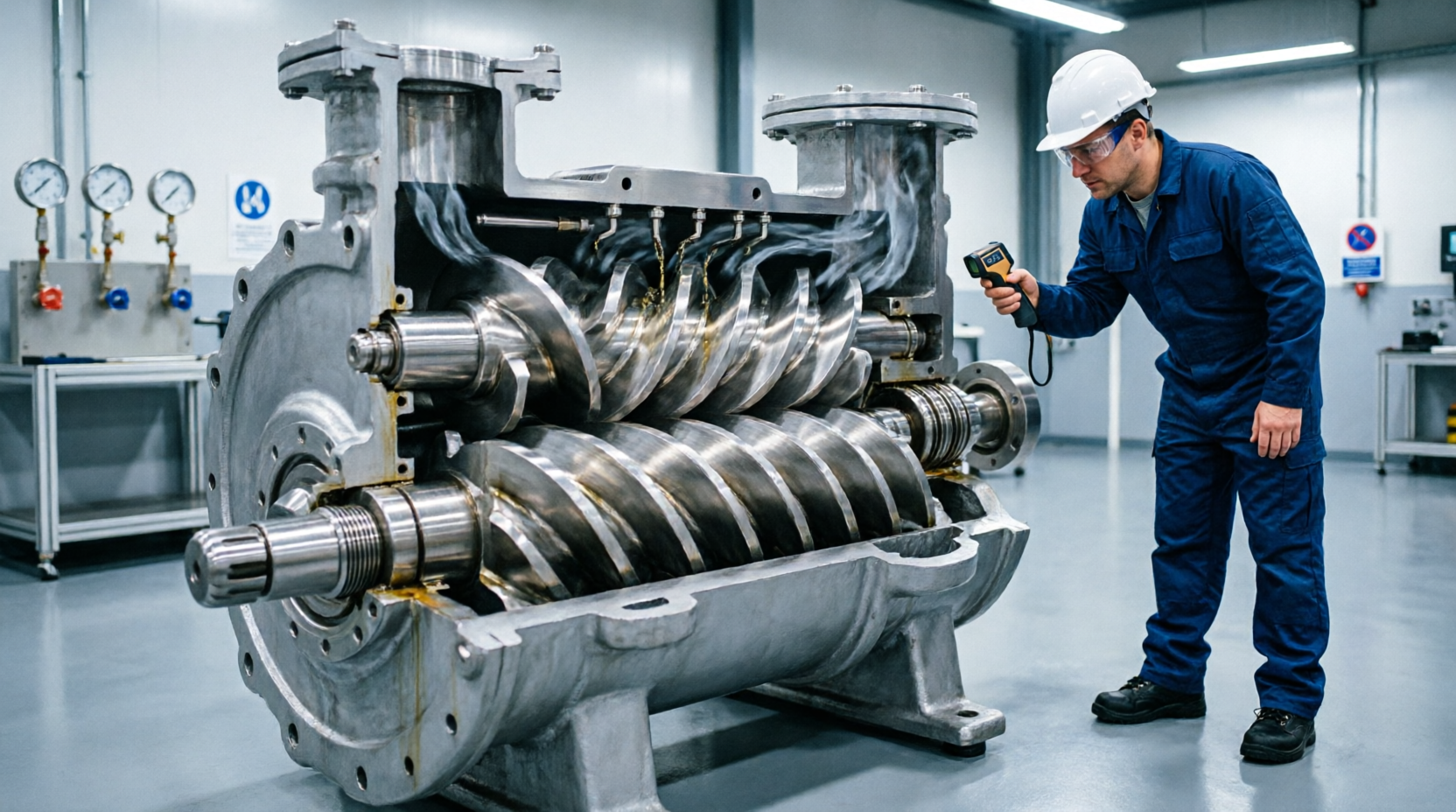

В основе функционирования данного оборудования лежит ротационный принцип сжатия. Главным рабочим элементом является винтовой блок, состоящий из двух роторов сложной геометрической формы, которые вращаются навстречу друг другу. Один из роторов, называемый ведущим, имеет выпуклые зубья, а ведомый обладает соответствующими впадинами. При вращении роторов воздух засасывается через впускной клапан в полость между зубьями и корпусом статора. По мере продвижения вдоль оси роторов объем полости постепенно уменьшается, что приводит к увеличению давления газа. Этот процесс происходит непрерывно, что обеспечивает ровный поток сжатого воздуха без пульсаций, характерных для поршневых аналогов.

Основные компоненты компрессорной установки

Современная компрессорная станция представляет собой сложный инженерный комплекс, интегрированный в единый звукоизолированный корпус. Для понимания принципов эксплуатации необходимо рассмотреть ключевые узлы, обеспечивающие стабильную работу системы на протяжении многих лет.

• Винтовой блок: сердце установки, определяющее производительность и конечное давление сжимаемой среды.
• Электрический двигатель: приводит в движение роторы через прямую передачу или ременную передачу, обеспечивая необходимый крутящий момент для преодоления сопротивления газа.
• Система охлаждения: включает радиатор и мощный вентилятор для отвода тепла, выделяющегося при сжатии газа и трении движущихся деталей.
• Масляная система: отвечает за смазку трущихся поверхностей, уплотнение микроскопических зазоров между роторами и эффективный отвод тепла из камеры сжатия.
• Сепаратор масла: очищает сжатый воздух от масляных примесей перед его подачей потребителю, обеспечивая высокое качество воздушной смеси и защиту пневмоинструмента.
• Система автоматики и управления: контролирует параметры работы, защищает агрегат от перегрева и перегрузок, регулирует режимы загрузки и разгрузки в зависимости от потребности сети.

Наличие масляной системы в большинстве промышленных моделей не является недостатком, а скорее технологической необходимостью. Масло выполняет функцию уплотнителя, герметизируя зазоры между роторами и корпусом, что предотвращает перетекание сжатого газа обратно в зону низкого давления. Кроме того, оно эффективно отводит тепло, образующееся в процессе адиабатического сжатия, защищая металлические детали от термической деформации и преждевременного износа.

Преимущества винтовых технологий перед поршневыми аналогами

Эволюция промышленного оборудования привела к постепенному вытеснению поршневых агрегатов винтовыми установками в сегменте среднего и высокого потребления сжатого воздуха. Это обусловлено рядом фундаментальных преимуществ, подтвержденных многолетней практикой эксплуатации на предприятиях различного профиля.

Согласно мнению экспертов в области промышленного оборудования, переход на винтовые технологии позволяет снизить общее энергопотребление предприятия до тридцати процентов благодаря высокому коэффициенту полезного действия и отсутствию пусковых токов, характерных для поршневых двигателей большой мощности.

Уровень вибрации и шума у винтовых агрегатов значительно ниже. Это достигается за счет отсутствия возвратно-поступательных движений и неуравновешенных инерционных сил. Как результат, оборудование может быть установлено непосредственно в производственном цеху, вблизи точек потребления воздуха, что минимизирует потери давления в длинных трубопроводах и упрощает логистику производственного пространства.

• Непрерывный режим работы: способность функционировать круглосуточно без необходимости частых остановок для охлаждения, что критически важно для непрерывных технологических циклов.
• Высокий ресурс наработки: межремонтный период современных винтовых блоков достигает сорока тысяч часов и более при соблюдении регламента обслуживания.
• Стабильность параметров: поддержание заданного давления в сети с минимальными отклонениями, что необходимо для корректной работы точного пневматического оборудования.
• Компактность: высокая производительность при относительно небольших габаритах и весе установки, что экономит полезную площадь производственных помещений.

Сферы применения и требования к качеству воздуха

Универсальность винтовых компрессоров определяет их широкое распространение в самых различных отраслях экономики. В машиностроении они обеспечивают работу пневматических гайковертов, шлифовальных машин и систем автоматической подачи заготовок. В строительной индустрии без них не обходятся отбойные молотки, краскопульты и оборудование для пескоструйной обработки поверхностей. В текстильной промышленности сжатый воздух используется для управления ткацкими станками и системами пневмотранспорта сырья.

Особые требования предъявляются к качеству сжатого воздуха в пищевой и фармацевтической промышленности. Здесь применяются специальные безмасляные модели винтовых компрессоров, в которых сжатие происходит без контакта газа со смазочными материалами. Конструкция таких агрегатов использует синхронные шестерни для синхронизации вращения роторов и специальные полимерные покрытия, снижающие трение. Это гарантирует абсолютную чистоту воздушной смеси, соответствующую строгим международным стандартам безопасности.

Исследования в области промышленной экологии показывают, что использование энергоэффективных винтовых компрессоров с частотным регулированием позволяет не только сократить финансовые расходы на электроэнергию, но и существенно снизить углеродный след производственного предприятия.

Особенности технического обслуживания и эксплуатации

Долговечность и надежность любого механического устройства напрямую зависят от качества его технического обслуживания. Винтовые компрессоры, несмотря на свою неприхотливость, требуют регулярного внимания со стороны квалифицированного персонала. Игнорирование регламентных работ неизбежно приводит к снижению производительности, перерасходу электроэнергии и преждевременному выходу из строя дорогостоящих узлов.

Первичным и самым важным этапом обслуживания является контроль состояния и своевременная замена фильтрующих элементов. Воздушный фильтр предотвращает попадание абразивной пыли в винтовую пару, которая может вызвать задиры на поверхности роторов и необратимое повреждение блока. Масляный фильтр задерживает продукты износа и загрязнения, сохраняя чистоту смазочного контура и продлевая срок службы подшипников.

Замена компрессорного масла должна производиться строго в соответствии с регламентом, установленным производителем оборудования. Со временем масло окисляется, теряет свои смазывающие и теплоотводящие свойства, что приводит к перегреву установки и ускоренному износу внутренних деталей. Также необходимо регулярно проверять натяжение приводных ремней и очищать ребра радиатора системы охлаждения от пыли и грязи, обеспечивая эффективный теплообмен.

• Ежедневный контроль: визуальный осмотр на предмет утечек масла или воздуха, проверка показаний манометров и температурных датчиков на панели управления.
• Ежемесячное обслуживание: очистка или замена воздушного фильтра, проверка уровня и состояния масла, контроль работы системы конденсатоотвода и дренажных клапанов.
• Ежегодное техническое обслуживание: полная замена масляного и воздушного фильтров, смена компрессорного масла, проверка электрических соединений и калибровка датчиков давления.

Перспективы развития компрессорных технологий

Современная промышленность движется в сторону максимальной автоматизации и энергоэффективности. Новые модели винтовых компрессоров все чаще оснащаются частотными преобразователями, которые позволяют плавно регулировать скорость вращения двигателя в зависимости от реального потребления воздуха. Это исключает работу агрегата в холостом режиме и обеспечивает дополнительную экономию энергоресурсов до пятидесяти процентов при переменном графике нагрузки производственной линии.

Интеграция компрессорного оборудования в единую цифровую экосистему предприятия позволяет осуществлять удаленный мониторинг параметров работы, прогнозирование возможных неисправностей и планирование технического обслуживания на основе реальных данных, а не жесткого календарного графика. Такие интеллектуальные системы значительно повышают общую надежность производственных процессов и снижают совокупные затраты на эксплуатацию оборудования на протяжении всего жизненного цикла.
