Подземные емкости для дизтоплива: установка и эксплуатация

Здравствуйте, дорогие друзья. Меня зовут Дмитрий, я специалист по промышленной таре и упаковке компании «ВЕРТА-ТАРА». В этой статье я расскажу о том, с чем приходится сталкиваться при проектировании и вводе в эксплуатацию подземных резервуаров для дизельного топлива. Тема, на мой взгляд, очень актуальная — особенно для предприятий, которые держат собственный парк техники или обеспечивают автономное топливоснабжение объектов.

Почему именно подземное хранение

Начну с базового вопроса: зачем вообще закапывать резервуар? На практике это обусловлено несколькими факторами. Во-первых, подземное расположение снижает тепловые нагрузки на топливо — дизель при перегреве теряет часть эксплуатационных характеристик, меняется его цетановое число, активизируется окислительная деградация. Во-вторых, подземные резервуары выведены из зоны прямого теплового и атмосферного воздействия, что снижает риск воспламенения. Соответственно, пожарные требования к таким объектам несколько иные, чем к наземным.

Суть здесь в чём: подземный резервуар — это не просто «ёмкость в яме». Это инженерное сооружение, которое должно соответствовать целому ряду нормативных документов: СП 156.13130, ГОСТ 17032, требованиям Ростехнадзора по опасным производственным объектам и, в ряде случаев, санитарным нормам по расстояниям до водоносных горизонтов.

Требования к материалу и конструкции резервуара

Разберём самые актуальные моменты по конструктиву. Для хранения дизельного топлива применяются стальные горизонтальные резервуары (РГС) и двустенные резервуары (РГС-Д). Двустенное исполнение — это не прихоть, а требование при подземной установке в большинстве регионов. Дело в том, что межстенное пространство позволяет организовать систему контроля герметичности: датчик давления или вакуума фиксирует нарушение целостности внутренней стенки раньше, чем топливо уйдёт в грунт.

По моему мнению, экономить на двустенном исполнении — серьёзная ошибка. Я видел объекты, где устанавливали одностенные резервуары с расчётом «сэкономить», а потом тратили на рекультивацию грунта суммы, несопоставимые с разницей в стоимости. Лично я всегда рекомендую двустенное исполнение вне зависимости от глубины залегания грунтовых вод.

Антикоррозийная защита — отдельная история. Наружная поверхность резервуара, как правило, покрывается эпоксидными или полиуретановыми компаундами в несколько слоёв, суммарной толщиной не менее 400–500 мкм. Дополнительно применяется протекторная защита — магниевые или цинковые аноды, которые принимают на себя электрохимическую коррозию. Это отличные параметры для работы в агрессивных грунтах с высокой влажностью.

Монтаж: на первом этапе главное — котлован и основание

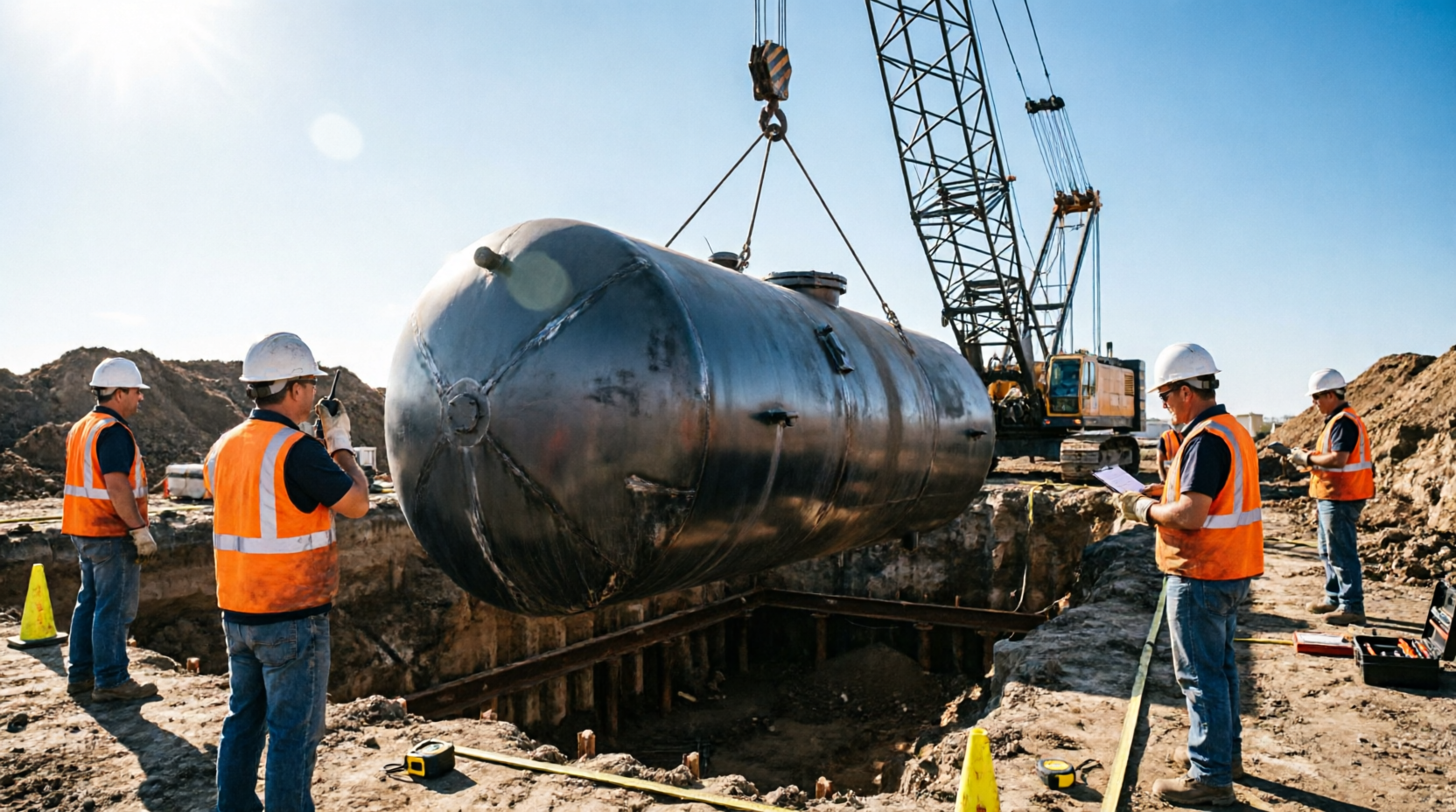

На первом этапе нужно разобраться с геологией площадки. Уровень грунтовых вод, тип грунта, наличие подземных коммуникаций — всё это влияет на выбор глубины заложения и конструкцию фундаментной плиты. Стандартная практика — монтаж резервуара на бетонную плиту-основание с анкеровкой. Анкерные хомуты удерживают ёмкость от всплытия при подъёме грунтовых вод — вот потому что пустой или полупустой резервуар при высоком УГВ буквально выталкивается из земли. Это не теория, это реальный механический процесс.

Обратная засыпка — тоже не просто «закопать». Используют песчано-гравийную смесь без включений строительного мусора. Засыпка ведётся послойно с трамбовкой, чтобы исключить неравномерное осадочное давление на корпус резервуара. Так вот, если пренебречь этим и засыпать обычным грунтом с камнями, через несколько лет появляются локальные вмятины и повреждения антикоррозийного покрытия.

Технологическое оснащение и трубопроводная обвязка

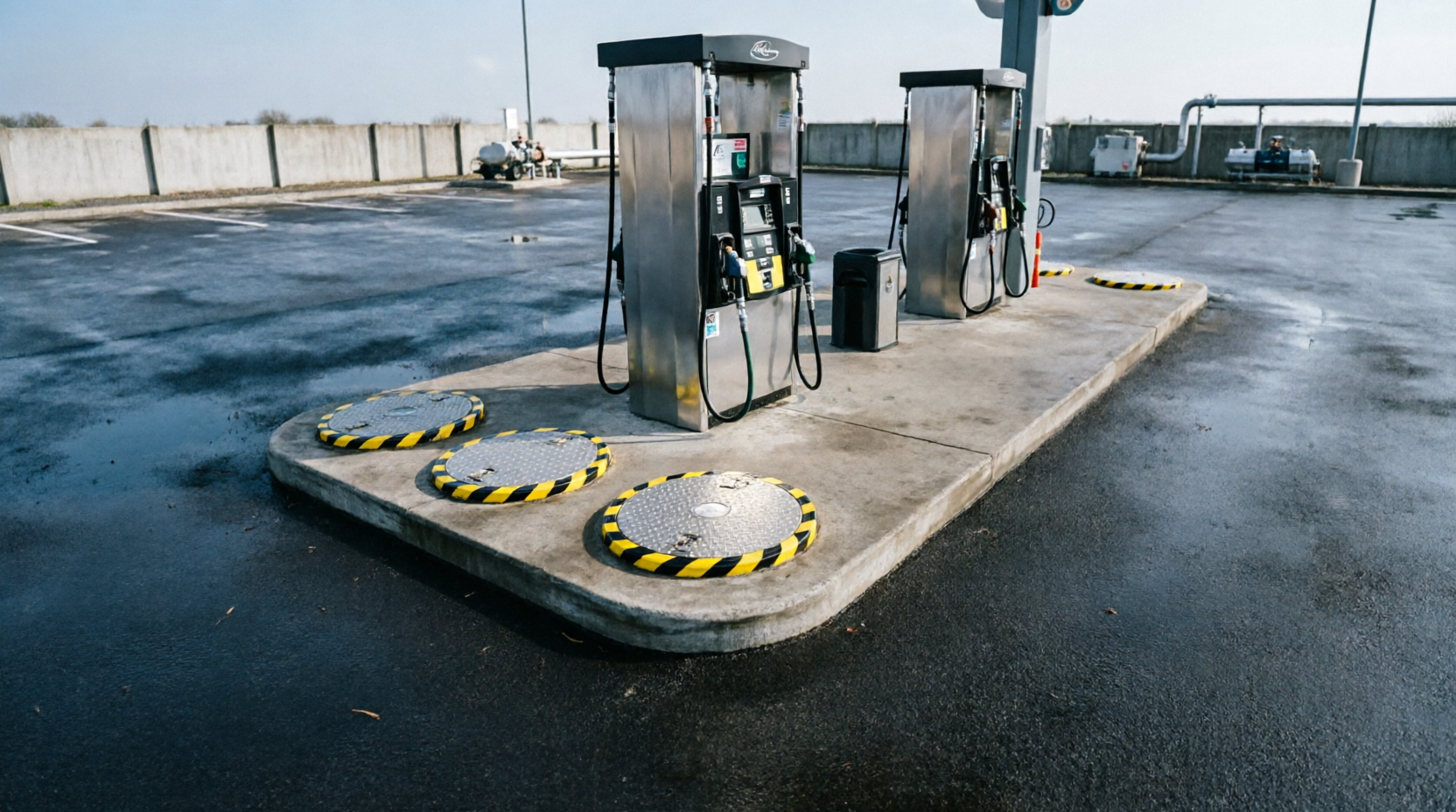

Ладно, с корпусом разобрались. Теперь про начинку. Подземный резервуар оснащается: дыхательным клапаном с огнепреградителем (это требование пожарной безопасности, не рекомендую игнорировать), измерительным люком для отбора проб и замера уровня, технологическим люком для обслуживания насосного оборудования, приёмо-раздаточными патрубками и системой аварийного слива.

Трубопроводы для подачи и забора топлива прокладываются в защитных кожухах — это один из самых эффективных способов предотвратить утечки на стыках при подвижках грунта. Соединения — фланцевые или сварные, резьбовые соединения в подземных участках трубопроводов не применяются. В принципе, вся обвязка должна быть доступна для визуального контроля хотя бы в точках ввода-вывода через колодцы.

Эксплуатационный контроль и документация

Как это работает в режиме постоянной эксплуатации? Оператор обязан вести журнал учёта топлива, фиксировать уровень в резервуаре, результаты проверки межстенного пространства (давление или вакуум), состояние дыхательной арматуры. По сути, это несложно, но требует системности. На данный момент многие предприятия переходят на автоматизированные системы контроля уровня — поплавковые или ультразвуковые датчики с выводом на диспетчерский пульт. Это работает значительно надёжнее, чем ручные замеры раз в смену.

Опять же, нельзя забывать про периодические технические освидетельствования. Для подземных резервуаров с дизтопливом, которые квалифицируются как ОПО (опасный производственный объект), периодичность — раз в 5 лет с полным обследованием: ультразвуковая дефектоскопия стенок, проверка антикора, испытание на герметичность давлением.

Ответы на популярные вопросы

Какая минимальная глубина заложения подземного резервуара для дизтоплива?

Как правило, верхняя образующая резервуара должна находиться не менее чем на 0,2 м ниже уровня промерзания грунта, но не менее 0,5 м от поверхности земли до верхнего края корпуса. Конкретные цифры зависят от климатической зоны и геологических условий площадки.

Обязательно ли применять двустенный резервуар при подземной установке?

Да, в большинстве случаев это требование нормативных документов и условие получения разрешений от надзорных органов. Одностенный резервуар допускается только при выполнении ряда дополнительных условий, которые на практике сложнее и дороже в реализации.

Как часто нужно проверять межстенное пространство двустенного резервуара?

Состояние межстенного пространства проверяется при каждом обходе — в режиме постоянной эксплуатации это ежесуточно. Автоматизированные системы контроля позволяют вести мониторинг в реальном времени, что значительно снижает риск пропустить утечку.

Что делать, если при проверке обнаружено падение давления в межстенном пространстве?

Немедленно прекратить операции с резервуаром, изолировать его от системы трубопроводов, вызвать специализированную организацию для диагностики. Самостоятельно устранять нарушение герметичности в полевых условиях не следует — это требует дефектоскопии и сварочных работ с последующим испытанием.

Нужна ли специальная лицензия для эксплуатации подземного резервуара с дизтопливом?

Если объём резервуара превышает пороговые значения, установленные для ОПО (опасных производственных объектов), — да, необходима регистрация объекта в Ростехнадзоре и лицензия на эксплуатацию. Уточнять конкретные пороги следует по действующей редакции Федерального закона № 116-ФЗ и приложений к нему.
