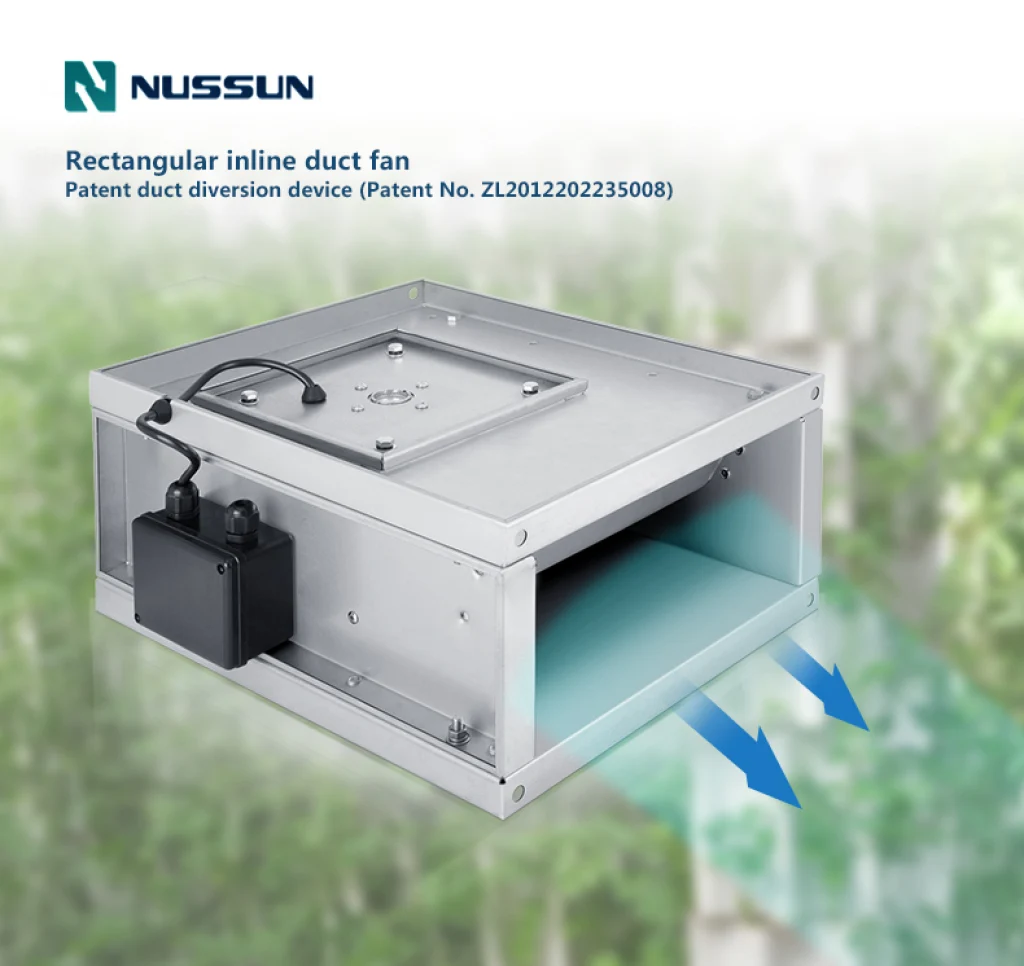

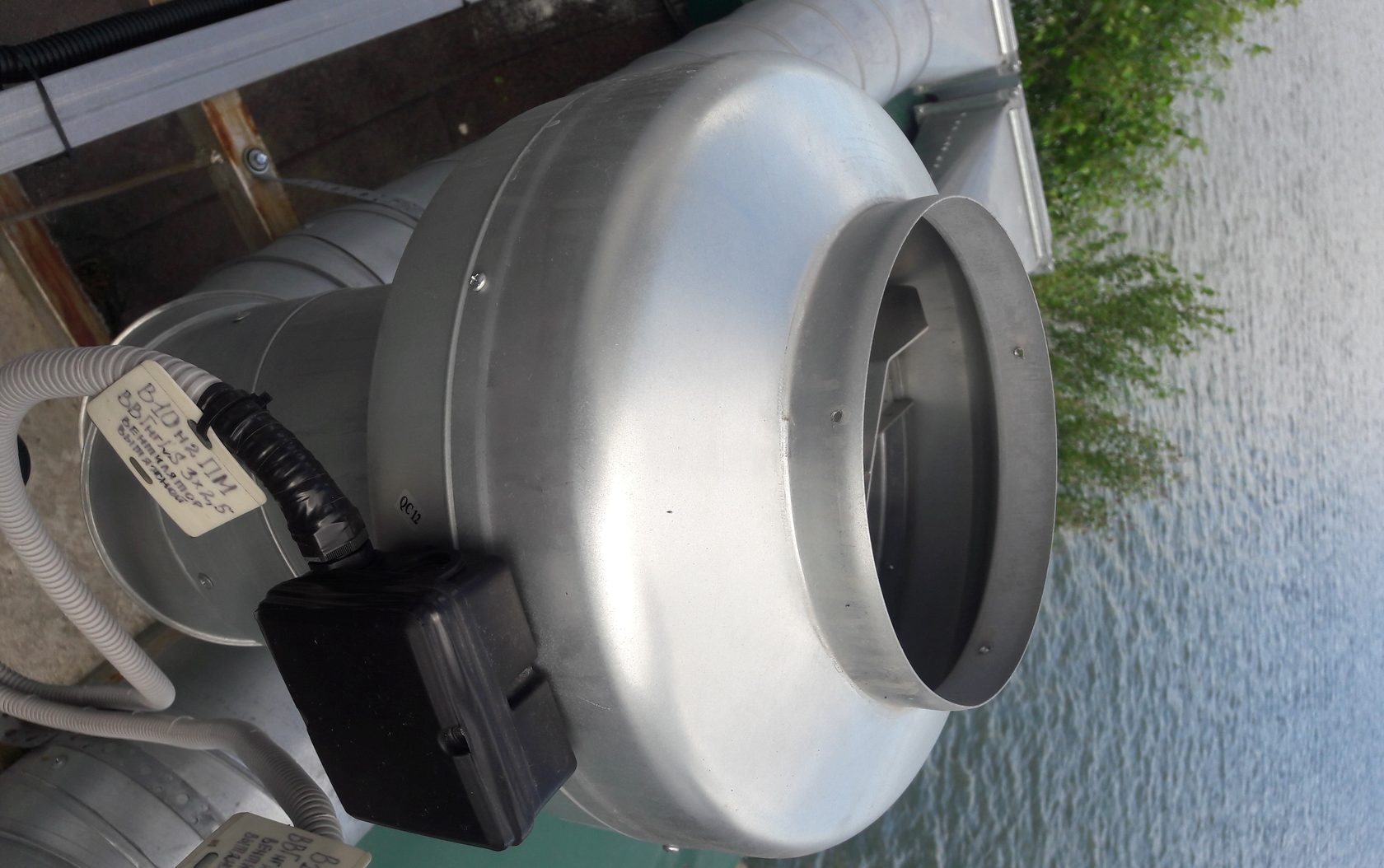

Канальные вентиляторы прямоугольного сечения особенности конструкции

Современные системы вентиляции требуют применения специализированного оборудования, где канальные вентиляторы для прямоугольных воздуховодов занимают ведущее место благодаря уникальным конструктивным решениям. Эти устройства обеспечивают эффективную циркуляцию воздуха в прямоугольной сети воздуховодов, отличаясь высокими аэродинамическими характеристиками и надежностью эксплуатации.

Конструктивные элементы и материалы изготовления

Прямоугольный канальный вентилятор представляет собой сложную техническую систему, включающую корпус из оцинкованной стали толщиной от 0,8 до 1,5 мм. Основными элементами конструкции выступают:

• Рабочее колесо с профилированными лопатками
• Направляющий аппарат для оптимизации воздушного потока
• Электродвигатель класса защиты IP54
• Виброизолирующие элементы
• Крепежные фланцы для соединения с воздуховодом

Материалы изготовления подбираются с учетом условий эксплуатации. Корпус выполняется из антикоррозийных сплавов, обеспечивающих долговечность работы в агрессивных средах. Лопатки рабочего колеса изготавливаются из алюминиевых сплавов или композитных материалов, что снижает общий вес конструкции при сохранении прочностных характеристик.

Аэродинамические характеристики решетки

Воздушный поток в прямоугольном канальном вентиляторе формируется благодаря специально спроектированной решетке, обеспечивающей равномерное распределение воздуха по всему сечению. Аэродинамический профиль лопаток рассчитывается для минимизации потерь давления и снижения уровня шума.

Ключевые параметры аэродинамики включают:

1. Производительность от 500 до 15000 м³/ч
2. Полное давление до 1500 Па
3. КПД до 85%
4. Уровень шума от 35 до 65 дБ(А)

Геометрия входного патрубка оптимизирована для обеспечения плавного входа воздушного потока без образования турбулентностей. Выходная секция формирует равномерное поле скоростей, что критически важно для эффективной работы всей системы приточной вентиляции.

Электрические компоненты и защита двигателя

Электрическая часть канального вентилятора включает асинхронный электродвигатель мощностью от 0,12 до 15 кВт с рабочим напряжением 220В или 380В. Система управления предусматривает несколько режимов работы:

• Прямой пуск с ручным управлением
• Автоматическое управление через термостат
• Регулирование скорости частотным преобразователем
• Дистанционное управление через систему автоматизации здания

Защита двигателя обеспечивается встроенной тепловой защитой класса PTC, предотвращающей перегрев обмоток. Дополнительно устанавливается автоматический выключатель с характеристикой срабатывания типа С для защиты от токов короткого замыкания.

Заземление корпуса выполняется согласно требованиям ПУЭ болтовым соединением с сечением провода не менее 4 мм². Степень защиты электрических компонентов соответствует IP54, что обеспечивает надежную работу в условиях повышенной влажности.

Варианты установки и монтажа в прямоугольных воздуховодах

Монтаж канального вентилятора выполняется непосредственно в воздуховодную сеть с использованием стандартных соединительных фланцев. Основные способы установки определяются конфигурацией системы:

Горизонтальная установка применяется в большинстве случаев и обеспечивает оптимальное распределение нагрузок на подшипники двигателя. Крепление осуществляется через виброизолирующие прокладки для снижения передачи вибраций на воздуховод.

Вертикальная установка используется при ограниченном пространстве или специфических требованиях планировки. В этом случае необходима дополнительная опора для компенсации гравитационных нагрузок.

Обязательными элементами монтажа являются:

• Гибкие вставки длиной 200-300 мм с каждой стороны
• Дренажный клапан для отвода конденсата
• Ревизионные люки для технического обслуживания
• Система креплений, рассчитанная на динамические нагрузки

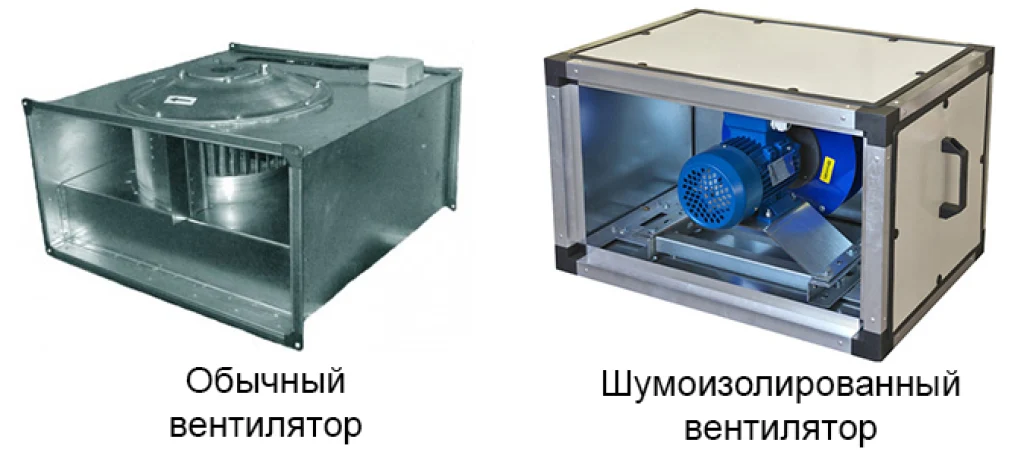

Выбор и применение канальных вентиляторов прямоугольной формы

Выбор оборудования осуществляется на основании расчета требуемых параметров воздухообмена и характеристик воздуховодной сети. Основными критериями выбора выступают производительность, развиваемое давление и энергоэффективность.

Типоразмерный ряд охватывает сечения от 500×300 мм до 1000×500 мм, что позволяет подобрать оптимальное решение для любой системы. Модификации с регулируемой производительностью обеспечивают точное соответствие реальным потребностям в воздухообмене.

Специальные исполнения предназначены для работы в агрессивных средах, при повышенных температурах до 80°С или в взрывоопасных зонах. Такие версии имеют усиленную антикоррозийную защиту и специальную систему искрозащиты.

Ключевые параметры выбора для вентиляционных систем

Технические характеристики канального вентилятора должны соответствовать расчетным параметрам системы вентиляции. При выборе учитываются следующие факторы:

Производительность определяется по кратности воздухообмена помещения с учетом назначения и количества людей. Для офисных зданий нормативная кратность составляет 3-5 ч⁻¹, для производственных помещений может достигать 10-15 ч⁻¹.

Рабочее давление рассчитывается исходя из общего сопротивления воздуховодной сети, включая потери на фильтрах, решетках, поворотах и прямых участках. Запас по давлению должен составлять 15-20% от расчетного значения.

Энергоэффективность оценивается по удельному энергопотреблению на единицу производительности. Современные модели с EC-двигателями обеспечивают экономию электроэнергии до 40% по сравнению с традиционными асинхронными двигателями.

Области применения в коммерческих и промышленных зданиях

Канальные вентиляторы прямоугольного сечения находят широкое применение в различных типах объектов:

Офисные комплексы используют данное оборудование для создания комфортного микроклимата в помещениях с большим количеством рабочих мест. Низкий уровень шума и плавное регулирование производительности обеспечивают оптимальные условия труда.

Торговые центры применяют мощные канальные вентиляторы для обеспечения воздухообмена в больших объемах помещений. Возможность работы в составе централизованной системы автоматизации позволяет оптимизировать энергопотребление.

Производственные предприятия используют специализированные модификации, устойчивые к загрязнениям и агрессивным средам. Усиленная конструкция обеспечивает надежную работу в условиях повышенных нагрузок.

Медицинские учреждения требуют применения вентиляторов с повышенными гигиеническими характеристиками и возможностью интеграции с системами фильтрации HEPA.

Рекомендации по эксплуатации и техническому обслуживанию

Правильная эксплуатация канального вентилятора обеспечивает длительный срок службы и стабильные рабочие характеристики. Регламент технического обслуживания включает следующие операции:

Ежемесячная проверка включает контроль вибрации, уровня шума и потребляемого тока. Превышение номинальных значений свидетельствует о необходимости диагностики и возможного ремонта.

Квартальное обслуживание предусматривает очистку рабочего колеса от пыли и загрязнений, проверку затяжки крепежных элементов, контроль состояния электрических соединений.

Годовое техническое обслуживание включает замену смазки в подшипниках, проверку изоляции обмоток двигателя, калибровку датчиков и средств автоматизации.

Соблюдение рекомендаций по эксплуатации позволяет достичь расчетного срока службы 15-20 лет при сохранении первоначальных технических характеристик. Своевременное обслуживание предотвращает дорогостоящие аварийные ремонты и обеспечивает энергоэффективную работу вытяжной системы.
