Контактный провод: устройство, типы и особенности применения на железной дороге
Электрифицированные железные дороги стали неотъемлемой частью современной транспортной инфраструктуры. Основным элементом системы тягового электроснабжения является контактный провод, который обеспечивает передачу электроэнергии от подстанций к подвижному составу. Если рассмотреть подробно про контактный провод, то становится понятно, что это сложное инженерное сооружение, требующее особого внимания при проектировании, монтаже и эксплуатации. От качества и характеристик этого элемента зависит бесперебойность движения поездов, безопасность пассажиров и эффективность работы железнодорожного транспорта в целом.
Что такое контактный провод и его назначение
Контактный провод представляет собой специализированный электрический проводник, который подвешивается над железнодорожными путями и служит для передачи электроэнергии непосредственно на токоприемники электроподвижного состава. Это могут быть электровозы, электропоезда, трамваи или троллейбусы. Напряжение в контактном проводе составляет 27500 вольт на линиях переменного тока, что делает его потенциально опасным объектом, требующим соблюдения строгих мер безопасности.

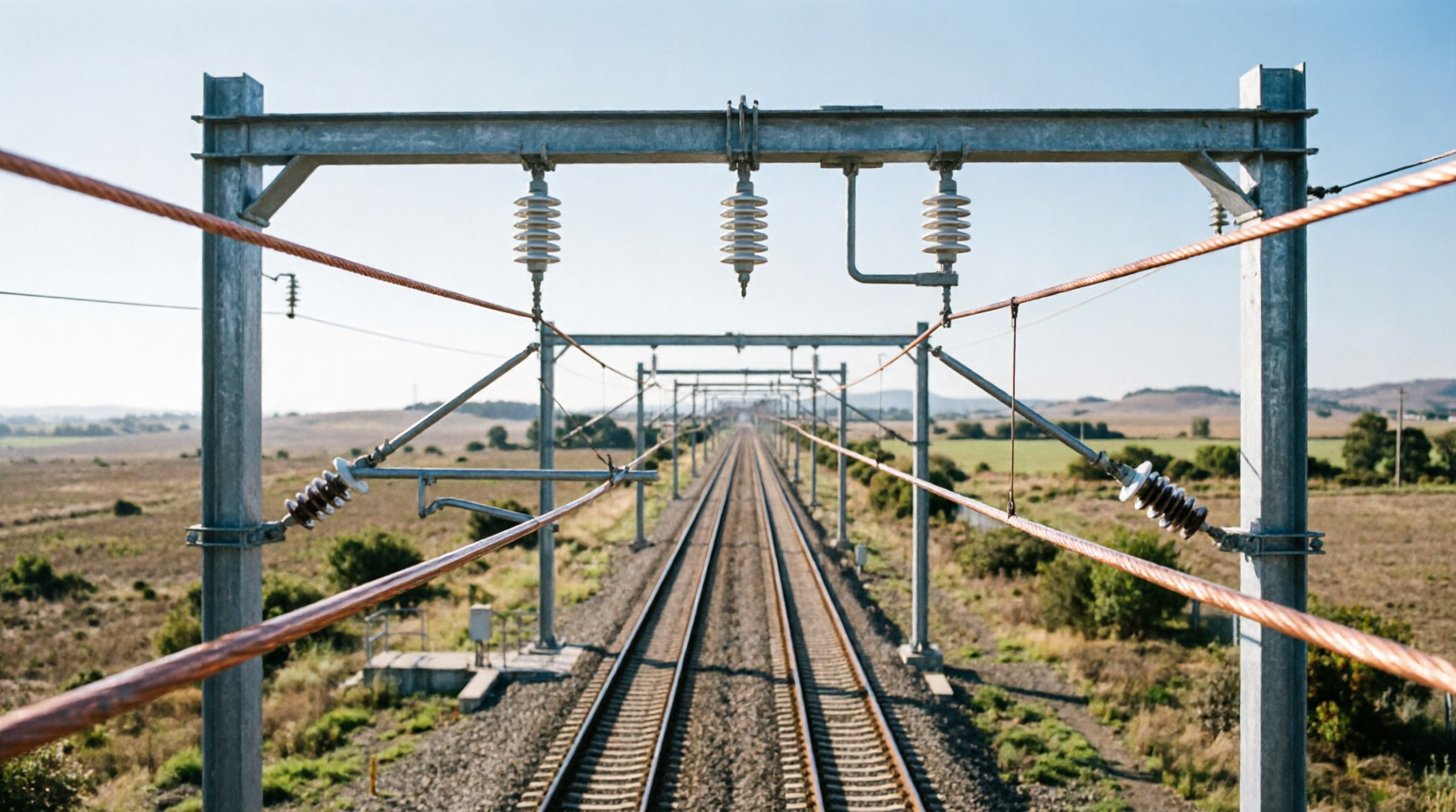

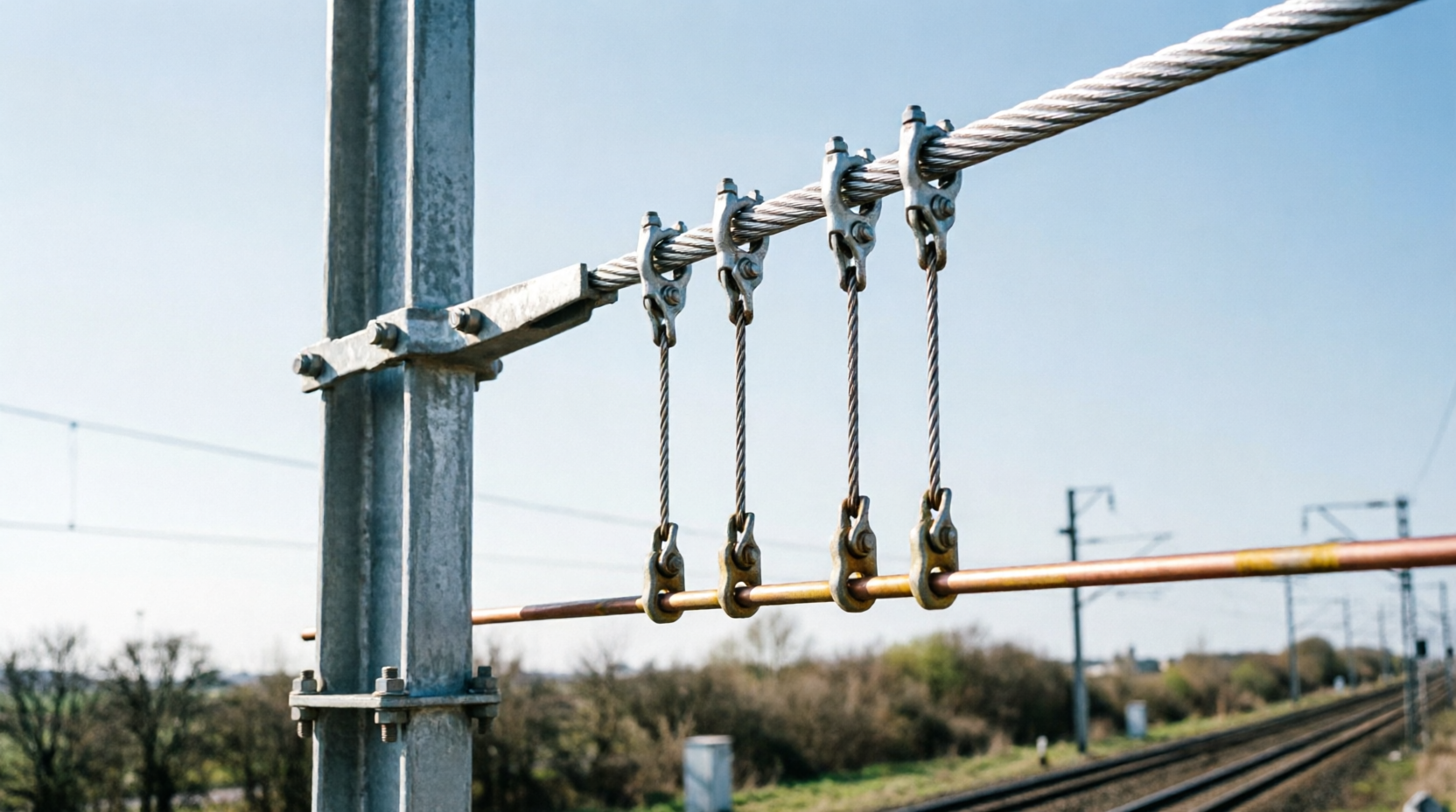

Контактная сеть включает в себя не только сам провод, но и комплекс поддерживающих конструкций: опоры, несущие тросы, фиксаторы, изоляторы и другие элементы. Все это вместе обеспечивает стабильное положение провода в пространстве и надежный контакт с пантографом движущегося поезда. Контактный провод характеризуется наличием двух специальных крепежных пазов, которые позволяют надежно фиксировать его в держателях и обеспечивать правильный токосъем.
Основная задача контактной подвески заключается в обеспечении бесперебойного токосъема при взаимодействии с токоприемниками электроподвижного состава. При этом провод должен выдерживать механические нагрузки, воздействие атмосферных явлений и постоянный износ от трения скользящего контакта. Современные системы рассчитаны на работу при скоростях движения до 250 километров в час и выше, что предъявляет повышенные требования к качеству монтажа и состоянию проводов.
Типы и материалы изготовления
В нашей стране контактные провода маркируют буквами и цифрами, обозначающими материал, профиль и площадь сечения в квадратных миллиметрах. Например, МФ-150 означает медный фасонный провод сечением 150 квадратных миллиметров. Такая маркировка позволяет быстро идентифицировать характеристики провода и правильно подбирать его для конкретных условий эксплуатации.
Медные контактные провода
Медь традиционно считается основным материалом для изготовления контактных проводов благодаря своей высокой электропроводности. Медные провода обеспечивают минимальное электрическое сопротивление и хорошие характеристики токосъема. Однако чистая медь имеет недостаточную механическую прочность и склонна к быстрому износу при интенсивной эксплуатации.
Для улучшения эксплуатационных характеристик производители используют медные сплавы с добавлением серебра, олова или магния. Такие легированные провода сохраняют высокую проводимость, но при этом обладают значительно большей прочностью и износостойкостью. Медно-серебряные сплавы особенно хорошо зарекомендовали себя на участках с интенсивным движением и высокими скоростями.
Биметаллические и стальные провода
Помимо медных, применяются биметаллические провода, состоящие из стального сердечника с медным покрытием. Такая конструкция сочетает прочность стали с хорошей проводимостью меди. Стальные провода с медным покрытием дешевле чисто медных, но имеют большее электрическое сопротивление, что ограничивает область их применения.
На участках с меньшими нагрузками и скоростями движения могут использоваться алюминиевые и алюмомедные провода. Они легче медных, что снижает нагрузку на опорные конструкции, но требуют большего сечения для обеспечения той же пропускной способности по току. Выбор конкретного типа провода зависит от множества факторов: планируемой нагрузки, скорости движения, климатических условий и экономических соображений.
Технические характеристики и параметры
Основные технические параметры контактного провода включают сечение, материал, допустимое натяжение, высоту подвески и допустимую скорость движения. Стандартное сечение контактных проводов варьируется от 70 до 150 квадратных миллиметров. Провода сечением 70 квадратных миллиметров обычно комплектуют пути, на которых работают маневровые локомотивы, где не требуется высокая пропускная способность.
Для основных железнодорожных магистралей применяются провода сечением 100, 120 и 150 квадратных миллиметров. Чем больше сечение, тем большую силу тока может пропустить провод без перегрева и чрезмерных потерь напряжения. Однако увеличение сечения приводит к росту массы провода и требует более мощных опорных конструкций.
Стандартная высота подвески контактного провода составляет 5,1 метра от уровня головки рельса, при этом минимально допустимая высота не должна быть меньше 4,55 метра. Эти параметры строго регламентируются правилами технической эксплуатации и должны соблюдаться на всем протяжении электрифицированных участков. Высота подвески может варьироваться в зависимости от типа подвижного состава, габаритов сооружений и конкретных условий трассы.
Натяжение провода также является критически важным параметром. Правильное натяжение обеспечивает стабильное положение провода в пространстве, предотвращает его чрезмерные колебания при прохождении поездов и воздействии ветра. Современные системы используют автоматические компенсационные устройства, которые поддерживают постоянное натяжение независимо от температуры окружающей среды.
Область применения и особенности эксплуатации
Контактные провода применяются не только на железнодорожном транспорте, но и в других видах электрифицированного транспорта. Метрополитены, трамвайные и троллейбусные линии, фуникулеры — все эти системы используют различные модификации контактных проводов и шин. При этом требования к характеристикам могут существенно отличаться в зависимости от конкретных условий эксплуатации.
На железнодорожном транспорте контактная сеть должна обеспечивать надежное электроснабжение при различных скоростях движения — от 60 до 160 километров в час на обычных линиях и до 250 километров в час и выше на скоростных магистралях. При высоких скоростях возникают дополнительные динамические нагрузки на провод, увеличивается износ контактной поверхности, возрастают требования к точности монтажа и качеству обслуживания.
Климатические условия также накладывают свои ограничения. В регионах с низкими температурами необходимо учитывать температурное расширение и сжатие проводов, возможность образования гололеда. В жарких регионах проблема перегрева проводов становится более актуальной. Влажность, соляные туманы в прибрежных зонах, промышленные загрязнения — все эти факторы влияют на выбор материалов и конструкций контактной сети.
Специалисты отмечают, что правильное проектирование и монтаж контактной сети являются залогом ее долговечной и безаварийной работы. При проектировании учитываются не только текущие потребности, но и перспективы развития железнодорожного сообщения, возможное увеличение интенсивности движения и скоростей.
Монтаж и техническое обслуживание
Монтаж контактной сети — сложный технологический процесс, требующий специальной подготовки персонала и использования специализированного оборудования. Работы проводятся в строгом соответствии с правилами устройства системы тягового электроснабжения железных дорог. Нарушение технологии монтажа может привести к серьезным авариям и перебоям в движении поездов.
Процесс монтажа включает установку опор, монтаж несущих тросов, подвеску и регулировку контактных проводов, установку фиксаторов и изоляторов. Особое внимание уделяется точности позиционирования провода в пространстве — отклонения не должны превышать установленных норм. После завершения монтажа проводятся комплексные испытания и измерения параметров контактной подвески.
Техническое обслуживание контактной сети осуществляется на регулярной основе и включает визуальный осмотр, измерения параметров, регулировку натяжения, замену изношенных участков. Современные железные дороги используют специализированные измерительные комплексы, установленные на подвижном составе, которые позволяют контролировать состояние контактной сети в процессе движения без остановки движения поездов.
Износ контактного провода происходит постепенно в результате трения токоприемника. При достижении критического износа провод подлежит замене. Срок службы контактного провода зависит от интенсивности движения, качества токоприемников подвижного состава, правильности регулировки и может составлять от 15 до 30 лет и более.
Мнение экспертов о современных тенденциях
По мнению специалистов в области железнодорожной электротехники, развитие систем контактной сети идет по пути повышения надежности, увеличения срока службы и адаптации к возрастающим скоростям движения. Применение новых материалов, таких как медные сплавы с улучшенными характеристиками, позволяет существенно повысить износостойкость проводов.
Эксперты отмечают важность соблюдения стандартов при производстве и монтаже контактных проводов. Следование требованиям ГОСТ и международных стандартов EN обеспечивает совместимость оборудования, надежность системы и безопасность эксплуатации. При выборе материалов и комплектующих для контактной сети экономия на качестве недопустима, так как может привести к серьезным последствиям.
Внедрение систем мониторинга в реальном времени позволяет перейти от планово-предупредительного обслуживания к обслуживанию по фактическому состоянию. Датчики контролируют температуру провода, его натяжение, износ контактной поверхности, что позволяет своевременно выявлять проблемы и предотвращать аварии.
Специалисты также указывают на важность подготовки квалифицированного персонала для обслуживания контактных сетей. Работа требует глубоких знаний электротехники, понимания физических процессов взаимодействия токоприемника с проводом, умения работать на высоте и в сложных условиях. Нехватка квалифицированных кадров может стать серьезным препятствием для развития железнодорожной инфраструктуры.
Перспективы развития и инновации
Развитие высокоскоростного железнодорожного сообщения ставит новые задачи перед разработчиками систем контактной сети. При скоростях выше 300 километров в час возникают серьезные проблемы с устойчивостью токосъема, увеличивается динамическое воздействие на провод, возрастают требования к точности монтажа.
Перспективным направлением является разработка проводов с улучшенными механическими и электрическими характеристиками. Нанотехнологии и новые методы обработки материалов открывают возможности создания проводов с повышенной прочностью и износостойкостью без потери электропроводности.
Автоматизация процессов контроля и обслуживания контактной сети позволяет снизить влияние человеческого фактора, повысить точность измерений и своевременность выявления дефектов. Беспилотные летательные аппараты с камерами высокого разрешения и лазерными сканерами используются для инспекции контактной сети без необходимости остановки движения.
Электрифицированные железные дороги стали неотъемлемой частью современной транспортной инфраструктуры. Интеграция систем энергоснабжения с системами управления движением поездов позволяет оптимизировать энергопотребление, снижать потери и повышать общую эффективность железнодорожного транспорта. Умные системы могут адаптировать параметры работы контактной сети в зависимости от текущей нагрузки и условий эксплуатации.
Заключение
Контактный провод остается важнейшим элементом инфраструктуры электрифицированного железнодорожного транспорта. От его качества, правильного выбора и обслуживания зависит безопасность и эффективность перевозок. Постоянное совершенствование материалов, технологий монтажа и методов обслуживания позволяет повышать надежность систем электроснабжения и адаптировать их к растущим требованиям современного транспорта.
При необходимости модернизировать существующие системы или построить новые линии электрификации важно ответственно подходить к выбору поставщиков и материалов. Если вы планируете купить контактный провод, следует обращать внимание на соответствие продукции государственным стандартам, наличие необходимых сертификатов и репутацию производителя. Качественный контактный провод — это инвестиция в надежность и безопасность железнодорожных перевозок на долгие годы.
Развитие железнодорожной инфраструктуры продолжается, и контактные провода будут играть ключевую роль в обеспечении экологически чистого и энергоэффективного транспорта будущего. Инвестиции в современные системы электроснабжения железных дорог окупаются за счет снижения эксплуатационных расходов, повышения пропускной способности и улучшения качества транспортных услуг.
