Гибка уголка: технологии, радиусы и точность

Зачем гнуть металлический уголок

Металлический уголок — рабочая «скрепка» каркасов и узлов жёсткости. Его гнут, когда нужна непрерывная, прочная деталь без сварных швов: обрамления проёмов, усиления рам, опорные кронштейны, декоративные элементы. Гибка позволяет повторить траекторию узла по месту, сохранить прочность сечения и сократить количество сборочных операций.

Во многих задачах гибка уголка становится альтернативой подбору готовых фасонных профилей. За счёт точной геометрии удаётся «подружить» деталь с проектной базой: задать радиус, длину плеч, угол преломления, обеспечить аккуратный переход без складок и трещин. Примеры работ, требования к допускам и варианты исполнения доступны на странице МСК МЕТАЛЛ.

Особенности профиля и влияние материала

Уголок бывает равнополочным и разнополочным, горячекатаным, нержавеющим или оцинкованным. От марки стали и толщины полки зависят допустимые радиусы и усилие. Чем выше прочность и чем толще металл, тем больше нужен внутренний радиус и тем внимательнее выбор оснастки.

Ориентиры по радиусам (как отправная точка при проектировании):

• Углеродистая сталь обычной прочности: внутренний радиус ≈ 1,0–1,5 толщины полки.

• Нержавеющая сталь: ≈ 1,5–2,5 толщины.

• Высокопрочные стали: нередко требуется 2,0–3,0 толщины.

Для оцинкованного уголка важен мягкий режим без локального перегрева: перегрев разрушает цинковый слой, а слишком жёсткая матрица даёт риски «гусиных лапок» и микротрещин.

Технологии гибки уголка

Оптимальный способ выбирают по длине гиба, радиусу, серии и точности.

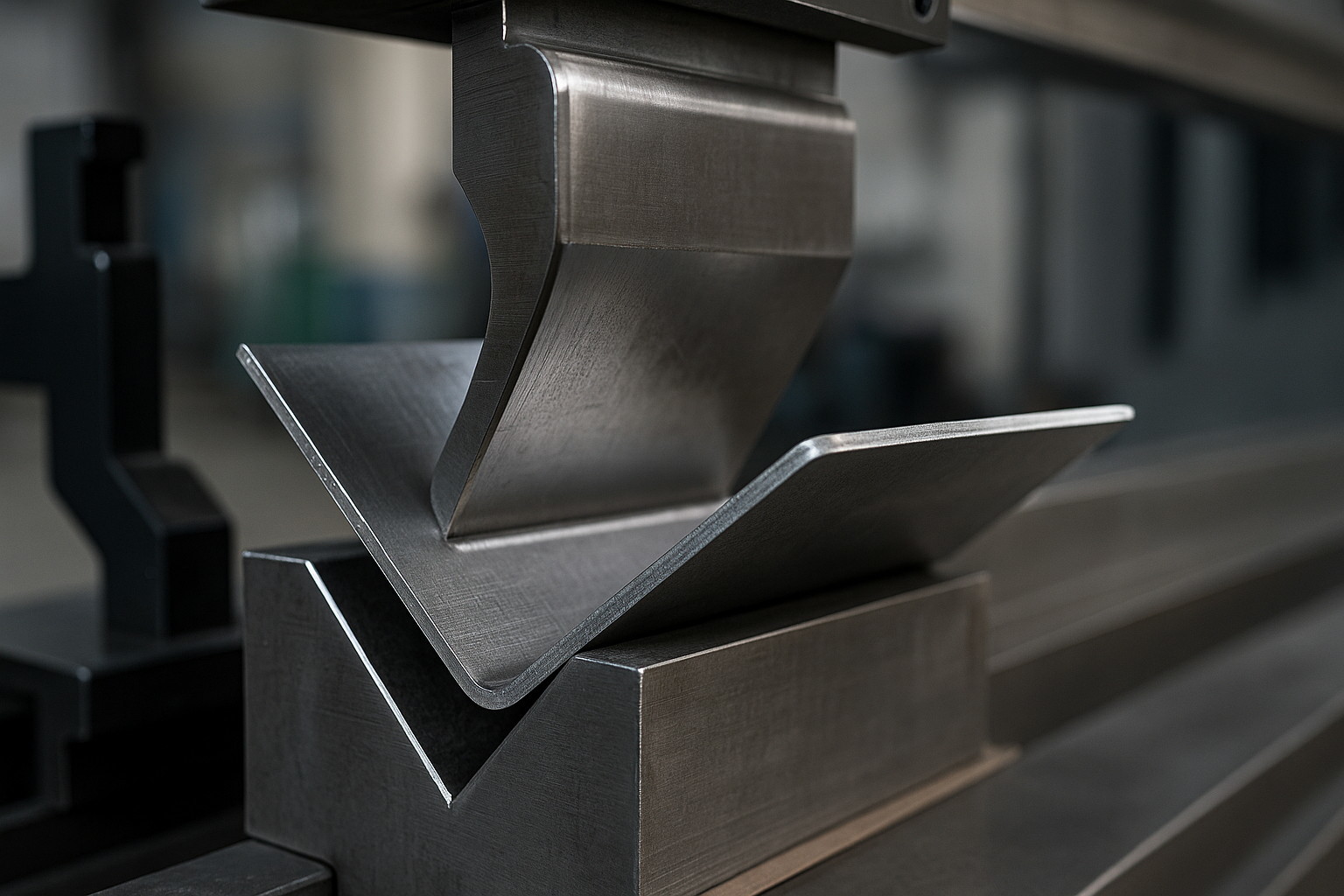

Гибка на листогибочном прессе (воздушная/в матрице)

Классика для прямолинейных гибов и чёткой геометрии. Подбираются пуансон и V-образная матрица с раскрытием под толщину и требуемый радиус. Важные нюансы:

• Ориентация профиля: гнуть «спинкой» или по одной из полок — решение зависит от деформации граней. Часто профиль укладывают так, чтобы нагрузка шла через сечение, которое лучше держит геометрию.

• Компенсация пружинения: для сталей обычной прочности угол «перегибают» на 1–3°, для нержавейки — больше.

• Защита поверхности: при необходимости используют прокладки, чтобы избежать следов от оснастки.

Радиусная гибка на профилегибочных вальцах

Если нужен крупный радиус или дуга, профиль пропускают через систему роликов. Настройками добиваются равномерной деформации по всей длине, а не только в зоне прижима. Метод даёт плавный контур без «ломаных» участков и хорошо подходит для длинномерных заготовок.

Комбинированные решения

Иногда делают «черновую» дугу на вальцах, а затем доводят участок на листогибе, формируя точный угол сопряжения или посадочное место под крепёж. Такое сочетание позволяет совместить плавность и высокую повторяемость размеров.

Как спланировать деталь без переделок

Гибка уголка — это не только оборудование, но и грамотный проект. Что лучше указать в задании:

• Материал и состояние: марка стали, наличие цинкового покрытия, требования к внешнему виду.

• Геометрия: радиус внутренний/наружный, длины плеч, суммарный развёрт, направление гиба.

• Допуски: по длине плеч, по углу (например, ±0,5–1,0°), по прямолинейности полок.

• Серийность: партия и повторяемость — это влияет на технологический маршрут и экономику.

• Зоны запретов: места, где нельзя оставлять следы оснастки, и участки, требующие минимальной деформации.

Полезно приложить эскиз с базированием размеров от одной опорной плоскости — так проще контролировать изделие в цехе и на приёмке.

Проблемные дефекты и как их исключить

Даже опытным технологам знакомы типовые риски, которые проще предотвратить, чем исправлять:

• Складки на внутренней поверхности. Знак слишком малого радиуса или неправильного раскрытия матрицы. Решение — увеличить радиус, подобрать другую оснастку, снизить «жёсткость» прижима.

• Трещины по наружному волокну. Превышено растяжение из-за малого радиуса, «уставшего» металла или дефектной кромки. Помогают шлифовка кромки, увеличение радиуса, другой режим гибки.

• Увод по прямолинейности. Возникает от несимметричной деформации полок; лечится направляющими, правильной ориентацией в прессе и промежуточным рихтованием.

• Следы от оснастки. Используют защитные прокладки и «мягкие» прижимы на чистовых проходах.

• Непопадание в угол. Компенсируют пружинение, проверяют калибром и дожимают в контролируемом режиме.

Контроль качества и измерения

Корректная приёмка экономит время на доработках. Базовый контроль включает:

• Угол и радиус. Шаблоны, угломеры, лекальные калибры; для серий — контрольные приспособления.

• Длины плеч. Измерение от общей базы; допускаются «ожидаемые» притяжки после остывания, если применялся локальный нагрев (обычно его избегают).

• Плоскостность и прямолинейность. Контроль рейкой и щупами, визуальный осмотр на бликах.

• Покрытия и внешний вид. Для оцинковки и окраски — строгий визуальный контроль без задиров и вмятин.

Радиусы, припуски и раскрой

Чтобы попасть в размер «с первого раза», стоит закладывать припуск на радиус и учитывать смещение нейтрального слоя. Универсального коэффициента нет: он зависит от марки, толщины, способа гибки и оснастки. На практике технолог делает пробную деталь и фиксирует коэффициент гиба для партии. Это превращает расчёт в повторяемую рутину: раскрой — проба — корректировка — серия.

Что влияет на срок и стоимость

Даже без конкретных цифр можно понимать логику ценообразования:

• тип материала (обычная сталь, нержавейка, оцинкованная заготовка);

• толщина и ширина полок, длина гиба;

• нужная точность и внешний вид (чистовая поверхность, отсутствие следов);

• радиус (малые радиусы — более «требовательные» к оснастке);

• объём партии и необходимость кондукторов/калибров.

Чем лучше подготовлено задание и чем стабильнее серия, тем предсказуемее срок и ниже цена единицы.

Практические советы заказчику

• Определитесь с функционалом. На что работает деталь: жёсткость, посадка под облицовку, узел крепления? От этого зависит радиус, толщина и даже выбор способа гибки.

• Думайте о сборке. Удобно ли сверлить, красить и монтировать деталь после гиба? Возможно, часть отверстий выгоднее делать до формообразования.

• Не экономьте на чертеже. Чёткие базы, понятные допуски и указание радиусов сокращают цикл согласований.

• Запросите образец. Для сериала — обязательный шаг: по нему корректируют коэффициенты гиба и чистовую оснастку.

• Берегите покрытие. Для оцинковки и окрашенных заготовок требуйте мягкие прокладки и чистую оснастку.

Когда нужна альтернативная технология

Иногда уголок проще сварить из полос, если требуется острый «математический» угол без радиуса или сложная ступенчатая форма. Ещё вариант — штамповка в прессе при больших сериях и стабильной геометрии. Но у сварки свои минусы: тепловая деформация, напряжения и видимый шов. Гибка выигрывает там, где важны целостность сечения, скорость и аккуратный внешний вид.

Итог

Гибка металлического уголка — это управляемая деформация, а не «силовой трюк». Когда учтены марка стали, толщина полок, минимальные радиусы и режимы оборудования, деталь получается чистой, точной и прогнозируемой в производстве. Для уверенного результата стоит начинать с грамотного задания, пробной детали и фиксированного контроля — тогда серия идёт ровно, сроки не плывут, а проект держит заданную жёсткость без лишних сварных швов.
