Фрезерные пластины: виды, выбор и применение в металлообработке

Современное металлообрабатывающее производство невозможно представить без качественного режущего инструмента. Твердосплавные фрезерные пластины по металлу стали неотъемлемой частью технологических процессов на предприятиях различных отраслей. Эти компактные, но чрезвычайно эффективные элементы режущего инструмента обеспечивают высокую производительность обработки, точность размеров и отличное качество поверхности деталей. Правильный подбор пластин позволяет существенно снизить себестоимость продукции и увеличить срок службы фрез.

Фрезерные пластины представляют собой сменные многогранные элементы из твердого сплава, которые крепятся на корпусе фрезы. Такая конструкция имеет множество преимуществ перед цельными фрезами. При износе или повреждении режущей кромки достаточно повернуть пластину другой гранью или заменить ее на новую, не меняя при этом весь инструмент. Это значительно экономит время и средства производственных предприятий.

Конструктивные особенности и материалы изготовления

Основу современных фрезерных пластин составляет твердый сплав на основе карбида вольфрама с кобальтовой связкой. Этот материал сочетает в себе высокую твердость, износостойкость и определенную вязкость, что критически важно при прерывистом резании, характерном для фрезерования. В зависимости от условий обработки в сплав могут добавляться карбиды титана, тантала, ниобия и других элементов, улучшающих те или иные характеристики.

Поверхность пластин часто покрывается специальными износостойкими покрытиями, наносимыми методами химического (CVD) или физического (PVD) осаждения из газовой фазы. Покрытия на основе нитрида титана, оксида алюминия или алмазоподобного углерода существенно повышают стойкость инструмента, снижают трение и температуру в зоне резания.

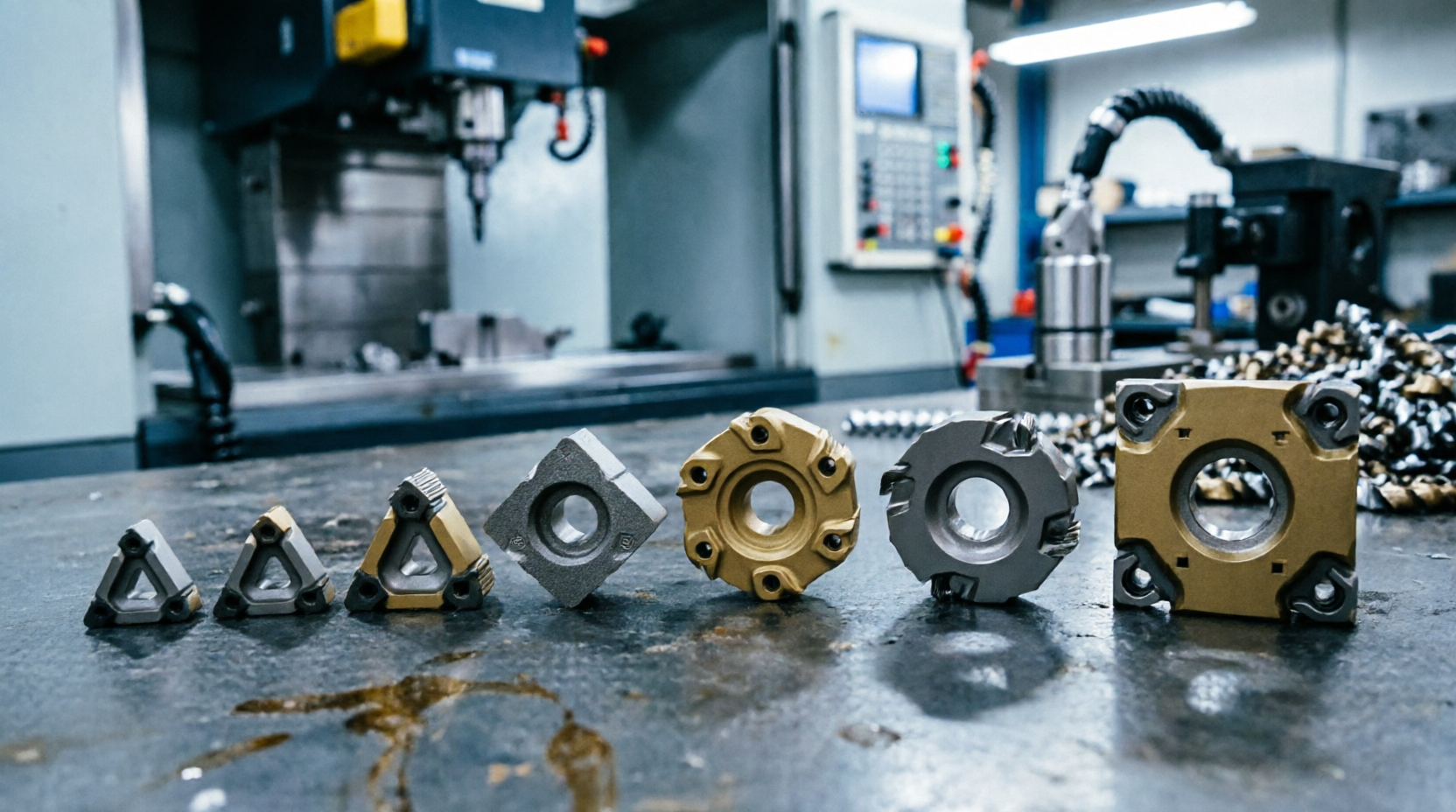

Геометрия пластин может быть самой разнообразной: треугольная, квадратная, ромбическая, круглая, шестиугольная. Каждая форма имеет свои преимущества и область применения. Треугольные и квадратные пластины наиболее универсальны, круглые обеспечивают плавность хода и высокую прочность режущей кромки, а многогранные позволяют многократно поворачивать пластину, используя все режущие кромки.

Классификация и маркировка фрезерных пластин

Международный стандарт ISO 1832 устанавливает единую систему обозначений для сменных твердосплавных пластин. Маркировка состоит из последовательности букв и цифр, каждая из которых несет определенную информацию о характеристиках изделия. Понимание этой системы позволяет быстро и точно подобрать необходимый инструмент для конкретных условий обработки.

Первая буква обозначает форму пластины, вторая - угол заднего угла, третья - допуск на изготовление, четвертая и пятая - тип крепления и размеры, шестая и седьмая - толщину и радиус при вершине. Далее следуют обозначения марки твердого сплава и типа покрытия.

По назначению пластины делятся на несколько основных групп. Для обработки стали применяются сплавы с маркировкой P (синий цвет), для чугуна и цветных металлов - K (красный цвет), для нержавеющей стали и жаропрочных сплавов - M (желтый цвет). Существуют также специализированные марки для обработки алюминия, титана и других специфических материалов.

Основные типы пластин по виду обработки

Черновые пластины отличаются повышенной прочностью режущей кромки, отрицательными передними углами и возможностью работы с большими подачами и глубинами резания. Они имеют усиленную конструкцию и часто снабжены стружколомами специальной формы для эффективного дробления стружки.

Чистовые пластины характеризуются острой режущей кромкой, положительными передними углами и обеспечивают высокое качество обработанной поверхности. Они работают с меньшими нагрузками, но на больших скоростях резания.

Универсальные пластины занимают промежуточное положение и могут применяться как для чернового, так и для получистового фрезерования. Это наиболее востребованная категория в серийном производстве.

Выбор пластин для конкретных задач

Правильный выбор фрезерной пластины - это комплексная задача, требующая учета множества факторов. Прежде всего, необходимо учитывать обрабатываемый материал. Различные металлы и сплавы по-разному ведут себя при резании, имеют разную твердость, вязкость, склонность к наклепу и образованию нароста.

Для конструкционных и углеродистых сталей оптимально подходят пластины с износостойкими покрытиями на основе TiN или TiAlN. Эти материалы обеспечивают хороший баланс между стойкостью и производительностью. При обработке легированных и инструментальных сталей требуются более термостойкие покрытия с повышенным содержанием алюминия.

Нержавеющие стали представляют определенную сложность из-за своей вязкости и склонности к наклепу. Для них необходимы пластины с острой режущей кромкой, положительной геометрией и специальными покрытиями, снижающими трение. Важно также обеспечить достаточный объем подачи СОЖ для отвода тепла.

Чугун обрабатывается без применения охлаждающей жидкости, поэтому пластины должны иметь повышенную термостойкость. Оптимальны сплавы с добавками карбида титана и покрытия на основе оксида алюминия.

Алюминий и другие цветные металлы требуют пластин с полированной поверхностью и острой режущей кромкой для предотвращения налипания материала. Часто применяются неперкрытые твердые сплавы или алмазные покрытия.

Влияние условий обработки на выбор инструмента

При непрерывном резании, когда нагрузка на пластину постоянна, можно использовать более хрупкие, но износостойкие марки твердых сплавов. Прерывистое резание, характерное для фрезерования, требует повышенной ударной вязкости инструмента.

Обработка с большими глубинами резания создает высокие механические нагрузки, поэтому необходимы прочные пластины с отрицательной геометрией и усиленной режущей кромкой. При малых глубинах и высоких скоростях на первый план выходят термостойкость и износостойкость.

Нестабильные условия, биение инструмента, недостаточная жесткость системы СПИД (станок-приспособление-инструмент-деталь) требуют применения пластин с положительной геометрией и повышенной вязкостью, даже в ущерб производительности.

Технические характеристики и параметры

Основные размеры фрезерных пластин стандартизированы и включают длину режущей кромки, толщину пластины, радиус при вершине, диаметр отверстия под крепеж. Эти параметры должны соответствовать посадочному месту на корпусе фрезы.

Радиус при вершине существенно влияет на качество поверхности и стойкость инструмента. Большие радиусы обеспечивают лучшую шероховатость, но увеличивают силы резания и склонность к вибрациям. Малые радиусы позволяют работать с меньшими нагрузками, но дают более грубую поверхность.

Толщина пластины определяет ее прочность и количество возможных перестановок. Более толстые пластины выдерживают большие нагрузки, но имеют большую стоимость и вес.

Эксплуатация и оптимизация режимов резания

Эффективность применения фрезерных пластин во многом зависит от правильности выбора режимов резания. Скорость резания, подача и глубина должны быть согласованы между собой и соответствовать возможностям конкретного типа пластин.

Слишком низкая скорость резания приводит к образованию нароста на режущей кромке, ухудшению качества поверхности и преждевременному выходу пластины из строя. Чрезмерно высокая скорость вызывает интенсивный износ по задней поверхности, термические трещины и пластическую деформацию режущей кромки.

Подача на зуб должна быть достаточной для того, чтобы режущая кромка входила в материал, а не терлась о него. Недостаточная подача вызывает быстрый износ задней поверхности и наклеп обрабатываемого материала. Слишком большая подача приводит к выкрашиванию режущей кромки и поломке пластин.

Современные твердосплавные пластины при правильном применении позволяют достигать стойкости в десятки и сотни минут, обеспечивая при этом высокую производительность и качество обработки. Ключ к успеху - комплексный подход к выбору инструмента и оптимизации режимов резания.

Признаки износа и критерии замены

Износ фрезерных пластин проявляется в различных формах. Износ по задней поверхности - наиболее распространенный и предсказуемый вид, который контролируется по ширине изношенной площадки. Критическое значение обычно составляет 0,3-0,6 мм в зависимости от условий обработки.

Выкрашивание режущей кромки происходит при ударных нагрузках, вибрациях или недостаточной жесткости системы. Этот вид износа непредсказуем и требует пересмотра режимов резания или выбора более вязкой марки сплава.

Термические трещины возникают при прерывистом резании с применением СОЖ, когда пластина подвергается циклическим термическим нагрузкам. Для предотвращения этого явления рекомендуется использовать более термостойкие марки или обрабатывать без охлаждения.

Пластическая деформация режущей кромки свидетельствует о превышении допустимой температуры резания или недостаточной твердости сплава. Необходимо снизить скорость резания или перейти на более термостойкую марку.

Экономические аспекты применения

Стоимость фрезерных пластин составляет лишь часть общих затрат на инструментальное обеспечение производства. Важно учитывать комплексный экономический эффект, включающий производительность, стойкость, качество обработки и надежность.

Дорогостоящие пластины с современными покрытиями часто оказываются более выгодными, чем дешевые аналоги, за счет возможности работы на повышенных режимах резания и большей стойкости. Увеличение скорости резания на 20-30% при сохранении стойкости позволяет существенно сократить машинное время и себестоимость детали.

Многогранные пластины позволяют использовать несколько режущих кромок перед заменой, что снижает удельную стоимость одной кромки. Однако необходимо учитывать, что не все грани всегда используются полностью из-за конструктивных особенностей фрезы.

Важным фактором является стабильность качества пластин. Предсказуемая стойкость позволяет оптимизировать производственный процесс, минимизировать простои на замену инструмента и планировать закупки.

Инновации и тенденции развития

Производители твердосплавного инструмента постоянно совершенствуют продукцию, внедряя новые материалы, покрытия и конструктивные решения. Наноструктурированные покрытия, композитные материалы, адаптивная геометрия - все это направлено на повышение эффективности обработки.

Особое внимание уделяется разработке пластин для обработки труднообрабатываемых материалов, таких как жаропрочные никелевые сплавы, титановые сплавы, композиты. Эти материалы требуют специальных подходов к выбору инструмента и режимов резания.

Цифровизация производства приводит к появлению пластин со встроенными датчиками износа, возможностью мониторинга состояния инструмента в реальном времени. Это позволяет перейти от планово-предупредительных замен к замене по фактическому состоянию.

Экологические требования стимулируют разработку пластин, позволяющих работать без применения СОЖ или с минимальным количеством смазки. Такие решения не только снижают environmental impact, но и уменьшают эксплуатационные затраты.

Практические рекомендации специалистов

Многолетний опыт применения фрезерных пластин позволил сформулировать ряд практических рекомендаций, которые помогут избежать типичных ошибок и повысить эффективность обработки.

Всегда начинайте с рекомендованных производителем режимов резания, указанных в каталогах. Затем корректируйте их в зависимости от конкретных условий вашего производства. Не бойтесь экспериментировать, но делайте это последовательно, меняя один параметр за раз.

Обращайте внимание на состояние станка и оснастки. Даже самая качественная пластина не покажет хороших результатов на изношенном станке с большим биением шпинделя. Регулярно проводите техническое обслуживание оборудования.

Используйте стружколомы, соответствующие глубине резания и подаче. Правильное дробление стружки улучшает отвод тепла, предотвращает повторное резание стружки и повреждение обработанной поверхности.

Храните пластины в оригинальной упаковке в сухом месте. Повреждение режущей кромки при неправильном хранении может свести на нет все преимущества дорогого инструмента.

Ведите учет стойкости пластин и причин их выхода из строя. Анализ этой информации поможет оптимизировать выбор инструмента и режимов резания для конкретных деталей.

Не экономьте на качестве инструмента. Продукция известных производителей, таких как GESAC, проходит строгий контроль качества и обеспечивает предсказуемые результаты. Дешевые аналоги часто имеют нестабильные характеристики и могут привести к браку деталей или повреждению оборудования.

Современные фрезерные пластины - это высокотехнологичный продукт, в котором сочетаются передовые материалы, прецизионное изготовление и многолетний опыт применения. Правильный выбор и применение этих инструментов позволяет существенно повысить конкурентоспособность производства, снизить затраты и улучшить качество продукции.
