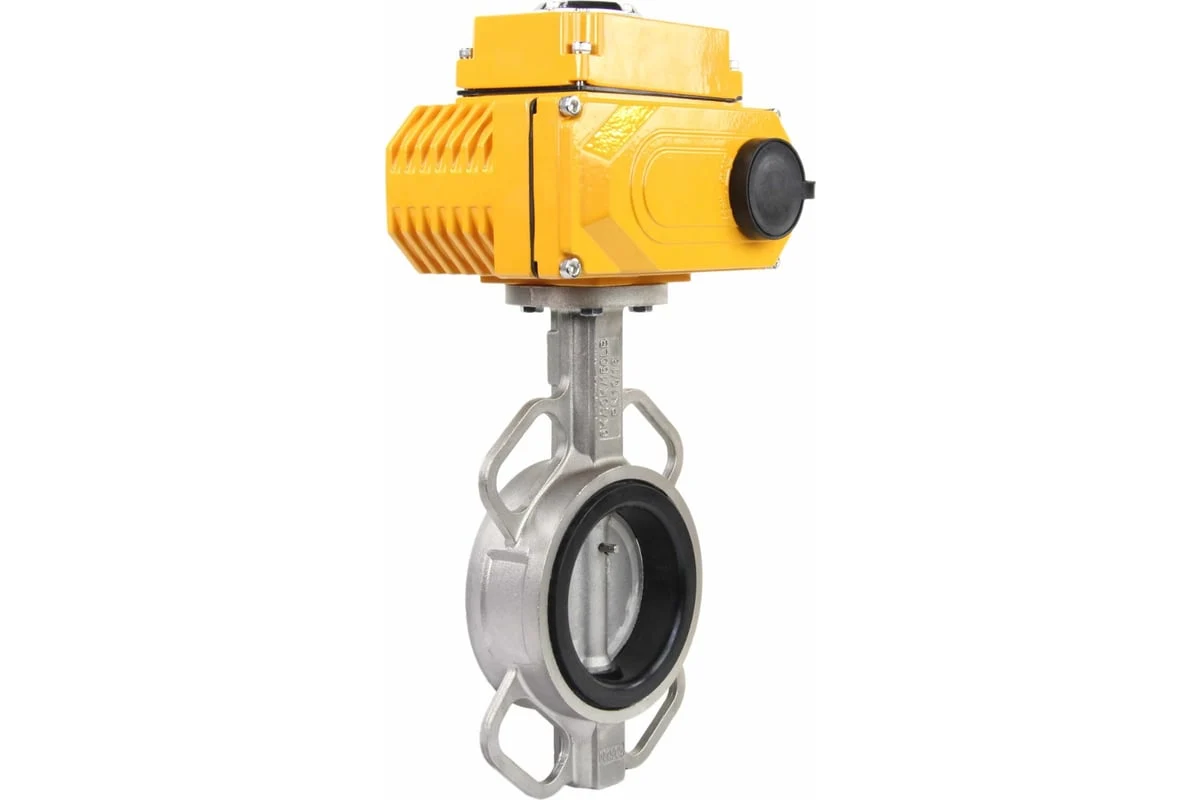

Дисковый поворотный затвор с электроприводом: современное решение для трубопроводных систем

В промышленных и коммунальных трубопроводах особое место занимает дисковый поворотный затвор с электроприводом - тип запорной арматуры, обеспечивающий эффективное регулирование потоков жидкостей и газов. Это оборудование сочетает простоту конструкции дискового затвора с удобством электрического управления, что делает его востребованным в различных отраслях промышленности.

Конструктивные особенности

Основные компоненты

1. Корпус:

   • Чугунный (GG25, GGG40)
   • Стальной (WCB, SS304, SS316)
   • Нержавеющие сплавы

2. Запорный элемент:

   • Диск с уплотнительными кольцами
   • Поворотный вал
   • Подшипниковые узлы

3. Электропривод:

   • Мотор-редуктор
   • Блок управления
   • Концевые выключатели
   • Ручной дублер

Дополнительные элементы

1. Позиционер
2. Датчики положения
3. Защитная коробка
4. Система подогрева (для северного исполнения)

Принцип работы

1. Функционирование привода:

   • Получение сигнала управления
   • Преобразование электрической энергии в механическую
   • Вращение выходного вала

2. Работа запорного механизма:

   • Передача крутящего момента на диск
   • Поворот на 90° (открытие/закрытие)
   • Плавное регулирование в промежуточных положениях

3. Система контроля:

   • Фиксация крайних положений
   • Сигнализация аварийных ситуаций
   • Обратная связь о положении диска

Технические характеристики

Основные параметры

1. Условный диаметр (DN):

   • Стандартный ряд: DN50-DN1200
   • Специальные исполнения до DN3000

2. Давление (PN):

   • Рабочее: PN10-PN40
   • Испытательное: 1.5×PN

3. Температурный диапазон:

   • Стандарт: -20°C...+120°C
   • Расширенный: -60°C...+450°C

4. Время срабатывания:

   • От 15 секунд до нескольких минут
   • Зависит от размера и типа привода

Преимущества электрических дисковых затворов

1. Эксплуатационные:

   • Быстрое срабатывание
   • Точное позиционирование
   • Возможность дистанционного управления

2. Конструктивные:

   • Компактные размеры
   • Малый вес по сравнению с задвижками
   • Простота монтажа и обслуживания

3. Экономические:

   • Низкие затраты на обслуживание
   • Долгий срок службы
   • Энергоэффективность

Области применения

Промышленные системы

1. Нефтегазовая отрасль
2. Химическое производство
3. Энергетика
4. Водоподготовка и водоочистка

Коммунальное хозяйство

1. Водоснабжение и канализация
2. Тепловые сети
3. Вентиляционные системы
4. Пожаротушение

Специальные применения

1. Пищевая промышленность
2. Фармацевтика
3. Морские установки
4. Горнодобывающая промышленность

Критерии выбора

1. Параметры среды:

   • Тип рабочей среды (вода, газ, нефтепродукты)
   • Температура и давление
   • Агрессивность среды

2. Условия эксплуатации:

   • Климатическое исполнение
   • Частота срабатываний
   • Необходимость регулирования

3. Требования к управлению:

   • Уровень автоматизации
   • Интеграция с АСУ ТП
   • Необходимость аварийного закрытия

Монтаж и обслуживание

Правила установки

1. Ориентация в пространстве (любое положение)
2. Обеспечение доступа для обслуживания
3. Учет направления потока
4. Использование опорных конструкций

Техническое обслуживание

1. Периодичность:

   • Ежеквартальный осмотр
   • Ежегодное полное ТО
   • После аварийных ситуаций

2. Основные операции:

   • Проверка уплотнений
   • Смазка подшипников
   • Контроль работы привода

Ведущие производители

1. Европейские бренды:

   • AVK (Дания)
   • DeZURIK (США)
   • SIEMENS (Германия)

2. Азиатские компании:

   • KITZ (Япония)
   • DERVOS (Китай)
   • VTON (Тайвань)

3. Российские производители:

   • АДЛ
   • Армалит
   • Промарматура

Сравнение с другими типами арматуры

Современные тенденции

1. Интеллектуальные системы:

   • Встроенные датчики
   • Диагностика состояния
   • Предиктивное обслуживание

2. Энергоэффективность:

   • Экономичные приводы
   • Режимы энергосбережения
   • Использование сервоприводов

3. Материалы:

   • Композитные диски
   • Улучшенные уплотнения
   • Антикоррозийные покрытия

Заключение

Дисковый поворотный затвор с электроприводом представляет собой оптимальное решение для многих промышленных и коммунальных применений, сочетая надежность, простоту конструкции и удобство автоматизированного управления. Правильно подобранное оборудование способно прослужить десятилетия, обеспечивая точное регулирование потоков в трубопроводных системах. При выборе конкретной модели следует учитывать параметры рабочей среды, условия эксплуатации и требования к системе управления. Современные разработки в области материалов и автоматизации продолжают расширять возможности этого типа запорной арматуры, делая его еще более востребованным на различных производствах.
