Система Joker: все типы соединителей и их применение

Система Joker — это универсальный модульный конструктор для создания прочных и стильных трубчатых конструкций без сварки. Её главное преимущество — простота монтажа: хромированные или окрашенные трубы соединяются с помощью специальных элементов, которые фиксируются шестигранным ключом. Это позволяет быстро собирать, разбирать и модифицировать любые изделия — от гардеробных систем до торгового оборудования.

В основе системы лежат трубы четырёх основных диаметров: 16, 25, 32 и 50 мм. Но главную роль в сборке играют соединители — именно они определяют форму, устойчивость и внешний вид готовой конструкции. В этом обзоре мы разберем все основные типы соединительных элементов, их назначение и дадим практические советы по выбору.

Соединители для стыковки труб

Эта группа элементов предназначена для соединения двух и более труб под разными углами и в разных плоскостях.

• Угловые (L-образные) соединители — меняют направление трубы на 90 градусов. Базовые элементы для создания каркасов, рам и угловых конструкций. В каталоге представлены как для труб 16 мм, так и для 50 мм.

• Тройные (Т-образные) соединители — используются для разветвлений, когда к основной линии перпендикулярно подводится третья труба.

• Крестообразные и параллельные соединители — позволяют соединять две параллельные трубы («крабы») или создавать перекрестные узлы, которые требуются при сборке стеллажей и решетчатых конструкций.

• Поворотные соединители — дают возможность вращать трубу вокруг своей оси или фиксировать её под произвольным углом. Особый интерес представляет поворотный соединитель для стекла с вкладышем — он используется для монтажа стеклянных полок и панелей.

• Двуплечие и усиленные соединители — элементы с двумя отводами (под 90 или 180 градусов). Усиленные версии рассчитаны на повышенные нагрузки и рекомендованы для несущих конструкций.

Держатели и опоры

Эти элементы удерживают трубы, полки и панели в нужном положении.

• Держатели для рейлинга — проходные и торцевые модели, рассчитанные строго на диаметр труб 16 мм. Проходной держатель позволяет трубе проходить сквозь него, а торцевой — фиксирует конец трубы. Часто применяются в гардеробных системах.

• Полкодержатели — односторонние и двусторонние модели для установки стеклянных или деревянных полок на трубу 25 мм. Двусторонний вариант позволяет разместить полку с обеих сторон трубы.

• Держатели для панели — предназначены для закрепления легких перегородок, экранов или рекламных щитов.

• Дистанционные концевые держатели — отодвигают трубу от стены на заданное расстояние, создавая эффект «парящей» конструкции.

• Опора-колесо с резьбой — позволяет придать мобильность стеллажам и вешалкам. Колесо вкручивается в резьбовое отверстие втулки.

Крепления к поверхностям

Для фиксации конструкции к полу, стене или потолку используются специальные крепёжные элементы.

• Фланцы — это крепёжные детали в виде металлических пластин (круглые, квадратные или прямоугольные), которые прикручиваются к стене, полу или потолку с помощью саморезов или дюбелей.

• Муфта крепления к плоскости — выполняет ту же функцию, что и фланец, но имеет меньшие габариты. Представляет собой цилиндрический или прямоугольный корпус с отверстием для трубы и монтажными отверстиями для крепления к поверхности. Муфта не имеет широкой опорной площадки, поэтому она менее заметна визуально и занимает меньше места.

• Втулка — небольшой цилиндр из алюминия или стали, который вставляется внутрь трубы и фиксируется в ней винтом. Внутри втулки нарезана резьба стандарта М10, в которую можно вкрутить ножку, колесо, кронштейн или другой аксессуар.

Декоративные и вспомогательные элементы

Они не несут конструктивной нагрузки, но завершают внешний вид и повышают удобство использования.

• Заглушки — пластиковые или металлические, закрывают открытые концы труб, защищая от грязи и придавая аккуратный вид. Есть заглушки для всех диаметров, а также специальная заглушка рейлинга.

• Крючки — несъёмные и двойные модели для труб 16 мм. Позволяют вешать одежду, сумки, инструменты или ключи.

• Присоски — пластиковые элементы для дополнительной фиксации стеклянных полок на гладких поверхностях.

Сферы применения системы Joker

Система настолько универсальна, что используется в самых разных областях:

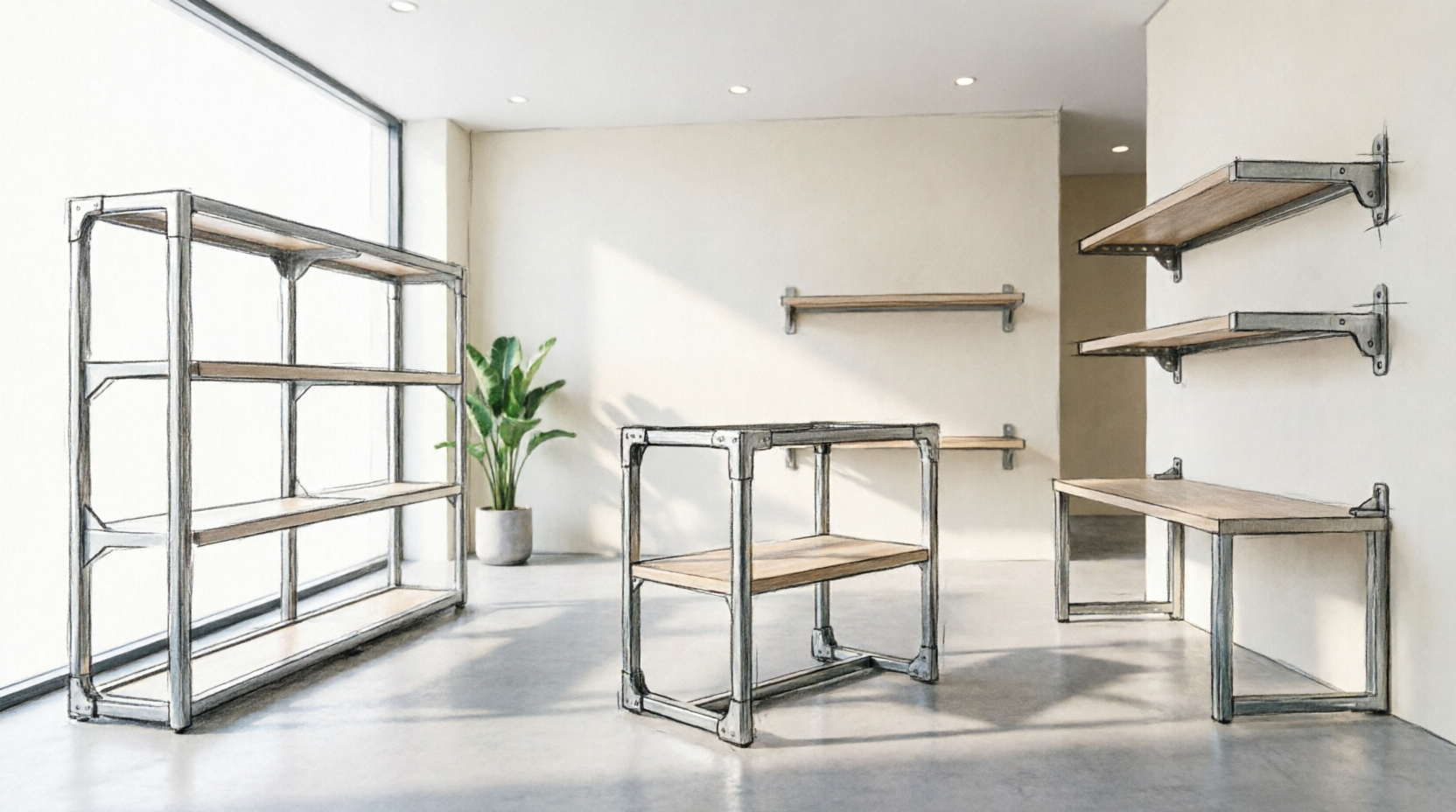

• Домашние интерьеры: гардеробные системы, полки, стеллажи, стойки для обуви, вешалки для одежды, подставки для цветов, карнизы для штор и даже поручни.

• Торговое оборудование: стеллажи для магазинов, витрины, вешала для одежды, рекламные стойки, дисплеи для товаров.

• Выставочные конструкции: перегородки для зонирования пространства, стенды для экспонатов, баннерные конструкции, рамки для рекламных полотен.

• Офисные и складские помещения: стеллажи для хранения документов и товаров, перегородки для рабочих зон, мобильные тележки.

• Специальные конструкции: ограждения, козырьки, навесы, турники и даже простые элементы уличной мебели.

Как выбрать соединители для вашего проекта

Чтобы не ошибиться с выбором, следуйте простому алгоритму:

1. Определите диаметр труб. Для легких полок и вешалок подойдёт 16 мм. Для стеллажей, перегородок и мебели — 25 мм. Для торгового оборудования и тяжёлых конструкций — 32 или 50 мм.

2. Продумайте конфигурацию. Нарисуйте схему, отметьте все узлы соединения. Определите, нужны ли вам углы, разветвления, параллельные трубы или поворотные элементы.

3. Оцените нагрузку. Для стационарных тяжёлых конструкций выбирайте усиленные соединители из стали или алюминия.

4. Учтите эстетику. Все соединители имеют хромированное покрытие, что придаёт конструкции современный вид. Для скрытых элементов можно использовать детали без покрытия — они дешевле.

Когда все параметры определены, остаётся только подобрать конкретные детали. Компания «СваркиНет» предлагает полный ассортимент комплектующих для системы Joker — от простых заглушек до усиленных поворотных и крестовых соединителей. В её каталоге вы найдете все необходимые элементы для реализации любого проекта: соединители труб системы Joker для диаметров 16, 25, 32 и 50 мм, а также крепления, держатели, фланцы, муфты и втулки. Удобная группировка по типам и размерам, подробные характеристики и фотографии помогут быстро подобрать нужные детали, а хромированное покрытие гарантирует долговечность и эстетичный вид готовой конструкции.
