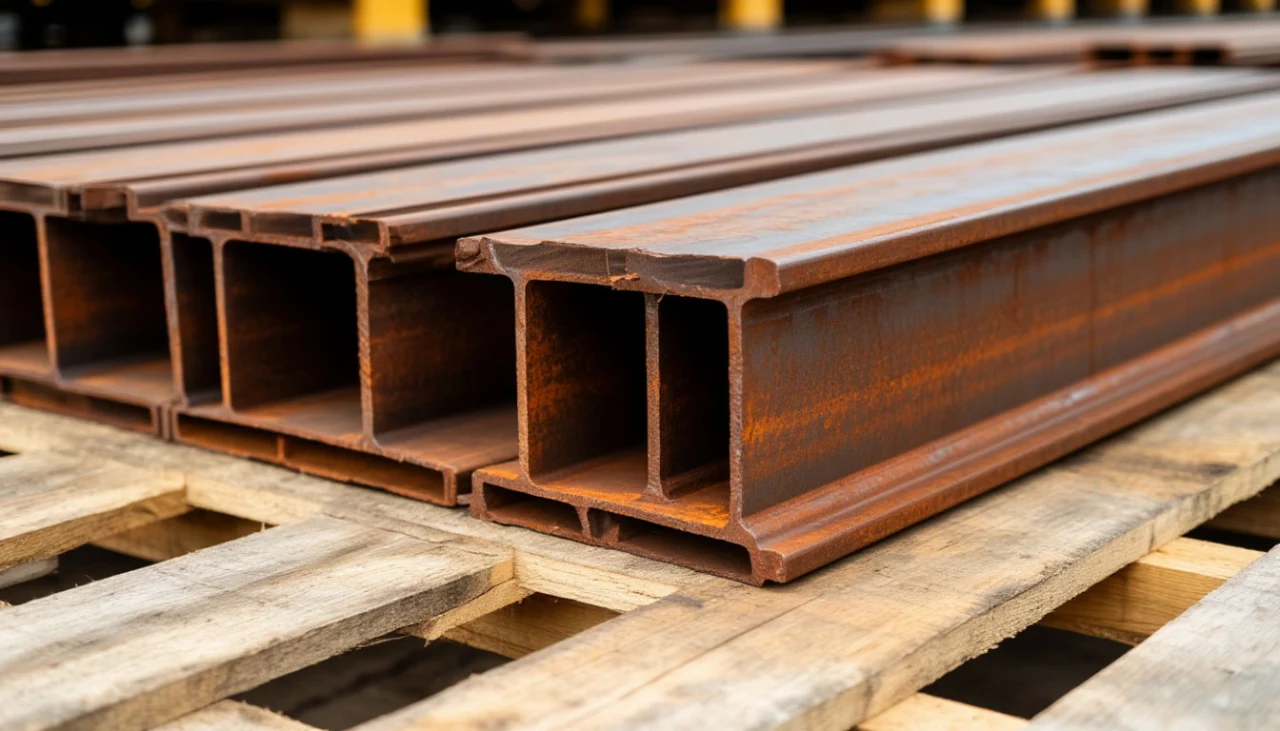

Швеллеры: виды, размеры и применение в современном строительстве

Швеллер представляет собой один из наиболее востребованных видов фасонного металлопроката, имеющего П-образное сечение. Эта балка работает преимущественно на изгиб и служит основным несущим элементом в разнообразных металлоконструкциях. Благодаря оптимальному соотношению прочности, жесткости и относительно небольшого веса, такие изделия нашли широкое применение в машиностроении, при возведении мостовых кранов, каркасном строительстве, устройстве перекрытий и монтаже колонн. Если вас интересует качественный швеллер в Санкт-Петербурге, то современный рынок предлагает широкий ассортимент данной продукции от проверенных производителей.

Классификация швеллеров по способу производства

Производство швеллеров осуществляется двумя основными методами, каждый из которых определяет технические характеристики и область применения конечного продукта. Понимание этих различий критически важно для правильного выбора материала под конкретные задачи строительства или производства.

Горячекатаные швеллеры

Горячекатаный швеллер изготавливается согласно ГОСТ 8240-97 путем прокатки заготовок при высоких температурах. Этот метод позволяет получать изделия с высокой точностью геометрических размеров и отличными механическими свойствами. Процесс производства включает нагрев стальной заготовки до температуры рекристаллизации металла, после чего ей придается необходимая П-образная форма путем последовательного прохода через валки прокатного стана.

Особенностью горячекатаной продукции является наличие внутренних напряжений в металле, которые снимаются в процессе естественного остывания. Это обеспечивает высокую прочность и устойчивость к динамическим нагрузкам. Точность проката контролируется на всех этапах производства, что гарантирует соответствие размеров заявленным параметрам сортамента.

Гнутые швеллеры

Гнутые или холоднокатаные швеллеры производятся по ГОСТ 8278-83 из рулонной стали методом холодного гнутья. Данная технология позволяет изготавливать как равнополочные, так и неравнополочные профили. Основным сырьем служит листовая сталь толщиной от 2 до 10 мм, которая проходит через систему валков, постепенно придающих заготовке необходимую форму.

Преимуществом гнутых швеллеров является возможность получения более тонких стенок при сохранении необходимых прочностных характеристик. Кроме того, холодная прокатка обеспечивает лучшую чистоту поверхности и более точные геометрические размеры по сравнению с горячекатаными аналогами. Такие изделия часто применяются там, где требуется меньший вес конструкции без потери несущей способности.

Разновидности по форме полок

Геометрия полок швеллера напрямую влияет на его эксплуатационные характеристики и удобство монтажа в конструкциях. Современный сортамент включает несколько основных серий, различающихся по конфигурации внутренних граней.

Швеллеры с уклоном внутренних граней

Серия У характеризуется наличием уклона внутренних граней полок, который составляет от 4 до 10 процентов. Это классический вариант, который производится уже много десятилетий и проверен временем. Уклон полок обеспечивает дополнительную жесткость профиля и упрощает некоторые виды соединений.

Такие швеллеры традиционно применяются в конструкциях, где важна максимальная несущая способность при стандартных размерах. Однако наличие уклона может создавать определенные неудобства при монтаже некоторых видов креплений, требующих параллельных поверхностей.

Швеллеры с параллельными гранями полок

Серия П имеет параллельные грани полок, что является современным стандартом для многих видов строительных конструкций. Такая геометрия значительно упрощает процесс соединения элементов, особенно при использовании болтовых соединений и сварки.

Преимущества параллельных граней проявляются при монтаже перекрытий и каркасов зданий. Плоские поверхности позволяют плотно прилегать другим элементам конструкции, обеспечивая лучшую передачу нагрузок и упрощая процесс сборки. По этой причине швеллеры серии П становятся все более популярными в современном строительстве.

Сортамент и геометрические характеристики

Основным параметром, определяющим размеры швеллера, является его номер, который соответствует высоте стенки в сантиметрах. Например, швеллер 10П имеет высоту стенки 100 мм, а швеллер 20У — 200 мм. Однако для полного понимания характеристик профиля необходимо учитывать и другие геометрические параметры.

Ключевыми размерами являются: высота стенки (h), ширина полки (b), толщина стенки (s) и толщина полки (t). Именно соотношение этих параметров определяет несущую способность и вес изделия. Длина швеллеров может быть мерной (обычно от 6 до 12 метров) или немерной, что оговаривается при заказе.

Поставка швеллеров может осуществляться как в тоннаже, так и в штуках, в зависимости от потребностей заказчика и условий договора. При расчетах необходимо учитывать теоретический вес одного погонного метра, который указан в таблицах сортамента.

«Правильный подбор номера швеллера — это не просто вопрос соответствия размерам, а комплексный расчет нагрузок, пролетов и условий эксплуатации. Ошибка в выборе может привести как к перерасходу металла, так и к недостаточной прочности конструкции», — отмечает главный инженер одного из крупнейших строительных холдингов.

Материалы изготовления и их характеристики

Выбор марки стали для производства швеллеров зависит от способа изготовления и предполагаемых условий эксплуатации готовых изделий. Для горячекатаных швеллеров наиболее распространенными являются стали Ст3пс и Ст3сп, которые обладают оптимальным сочетанием прочности, пластичности и свариваемости.

Для ответственных конструкций, работающих в условиях повышенных нагрузок или низких температур, применяется сталь 09Г2С. Эта марка отличается повышенной прочностью и хладостойкостью, что делает ее незаменимой при строительстве мостов, крановых путей и других ответственных сооружений.

Гнутые швеллеры изготавливают из сталей марок 08пс, 08кп, 10, 15, 20 и других. Эти материалы обладают хорошей пластичностью, что критически важно для процесса холодного гнутья. Чем выше содержание углерода в стали, тем прочнее получается изделие, но тем сложнее его обрабатывать.

Отдельно стоит упомянуть оцинкованные швеллеры, которые получают путем нанесения цинкового покрытия на поверхность готового изделия. Такая обработка обеспечивает надежную антикоррозийную защиту и значительно продлевает срок службы металлоконструкций. Оцинкованные швеллеры находят применение в условиях повышенной влажности, при строительстве складских помещений, ангаров и других объектов, где металл подвергается воздействию агрессивной среды.

Технические аспекты и несущая способность

Понимание технических характеристик швеллеров необходимо для правильного расчета конструкций. Основным параметром, определяющим несущую способность, является момент сопротивления изгибу, который зависит от геометрии сечения и толщины металла.

С увеличением номера швеллера растет не только его высота, но и момент сопротивления, что позволяет выдерживать большие нагрузки. Однако важно понимать, что простое увеличение размеров не всегда является оптимальным решением. Толщина стенок и полок также играет критическую роль в обеспечении устойчивости к местному buckling (потере устойчивости).

При расчетах необходимо учитывать не только статические нагрузки, но и динамические воздействия, возможные вибрации, температурные деформации. Коэффициент запаса прочности выбирается в зависимости от ответственности конструкции и условий ее эксплуатации.

Области применения швеллеров

Сфера применения швеллеров чрезвычайно широка и охватывает практически все отрасли промышленности и строительства. В жилом строительстве швеллеры номеров 10-16П чаще всего используются для устройства перекрытий, особенно в случаях, когда требуется усилить существующие конструкции или создать новые несущие элементы.

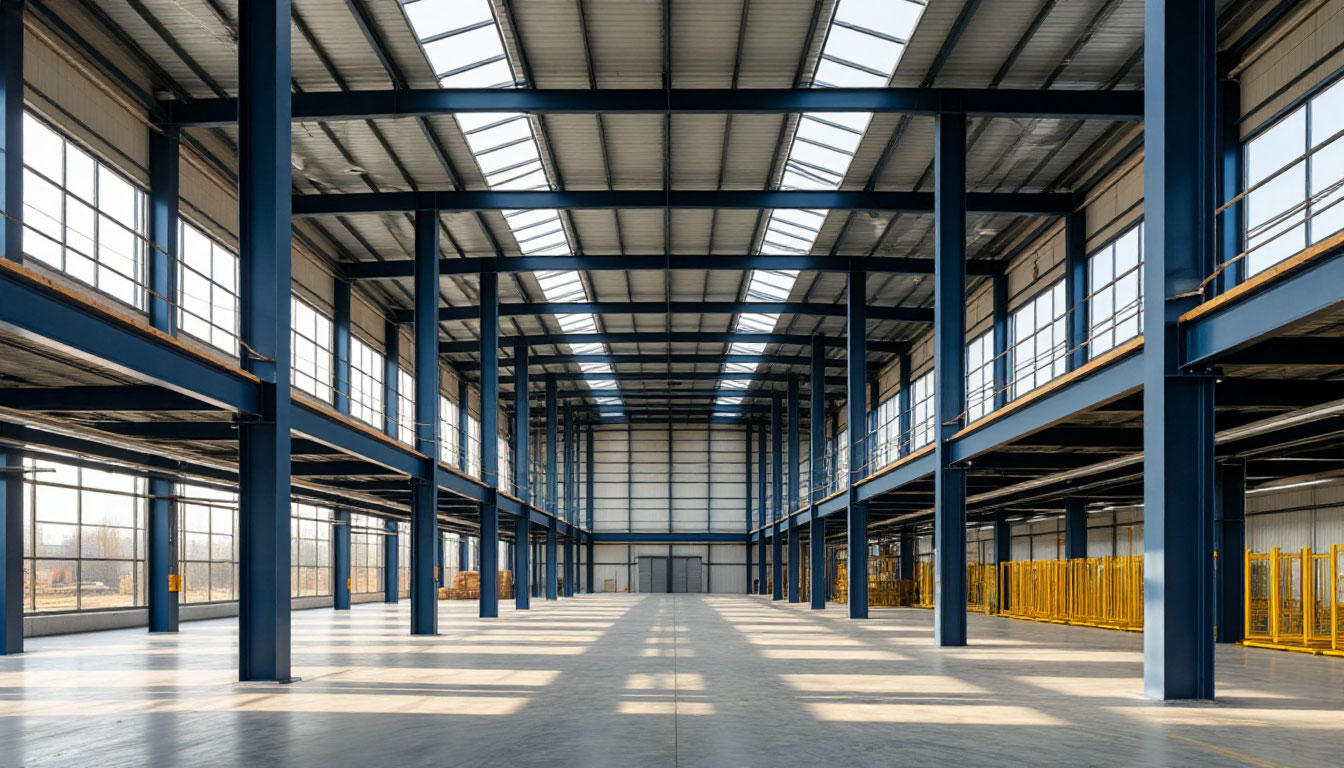

В промышленном строительстве для возведения колонн и рам применяются более мощные швеллеры номеров 18-30П, часто изготовленные из стали 09Г2С. Такие конструкции должны выдерживать значительные нагрузки от веса оборудования, крановых путей и других элементов производственных зданий.

Швеллеры активно используются для усиления дверных и оконных проемов в несущих стенах, особенно при перепланировке помещений. В этом случае они принимают на себя нагрузку от вышележащих конструкций, предотвращая деформации и разрушения.

В качестве балок и прогонов кровли швеллеры обеспечивают надежную основу для кровельного покрытия, особенно в зданиях с большими пролетами. Их жесткость позволяет минимизировать прогибы и обеспечить долговечность кровельной системы.

Машиностроение и мостостроение также являются крупными потребителями швеллерной продукции. Здесь к качеству металла и точности размеров предъявляются особо высокие требования, так как от этого зависит безопасность и надежность сложных технических систем.

Критерии выбора швеллера

Выбор подходящего швеллера — это комплексная задача, требующая учета множества факторов. Первостепенное значение имеет величина и характер нагрузок, которые будет воспринимать конструкция. Статические нагрузки от веса зданий и оборудования требуют одного подхода к расчету, тогда как динамические воздействия от движущихся механизмов — совершенно другого.

Условия эксплуатации также играют важную роль. Если конструкция будет находиться внутри отапливаемого помещения, требования к материалу будут одни, а для наружных конструкций или помещений с агрессивной средой необходимо предусматривать дополнительную защиту от коррозии или использование специальных марок стали.

Необходимость сварки при монтаже диктует требования к свариваемости материала. Некоторые марки сталей требуют предварительного подогрева или последующей термообработки сварных соединений, что увеличивает стоимость и трудоемкость работ.

Связь выбора номера швеллера и толщины полок с проектом должна быть обоснована инженерными расчетами. Нельзя выбирать профиль «на глаз» или по аналогии с другими объектами, так как каждый случай уникален и требует индивидуального подхода. Если вы планируете купить швеллер, рекомендуется проконсультироваться со специалистами, которые помогут подобрать оптимальный вариант под ваши задачи.

Нормативная база и стандарты

Производство и применение швеллеров в России строго регламентировано системой государственных стандартов. Основным документом для горячекатаных швеллеров является ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент». Этот стандарт устанавливает размеры, предельные отклонения, массу и технические требования к продукции.

Для гнутых равнополочных швеллеров применяется ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент», который регламентирует параметры изделий, полученных методом холодного гнутья. Гнутые неравнополочные швеллеры производятся согласно ГОСТ 8281-80.

Кроме сортовментных стандартов, существуют документы, устанавливающие технические условия на поставку, методы контроля качества, правила приемки и испытаний. Соблюдение этих нормативов гарантирует качество продукции и ее соответствие заявленным характеристикам.

Заключение

Правильный выбор швеллера является залогом надежности и долговечности любой металлоконструкции. Многообразие видов, размеров и материалов позволяет подобрать оптимальное решение для самых разных задач — от небольшого частного строительства до возведения крупных промышленных объектов.

Не стоит экономить на качестве металлопроката или пренебрегать инженерными расчетами, так как последствия ошибок могут быть самыми серьезными. Рекомендуется обращаться к профессионалам, которые имеют опыт работы с металлоконструкциями и могут предоставить не только качественную продукцию, но и грамотные консультации по ее применению.

Помните, что швеллер — это не просто кусок металла, а важный конструктивный элемент, от которого зависит безопасность людей и сохранность имущества. Ответственный подход к выбору и применению швеллерной продукции — это инвестиция в надежность и долговечность ваших конструкций.
