Кладочная сетка для кирпичных стен: размеры, ГОСТ и правила укладки

Кладочная сетка для кирпичных стен — один из ключевых элементов армирования, который напрямую влияет на прочность, долговечность и трещиностойкость кладки. В этой статье разберём, какие виды сетки существуют, чем регламентируется их применение по российским нормативам, и как правильно подобрать материал под конкретный тип конструкции — чтобы стена служила надёжно и без сюрпризов.

Назначение и функции кладочной сетки в кирпичной кладке

Кладочная сетка — это металлический или композитный арматурный элемент, который укладывается в горизонтальные швы кирпичной кладки для её усиления. Она перераспределяет нагрузки внутри конструкции и предотвращает развитие трещин, которые неизбежно возникают под воздействием осадки, температурных перепадов и механических нагрузок.

Главная задача сетки — связать отдельные элементы кладки в единую пространственную систему. Без армирования кирпичная стена представляет собой набор независимых блоков, соединённых лишь раствором. Сетка принципиально меняет эту картину: она работает на растяжение там, где сам кирпич и раствор этого делать не умеют.

По данным строительной практики, армирование кладочной сеткой повышает несущую способность кирпичных стен на 20–40% в зависимости от шага укладки и типа используемого материала.

На практике сетка выполняет несколько взаимосвязанных функций:

• Армирование — восприятие растягивающих и сдвигающих усилий в плоскости кладки;
• Противодействие трещинообразованию — ограничение раскрытия трещин при неравномерной осадке фундамента;
• Повышение устойчивости — усиление тонких перегородок и облицовочных слоёв;
• Связь конструктивных слоёв — объединение несущей стены и наружной облицовки в многослойных конструкциях;
• Распределение сосредоточенных нагрузок — равномерная передача усилий от перемычек, балок и плит перекрытий.

Особую роль сетка играет в многослойных стенах и облицовочной кладке. Здесь она фактически «пришивает» декоративный слой к несущему, не давая ему отслоиться и обрушиться. Именно поэтому её применение в таких конструкциях нередко обязательно по нормативам, а не просто рекомендовано.

Основные виды кладочной сетки

Современный рынок предлагает несколько типов кладочной сетки, которые различаются материалом, способом производства и областью применения. Правильный выбор вида сетки — не менее важен, чем соблюдение технологии укладки: ошибка на этом этапе сводит на нет всё армирование.

В массовом строительстве безусловно доминируют два вида — сварная стальная и композитная сетка. Остальные применяются значительно реже и, как правило, в специфических условиях. Именно поэтому следующие подразделы посвящены детальному разбору этих двух основных типов.

По оценкам участников российского строительного рынка, сварная стальная сетка занимает около 75–80% объёма потребления в сегменте кладочного армирования, тогда как доля композитных материалов стабильно растёт и уже превышает 15%.

Помимо материала, сетки классифицируют и по диаметру проволоки: чаще всего это 2, 3 или 4 мм. Чем выше нагрузка на конструкцию — тем большего диаметра проволока требуется. Для рядовой жилой застройки стандартом считается диаметр 3 мм с ячейкой 50×50 мм.

Сварная стальная сетка: преимущества и особенности применения

Сварная стальная кладочная сетка — наиболее распространённый тип армирования в российском строительстве. Она изготавливается из холоднотянутой проволоки класса Вр-1 по ГОСТ 6727-80, узлы которой соединяются контактной точечной сваркой. Результат — жёсткая, геометрически стабильная решётка с точно выверенным шагом ячейки.

Именно жёсткость конструкции делает сварную сетку предпочтительным выбором для несущих стен и нагруженных конструкций. В отличие от тканой сетки, она не смещается при укладке раствора и сохраняет проектное положение в шве на протяжении всего срока службы здания.

Стандартные технические характеристики сварной сетки для кладки:

• Диаметр проволоки: 2, 3 или 4 мм (наиболее востребован — 3 мм);
• Размер ячейки: 50×50 мм или 100×100 мм;
• Ширина рулона или карты: кратна толщине стены (250, 380, 510, 640 мм и др.);
• Защитное покрытие: оцинкованное (для влажных условий) или без покрытия (для сухих внутренних конструкций).

Согласно СП 15.13330.2020 («Каменные и армокаменные конструкции»), для армирования кирпичной кладки допускается применение сварных сеток с диаметром проволоки не менее 3 мм и размером ячейки не более 120×120 мм.

Сварная сетка выпускается в двух форматах: рулонном и в виде плоских карт. Рулонная удобна при больших объёмах кладки — её раскатывают по периметру стены. Карты проще в позиционировании и меньше деформируются при транспортировке, что особенно важно для сеток из проволоки диаметром 4 мм.

Композитная (стеклопластиковая) сетка для современных стен

Композитная кладочная сетка — относительно новый, но быстро завоёвывающий популярность материал. Она изготавливается из непрерывных стеклянных волокон (стеклоровинга), пропитанных полимерным связующим — как правило, эпоксидным или полиэфирным. Готовые стержни переплетаются в сетчатую структуру и фиксируются в узлах полимерным жгутом или сваркой.

Главное конкурентное преимущество композитной сетки — полная коррозионная инертность. Она не ржавеет, не реагирует на щелочную среду цементного раствора и сохраняет характеристики даже при длительном воздействии влаги. Именно это делает её материалом выбора для облицовочной кладки, фасадных систем и объектов в агрессивных условиях эксплуатации.

По данным НИИЖБ им. А.А. Гвоздева, композитная арматура на основе стеклоровинга обладает прочностью на растяжение в 2–3 раза выше, чем стальная проволока класса Вр-1, при массе в 4–5 раз меньше.

Сравним ключевые параметры двух материалов:

Особого внимания заслуживает тепловой аспект. Стальная сетка в кладочном шве формирует «мостик холода» — зону с повышенной теплопроводностью, которая снижает энергоэффективность стены. Композитная сетка этого недостатка лишена полностью, что особенно актуально для регионов с холодным климатом и энергоэффективного строительства.

Вместе с тем у композитной сетки есть существенное ограничение: она значительно хуже работает на сжатие и сдвиг по сравнению со сталью. Поэтому для армирования несущих кирпичных стен с высокими вертикальными нагрузками стальная сетка по-прежнему остаётся предпочтительной. Композит — оптимальный, но не универсальный выбор.

Требования ГОСТ и СНиП к кладочной сетке

Применение кладочной сетки в России регулируется рядом обязательных и рекомендательных нормативных документов. Знание этих требований — не формальность, а практическая необходимость: именно нормативы задают минимально допустимые параметры сетки, шаг армирования и условия укладки, отступление от которых может повлечь как конструктивные дефекты, так и проблемы при сдаче объекта.

Ключевые документы, регулирующие армирование кирпичной кладки:

• СП 15.13330.2020 «Каменные и армокаменные конструкции» — основной свод правил, устанавливающий требования к проектированию и выполнению кладки с армированием;
• ГОСТ 23279-2012 «Сетки арматурные сварные для железобетонных конструкций и изделий» — распространяется и на кладочные сетки в части геометрических и прочностных характеристик;
• ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций» — регламентирует проволоку класса Вр-1, из которой производится большинство сварных сеток;
• ГОСТ Р 57265-2016 — применяется при использовании композитной полимерной арматуры;
• СП 70.13330.2012 «Несущие и ограждающие конструкции» — содержит требования к производству работ, в том числе по укладке армирующих элементов.

Согласно п. 9.27 СП 15.13330.2020, при армировании кладки сетками диаметр проволоки должен быть не менее 3 мм, а размер ячейки — не более 120×120 мм. Сетки укладываются не реже чем через каждые 5 рядов кладки из обычного кирпича.

Нормативы также устанавливают минимальное защитное покрытие раствором над сеткой. Арматура должна быть полностью утоплена в растворный шов — её выход на поверхность недопустим. Толщина шва с учётом диаметра проволоки должна обеспечивать не менее 2–3 мм раствора над верхним стержнем сетки с каждой стороны.

Подбор сетки по типу кирпича и толщине стены

Выбор кладочной сетки — не универсальное решение: параметры армирования напрямую зависят от типа кирпича, толщины стены и характера нагрузок. Использовать одну и ту же сетку для несущей стены из полнотелого кирпича и для декоративной облицовки из пустотелого — грубая ошибка, которая либо приведёт к избыточному расходу материала, либо не обеспечит нужного армирования.

Первый критерий подбора — тип кирпича. Полнотелый керамический и силикатный кирпич обладают высокой прочностью и плотностью, поэтому допускают применение сеток с диаметром проволоки 3–4 мм. Пустотелый кирпич чувствителен к сосредоточенным нагрузкам: стержни сетки не должны попадать в пустоты и продавливать перемычки — здесь оптимальна сетка с ячейкой 50×50 мм и проволокой не более 3 мм.

Второй определяющий фактор — толщина стены, от которой зависит ширина применяемой сетки. Стандартные типоразмеры по толщинам кладки: для стены в полкирпича (120 мм) — сетка шириной 100 мм, в один кирпич (250 мм) — 250 мм, в полтора (380 мм) — 380 мм и так далее. Готовые сетки ведущих производителей выпускаются именно под эти типоразмеры — подобрать подходящий вариант можно, например, на https://omsk-metsetka.ru.

Согласно рекомендациям СП 15.13330.2020, при кладке столбов и простенков шириной до 1 кирпича армирование сетками следует предусматривать через каждые 3 ряда кладки вне зависимости от типа кирпича.

Отдельного внимания требует многослойная стена с утеплителем и облицовочным слоем. Здесь сетка в наружном облицовочном слое работает практически автономно от несущей части и подбирается исходя из условий именно этого слоя: небольшой диаметр проволоки, обязательная оцинковка и шаг не реже чем через каждые 5 рядов облицовочного кирпича.

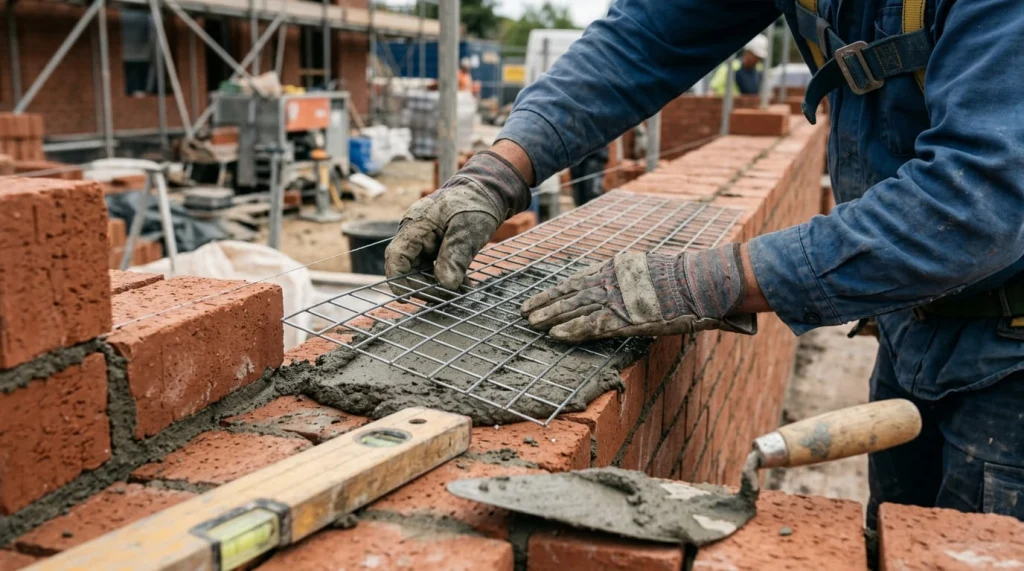

Пошаговая технология армирования кирпичной кладки

Правильная укладка кладочной сетки — это строго последовательный процесс, в котором каждый этап влияет на конечный результат. Нарушение технологии на любом шаге: неверный шаг армирования, плохое обжатие раствором, смещение сетки — обнуляет смысл армирования даже при использовании качественного материала.

1. Подготовка поверхности. Перед укладкой армированного ряда убедитесь, что предыдущий ряд кирпича выровнен и раствор набрал достаточную схватку. Поверхность должна быть очищена от пыли и мусора — загрязнения ухудшают сцепление раствора с сеткой.
2. Нанесение нижнего слоя раствора. Расстелите раствор на ширину стены слоем не менее 10–12 мм. Консистенция раствора должна быть достаточной для заполнения ячеек сетки — слишком густой раствор не проникнет сквозь ячейки и образует пустоты.
3. Укладка сетки. Уложите сетку на свежий раствор так, чтобы она не выходила за грани стены. Сетка должна быть полностью погружена в раствор, а не лежать поверх него. Ширина сетки подбирается под толщину стены с отступом 5–10 мм от каждого края.
4. Нахлёст в стыках. При укладке нескольких полотен вдоль длинной стены обеспечьте нахлёст не менее одной ячейки (но не менее 50 мм). В углах и примыканиях сетку заводите за угол минимум на 250 мм — длину одного кирпича.
5. Нанесение верхнего слоя раствора. Поверх сетки немедленно нанесите ещё один слой раствора так, чтобы сетка оказалась полностью утоплена в шве. Толщина шва с учётом диаметра проволоки — 12–16 мм. Раствор должен заполнить все ячейки без пустот.
6. Укладка следующего ряда кирпича. Уложите кирпич на подготовленный армированный шов, осаживая его киянкой до проектной отметки. Контролируйте горизонтальность по уровню и шнуру-причалке.
7. Фиксация в журнале работ. Каждый армированный ряд фиксируйте в журнале производства работ с указанием отметки, типа сетки и даты. Это основание для составления акта на скрытые работы.

По нормам СП 15.13330.2020, толщина горизонтального шва кирпичной кладки с сеткой должна быть не менее чем на 4 мм больше суммарного диаметра пересекающихся стержней. Для сетки из проволоки ø3 мм минимальная толщина шва составляет 6 мм + толщина проволоки = не менее 12 мм.

Особую тщательность требует армирование углов и Т-образных примыканий. В этих зонах концентрируются максимальные напряжения, поэтому простое обрезание сетки по углу — недопустимо. Правильное решение — использование Г-образных или Т-образных заготовок, согнутых заранее, либо перекрёстная укладка двух полотен с нахлёстом.

Типичные ошибки при укладке кладочной сетки

Большинство дефектов армированной кладки — следствие не незнания, а невнимательности: нарушения, которые легко предотвратить, но крайне сложно исправить после завершения строительства. Ниже разобраны наиболее распространённые ошибки, которые встречаются как на частных объектах, так и при профессиональном строительстве.

Отдельно стоит выделить ошибку подмены материала: нередко на объект поступает сетка с ячейкой 100×100 мм вместо проектных 50×50 мм — визуально разница незначительна, но несущая способность армирования снижается кратно. Всегда проверяйте соответствие поставленной сетки проектной спецификации до начала укладки, а не после.

По статистике строительного контроля, нарушения при армировании кирпичной кладки входят в топ-5 наиболее частых замечаний при приёмке жилых объектов. Наиболее распространённые — отсутствие нахлёстов в углах и недостаточная толщина растворного шва.

Ещё одна системная проблема — применение сетки без антикоррозионного покрытия там, где оно обязательно. Чёрная (незащищённая) стальная сетка в наружных стенах и цоколях начинает корродировать уже через 3–5 лет, разрушая шов изнутри. Внешне стена при этом может выглядеть совершенно нормально — до момента, когда продукты коррозии начнут давить на кирпич и вызывать трещины.

Как выбрать надёжного производителя и удостовериться в качестве

Российский рынок кладочной сетки насыщен предложениями, однако качество продукции у разных производителей разительно отличается. Экономия на сетке — один из самых коротких путей к проблемам на объекте: заниженный диаметр проволоки, неравномерный шаг ячейки и слабые сварные узлы встречаются значительно чаще, чем принято думать.

При выборе производителя ориентируйтесь на следующие критерии:

• Наличие сертификата соответствия или декларации по ГОСТ 23279-2012 — документ подтверждает, что продукция прошла испытания в аккредитованной лаборатории;
• Собственное производство на территории России — возможность заказать партию нестандартного типоразмера и быстро получить документацию;
• Паспорт качества на каждую партию с указанием диаметра проволоки, класса стали, размера ячейки и результатов входного контроля;
• Репутация и отзывы от профессиональных участников рынка — проектных организаций, строительных компаний, а не розничных покупателей;
• Возможность технической консультации — надёжный производитель всегда готов помочь с подбором сетки под конкретную задачу.

По данным независимых проверок строительного рынка, до 30% сварной кладочной сетки, реализуемой через оптовые базы, имеет фактический диаметр проволоки на 0,2–0,5 мм меньше заявленного. Для проволоки ø3 мм это означает снижение площади поперечного сечения на 13–30% — критическое отклонение для расчётного армирования.

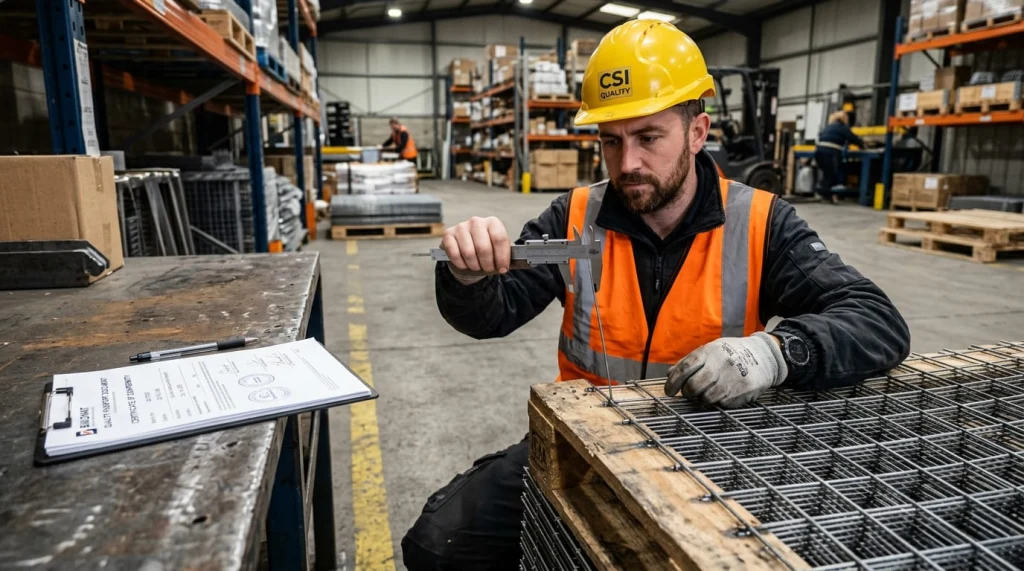

Проверить качество сетки на объекте можно даже без лабораторного оборудования. Несколько простых действий при приёмке партии:

1. Измерьте диаметр проволоки штангенциркулем в нескольких точках — отклонение не должно превышать ±0,1 мм от номинала по ГОСТ 6727-80.
2. Проверьте шаг ячейки рулеткой: замерьте 10 последовательных ячеек и разделите на 10 — допуск по ГОСТ 23279-2012 составляет ±10 мм.
3. Осмотрите сварные узлы: они должны быть ровными, без трещин и наплывов. Попробуйте согнуть проволоку у узла — качественный шов не должен ломаться.
4. Проверьте наличие и читаемость маркировки на рулоне или упаковке карты.
5. Запросите паспорт качества и сверьте указанные в нём характеристики с фактическими замерами.

Сравнение эффективности кладки с сеткой и без неё

Вопрос «нужна ли сетка вообще» — один из самых частых в среде частных застройщиков, стремящихся оптимизировать бюджет. Ответ зависит от типа конструкции, но в большинстве случаев отказ от армирования — ложная экономия: стоимость сетки на весь объём кладки типового дома составляет 1,5–3% от общей стоимости коробки, тогда как последствия трещин и деформаций могут потребовать вложений на порядок больше.

Рассмотрим сравнение по ключевым параметрам:

Согласно исследованиям ЦНИИСК им. В.А. Кучеренко, армирование горизонтальных швов кирпичной кладки сварными сетками с шагом через 5 рядов увеличивает предел прочности кладки при центральном сжатии на 25–35% по сравнению с неармированной кладкой из того же кирпича и раствора.

Наиболее наглядно преимущество армирования проявляется при нестандартных нагрузках и деформациях основания. В неармированной кладке даже небольшая неравномерная осадка фундамента — 10–15 мм — вызывает характерные диагональные трещины. Армированная кладка перераспределяет усилия по сетке и либо полностью предотвращает трещинообразование, либо ограничивает ширину раскрытия трещин до безопасных значений менее 0,3 мм.

Существуют ситуации, где неармированная кладка допустима по нормативам: ненагруженные внутренние перегородки из кирпича толщиной 120 мм в зданиях с жёстким железобетонным каркасом, декоративные облицовки без функции несения нагрузки при наличии механических связей с основной стеной. Во всех остальных случаях применение кладочной сетки — обоснованная инвестиция, а не опциональная мера.

Кладочная сетка: небольшие вложения — надёжный результат

Армирование кирпичной кладки — одно из тех решений, которые не видны снаружи, но определяют долговечность всей конструкции. Мы разобрали, какие виды сетки существуют и чем отличаются, какие нормативы регулируют их применение в России, как правильно подобрать параметры под конкретную стену и какие ошибки чаще всего допускают даже опытные строители. Грамотно выбранная и правильно уложенная сетка повышает несущую способность кладки на 25–35%, защищает её от трещин при осадке и связывает конструктивные слои в единое целое — за счёт затрат, составляющих лишь несколько процентов от стоимости коробки. Подходите к выбору материала осознанно: проверяйте документы, контролируйте входное качество и фиксируйте скрытые работы — тогда стены, которые вы строите сегодня, будут служить без проблем и ремонтов десятилетиями.

Если остались вопросы по подбору сетки под ваш объект — задавайте в комментариях: разберём конкретную ситуацию.
