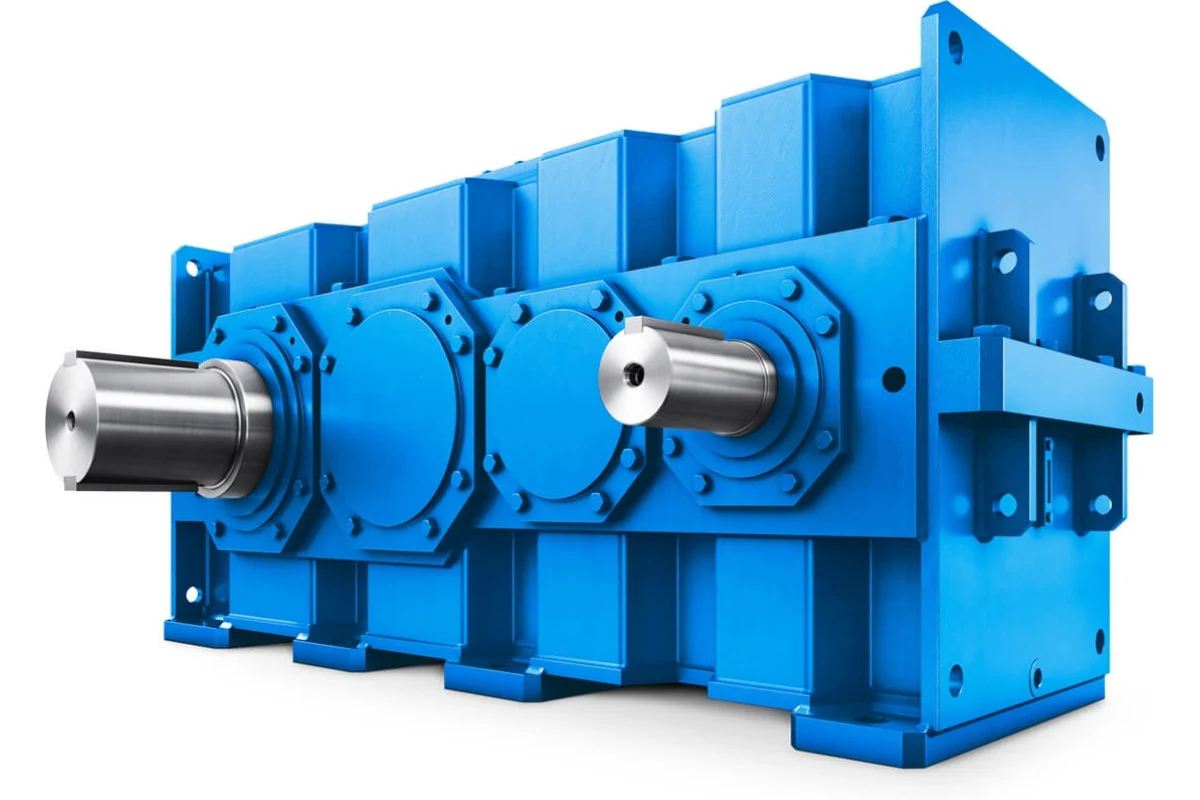

Цилиндрические редукторы: конструкция, виды и сферы применения
Современное промышленное оборудование требует надежных и эффективных механизмов для передачи и преобразования крутящего момента. Среди разнообразия редукторных решений особое место занимают цилиндрические редукторы, отличающиеся высокой надежностью и КПД. В данной статье мы подробно рассмотрим особенности конструкции, разновидности, технические характеристики и области применения этих механизмов.
Особенности конструкции цилиндрических редукторов

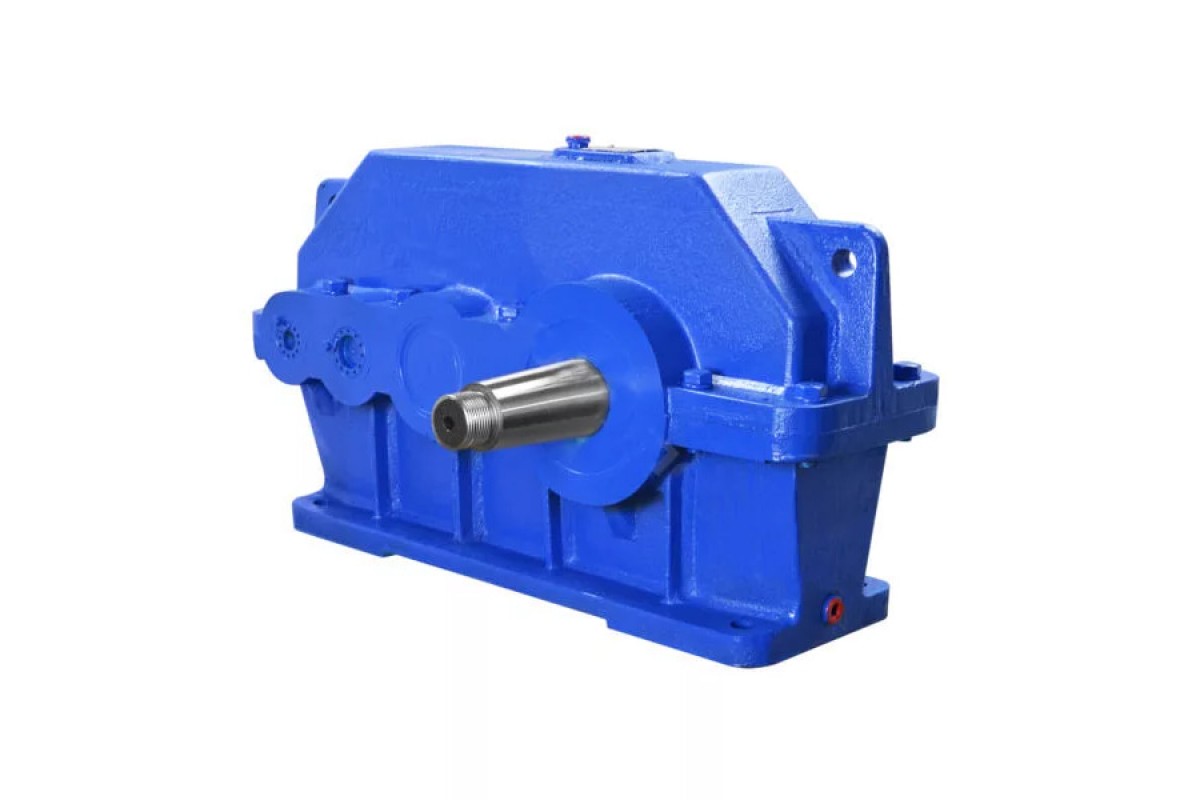

Цилиндрические редукторы представляют собой механические устройства, состоящие из системы зубчатых колес, заключенных в прочный корпус. Основными элементами конструкции являются:
- Корпус, обычно изготовленный из чугуна или алюминиевых сплавов
- Зубчатые передачи (цилиндрические шестерни)
- Валы (входной, выходной и промежуточные)
- Подшипниковые узлы
- Уплотнительные элементы
- Система смазки
Ключевой особенностью таких редукторов является параллельное расположение валов, что обеспечивает компактность конструкции. Зубчатая передача может быть прямозубой, косозубой или шевронной, в зависимости от требований к нагрузочной способности и уровню шума.
Классификация цилиндрических редукторов
По количеству ступеней передачи различают:
- Одноступенчатые - наиболее простые и компактные модели с передаточным числом до 6,3
- Двухступенчатые - наиболее распространенный вариант с передаточным числом 8-40
- Трехступенчатые и более - для особо тяжелых условий работы с передаточным числом до 315
По расположению валов в пространстве выделяют:
- Горизонтальные
- Вертикальные
- Универсальные (с возможностью изменения положения)
По типу зубчатых колес:
- Прямозубые (для умеренных нагрузок)
- Косозубые (повышенная нагрузочная способность)
- Шевронные (для особо тяжелых условий)
Технические характеристики и параметры выбора
При подборе цилиндрического редуктора необходимо учитывать следующие параметры:
- Номинальный крутящий момент (Нм)
- Передаточное отношение
- КПД (обычно 96-98% для одной ступени)
- Частота вращения входного вала (об/мин)
- Габаритные размеры и масса
- Климатическое исполнение
- Степень защиты корпуса (IP)
- Уровень шума
Важным преимуществом цилиндрических редукторов является их высокий КПД, который достигает 98% для одноступенчатых моделей и 94-96% для многоступенчатых. Это делает их наиболее экономичными среди всех типов редукторов.
Области применения
Цилиндрические редукторы находят применение практически во всех отраслях промышленности:
- Металлургическое производство (прокатные станы, рольганги)
- Горнодобывающая промышленность (конвейеры, дробилки)
- Машиностроение (станки, прессы)
- Пищевая промышленность (мешалки, транспортеры)
- Энергетика (приводы насосов, вентиляторов)
- Строительная техника (бетоносмесители, краны)
Особенно востребованы они в случаях, когда требуется:
- Высокая точность передачи вращения
- Минимальные потери мощности
- Длительный срок службы
- Возможность работы в тяжелых условиях
Преимущества и недостатки
Основные преимущества цилиндрических редукторов:
- Высокий КПД (до 98%)
- Длительный срок службы
- Возможность передачи значительных мощностей
- Стабильность характеристик в течение всего срока эксплуатации
- Относительно низкий уровень шума
- Возможность работы в широком диапазоне скоростей
К ограничениям можно отнести:
- Отсутствие возможности изменения передаточного отношения
- Ограниченные возможности компоновки (параллельные валы)
- Более сложная конструкция по сравнению с червячными аналогами
Особенности монтажа и обслуживания
Правильная установка и эксплуатация значительно продлевают срок службы редуктора. Основные рекомендации:
- Монтаж должен осуществляться на ровное, жесткое основание
- Необходима точная соосность соединяемых валов
- Первая замена масла производится через 200-300 часов работы
- Регулярный контроль уровня и состояния смазки
- Периодическая проверка состояния подшипников и уплотнений
Современные цилиндрические редукторы часто оснащаются системами термоконтроля и вибродиагностики, что позволяет своевременно выявлять потенциальные проблемы.
Современные тенденции в производстве
Производители постоянно совершенствуют конструкцию цилиндрических редукторов:
- Применение высокопрочных сталей и современных методов термообработки
- Использование CAD/CAM технологий при проектировании
- Внедрение модульного принципа конструкции
- Разработка специальных исполнений для экстремальных условий
- Оптимизация формы зубьев для снижения шума
Эти инновации позволяют создавать редукторы с улучшенными характеристиками при сохранении надежности.
Как правильно выбрать цилиндрический редуктор
При выборе конкретной модели следует учитывать:
- Условия эксплуатации (температура, запыленность, вибрации)
- Требуемый крутящий момент и скорость вращения
- Режим работы (постоянный, переменный, реверсивный)
- Необходимый срок службы
- Ограничения по габаритам и массе
- Требования к уровню шума
Для сложных случаев рекомендуется консультация со специалистами производителя, которые могут предложить оптимальное решение.
Заключение
Цилиндрические редукторы остаются одним из самых востребованных типов механических передач благодаря своей надежности, эффективности и универсальности. Широкий диапазон моделей и исполнений позволяет подобрать оптимальное решение для практически любой задачи. При правильном выборе, монтаже и обслуживании они способны работать десятилетиями, обеспечивая бесперебойную работу оборудования.
Развитие технологий производства и материалов продолжает расширять возможности этих механизмов, делая их еще более эффективными и долговечными. Для получения максимальной отдачи от оборудования важно не только правильно выбрать редуктор, но и обеспечить его квалифицированное обслуживание в течение всего срока эксплуатации.
