Плиты перекрытия типа ТТ длиной более 10 метров
Такие ЖБИ широко применяются при строительстве производственных, складских и сельскохозяйственных объектов. Их высокая несущая способность достигается благодаря двум продольным рёбрам жёсткости, которые формируют характерный профиль, напоминающий буквы «Т».

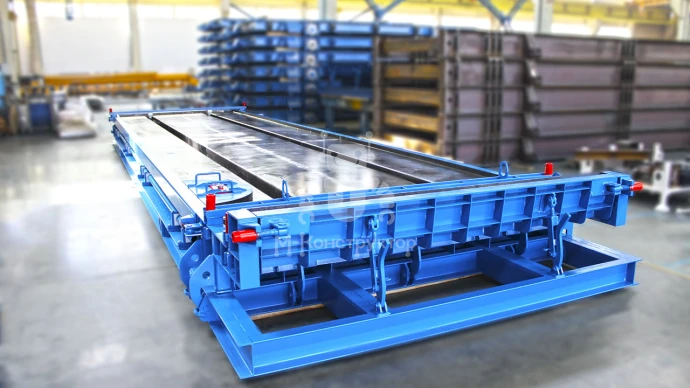

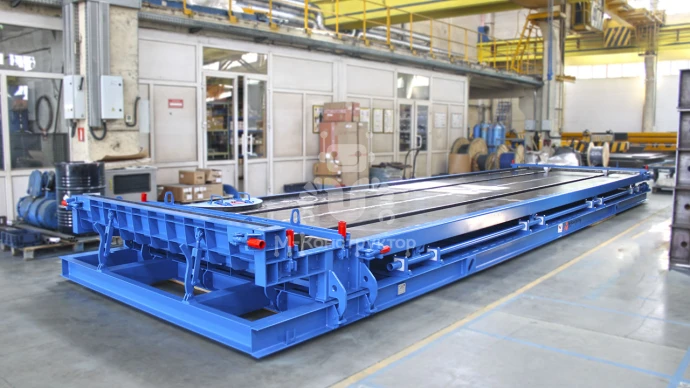

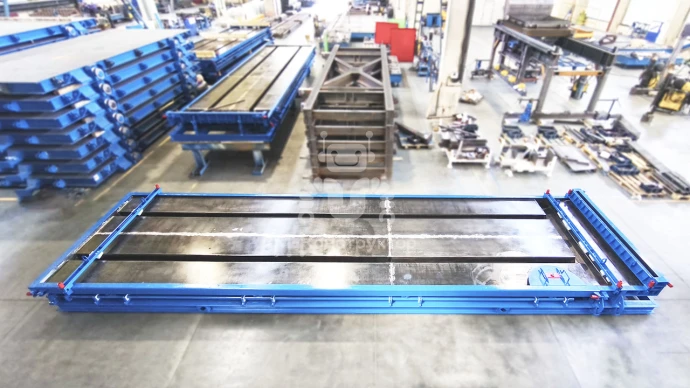

Для одного из проектов были изготовлены металлоформы для производства плит перекрытия здания сельхозназначения длиной 108 метров. Поскольку на всей протяжённости объекта используются одинаковые изделия, формы выполнены без возможности переналадки, что позволило оптимизировать конструкцию под серийный выпуск.

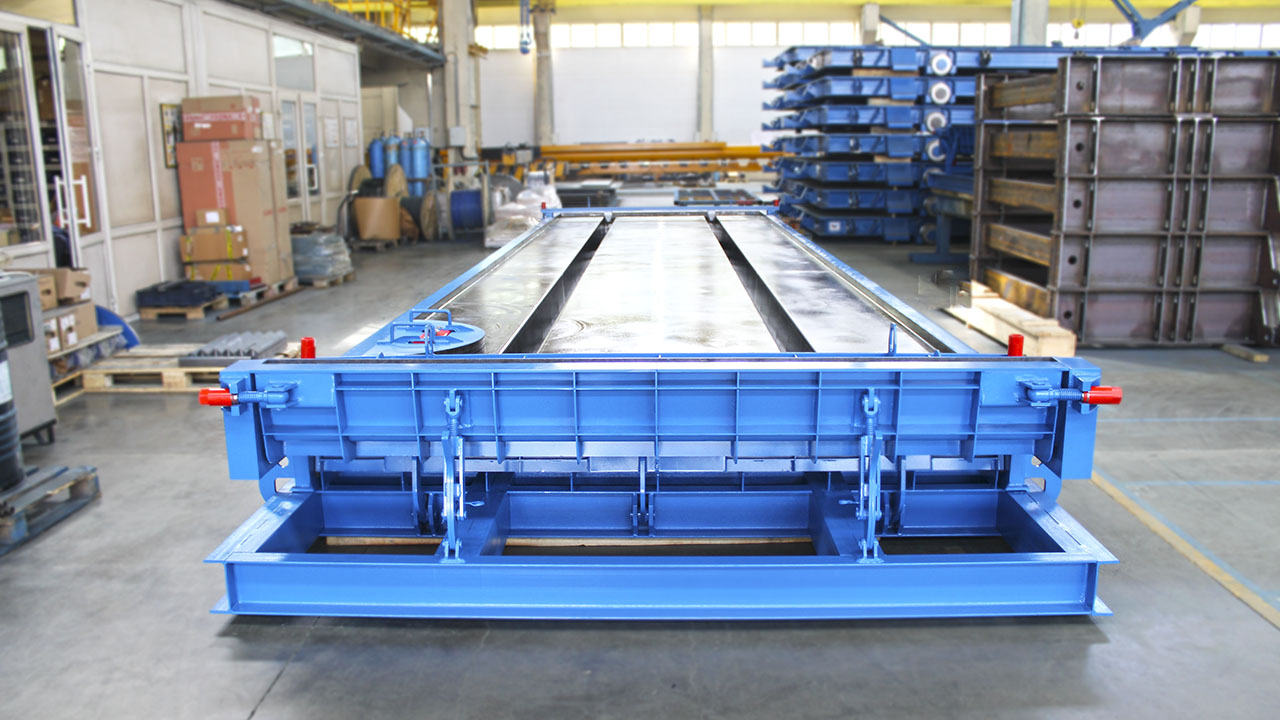

Габариты готового изделия составляют 10293×2500×50 мм (Д×Ш×В), высота ребра — 360 мм. Конструкция формы предусматривает один откидной торцевой борт и второй подвижный борт с возможностью формования торцевого прилива высотой 200 мм, предназначенного для укладки утеплителя.
На рабочей поверхности установлен съёмный пустотообразователь для формирования половины отверстия под вентиляционную трубу. Его фиксация осуществляется магнитным боксом с усилием отрыва 2400 кг. Формование выполняется в зеркальном исполнении («право-лево»), благодаря чему при монтаже соседние плиты образуют единое вентиляционное отверстие.
Под формующей поверхностью расположен тепловой регистр, а также слой сэндвич-панелей, обеспечивающих сохранение тепла во время технологического процесса.
В отличие от предыдущего решения для плит ТТ, эта технология не предусматривает предварительного натяжения арматуры. После укладки бетонной смеси арматурные канаты размещаются по длине формующей поверхности рёбер, пропускаются через полиэтиленовые пустотообразователи и закрепляются цангами. Сами пустотообразователи устанавливаются на кондукторах, закреплённых на продольных бортах формы.
Распалубка осуществляется посредством винтовых механизмов, расположенных под продольными бортами. При их вращении борта опускаются вниз, что обеспечивает отрыв изделия от формующей поверхности и упрощает последующее извлечение готовой плиты.
Конструкция формы обеспечивает точность геометрии изделий, удобство формования и надёжную работу при серийном производстве.
