Дистанционное зондирование Земли и аэрокосмические методы в геодезии

Современная геодезия претерпевает фундаментальные изменения, переходя от классических контактных измерений к технологиям бесконтактного сбора данных. Традиционные инструменты, такие как тахеометры и нивелиры, по-прежнему остаются востребованными для локальных задач высокой точности, однако масштабные проекты требуют иного подхода. Когда на обширной территории необходима качественная топографическая съемка, использование только наземного оборудования становится экономически нецелесообразным и чрезмерно затягивает сроки изысканий. Именно здесь на первый план выходят аэрокосмические методы, позволяющие получать актуальную информацию о земной поверхности без физического контакта с объектами. Этот сдвиг парадигмы обусловлен развитием вычислительных мощностей, совершенствованием сенсорного оборудования и появлением новых алгоритмов обработки пространственных данных, что в совокупности формирует новую реальность для инженеров и проектировщиков. Внедрение цифровых технологий позволяет существенно сократить человеческий фактор и повысить надежность получаемых измерений.

Эволюция методов наблюдения за земной поверхностью

История развития дистанционных методов насчитывает уже более ста лет, начиная с первых попыток использования аэрофотосъемки с привязных аэростатов и самолетов в начале двадцатого века. Изначально эти технологии применялись преимущественно в военных целях для разведки местности, но вскоре их потенциал был оценен гражданскими специалистами. Появление первых метеорологических и картографических спутников в середине прошлого века стало настоящим прорывом, открыв возможность регулярного мониторинга планетарного масштаба. Спутниковые системы типа Landsat или отечественные серии Ресурс предоставили ученым непрерывный поток мультиспектральных данных, что позволило анализировать не только геометрию объектов, но и их физико-химические свойства. Это стало основой для создания тематических карт, которые используются в геологии, экологии и сельском хозяйстве для принятия стратегических решений.

Развитие вычислительной техники в конце девяностых и начале двухтысячных годов дало новый импульс отрасли, так как обработка огромных массивов аэрокосмических данных стала возможной в разумные сроки. Цифровые камеры высокого разрешения заменили пленочные фотоаппараты, что устранило необходимость в химической проявке и сканировании снимков. Сегодня мы наблюдаем интеграцию навигационных систем ГЛОНАСС и GPS непосредственно в сенсоры дистанционного зондирования, что позволяет привязывать каждый пиксель снимка к конкретным географическим координатам с высокой степенью точности. Это создало предпосылки для появления цифровых моделей местности, которые используются в самых разных сферах человеческой деятельности, от градостроительства до сельского хозяйства. Важно отметить, что каждый этап эволюции сопровождался повышением не только пространственного, но и спектрального разрешения, что расширило аналитические возможности специалистов и позволило решать задачи, которые ранее считались невыполнимыми без непосредственного выхода на местность.

Ключевые технологии дистанционного зондирования

В основе всех современных аэрокосмических методов лежит регистрация электромагнитного излучения, отраженного или излученного объектами земной поверхности. В зависимости от источника излучения технологии делятся на пассивные и активные, каждая из которых имеет свои уникальные особенности и области применения. Пассивные системы, к которым относится большинство оптических спутников и аэрофотокамер, регистрируют солнечное излучение, отраженное от земли. Активные системы, такие как радиолокаторы и лазерные сканеры, сами генерируют сигнал и анализируют его отражение, что позволяет работать независимо от времени суток и погодных условий. Понимание физических принципов работы каждого типа сенсора критически важно для правильного выбора инструментария под конкретную задачу изысканий, так как ошибки на этапе выбора метода могут привести к невозможности получения требуемых данных.

Существует несколько ключевых преимуществ, которые делают дистанционные методы незаменимыми в современном мире:

• Возможность покрытия обширных территорий за короткое время
• Доступ к труднодоступным и опасным участкам местности
• Получение многомерных данных о свойствах объектов
• Возможность ретроспективного анализа архивных снимков
• Снижение затрат на полевые работы и логистику

Эти факторы обуславливают растущий спрос на аэрокосмические данные со стороны как государственных структур, так и частных компаний. Однако стоит помнить, что дистанционные методы не всегда могут полностью заменить наземные измерения, особенно когда требуется высочайшая точность привязки объектов в локальной системе координат.

Оптическая фотосъемка и мультиспектральный анализ

Классическая аэрофотосъемка остается одним из самых распространенных методов создания топографических планов и ортофотопланов. Суть метода заключается в получении серии перекрывающихся снимков, которые впоследствии обрабатываются методами стереофотограмметрии для построения трехмерной модели рельефа. Современные цифровые камеры, устанавливаемые на беспилотные летательные аппараты или пилотируемые самолеты, способны фиксировать изображение с разрешением, достигающим нескольких сантиметров на пиксель. Это позволяет дешифрировать мелкие объекты, такие как люки колодцев, отдельные деревья или элементы дорожной разметки, что критически важно для инженерных изысканий. Высокая детализация позволяет выявлять дефекты дорожного покрытия или незаконные врезки в коммуникации без визуального осмотра каждого метра трассы.

Помимо видимого диапазона, широко используется мультиспектральная и гиперспектральная съемка, регистрирующая отражение в инфракрасном и ближнем инфракрасном диапазонах. Такие данные незаменимы для оценки состояния растительности, выявления загрязнений водоемов или поиска полезных ископаемых. Разные материалы имеют уникальные спектральные подписи, что позволяет автоматизированным алгоритмам классифицировать земной покров с высокой точностью. Например, здоровая растительность сильно отражает излучение в ближнем инфракрасном диапазоне, что позволяет отличать ее от искусственных покрытий или сухой травы даже на ранних стадиях изменений. Спектральный анализ открывает возможности для мониторинга здоровья лесов и прогнозирования урожайности сельскохозяйственных культур, что имеет огромное экономическое значение для агропромышленного комплекса.

Лазерное сканирование и радиолокация

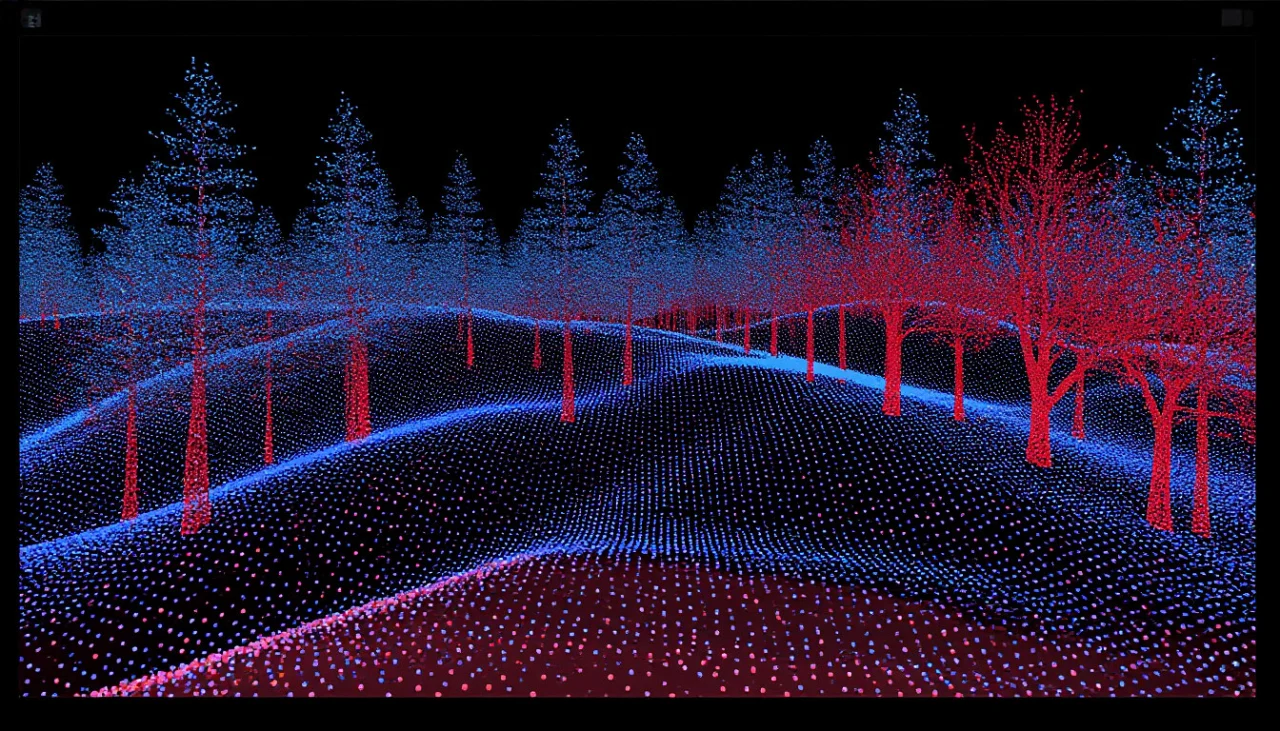

Технология LiDAR (Light Detection and Ranging) представляет собой активный метод дистанционного зондирования, использующий лазерные импульсы для измерения расстояний до объектов. Сканер испускает короткие импульсы света и фиксирует время их возвращения, что позволяет вычислять расстояние с миллиметровой точностью. В результате обработки миллионов таких измерений формируется плотное облако точек, точно описывающее геометрию земной поверхности и расположенных на ней объектов. Главным преимуществом лидара является способность лазерного луча частично проникать сквозь растительность, достигая земли, что позволяет строить цифровые модели рельефа под лесным пологом. Это свойство делает технологию незаменимой при изысканиях в лесистой местности, где оптическая съемка не может увидеть землю под кронами деревьев.

Радиолокационная съемка с синтезированной апертурой (SAR) работает в микроволновом диапазоне и обладает уникальной способностью проникать сквозь облака, туман и дым. Это делает радиолокаторы незаменимыми для мониторинга в регионах с частой облачностью или для оперативного реагирования на чрезвычайные ситуации, такие как наводнения или лесные пожары. Интерферометрическая обработка радиолокационных данных позволяет выявлять мельчайшие смещения земной поверхности, происходящие в результате тектонических процессов или добычи полезных ископаемых. Точность таких измерений может достигать миллиметров, что открывает широкие возможности для мониторинга деформаций инженерных сооружений и прогнозирования геологических рисков. В условиях северных регионов, где облачность является нормой, радиолокация становится основным источником актуальных данных.

Практическое применение в инженерных изысканиях

Интеграция аэрокосмических данных с традиционными наземными измерениями позволяет создавать комплексные информационные модели территорий. В строительстве и проектировании это дает возможность минимизировать риски, связанные с неточными данными о рельефе и существующих коммуникациях. Когда выполняются сложные геодезические работы, сочетание спутниковых снимков для общего контекста и лазерного сканирования для деталей обеспечивает наилучший баланс между охватом и точностью. Такой подход особенно эффективен при проектировании линейных объектов, таких как автомобильные дороги, трубопроводы или линии электропередач, где важно учитывать протяженность и разнообразие ландшафта. Комплексный подход позволяет сократить количество выездов на местность и ускорить подготовку проектной документации.

В кадастровой деятельности аэрокосмические методы используются для актуализации границ земельных участков и выявления самовольных построек. Ортофотопланы высокого разрешения служат наглядной основой для внесения сведений в единый государственный реестр недвижимости. Это упрощает процедуру межевания и снижает количество земельных споров между соседями, так как фактическое использование территории становится очевидным для всех участников процесса. Кроме того, регулярная съемка позволяет отслеживать изменения в целевом назначении земель и оперативно реагировать на нарушения земельного законодательства. Государственные органы все чаще используют эти данные для налогового контроля и планирования территориального развития регионов, что повышает прозрачность земельных отношений.

Мониторинг деформаций и смещений является еще одной важной областью применения, где дистанционные методы не имеют аналогов по эффективности. С помощью многовременного анализа снимков можно отслеживать осадку зданий, смещение склонов или береговых линий водоемов. Это позволяет прогнозировать аварийные ситуации и принимать превентивные меры по укреплению конструкций. В горнодобывающей промышленности такие технологии используются для контроля объемов добычи и планирования рекультивации земель, что обеспечивает соблюдение экологических норм и требований безопасности. Точность мониторинга позволяет выявлять негативные тенденции на ранних стадиях, когда стоимость исправления ситуации еще не критическая, что экономит значительные финансовые ресурсы компаний.

Сравнительная характеристика методов сбора данных

Для выбора оптимального инструмента решения конкретной задачи необходимо понимать преимущества и ограничения различных платформ дистанционного зондирования. Спутниковая съемка обеспечивает максимальный охват территории, но может уступать в детальности и зависеть от периода пролета аппарата над нужной точкой. Аэросъемка с пилотируемых самолетов занимает промежуточное положение, позволяя покрывать большие площади с высоким разрешением, но требует значительных финансовых затрат на организацию полетов. Беспилотные системы предлагают высокую гибкость и детализацию, но ограничены по площади单次 полета и зависят от погодных условий. Выбор платформы всегда является компромиссом между стоимостью, скоростью и требуемой точностью конечного продукта.

В таблице приведены усредненные значения, которые могут варьироваться в зависимости от конкретного оборудования и условий местности. Важно отметить, что выбор метода часто диктуется не только техническими возможностями, но и нормативными требованиями к точности конечной продукции. Для создания крупномасштабных планов, например 1:500, часто требуется комбинация методов, где аэросъемка задает общую каркасную основу, а наземные измерения уточняют ключевые точки. Экономическая эффективность проекта напрямую зависит от правильного выбора соотношения между стоимостью сбора данных и требуемой точностью результата. Иногда дешевле сделать повторный вылет дрона, чем отправлять бригаду геодезистов в труднодоступную местность.

Обработка данных и программное обеспечение

Собранные сырые данные дистанционного зондирования представляют собой лишь исходный материал, который требует сложной математической обработки для превращения в полезную информацию. Процесс фотограмметрической обработки включает в себя выравнивание снимков, построение разреженного и плотного облака точек, генерацию полигональной сетки и создание текстурной модели. Для выполнения этих операций используются специализированные программные комплексы, такие как Agisoft Metashape, Pix4D или отечественные разработки. Качество конечного продукта напрямую зависит от квалификации оператора и правильности настройки параметров обработки. Ошибки на этапе калибровки камеры могут привести к систематическим искажениям всей модели, что сделает ее непригодной для инженерных расчетов.

Особое внимание уделяется привязке полученной модели к системе координат, что невозможно без использования опорных точек, координаты которых определены геодезическими приемниками GNSS. Без наземного контроля даже самые совершенные алгоритмы могут дать ошибку, недопустимую для инженерных задач. Современные программы позволяют автоматизировать поиск связующих точек на перекрывающихся снимках, но контроль качества на каждом этапе остается обязательным требованием. Экспорт данных в распространенные форматы, такие как GeoTIFF, LAS или DXF, обеспечивает совместимость с системами автоматизированного проектирования (САПР). Это позволяет инженерам-проектировщикам seamlessly интегрировать геодезические данные в свои проекты, используя привычные инструменты черчения и моделирования.

«Будущее геодезии лежит не в замене одного инструмента другим, а в грамотной интеграции данных из разных источников. Мы движемся к созданию цифровых двойников территорий, где каждый объект имеет свою историю изменений и набор атрибутов», — отмечает ведущий специалист в области пространственных данных.

Это мнение подчеркивает тенденцию к переходу от статических карт к динамическим информационным моделям. В таких системах данные обновляются в режиме, близком к реальному времени, что требует налаженных каналов передачи и мощных серверных мощностей для хранения. Облачные технологии играют здесь ключевую роль, позволяя пользователям получать доступ к актуальной информации из любой точки мира без необходимости установки тяжелого программного обеспечения на локальные компьютеры. Распределенные вычисления позволяют обрабатывать терабайты данных за часы, что ранее занимало недели. Доступность вычислительных ресурсов в облаке демократизирует доступ к высоким технологиям для небольших компаний.

Правовое регулирование и ограничения

Использование аэрокосмических методов, особенно с применением беспилотных летательных аппаратов, строго регламентируется законодательством. Для выполнения полетов необходимо получать разрешения от органов организации воздушного движения, особенно вблизи аэропортов или режимных объектов. Нарушение правил использования воздушного пространства может повлечь за собой серьезные штрафы и конфискацию оборудования, поэтому специалисты должны тщательно планировать миссии с учетом всех юридических нюансов. Кроме того, существуют ограничения на съемку определенных территорий в целях обеспечения государственной безопасности. В России действуют строгие правила полетов БПЛА, требующие регистрации дронов и согласования маршрутов.

Вопросы авторского права на аэрокосмические снимки также требуют внимания, так как данные дистанционного зондирования часто являются интеллектуальной собственностью операторов спутников или авиакомпаний. При использовании коммерческих архивных снимков необходимо приобретать соответствующие лицензии, определяющие условия их применения. Открытые данные, такие как снимки Landsat или Sentinel, доступны бесплатно, но их разрешение может быть недостаточным для решения некоторых инженерных задач. Понимание правового поля является такой же важной компетенцией геодезиста, как и владение измерительной техникой. Необходимо также учитывать законодательство о персональных данных, если съемка затрагивает частную собственность и позволяет идентифицировать людей или частные владения.

Перспективы развития отрасли

Технологический прогресс не стоит на месте, и в ближайшем будущем нас ожидает дальнейшее повышение разрешения и частоты обновления данных дистанционного зондирования. Развитие группировок малых спутников, так называемых кубсатов, позволит обеспечить ежедневный пересмотр любой точки планеты с высоким качеством. Это откроет новые возможности для мониторинга быстропротекающих процессов, таких как паводковая обстановка или строительство крупных инфраструктурных объектов. Искусственный интеллект будет играть все более важную роль в автоматическом дешифрировании снимков, выделяя объекты и классифицируя изменения без участия человека.

Можно выделить несколько ключевых направлений, которые будут определять облик отрасли в ближайшие десятилетия:

• Создание глобальных цифровых двойников городов и регионов
• Полная автоматизация процессов дешифрирования снимков
• Интеграция данных ДЗЗ с системами интернета вещей
• Развитие квантовых сенсоров для сверхточных измерений
• Появление автономных дронов с искусственным интеллектом

Миниатюризация сенсоров приведет к тому, что мощные лазерные сканеры и гиперспектральные камеры станут доступны для установки на легкие дроны с длительным временем полета. Это снизит стоимость изысканий и сделает высокоточные данные доступными для малого бизнеса и частных заказчиков. Интеграция с технологиями дополненной реальности позволит инженерам видеть скрытые коммуникации или проектные решения непосредственно на местности через специальные очки или планшеты. Такие инструменты кардинально изменят подход к контролю строительства и приемке выполненных работ. Нейросетевые алгоритмы смогут предсказывать деформации сооружений на основе исторических данных съемки, предотвращая аварии до их возникновения.

В заключение стоит отметить, что дистанционное зондирование и аэрокосмические методы стали неотъемлемой частью современной геодезии, обеспечивая скорость, охват и информативность, недостижимые для классических способов. Однако они не исключают полностью необходимость наземных измерений, а скорее дополняют их, создавая единую экосистему пространственных данных. Грамотное сочетание различных технологий позволяет решать задачи любой сложности, от глобального мониторинга климата до разбивки осей здания. Развитие этой сферы продолжится, предлагая новые инструменты для познания и обустройства нашего мира. Специалистам отрасли необходимо постоянно повышать квалификацию, чтобы успевать за темпами технологического прогресса и оставаться востребованными на рынке услуг.
