Системы защитного отключения: УЗО, дифавтоматы и реле контроля изоляции

Приветствую! Меня зовут Игорь, работаю в компании kabelirkutsk.ru специалистом по промышленному оборудованию. За годы работы с системами электроснабжения понял - правильная защита от утечек тока спасает не только оборудование, но и жизни людей.

Устройство защитного отключения - первая линия обороны

УЗО представляет собой коммутационный аппарат, реагирующий на дифференциальный ток утечки. Принцип работы основан на сравнении токов в фазном и нулевом проводниках. При несоответствии значений происходит мгновенное отключение цепи.

Номинальный отключающий дифференциальный ток варьируется от 10 до 500 мА. Для жилых помещений рекомендую устанавливать УЗО с уставкой 30 мА - это обеспечивает надежную защиту от поражения электрическим током.

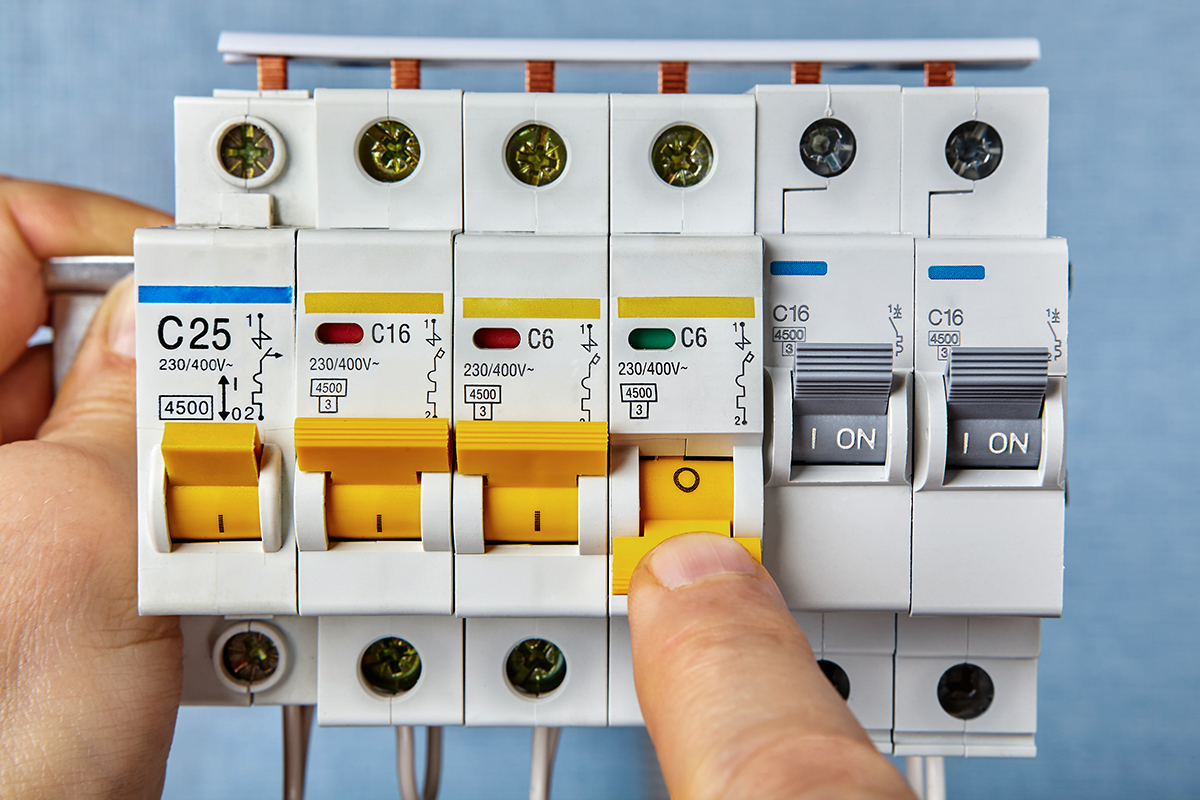

Важный нюанс: УЗО не защищает от токов короткого замыкания и перегрузок. Поэтому последовательно с ним обязательно включаем автоматический выключатель соответствующего номинала.

Дифференциальные автоматы - комплексная защита

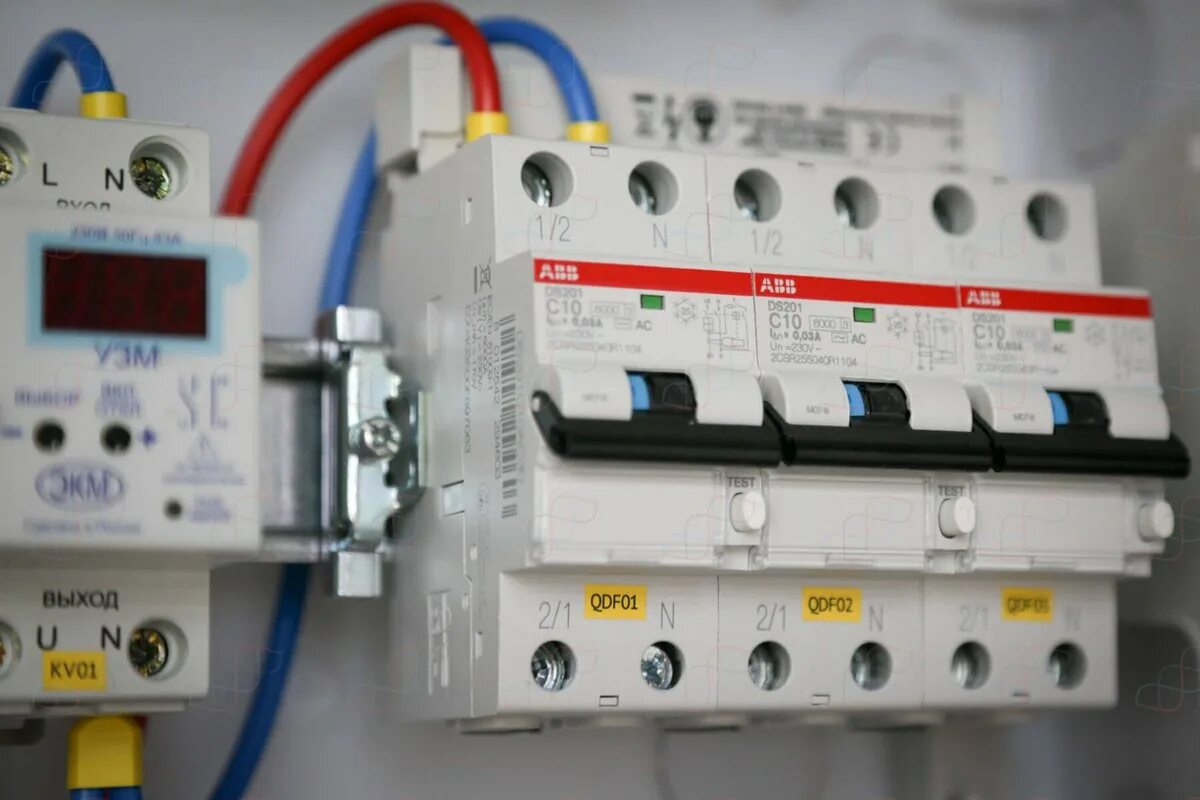

Дифавтомат объединяет функции УЗО и автоматического выключателя в едином корпусе. Это решение экономит место в щитке и упрощает монтаж электроустановки.

Характеристики дифавтомата включают номинальный ток, время-токовую характеристику и дифференциальный ток отключения. Для промышленных объектов часто применяю дифавтоматы с характеристикой "C" и номинальным током до 63 А.

Особенность дифференциальных автоматов - возможность определить причину срабатывания по положению кнопки "Тест". Если она остается нажатой, сработала защита от утечки тока, если отжата - от перегрузки или КЗ.

Реле контроля изоляции в сетях IT

В системах с изолированной нейтралью (IT) применяются реле контроля изоляции. Эти устройства непрерывно контролируют сопротивление изоляции относительно земли каждой фазы.

Принцип действия основан на подаче переменного измерительного напряжения между контролируемыми проводниками и землей. При снижении сопротивления изоляции ниже установленного порога реле формирует сигнал предупреждения.

Уставка срабатывания обычно составляет от 25 до 100 кОм. Для медицинских учреждений требования более жесткие - не менее 50 кОм.

Практические рекомендации по выбору

При выборе защитных устройств учитываю несколько факторов:

Тип электроустановки: для сетей TN-S применяю УЗО или дифавтоматы, для IT-систем обязательны реле контроля изоляции.

Категория помещения: во влажных помещениях устанавливаю УЗО с током отключения 10 мА, в обычных достаточно 30 мА.

Нагрузка: для групповых цепей освещения подходят дифавтоматы на 10-16 А, для силовых цепей - 25-63 А.

Обязательно проверяю селективность срабатывания - вышестоящие защитные устройства должны иметь больший ток отключения и временную задержку.

Ответы на вопросы по системам защитного отключения

Можно ли заменить УЗО на дифавтомат?
Да, дифавтомат полностью заменяет связку УЗО+автомат, но стоит дороже.

Почему УЗО срабатывает без нагрузки?
Возможные причины: повреждение изоляции проводки, влажность в соединениях, неисправность самого УЗО.

Нужно ли УЗО на каждую группу?
Рекомендуется устанавливать групповые УЗО на 2-3 автомата для обеспечения селективности.

Как часто тестировать УЗО?
Ежемесячно нажимать кнопку "Тест" для проверки работоспособности механизма расцепления.
