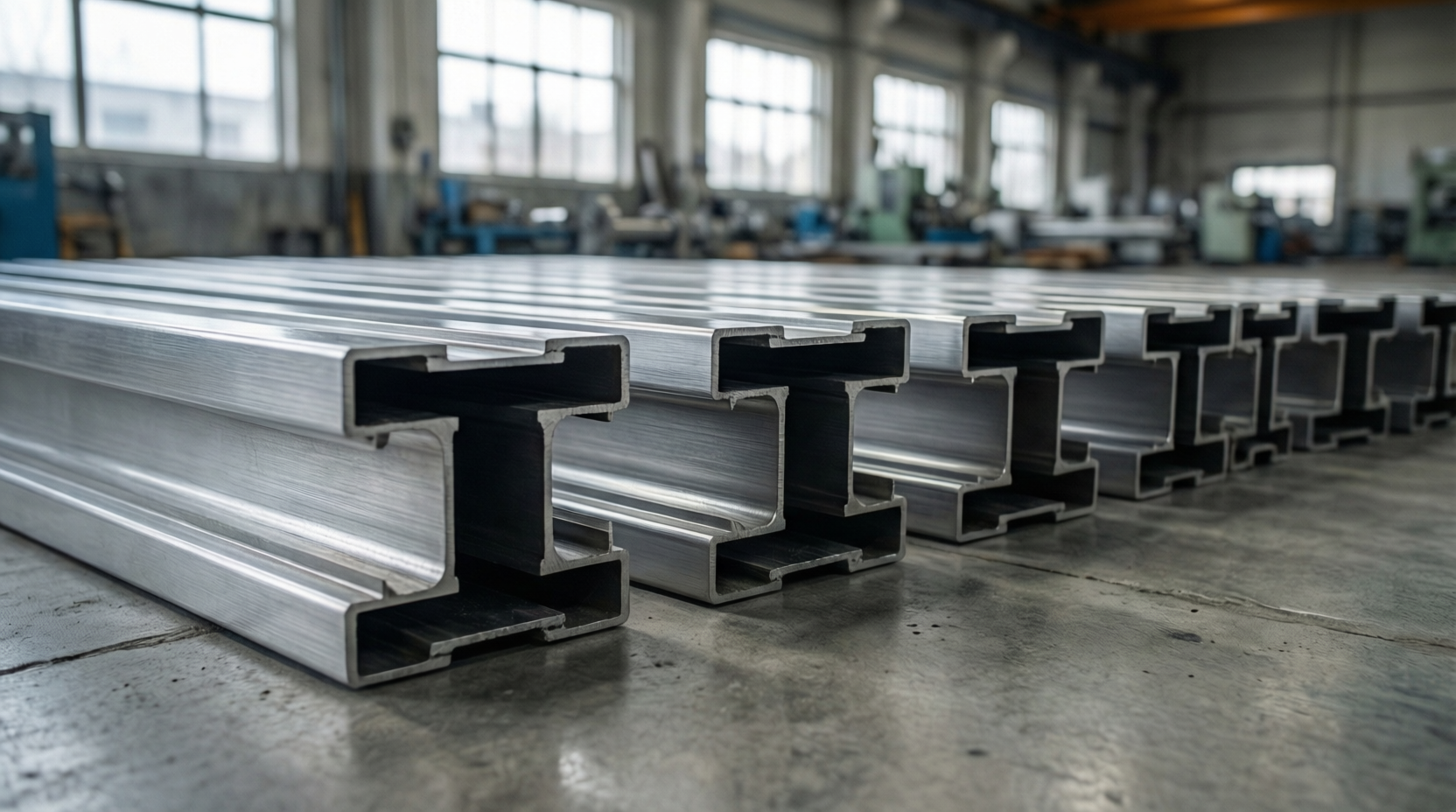

Силовой каркас из металла: что такое конструкционный алюминиевый профиль
Алюминиевый конструкционный профиль представляет собой изделие из алюминиевых сплавов, специально разработанное для восприятия механических нагрузок в несущих и ответственных элементах сооружений. В отличие от декоративных или вспомогательных профилей, конструкционные варианты характеризуются повышенной прочностью, точными геометрическими параметрами и способностью выдерживать значительные статические и динамические воздействия без деформации.
Современные производственные линии, оснащённые прецизионным оборудованием, позволяют изготавливать профили с минимальными допусками. При этом в станках с числовым программным управлением часто применяются шарико-винтовые передачи (ШВП), обеспечивающие высокую точность позиционирования инструмента при формовке сложных сечений профиля.
Что отличает конструкционный профиль от обычного
Конструкционный алюминиевый профиль — это не просто металлическая заготовка определённой формы. Его ключевые отличия заключаются в следующем:
- Использование специальных термоупрочняемых сплавов серии 6000 (6061, 6063, 6082) и 7000 (7075), содержащих магний, кремний и цинк
- Строгое соблюдение стандартов по толщине стенок (минимум 2,5–3 мм для ответственных конструкций)
- Прохождение обязательной термической обработки (закалка и старение) для достижения требуемого предела прочности
- Сертификация по несущей способности с предоставлением паспорта качества на каждую партию
По мнению экспертов в области металлоконструкций, именно комбинация сплава и термообработки определяет, может ли профиль использоваться в ответственных конструкциях. Обычный архитектурный профиль, предназначенный для остекления фасадов, не выдержит нагрузок, которые легко воспринимает конструкционный аналог.
Технология производства: от слитка до готового изделия
Производственный цикл изготовления конструкционного профиля включает несколько критически важных этапов, каждый из которого влияет на конечные механические свойства материала.
Подготовка алюминиевого сплава
Исходное сырьё — первичный алюминий или качественный вторичный лом — плавится в индукционных печах при температуре около 750 °C. В расплав в строго дозированных пропорциях вводятся легирующие добавки. Состав расплава непрерывно контролируется спектральным анализом. После достижения требуемого химического состава металл разливают в формы, получая цилиндрические заготовки-слитки диаметром от 100 до 350 мм.
Прессование и калибровка
Слитки нагревают до температуры 480–520 °C и загружают в пресс. Под давлением до 12 000 тонн металл продавливается через матрицу из инструментальной стали, приобретая заданное сечение. Скорость прессования составляет 1–5 метров в минуту в зависимости от сложности профиля. Сразу после выхода из матрицы профиль проходит через систему водяного или воздушного охлаждения для фиксации структуры.
Термическая обработка
Этот этап принципиально важен для конструкционных профилей. Изделия подвергаются закалке — быстрому охлаждению в воде или полимерных растворах при 530 °C, а затем естественному или искусственному старению — выдержке при 160–180 °C в течение 6–12 часов. В результате термообработки предел прочности на растяжение возрастает с 150–180 МПа до 280–350 МПа, а предел текучести — с 90 до 240–290 МПа.
Специалисты рекомендуют обращать внимание на маркировку термической обработки: профили с индексом T6 (закалка + искусственное старение) обладают наилучшими прочностными характеристиками для конструкционного применения.
Основные характеристики конструкционных профилей
Таблица сравнения механических свойств популярных сплавов для конструкционных профилей:
| Сплав | Предел прочности, МПа | Предел текучести, МПа | Относительное удлинение, % | Плотность, г/см³ | Основные преимущества |
|---|---|---|---|---|---|
| 6061-T6 | 310 | 275 | 12 | 2,70 | Хорошая свариваемость, коррозионная стойкость |
| 6063-T6 | 260 | 245 | 8 | 2,70 | Отличная формообразуемость, эстетичный вид |
| 6082-T6 | 305 | 270 | 10 | 2,70 | Оптимальный баланс прочности и пластичности |
| 7075-T6 | 570 | 505 | 11 | 2,81 | Максимальная прочность, но сложнее в обработке |
Согласно исследованиям НИИ строительной физики, алюминиевые конструкции при равной несущей способности на 40–60% легче стальных аналогов. Это даёт существенные преимущества при строительстве на слабых грунтах и при реконструкции существующих зданий.
Сферы применения конструкционных профилей
Конструкционный алюминиевый профиль нашёл применение в самых разных отраслях промышленности и строительства благодаря уникальному сочетанию лёгкости, прочности и коррозионной стойкости.
В гражданском строительстве профили используются для возведения каркасов модульных зданий, мансардных конструкций, лестничных маршей и перил. Архитекторы ценят возможность создавать сложные пространственные формы без значительного увеличения нагрузки на фундамент.
Транспортное машиностроение стало одной из ключевых областей применения. Легковые автомобили, автобусы, железнодорожные вагоны и даже авиационная техника используют алюминиевые конструкции для снижения массы и повышения топливной эффективности. Каркасы кузовов электромобилей часто выполняются именно из конструкционных профилей — это позволяет компенсировать вес тяжёлых аккумуляторных батарей.

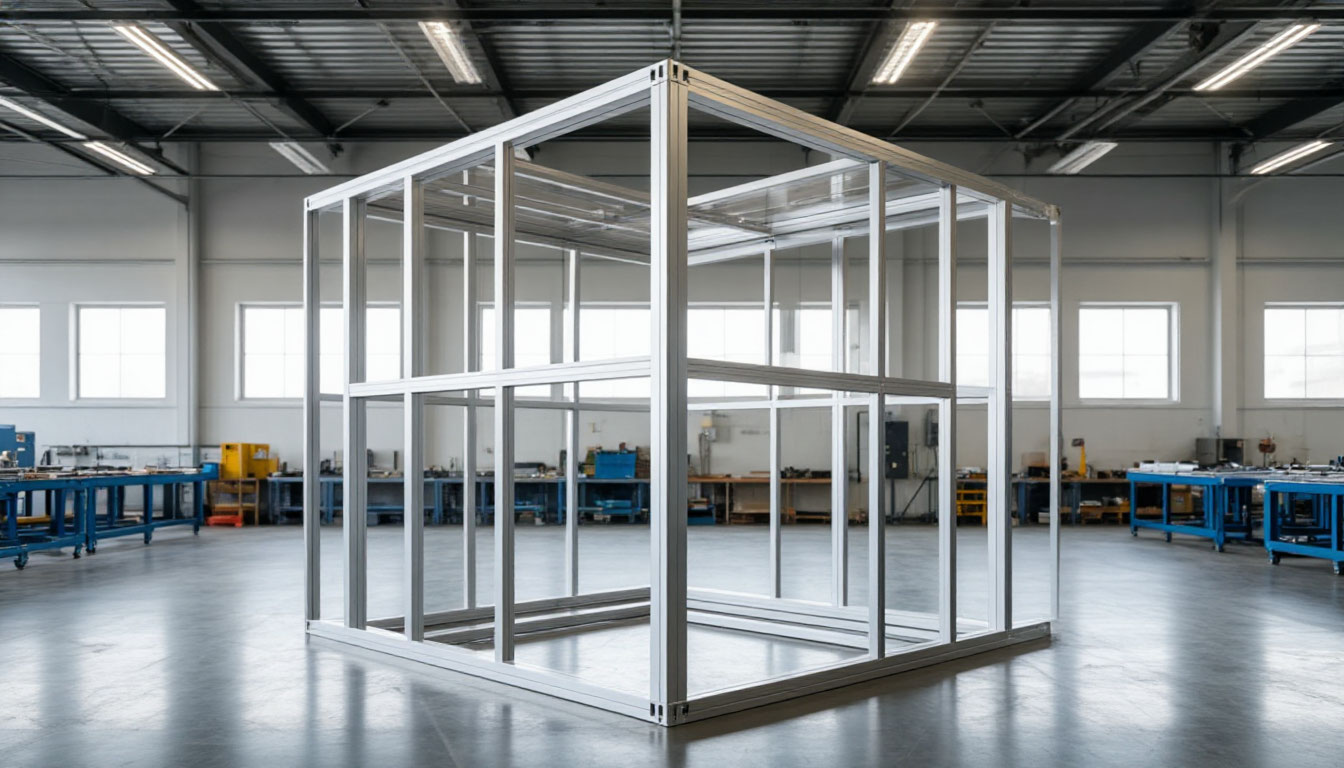

В промышленном оборудовании профили применяются для изготовления несущих рам станков, конвейерных систем, стеллажей складов и ограждений производственных зон. Особенно востребованы решения на базе модульных систем типа «Т-слот», позволяющие быстро собирать и перенастраивать конструкции без сварки.
Спортивная инфраструктура также активно использует алюминиевые конструкции: трибуны, осветительные мачты, конструкции теннисных кортов и бассейнов. Материал не подвержен коррозии под воздействием хлорированной воды и атмосферных осадков.
По мнению инженеров-конструкторов из Московского государственного строительного университета, рост применения алюминиевых конструкций в строительстве составит 7–9% ежегодно в ближайшие пять лет благодаря развитию нормативной базы и появлению новых сплавов с улучшенными характеристиками.
Преимущества и ограничения материала
Конструкционный алюминиевый профиль обладает рядом неоспоримых преимуществ перед традиционными материалами. Низкая плотность (примерно втрое меньше стали) при сохранении достаточной прочности позволяет создавать лёгкие конструкции без потери надёжности. Естественная коррозионная стойкость благодаря оксидной плёнке на поверхности исключает необходимость в регулярной защите от атмосферных воздействий. Возможность вторичной переработки без потери свойств делает материал экологически привлекательным — при переплавке экономится до 95% энергии по сравнению с производством из первичного сырья. Высокая ремонтопригодность обеспечивает простоту замены повреждённых элементов без демонтажа всей конструкции.
Однако существуют и определённые ограничения, которые необходимо учитывать при проектировании. Модуль упругости алюминия втрое ниже, чем у стали, что требует увеличения сечения при одинаковых нагрузках для обеспечения жёсткости. Снижение прочностных характеристик при температурах выше 150 °C ограничивает применение в условиях высокотемпературных воздействий. Более высокая стоимость килограмма материала по сравнению со сталью компенсируется снижением затрат на фундамент и монтаж, но требует тщательного технико-экономического обоснования.
Цитата ведущего специалиста по металлоконструкциям ООО «Алюминиевые технологии» Дмитрия Соколова: «Главное заблуждение проектировщиков — прямое копирование стальных конструкций из алюминия без пересчёта. Алюминий требует иного подхода к расчётам: здесь важнее не прочность, а жёсткость. Но при грамотном проектировании мы получаем конструкции, которые служат десятилетиями без обслуживания».
Перспективы развития
Рынок конструкционных алюминиевых профилей продолжает развиваться в нескольких направлениях. Инженеры работают над созданием новых сплавов с улучшенными прочностными характеристиками при сохранении лёгкости. Уже сегодня существуют экспериментальные сплавы на основе алюминия-цинка-магния с пределом прочности до 650 МПа.
Особое внимание уделяется гибридным конструкциям, где алюминиевые профили комбинируются с композитными материалами или сталью для достижения оптимального соотношения свойств. Например, в авиастроении применяются профили с внутренними рёбрами жёсткости из углепластика.
Специалисты рекомендуют при выборе поставщика конструкционных профилей запрашивать не только сертификаты соответствия, но и протоколы испытаний конкретной партии на растяжение и ударную вязкость. Это особенно критично для объектов с повышенной ответственностью — мостов, спортивных сооружений, высотных конструкций.
Конструкционный алюминиевый профиль уверенно занимает свою нишу в современном строительстве и промышленности. Его уникальные свойства позволяют создавать лёгкие, долговечные и эстетически привлекательные конструкции, отвечающие самым строгим требованиям безопасности и функциональности. При грамотном проектировании и соблюдении технологических норм такие конструкции служат десятилетиями, не требуя значительных затрат на обслуживание.
