Пошаговое руководство по намотке импульсного трансформатора для начинающих
Импульсные источники питания (ИИП) давно стали неотъемлемой частью современной электроники. Они встречаются повсюду: от зарядных устройств для смартфонов до мощных промышленных преобразователей и компьютерных блоков питания. Сердцем любого ИИП является импульсный трансформатор — компактное, но критически важное устройство, отвечающее за гальваническую развязку и преобразование уровней напряжения. Несмотря на кажущуюся сложность, изготовить такой компонент своими руками вполне реально, имея под рукой нужные знания и материалы. Среди многообразия конструкций особое место занимает тороидальный трансформатор, который благодаря своей высокой эффективности и компактности часто становится основой для мощных и надежных импульсных устройств. В этой подробной статье мы разберем весь процесс от А до Я: от теоретических основ и расчета до практических советов по намотке и проверке готового изделия.
Что такое импульсный трансформатор и чем он отличается от обычного?
Для новичка в электронике все трансформаторы могут показаться похожими: сердечник и несколько обмоток из медного провода. Однако разница между классическим «сетевым» трансформатором, работающим на частоте 50/60 Гц, и его импульсным собратом колоссальна. Понимание этих отличий — ключ к успешной сборке и эксплуатации устройства.
Основное отличие кроется в рабочей частоте. Сетевые трансформаторы работают на низкой частоте промышленной электросети, в то время как импульсные оперируют на частотах от 20-30 кГц до сотен килогерц, а иногда и мегагерц. Это коренным образом меняет требования ко всем компонентам.
Чем выше рабочая частота, тем меньшие габариты и масса требуются для передачи той же мощности. Именно поэтому блоки питания современных ноутбуков в разы меньше и легче, чем трансформаторные блоки питания старой аппаратуры сравнимой мощности.
Это преимущество достигается за счет использования совершенно других материалов для магнитопровода (сердечника). Если в низкочастотных трансформаторах применяется электротехническая сталь, то в импульсных — исключительно ферриты. Это керамические магнитные материалы, обладающие высоким удельным сопротивлением, что кардинально снижает потери на вихревые токи (токи Фуко) на высоких частотах.
Основные сферы применения импульсных трансформаторов в современной электронике
Давайте наглядно сравним ключевые характеристики обоих типов трансформаторов в таблице.
| Параметр | Импульсный трансформатор | Сетевой трансформатор (50 Гц) |
|---|---|---|
| Рабочая частота | 20 кГц – 1 МГц+ | 50 / 60 Гц |
| Материал сердечника | Электротехническая (трансформаторная) сталь | |
| Габариты и вес (при равной мощности) | Компактные, легкие | Крупные, тяжелые |
| КПД (коэффициент полезного действия) | Высокий (до 98-99%) | Средний (80-95%) |
| Уровень акустического шума | Низкий (частота выше порога слышимости) | Заметный гул (50/100 Гц) |
| Сложность расчета и изготовления | Высокая, требует точных расчетов и учета паразитных параметров | Относительно простая, методики хорошо известны |
Подготовка к намотке: расчет и выбор компонентов
Процесс создания импульсного трансформатора начинается не с провода и сердечника, а с расчетов. Это самый ответственный этап, от которого на 90% зависит работоспособность будущего устройства. В отличие от сетевых трансформаторов, где можно допустить некоторые погрешности, в высокочастотной технике «намотка на глазок» почти всегда приводит к выходу из строя силовых ключей, перегреву или полной неработоспособности схемы. Поэтому прежде чем браться за инструменты, необходимо вооружиться калькулятором и технической документацией.
Расчет — основа успеха
Для корректного расчета вам потребуется определиться с исходными данными, которые диктуются схемой вашего импульсного источника питания. Основные параметры, которые нужно знать:
- Топология преобразователя. Будет ли это обратноходовой (Flyback), прямоходовой (Forward), полумостовой (Half-Bridge) или мостовой (Full-Bridge) преобразователь? От этого зависит сам принцип работы трансформатора и методика расчета.
- Входное и выходное напряжение (Vin, Vout). Необходимо знать минимальное и максимальное входное напряжение, а также все требуемые выходные напряжения.
- Выходная мощность (Pout). Суммарная мощность, которую должны отдавать все вторичные обмотки.
- Рабочая частота преобразования (f). Задается ШИМ-контроллером и является одним из ключевых параметров для расчета.
- Предполагаемый КПД. Обычно для расчетов закладывается КПД на уровне 85-95%.
Для выполнения расчетов сегодня необязательно вручную выводить сложные формулы. Существует множество специализированных программ и онлайн-калькуляторов (например, от Starichok, Viper Design Software, PI Expert Suite и др.), которые значительно упрощают задачу. Однако понимать физический смысл основных величин все же необходимо.
Ключевой параметр при расчете — максимальная рабочая индукция Bmax. Превышение ее допустимого значения для выбранного феррита приведет к насыщению сердечника, резкому падению индуктивности и выходу из строя силовых транзисторов.
После расчета вы получите главные данные для намотки: количество витков в каждой обмотке, требуемую индуктивность первичной обмотки (для обратноходовых преобразователей) и диаметры проводов.
Выбор сердечника: форма, материал и размер
Сердечник (магнитопровод) — это скелет трансформатора. Его характеристики напрямую влияют на габариты, мощность и потери. Выбор делается по трем критериям.
Форма сердечника
Наиболее распространены Ш-образные (E, EE, EI) и тороидальные (кольцевые) сердечники. Ш-образные удобнее в намотке, так как каркас можно снять. Тороидальные же обеспечивают лучшее замыкание магнитного потока, что снижает поля рассеяния и электромагнитные помехи (ЭМП). Для мощных устройств также популярны сердечники ETD, PQ, RM.

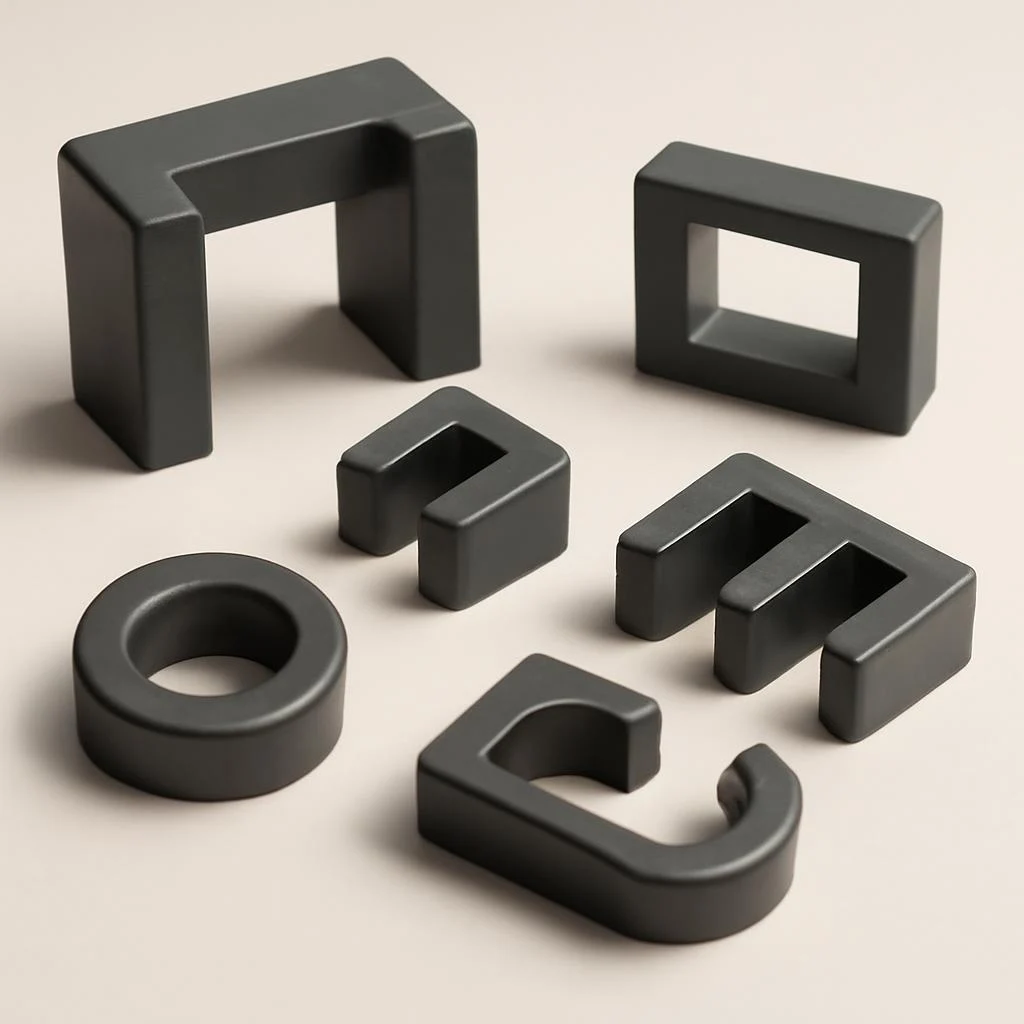

Многообразие форм ферритовых сердечников: Ш-образные (E-core), кольцевые (тороиды), RM и PQ
Материал феррита
Производители (Epcos/TDK, Ferroxcube, FDK) выпускают ферриты разных марок, оптимизированные под разные частоты и температуры. Например, популярные марки N87 от TDK или 3C90 от Ferroxcube хорошо работают на частотах до 200-300 кГц. Для более высоких частот требуются другие материалы.
Всегда изучайте техническую документацию (datasheet) на конкретный сердечник. Только там можно найти точные данные о его магнитной проницаемости, потерях, индукции насыщения и зависимости этих параметров от температуры.
Для большинства любительских конструкций подойдут популярные и доступные марки силовых ферритов, такие как N87, N97, PC40.
Размер сердечника
Размер определяется габаритной мощностью, которую способен «прокачать» через себя сердечник на заданной частоте без перегрева. Расчетные программы обычно сами предлагают подходящий типоразмер. Общее правило простое: чем выше мощность и ниже частота, тем большего размера сердечник потребуется.
Выбор обмоточного провода
От правильного выбора провода зависят потери в обмотках и, как следствие, нагрев трансформатора. Диаметр провода определяется током, который будет протекать по обмотке. Расчет ведется исходя из плотности тока, которая для импульсных трансформаторов обычно составляет 3-6 А/мм².
На высоких частотах проявляется скин-эффект: переменный ток вытесняется к поверхности проводника. Из-за этого эффективное сечение провода уменьшается, а сопротивление растет. Для борьбы с этим явлением применяют специальные провода.
Для намотки могут использоваться:
- Обычный эмалированный провод (ПЭВ, ПЭТВ-2). Подходит для низкоточных обмоток или при намо
тке в несколько жил.
- Литцендрат (Litz wire). Это провод, состоящий из множества тонких, изолированных друг от друга эмалью жилок, сплетенных в общий жгут. Благодаря этому скин-эффект значительно ослабляется. Литцендрат — идеальный выбор для мощных высокочастотных обмоток.
- Обмотка несколькими проводами. Если литцендрата нет, можно намотать обмотку несколькими параллельно сложенными более тонкими проводами. Это имитация литцендрата и эффективный способ снизить потери.
- Медная фольга. Для очень больших токов (десятки и сотни ампер), например, во вторичных обмотках сварочных инверторов, используют тонкую медную фольгу, изолированную лакотканью или специальной лентой.
Технология намотки: пошаговый процесс
Итак, расчеты выполнены, все компоненты готовы. Настало время самого интересного — процесса намотки. От аккуратности и соблюдения технологии на этом этапе зависит не только работоспособность, но и надежность, и безопасность вашего трансформатора.
Подготовка каркаса и сердечника
Если вы используете Ш-образный сердечник, намотка ведется на специальный пластиковый каркас. Перед началом работы его стоит осмотреть на предмет заусенцев и острых краев, которые могут повредить изоляцию провода. Края щечек каркаса иногда полезно сгладить мелкой наждачной бумагой.
Для тороидального сердечника каркас не используется, и обмотки мотаются непосредственно на кольцо. Острые грани кольца необходимо обязательно скруглить и тщательно изолировать. Для этого тороид обматывают в несколько слоев специальной лентой на основе лавсана, полиимида (каптона) или стеклоткани. Изоляция должна быть сплошной и надежной.
Никогда не мотайте провод на голый ферритовый сердечник! Феррит — материал хрупкий и абразивный, он легко повредит эмалевую изоляцию провода, что приведет к межвитковому замыканию.
Процесс намотки: виток к витку
Намотку следует производить аккуратно, укладывая витки максимально плотно друг к другу, без нахлестов и провисаний. Это обеспечивает хороший коэффициент заполнения окна и уменьшает паразитные параметры. Общие рекомендации таковы:
- Соблюдайте направление намотки. Все обмотки, которые должны быть синфазными, мотаются в одном направлении. Помечайте начало и конец каждой обмотки (например, цветными кембриками или узелками), чтобы не перепутать их при подключении. Это критически важно для правильной работы схемы.
- Первой мотается обмотка с наибольшим количеством витков. Обычно это часть первичной обмотки. Это позволяет равномернее распределить ее по длине каркаса и минимизировать индуктивность рассеяния.
- Распределяйте обмотку равномерно по всей ширине каркаса. Не сбивайте витки в кучу с одной стороны. Для тороидального трансформатора обмотку нужно распределять по всей окружности кольца, оставляя небольшой сектор для выводов.
- Используйте межслойную и межобмоточную изоляцию. Каждый слой обмотки необходимо изолировать от следующего одним-двумя слоями тонкой изоляционной ленты (например, лавсановой). Между первичной и вторичными обмотками (гальваническая развязка) прокладывается усиленная изоляция — не менее 3-4 слоев специальной ленты. Это требование безопасности!
- Обеспечьте правильный порядок обмоток. В обратноходовых преобразователях часто применяется «сэндвич»-намотка: половина первичной обмотки, затем вторичные, затем вторая половина первичной. Это улучшает магнитную связь между обмотками и снижает индуктивность рассеяния.

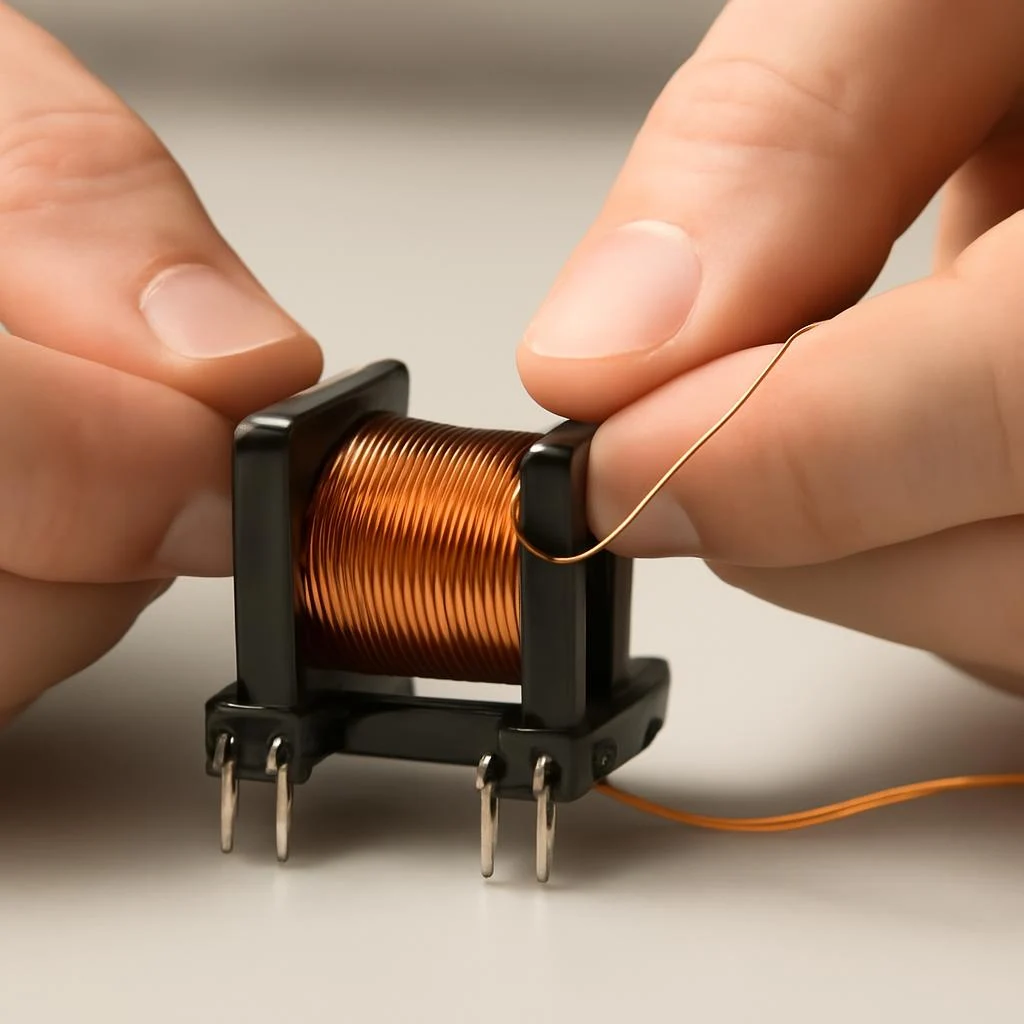

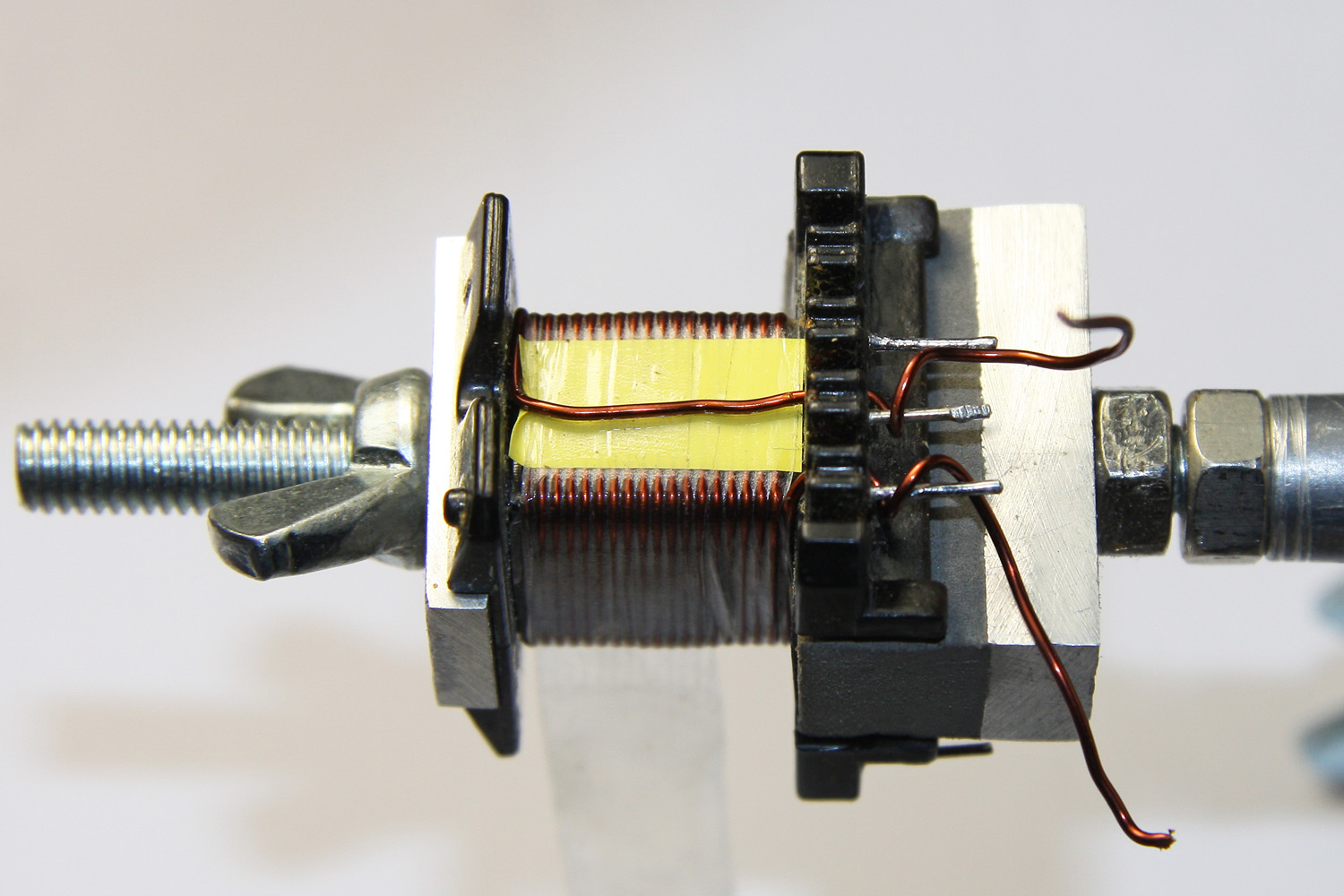

Аккуратная укладка витков и использование межслойной изоляции — залог качественного трансформатора
Сборка и проверка
После намотки и изоляции всех обмоток можно приступать к финальной сборке. Выводы обмоток продеваются в соответствующие контакты на каркасе и припаиваются. Длина выводов должна быть минимальной, но достаточной для монтажа на плату.
Далее в каркас вставляются половинки Ш-образного сердечника. Здесь есть важный нюанс. Для обратноходовых (Flyback) трансформаторов требуется введение немагнитного зазора в центральный керн сердечника. Этот зазор — ключевой элемент, в котором накапливается энергия. Его создают, подкладывая между половинками сердечника прокладку из немагнитного материала (текстолит, полиимидная пленка) расчетной толщины или подшлифовывая центральный керн. В прямоходовых и мостовых трансформаторах зазор, как правило, не нужен, и половинки стягиваются максимально плотно.
После сборки магнитопровода его половинки необходимо надежно скрепить. Это можно сделать специальной пружинной скобой, стянуть капроновой стяжкой или обмотать несколькими слоями армированной ленты.
Финальный этап перед установкой в схему — проверка. С помощью мультиметра нужно:
- Проверить целостность обмоток. Сопротивление должно быть низким (от долей Ома до нескольких Ом).
- Проверить отсутствие замыканий между обмотками. Сопротивление между первичной и вторичными обмотками должно быть бесконечным.
- Проверить отсутствие замыкания на сердечник.
Если есть LCR-метр, обязательно измерьте индуктивность первичной обмотки. Она должна соответствовать расчетному значению с допустимой погрешностью (обычно ±10-15%). Отклонение говорит об ошибке в количестве витков, неправильной сборке сердечника или неверном зазоре.
Частые ошибки при намотке и как их избежать
Даже при самом тщательном подходе к расчетам и аккуратной работе, начинающие (а иногда и опытные) радиолюбители допускают типичные ошибки, которые приводят к разочарованию. Знание этих «подводных камней» поможет вам избежать лишней работы и сберечь компоненты. Давайте разберем наиболее распространенные промахи и способы их диагностики.
Большинство проблем с самодельным импульсным трансформатором можно условно разделить на три категории: ошибки в расчетах, несоблюдение технологии намотки и неправильная сборка. Часто одна ошибка влечет за собой другую, создавая целый каскад проблем. Например, неверный расчет зазора в сердечнике приведет к его насыщению, что вызовет резкий рост тока через силовой ключ и его немедленный выход из строя.
Ниже приведена таблица, которая поможет систематизировать возможные неисправности и быстро найти их причину.
| Проблема | Вероятная причина | Способ решения |
|---|---|---|
| Сильный нагрев трансформатора при работе без нагрузки | Неверный расчет (слишком большая индукция Bmax), некачественный материал сердечника, отсутствие зазора в обратноходовом преобразователе. | Пересчитать трансформатор с меньшей индукцией. Проверить и скорректировать зазор. Использовать феррит, соответствующий рабочей частоте. |
| Перегрев под нагрузкой | Слишком тонкий провод в обмотках, неверно выбранный размер сердечника (малая габаритная мощность). | Пересчитать сечение провода с учетом плотности тока (3-6 А/мм²). Перемотать более толстым проводом или литцендратом. Выбрать сердечник большего типоразмера. |
| Писк или свист при работе | Плохо стянуты половинки сердечника, неплотная намотка (вибрация витков), насыщение сердечника на пиках тока. | Надежно стянуть сердечник скобой или лентой. Пропитать обмотки изоляционным лаком. Перепроверить расчеты. |
| Нет выходного напряжения (или оно сильно занижено) | Обрыв в одной из обмоток, короткое замыкание, неправильная фазировка обмоток (особенно обмотки самопитания контроллера или обратной связи). | Прозвонить все обмотки мультиметром. Проверить отсутствие КЗ. Поменять местами выводы одной из обмоток (изменить фазу). |
| Мгновенный выход из строя силовых транзисторов | Критическое насыщение сердечника (неправильный или отсутствующий зазор в Flyback), межвитковое замыкание в первичной обмотке. | Полностью разобрать и проверить трансформатор. Убедиться в наличии и правильности зазора. Перемотать трансформатор с повышенным вниманием к изоляции. |
Важность фазировки и пропитки
Отдельно стоит остановиться на фазировке обмоток. В схемах с обратной связью (а это практически все современные ИИП) правильное подключение начала и конца обмотки критически важно. Неправильная фаза приведет к тому, что обратная связь из отрицательной превратится в положительную, и схема либо не запустится, либо уйдет в разнос. Поэтому при намотке всегда помечайте выводы, например, точкой у начала обмотки.
Еще один важный технологический этап, которым часто пренебрегают любители, — это пропитка трансформатора лаком. Эта операция решает сразу несколько задач:
- Механическая фиксация витков: устраняет вибрацию и акустический шум (писк).
- Улучшение теплоотвода: лак заполняет воздушные пустоты между витками, улучшая передачу тепла от внутренних слоев к внешним.
- Защита от влаги и агрессивных сред: лаковое покрытие защищает медный провод и изоляцию от коррозии и деградации.
Для пропитки используют специальные электроизоляционные лаки (например, МЛ-92, КО-916К) или эпоксидные компаунды. Процесс обычно включает окунание готового трансформатора в лак с последующей сушкой в печи при определенной температуре. В домашних условиях можно нанести лак кистью в несколько слоев с промежуточной сушкой.
Помните, что работа с импульсными источниками питания связана с высоким напряжением, опасным для жизни. Любые доработки и проверки следует проводить только на обесточенном и разряженном устройстве, убедившись в отсутствии напряжения на высоковольтных конденсаторах.
Тщательный подход к диагностике и исправлению ошибок — это не менее важный навык, чем умение считать и мотать. Он позволяет не только заставить устройство работать, но и понять глубинные процессы, происходящие в импульсном преобразователе, что является бесценным опытом для любого электронщика.
Особенности намотки тороидальных трансформаторов и советы экспертов
Хотя Ш-образные сердечники популярны благодаря удобству намотки на съемный каркас, тороидальные трансформаторы занимают особое место в высококачественных и мощных импульсных источниках питания. Их ключевое преимущество — практически полностью замкнутый магнитный контур. Это приводит к минимальным полям рассеяния, что значительно снижает уровень электромагнитных помех (ЭМП), излучаемых в окружающее пространство. Кроме того, у них выше КПД и равномернее охлаждение. Однако их намотка имеет свои особенности.
Главная сложность — отсутствие съемного каркаса. Намотка производится непосредственно на изолированное ферритовое кольцо. Это означает, что для каждого витка необходимо пропустить всю длину провода через центр тороида. Для облегчения этого процесса используют специальные челноки, на которые предварительно наматывается необходимая длина провода. При ручной намотке это довольно трудоемкий процесс, требующий терпения и аккуратности.
Борьба с высокочастотными эффектами на практике
Мы уже упоминали скин-эффект, но в многослойных обмотках проявляется еще один неприятный «сосед» — эффект близости (proximity effect). Его суть в том, что магнитные поля от соседних витков (особенно из разных слоев) перераспределяют ток внутри проводника, еще сильнее вытесняя его на малую часть сечения. В результате этого реальное активное сопротивление обмотки на рабочей частоте может возрасти в десятки раз по сравнению с сопротивлением на постоянном токе, что приводит к колоссальным потерям и перегреву.
Примерное распределение потерь в правильно спроектированном импульсном трансформаторе
Именно для борьбы с обоими этими эффектами и применяют литцендрат или намотку в несколько жил. При проектировании мощных устройств (сотни ватт и более) использование многожильных проводов или фольги становится не просто желательным, а обязательным условием для получения высокого КПД.
Безопасность превыше всего: пути утечки и зазоры
При конструировании устройств, питающихся от сети 230 В, необходимо уделять особое внимание электрической безопасности. Между первичными (высоковольтными) и вторичными (низковольтными) цепями должна быть обеспечена надежная гальваническая развязка. Это достигается не только качественной межобмоточной изоляцией, но и соблюдением минимально допустимых расстояний — путей утечки (creepage) и электрических зазоров (clearance) — между проводниками первичной и вторичной цепей на каркасе и на печатной плате. Для сетевых устройств эти расстояния строго регламентированы стандартами безопасности (например, IEC 60950-1) и обычно составляют не менее 5-8 мм.
Часто задаваемые вопросы (FAQ)
Можно ли использовать трансформатор из старого компьютерного блока питания?
Да, можно, но с осторожностью. Проблема в том, что вы не знаете точных параметров этого трансформатора: количество витков, марку феррита, наличие и размер зазора. Его можно использовать, если вы строите схему, аналогичную той, из которой он был взят. Для нового проекта лучше аккуратно разобрать старый трансформатор, смотать с него провод, посчитав витки, и использовать освободившийся сердечник для намотки нового трансформатора под ваши конкретные требования. Это надежнее, чем пытаться приспособить готовый.
Как правильно выбрать немагнитный зазор для обратноходового трансформатора?
Величина зазора является расчетной и зависит от индуктивности первичной обмотки и энергии, которую трансформатор должен запасать. Программы для расчета обычно выдают необходимое значение зазора. На практике его подбирают экспериментально. Сначала собирают сердечник без зазора и измеряют индуктивность (она будет максимальной). Затем вводят прокладки (из пленки или текстолита) разной толщины, постепенно увеличивая зазор и контролируя индуктивность с помощью LCR-метра, пока не будет достигнуто расчетное значение.
Что делать, если нет литцендрата?
Литцендрат можно имитировать, намотав обмотку несколькими параллельными жилами обычного эмалированного провода. Например, вместо одного провода сечением 1 мм² можно взять 4 провода сечением 0.25 мм² каждый (диаметром 0.56 мм). Для этого нужное количество проводов складывают вместе и ведут намотку так, как будто это один толстый провод. Такой метод значительно эффективнее, чем использование одного толстого провода, и доступен в домашних условиях.
Нужно ли пропитывать трансформатор лаком?
Для маломощных конструкций это необязательно, но крайне желательно для мощных и ответственных устройств. Пропитка электроизоляционным лаком или компаундом монолитит обмотки, предотвращая их вибрацию (что устраняет писк), улучшает теплоотвод от внутренних слоев и защищает трансформатор от влаги и пыли. Если трансформатор работает на пределе своей мощности, пропитка может заметно снизить его рабочую температуру и повысить надежность.
Почему трансформатор пищит или свистит при работе?
Писк — это механические колебания с частотой, находящейся в слышимом диапазоне (обычно это субгармоники рабочей частоты). Причины могут быть две: либо неплотно стянуты половинки Ш-образного сердечника (они вибрируют под действием магнитного поля), либо вибрируют витки самой обмотки из-за неплотной намотки. Решение — надежнее стянуть сердечник и/или пропитать обмотки лаком для их механической фиксации.
Заключение
Мы рассмотрели весь путь создания импульсного трансформатора, от теоретических основ и точных расчетов до практических тонкостей намотки и сборки. Главное — не торопиться, быть внимательным к деталям на каждом этапе и всегда помнить о технике безопасности. Не бойтесь экспериментировать! Каждый удачно намотанный трансформатор — это не только работающий блок питания, но и бесценный опыт, открывающий двери в мир силовой электроники.
