Инженерные решения в устройстве шпунтовых ограждений

Современное градостроительство и промышленное возведение объектов часто сталкиваются с необходимостью работы в условиях сложного рельефа или высокого уровня грунтовых вод. Инженерам и проектировщикам приходится искать надежные способы укрепления стенок котлованов, чтобы предотвратить обрушение грунта и затопление рабочей зоны. В таких ситуациях критически важно понимать, для чего применяется шпунт Ларсена, и как правильно организовать ограждение котлована, чтобы обеспечить безопасность работ и долговечность конструкции. Этот метод закрепился в строительной отрасли как один из самых эффективных способов временного или постоянного шпунтования, позволяющий решать задачи различной сложности, от защиты береговой линии до устройства глубоких подземных паркингов в плотной городской застройке.

Исторический аспект и эволюция технологии

История использования шпунтовых ограждений уходит корнями в начало двадцатого века, когда промышленная революция потребовала новых подходов к гидротехническому строительству. Название метода произошло от фамилии братьев Ларсен, инженеров из Германии, которые в 1902 году запатентовали профиль стального листа со специальным замковым соединением. До этого момента строители использовали деревянные сваи или плоский металлический прокат, который не обеспечивал необходимой герметичности и прочности на изгиб. Инновация заключалась в форме профиля, которая позволяла отдельным элементам соединяться в непрерывную стенку, работающую как единая балка.

За прошедшее столетие технология претерпела значительные изменения, коснувшиеся как марок используемой стали, так и геометрии профиля. Если изначально производство ограничивалось возможностями прокатных станов того времени, то современные заводы выпускают изделия с высокими показателями момента сопротивления. Это позволило уменьшить толщину металла при сохранении несущей способности, что положительно сказывается на логистике и стоимости монтажа. Эволюция шла по пути увеличения ширины замков и оптимизации распределения металла в сечении, что сделало шпунт Ларсена универсальным инструментом в руках геодезистов и строителей фундаментов.

Технические характеристики и классификация профилей

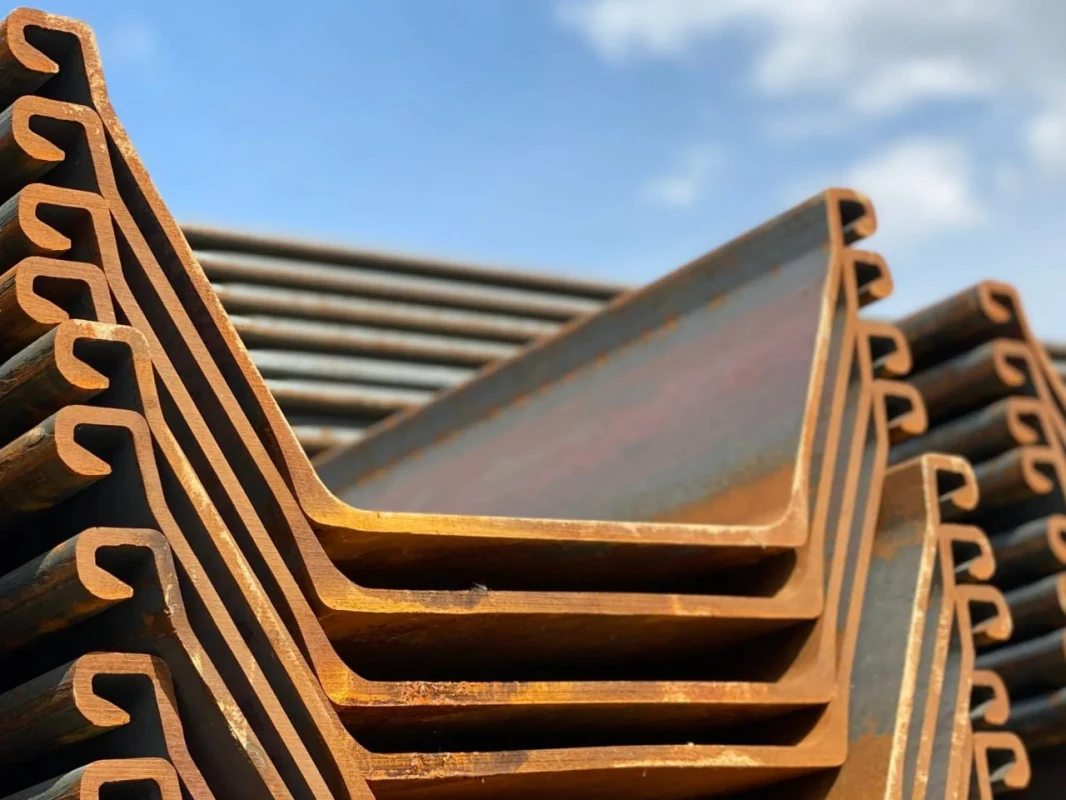

Основным параметром, определяющим выбор конкретного типа шпунта, является момент сопротивления сечения, который измеряется в кубических сантиметрах на погонный метр. Этот показатель напрямую влияет на способность стенки выдерживать давление грунта и воды без пластических деформаций. В зависимости от формы сечения, профили делятся на несколько основных типов, каждый из которых имеет свои преимущества в конкретных гидрогеологических условиях. Наиболее распространенным является U-образный профиль, который обладает хорошей жесткостью и простотой монтажа благодаря симметричной форме замков.

Z-образные профили считаются более эффективными с точки зрения распределения нагрузок, так как их форма позволяет материалу работать на изгиб более рационально. Однако они требуют более точной ориентации при погружении. Существуют также прямостеночные профили, которые чаще используются для создания ячеек или в комбинации с трубами при устройстве круглых котлованов. Выбор между этими вариантами зависит от расчетных нагрузок, глубины погружения и типа грунта, в который будет устанавливаться ограждение.

Важным аспектом является материал изготовления. Стандартные изделия производятся из углеродистой стали, но для агрессивных сред могут использоваться марки с повышенным содержанием легирующих элементов или дополнительной антикоррозийной обработкой. Ниже приведена таблица с основными параметрами популярных профилей, используемых на российском рынке.

Методы погружения шпунтовых свай

Технология установки шпунтового ограждения выбирается исходя из условий площадки, вибрационных ограничений и характеристик грунта. Вибрационный метод является самым распространенным благодаря высокой скорости погружения и доступности оборудования. Специальные вибропогружатели создают колебания высокой частоты, которые разжижают грунт вокруг острия сваи, снижая трение и позволяя элементу опускаться под собственным весом и весом механизма. Этот способ эффективен в песчаных и водонасыщенных грунтах, где сопротивление забивке минимально.

В условиях плотной городской застройки, где вибрация может повредить соседние здания, используется метод статического вдавливания. Специальные установки создают огромное давление, погружая шпунт без ударных и колебательных нагрузок на окружающую среду. Это более дорогой и медленный способ, но он незаменим при работе в охранных зонах исторических зданий или вблизи метрополитена. В скальных грунтах или при наличии крупных включений может потребоваться предварительное лидерное бурение, которое облегчает проходку и предотвращает повреждение замковых соединений.

Процесс монтажа требует строгого контроля вертикальности каждого элемента. Отклонение даже на несколько градусов может привести к тому, что следующий лист не войдет в замок, и всю операцию придется переделывать. Для контроля используются теодолиты или лазерные нивелиры, а направляющие рамы помогают задать правильную геометрию стенда на начальном этапе.

• Вибропогружение подходит для большинства типов грунтов и обеспечивает высокую скорость работ.
• Статическое вдавливание применяется в стесненных условиях и зонах с чувствительными постройками.
• Забивка дизель-молотами используется редко, преимущественно для постоянных ограждений в твердых грунтах.

Особенности извлечения и повторного использования

Одним из ключевых экономических преимуществ шпунта Ларсена является его оборачиваемость. В отличие от буронабивных свай, которые остаются в земле навсегда, металлический шпунт можно извлечь после завершения работ и использовать на другом объекте. Это существенно снижает себестоимость строительства, особенно если компания приобретает собственный парк металла или берет его в долгосрочную аренду. Однако процесс извлечения часто бывает сложнее, чем погружение, так как за время эксплуатации грунт уплотняется, а коррозионные процессы могут схватить замковые соединения.

Для демонтажа используются те же вибропогружатели, оснащенные функцией эксцентрикового зажима. Важно начинать извлечение не сразу после завершения работ, а выждав определенное время, чтобы грунт стабилизировался, но не успел полностью схватить металл. В некоторых случаях требуется предварительная расшатка сваи или промывка замков водой под давлением. Если шпунт планируется использовать повторно, необходимо провести дефектоскопию после извлечения, проверить геометрию замков и при необходимости выполнить правку или сварочный ремонт.

Эксперты в области геотехники отмечают, что экономическая эффективность напрямую зависит от количества циклов использования. Как утверждает ведущий инженер проектного института Петр Соколов:

«При расчете сметы на устройство котлована глубже пяти метров, шпунт Ларсена часто выигрывает у стены в грунте по стоимости, если учитывать возможность многократного оборота металла. Однако важно закладывать в бюджет расходы на ремонт и антикоррозийную обработку после каждого цикла извлечения».

Коррозийная стойкость и защита металла

Долговечность шпунтового ограждения, особенно если оно остается в земле на постоянной основе, напрямую зависит от агрессивности окружающей среды. Сталь подвержена коррозии под воздействием грунтовых вод, солей и блуждающих токов. Для временных сооружений, которые эксплуатируются до двух лет, дополнительная защита обычно не требуется, так как потери сечения металла за этот период незначительны и учитываются в коэффициентах надежности. Для постоянных конструкций ситуация иная, и здесь необходимо предусматривать мероприятия по продлению срока службы.

Наиболее распространенным методом защиты является нанесение эпоксидных или полиуретановых покрытий в заводских условиях. Это создает барьер между металлом и грунтом, предотвращая электрохимические реакции. Альтернативным вариантом является увеличение расчетной толщины стенки на величину предполагаемого коррозионного износа за срок службы объекта. В особо агрессивных средах, например, в морских портах, может применяться катодная защита, которая подавляет процесс окисления за счет внешнего электрического тока.

Выбор метода защиты влияет на итоговую стоимость проекта. Покрытые шпунты стоят дороже, но позволяют избежать дорогостоящего ремонта в будущем. Инженеры должны балансировать между первоначальными вложениями и долгосрочными рисками, опираясь на данные инженерно-геологических изысканий о химическом составе грунтовых вод и показателях удельного электрического сопротивления грунта.

Экономические аспекты и логистика

Стоимость устройства шпунтового ограждения складывается из цены самого металла, работ по погружению и извлечению, а также логистических расходов. Металл является биржевым товаром, и его цена может колебаться в зависимости от рыночной конъюнктуры, поэтому при планировании бюджета важно фиксировать стоимость заранее или закладывать резерв. Аренда шпунта часто бывает выгоднее покупки для разовых проектов, так как она снимает с подрядчика заботы о хранении, транспортировке и ремонте после демонтажа.

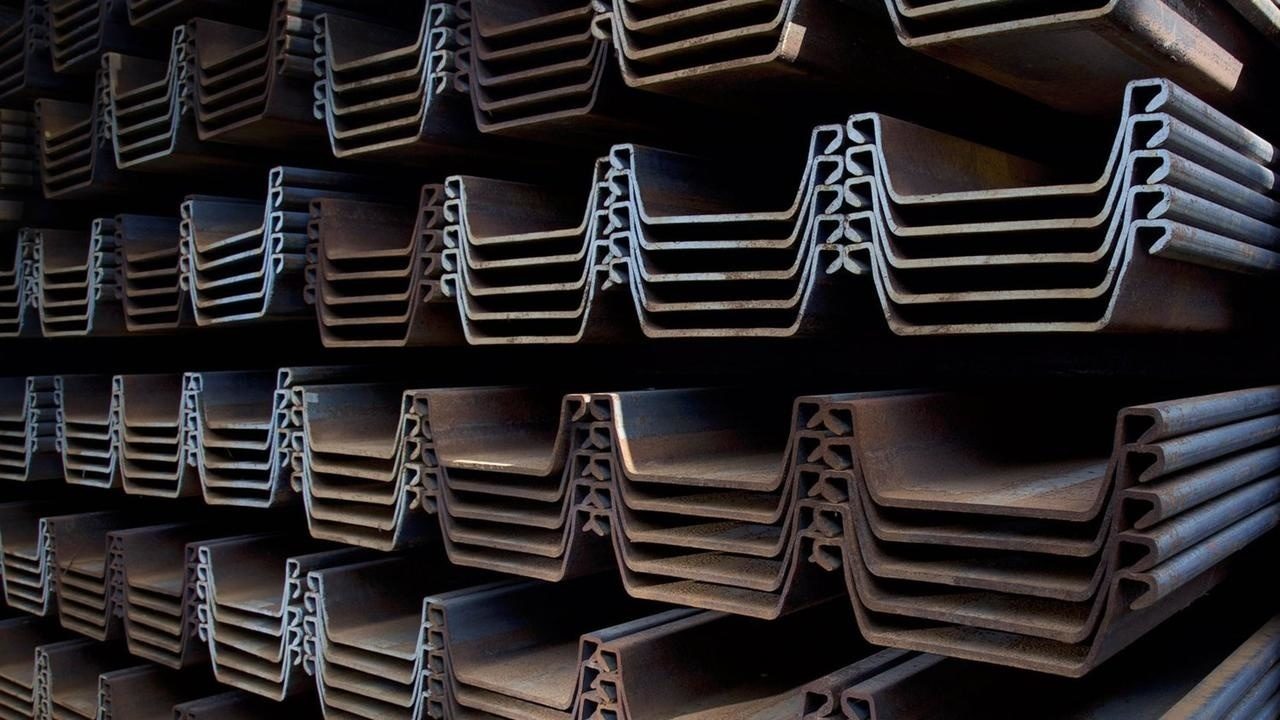

Логистика играет существенную роль, особенно если объект находится в удалении от баз хранения. Шпунт Ларсена поставляется в пачках, длина которых может достигать 12 метров и более. Для перевозки требуется длинномерный транспорт, а для разгрузки на площадке — краны соответствующей грузоподъемности. В стесненных условиях центра города доставка и складирование могут стать узким местом графика работ. Грамотная организация поставок, когда металл привозится непосредственно под монтаж, позволяет избежать простоев техники и захламления площадки.

При сравнении с альтернативными методами, такими как буронабивные сваи или стена в грунте, шпунт выигрывает в скорости возведения. Монтаж погонного метра шпунтового ряда занимает значительно меньше времени, чем устройство бетонной стены. Это критически важно при работе в зимний период или при сжатых сроках сдачи объекта. Однако при очень больших глубинах или специфических грунтах экономическая целесообразность может смещаться в сторону других технологий, поэтому каждый проект требует индивидуального технико-экономического обоснования.

Нормативное регулирование и безопасность

Проектирование и производство работ по устройству шпунтовых ограждений в России регламентируется рядом строительных норм и правил. Основные требования изложены в СП 45.13330.2017 Земляные сооружения, основания и фундаменты, а также в специальных рекомендациях по проектированию ограждений котлованов. Документация должна содержать расчеты на устойчивость, проверку несущей способности замковых соединений и оценку влияния работ на окружающую застройку. Отклонение от проекта без согласования с автором надзора недопустимо и может привести к аварийным ситуациям.

Безопасность работников при монтаже шпунта обеспечивается соблюдением правил работы с грузоподъемными механизмами и виброоборудованием. Зона работ должна быть ограждена, доступ посторонних лиц ограничен. Особое внимание уделяется строповке пачек шпунта, так как неправильная строповка может привести к падению металла и травматизму. При работе на воде или вблизи водоемов необходимо наличие спасательных средств и плавучих платформ для техники.

Контроль качества сварных швов, если производится наращивание свай по длине, осуществляется методами неразрушающего контроля. Ультразвуковая дефектоскопия позволяет выявить внутренние дефекты, которые не видны визуально. Все акты скрытых работ, включая проверку глубины погружения и вертикальности, должны быть подписаны представителями технического надзора заказчика. Это обеспечивает прозрачность процесса и гарантирует, что конструкция будет выполнять свои функции в течение всего срока эксплуатации.

Сравнение с альтернативными технологиями

Выбор технологии укрепления стенок котлована всегда является компромиссом между стоимостью, сроком и надежностью. Шпунт Ларсена занимает свою нишу, но не является универсальным решением для всех случаев. Например, при устройстве фундаментов в скальных грунтах забивка шпунта невозможна без дорогостоящего бурения, и здесь предпочтительнее могут выглядеть анкерные крепления или подпорные стены из бетона. В то же время, при высоких уровнях воды шпунт обеспечивает лучшую водонепроницаемость по сравнению с разбуренными сваями.

• Шпунт Ларсена обеспечивает высокую скорость монтажа и герметичность.
• Буронабивные сваи лучше подходят для нескальных грунтов большой глубины без вибрации.
• Стена в грунте является наиболее надежным, но и самым дорогим вариантом для глубоких котлованов.

Важно учитывать, что шпунтовое ограждение требует устройства распорной системы или анкерного крепления при больших глубинах. Без этого стенка может деформироваться под давлением грунта. Анкерное крепление позволяет освободить внутреннее пространство котлована для работы техники, что ускоряет возведение основного фундамента. Распорная система из металлических труб проще в монтаже, но ограничивает маневренность внутри котлована. Выбор системы крепления зависит от геометрии котлована и наличия возможности закрепления анкеров за пределами призмы обрушения.

Заключение

Шпунт Ларсена остается одним из самых востребованных материалов в современном строительстве благодаря сочетанию надежности, скорости монтажа и экономической эффективности. Правильный выбор профиля, метода погружения и системы крепления позволяет решать сложнейшие инженерные задачи в самых разных условиях. Несмотря на появление новых технологий, классический металлический шпунт не сдает позиций, постоянно модернизируясь и адаптируясь к требованиям времени. Успех проекта зависит от квалификации исполнителей и тщательности предварительных изысканий, которые позволяют избежать непредвиденных расходов и обеспечить безопасность строительного процесса.
